Тип 2: 2P2 плата радиоприемника с одной лампой

2P2 трубка одна лампа плата радиоприемника комплект, магнитный стержень катушки должны быть намотаны самостоятельно!

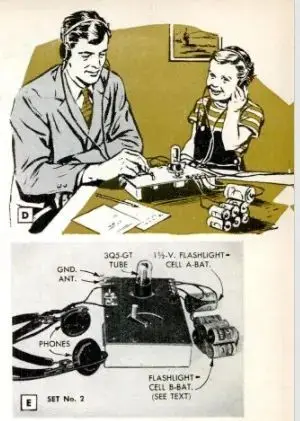

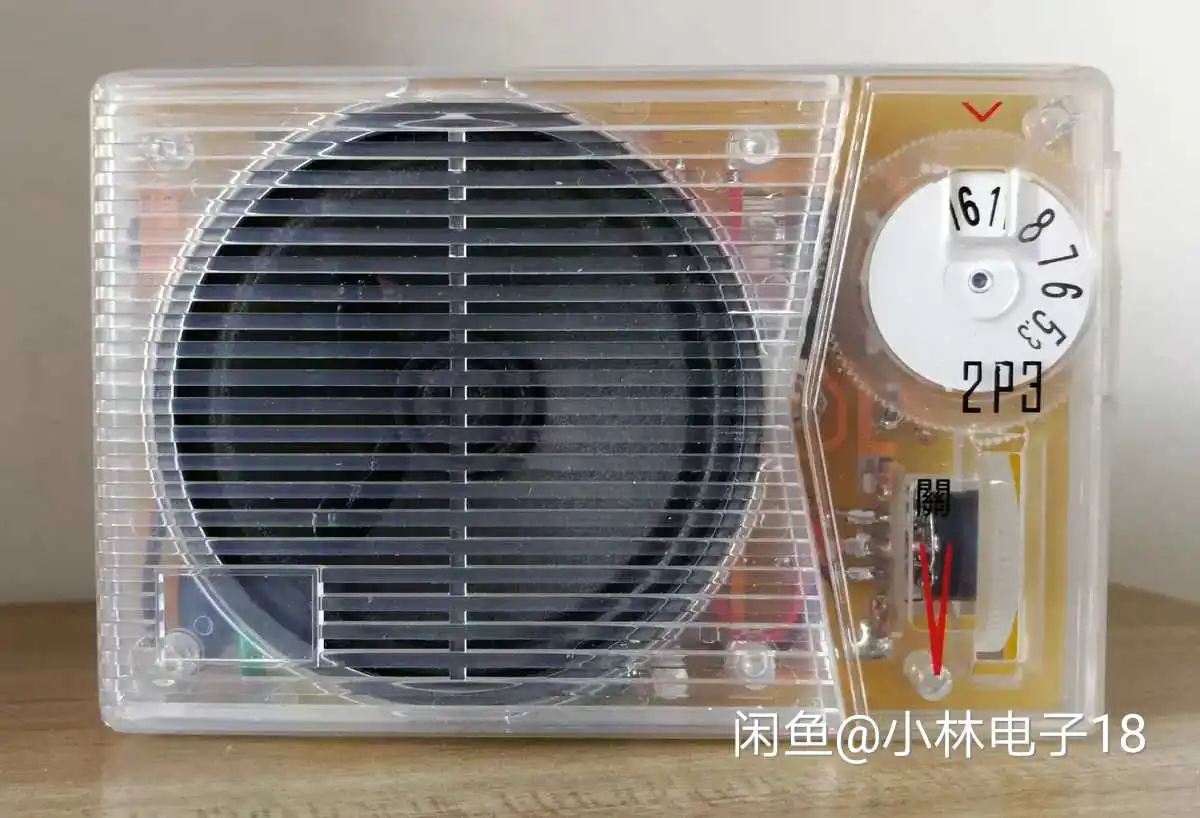

Адаптируется к шасси 2P3. Без чехол! Чехол необходимо фотографировать отдельно. Он также не содержит батареек и динамиков (не может быть доставлен).

Важное Примечание: если одна трубка не подключена к антенне или усилителю мощности, звук слишком низкий! Очень непрактично!

Для небольшого усилителя мощности можно использовать bluetooth-динамик с входным кабелем на мобильный телефон или небольшой динамик компьютера.

И он может получить только несколько сильных станций, поэтому этот комплект подходит только для любителей DIY.

После завершения, эффект ношения и прослушивания не может быть достигнут! Бесплатная MP3 гарнитура и 3,5 до 6,5 мест.

Введение в комплект:

Потенциометр также является переключателем и регенеративной регулировкой.

Штекером постоянного тока 14500 литиевая батарея 3,7 V и 9V источника питания, экран напряжение 9V. Ток экрана составляет менее 0,5 мА.

Нить 2,4 вольт Источник питания: 7 футов положительные, 1 фут отрицательные, 5 футов пустые. Ток нити 30 мА.

Низкая база лампа излучает красный светодиодный 2,4 В источника питания, ток, с ограничением потока воды Сопротивление 150 Ом. Светодиодный ток 16 мА.

После того, как сопротивление трансформатора трансформируется, вы можете слушать его с наушниками с низким сопротивлением 8-32 Ом.

Вы можете использовать наушники с высоким сопротивлением 2000-4000 Ом для прослушивания без трансформатора.

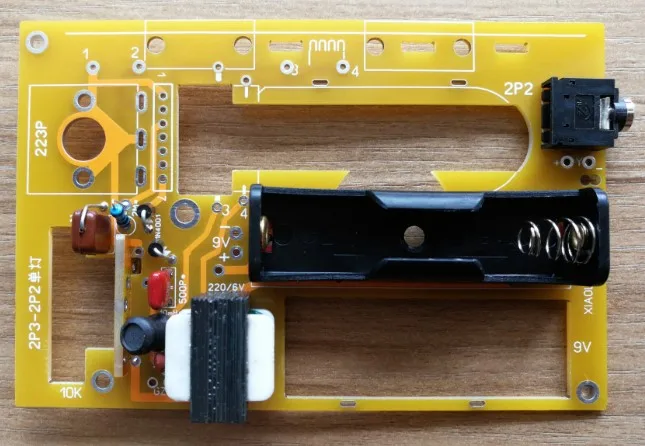

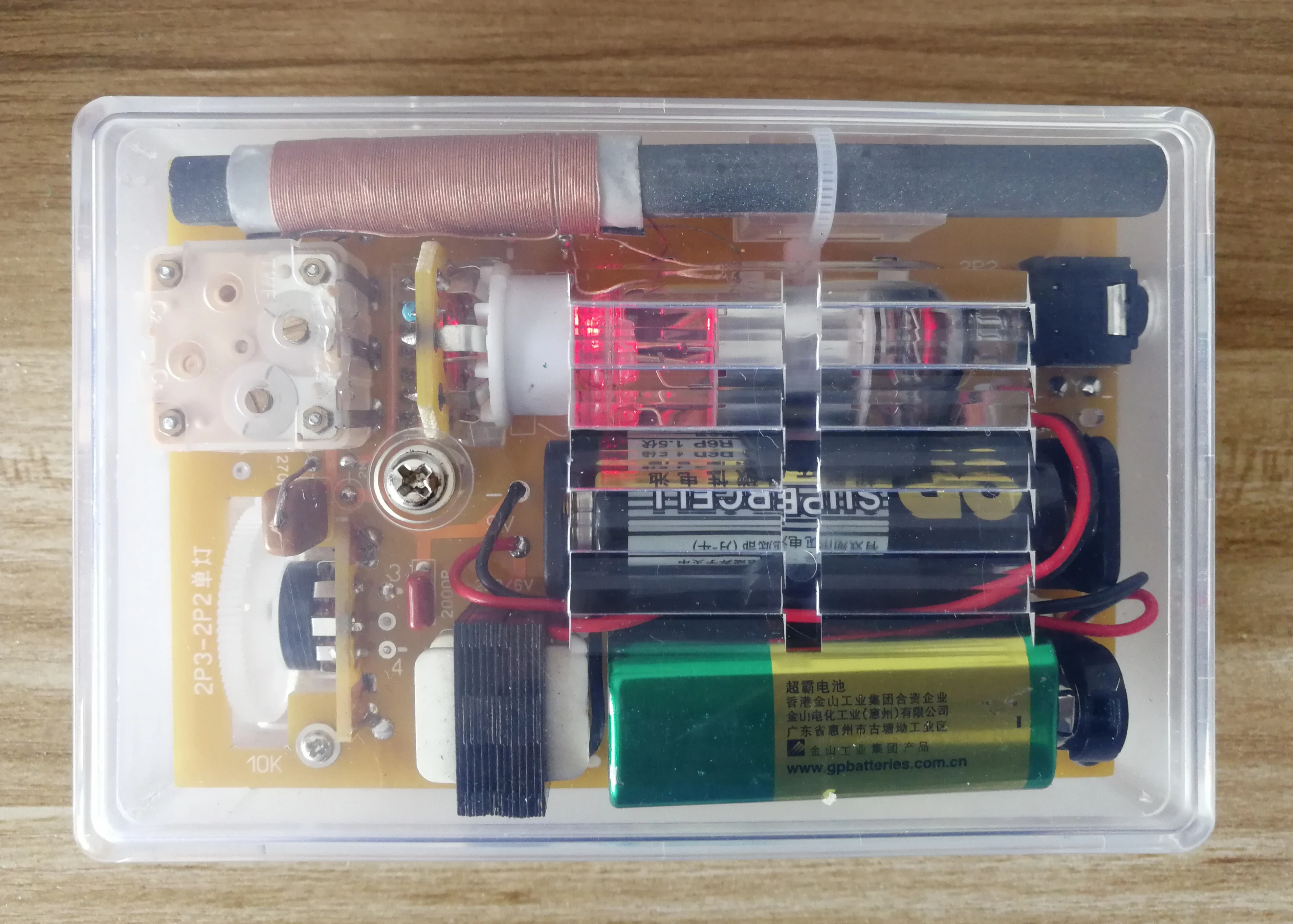

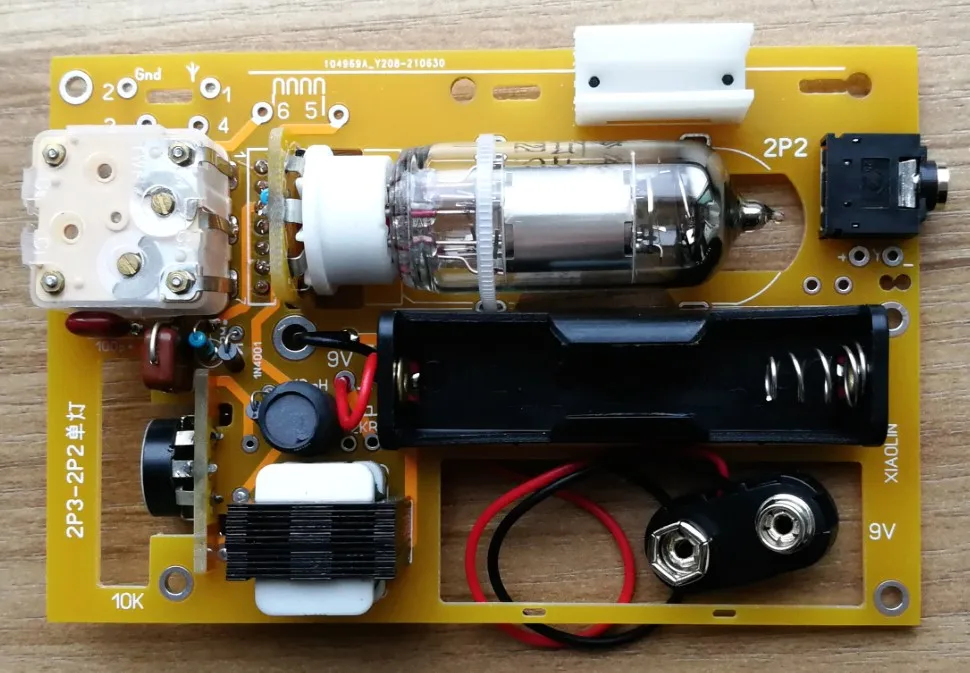

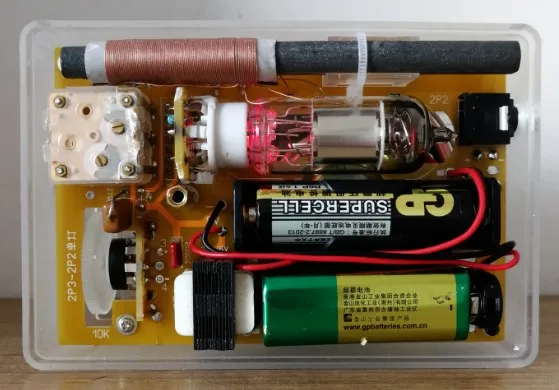

Обратитесь к чертежу готового продукта:

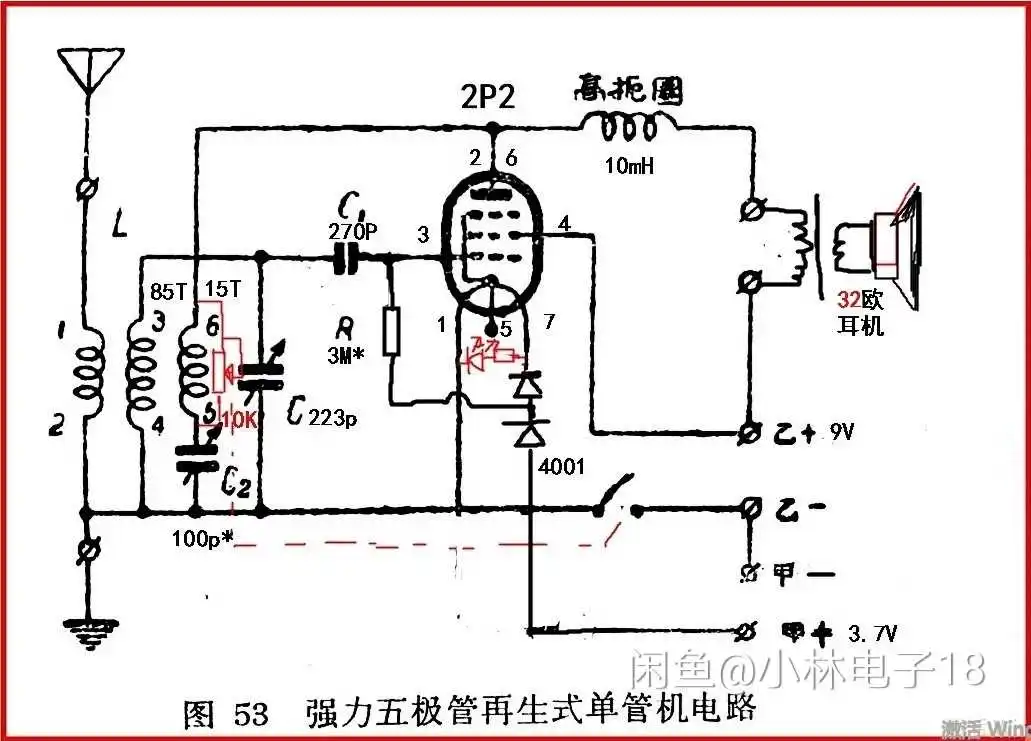

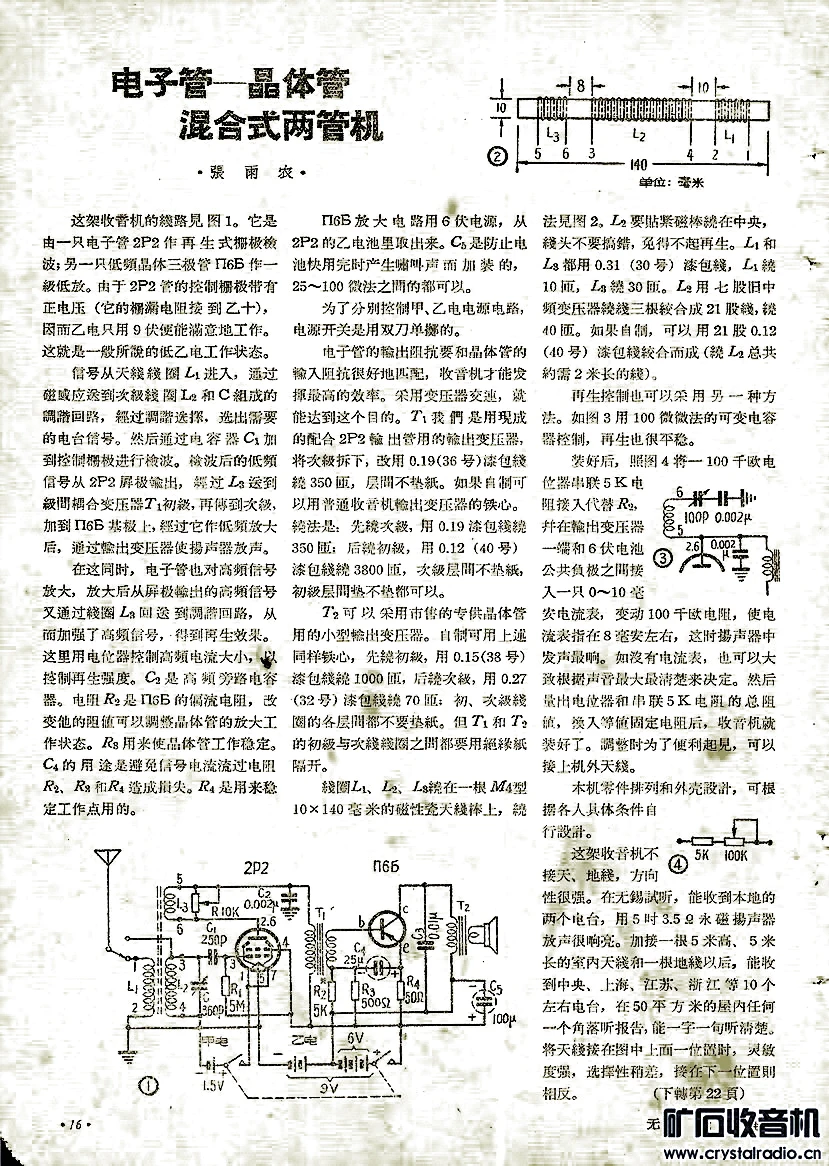

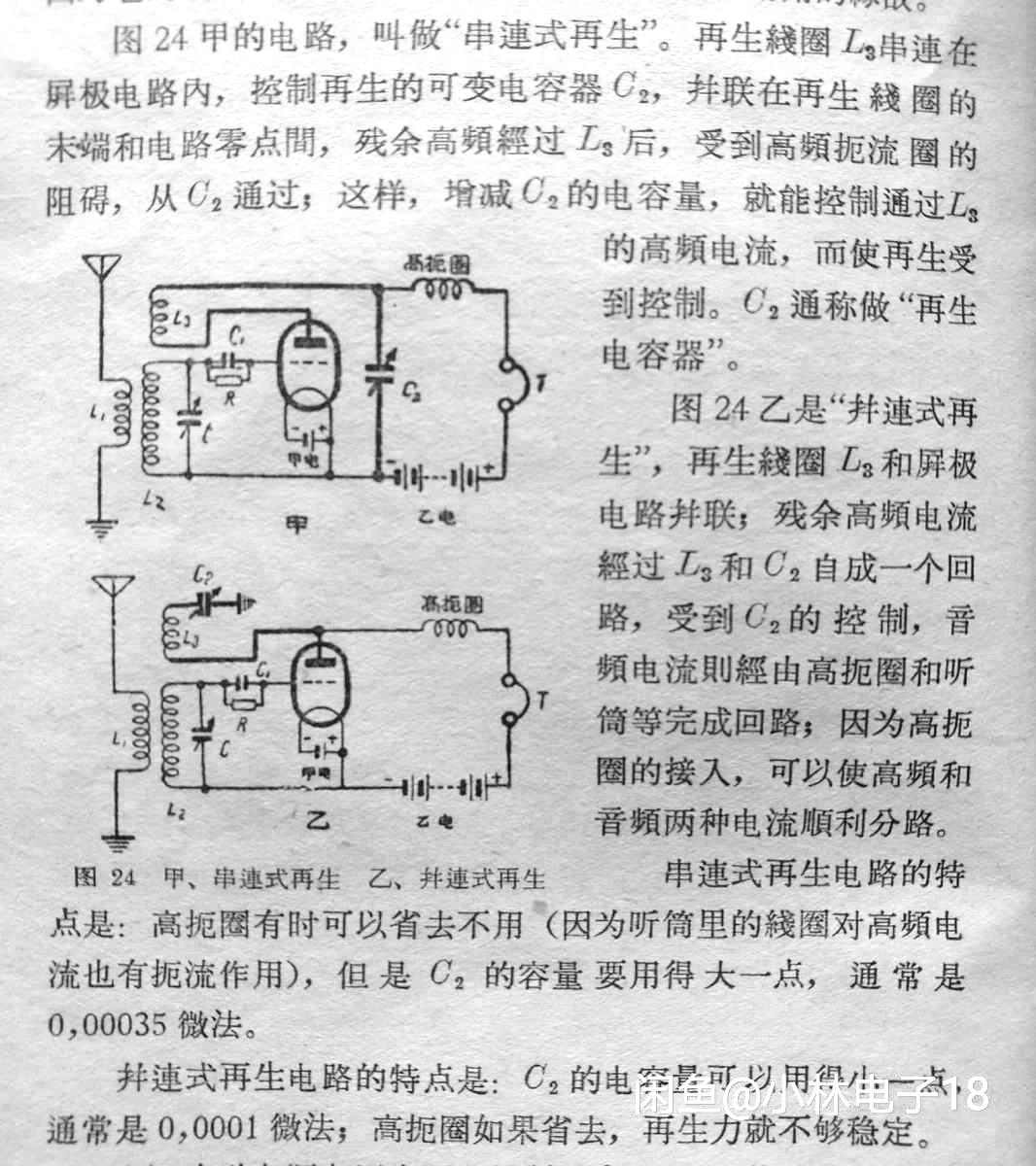

Схема соответствия:

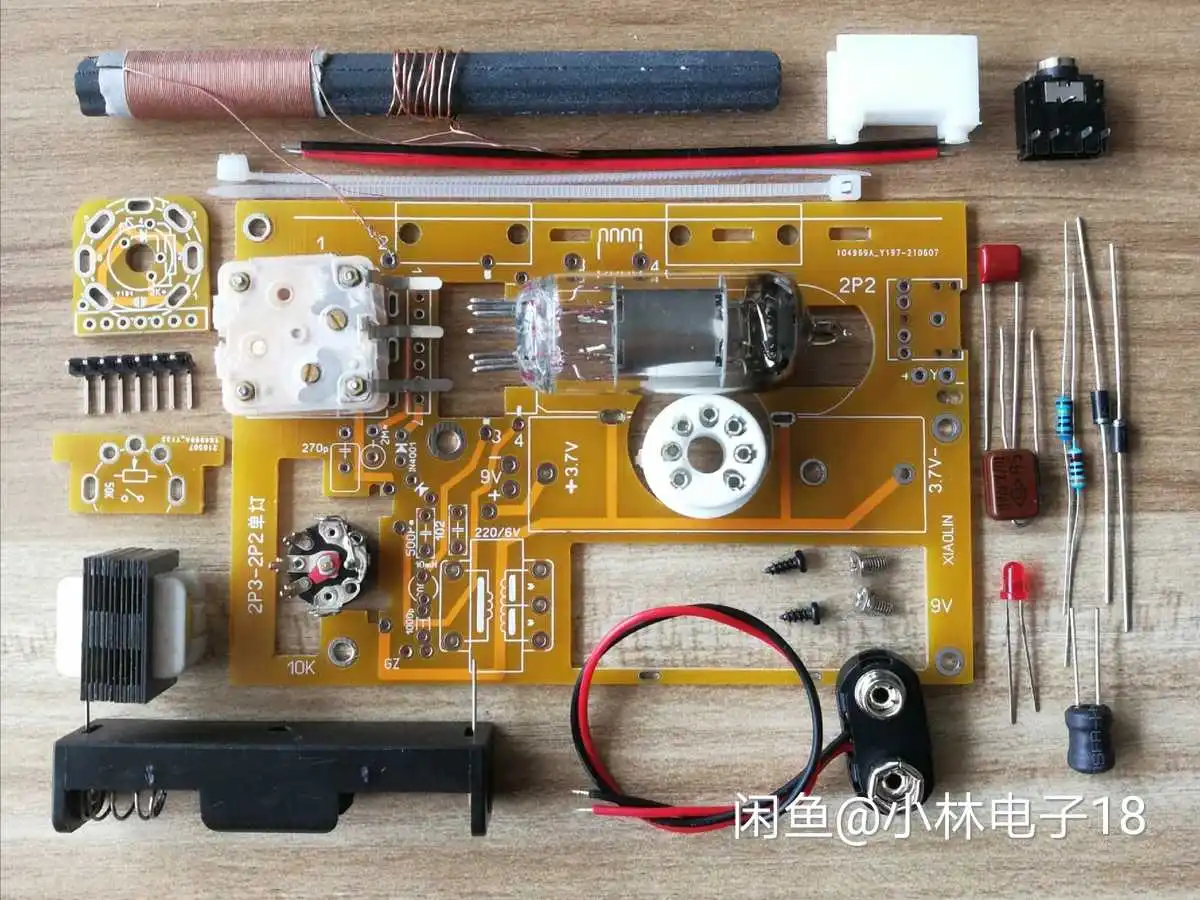

Комплект показан на картинке, и Катушка должна быть намотана самостоятельно. Первичный 3-4, около 85 оборотов, регенерация 5-6, около 10-30 оборотов

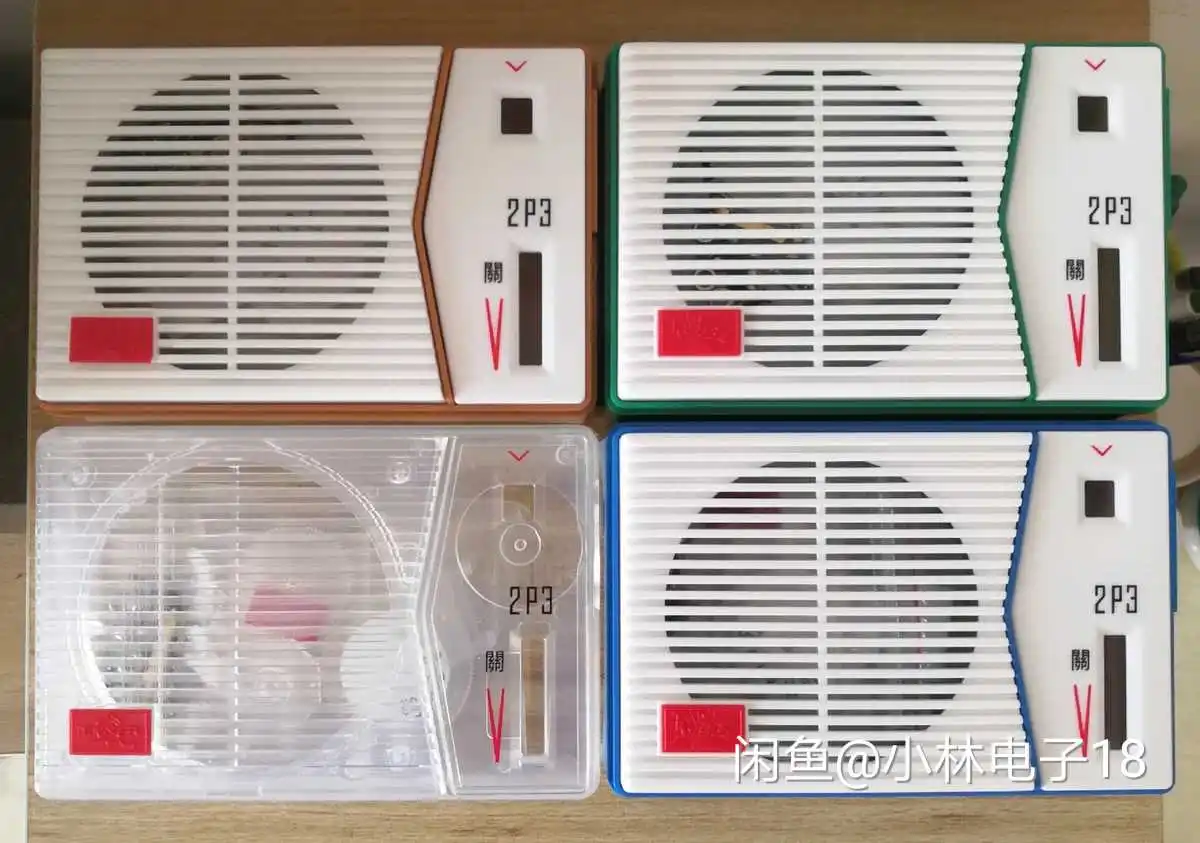

За исключением шасси, батарей и динамиков! Однотрубная машина также не может принести рог. Корпус 2P3 стоит дороже и его необходимо приобрести отдельно!

Сварить 7-контактный ламповая панель во-первых, чтобы гарантировать, что нижняя поверхность ламповая панель должна быть близка к маленькая тарелка и полон. После сварки Отрежьте Выступающие сварочные ножки.

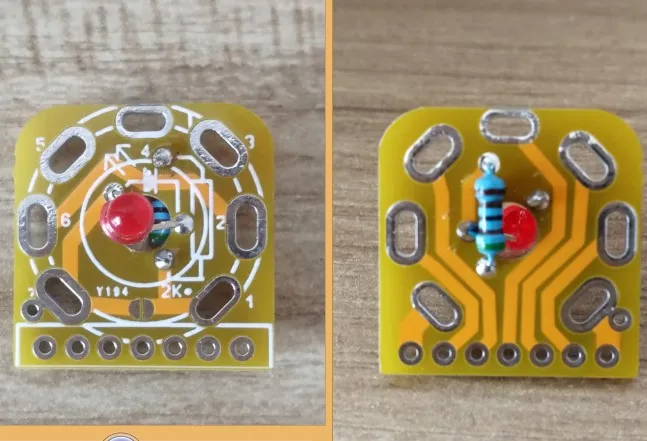

При пайке светодиодный, обратите внимание на высоту при пайке, и верхняя поверхность должна быть полностью заполнена верхней частью трубки, чтобы иметь более световой эффект украшения.

Наконец, припайте резистор с ограничением тока и коротко обрежьте провода. В это время припаяйте прокладки на поверхности резистора.

Сначала приварите пластины потенциометра вертикально к основной плате, а затем приварите потенциометр.

Переменный конденсатор должен быть сварен после сварки и регулировки маленькой пластины трубного гнезда.

Электрон-трубка должна быть вставлена в припаянную небольшую доску и завязана с кабельной стяжкой, чтобы быть втянутой в доску.

После того, как небольшая панель держателя лампы перпендикулярна основной плате, 7 штырьковый штырь припаивается.

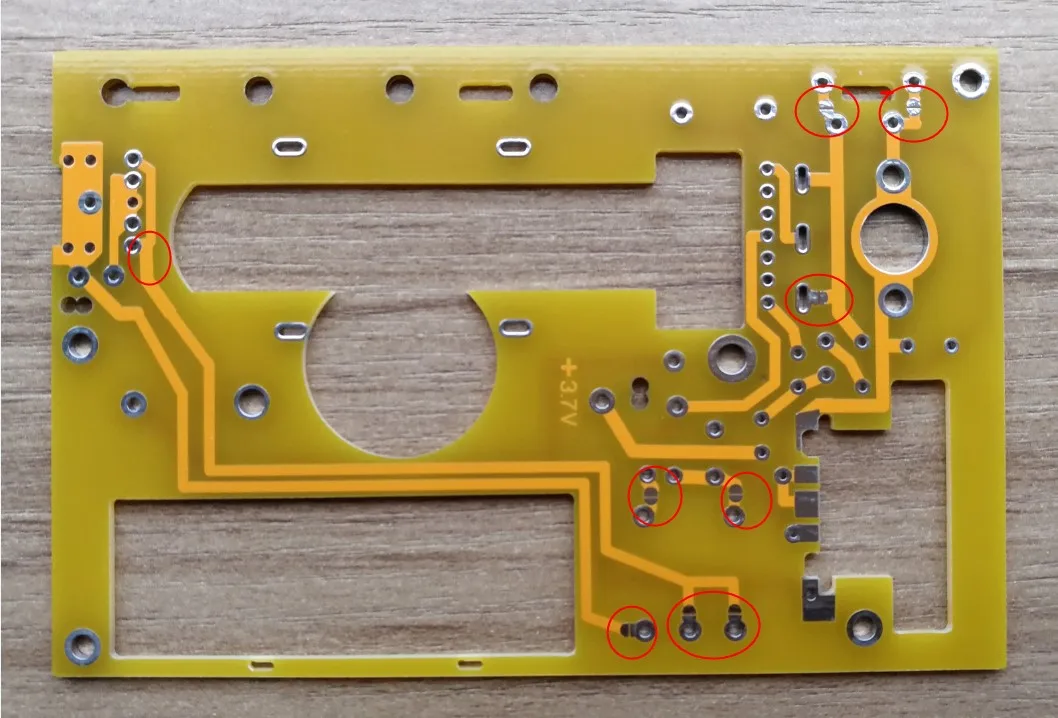

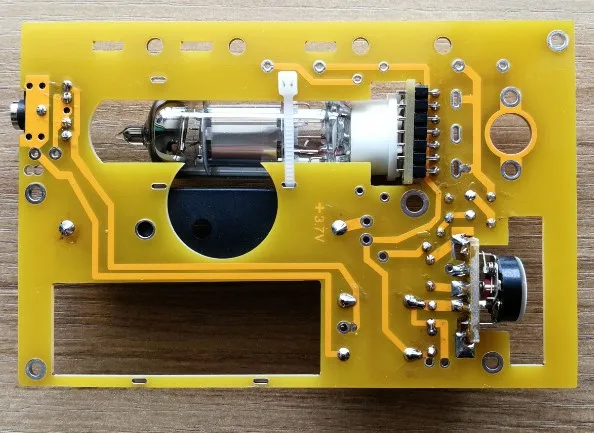

Полукруглый коврик на задней панели платы, короткое замыкание и не короткое замыкание используются для выбора доступа или недоступа,

1. Антенна может быть подключена только к одной антенне и 10 Включает магнитный стержень для заземления.

2. 223P, входящий в комплект с переменным конденсатором, необходимо короткое замыкание с помощью регулируемых подушечек для параллельного изготовления двух наборов.

3. Используйте трансформатор для припоя только 4, 2 прокладки на проводе, середина сварки соединена с 8 Ом, а сварочная сторона соединена с 32 Ом.

Используйте высокопрочный трансформатор для наушников, чтобы подключить 5 подушек без коротких замыканий и подключить высокостойкие паяльные соединения и гнездо для наушников непосредственно с проводом.

4. Разъем для наушников вставляется в 2-контактный 3,5 до 6,5 высоким импедансом конверсионная вилка,

Необходимо отрезать паяльные соединения нижнего звукового канала, чтобы избежать короткого замыкания звукового сигнала.
