PIC1825K80 ELM327 USB V1.5 для чипа Ford CH340 с переключателем HSMS OBD 2 CAN для автомобильного диагностического инструмента Forscan и elm 327 Версия usb

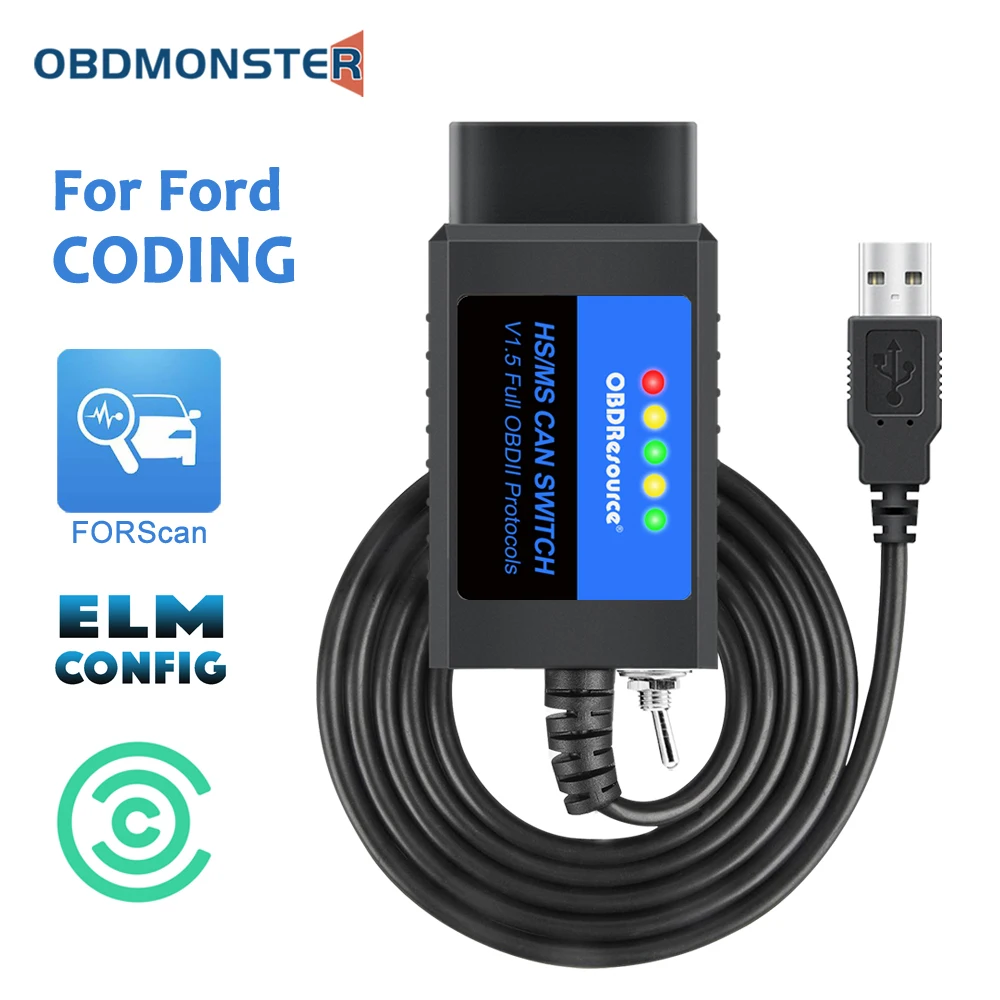

OBDResource ELM327 USB V1.5 FORScan для Ford кодирования с переключателем HS-CAN MS-CAN

Перед заказом (без диска):

1. Нет CD-диска, мы отправим вам ссылку для загрузки USB драйвера и программного обеспечения, или, пожалуйста, загрузите, пожалуйста, следуйте инструкции пользователя.2. Пожалуйста, выполните 【 CH340 】 драйвер USB в качестве administrator при установке.3. Этот сканер USB OBD2 работает только на компьютере windows, а не на смартфоне.4. Переключите переключатель, чтобы HS-CAN положение при первом подключении.5. 【Новый 2019 + Mazda 3 и CX-30 не поддерживает

Есть много сканеров OBD2, но это каким-то образом отличается?

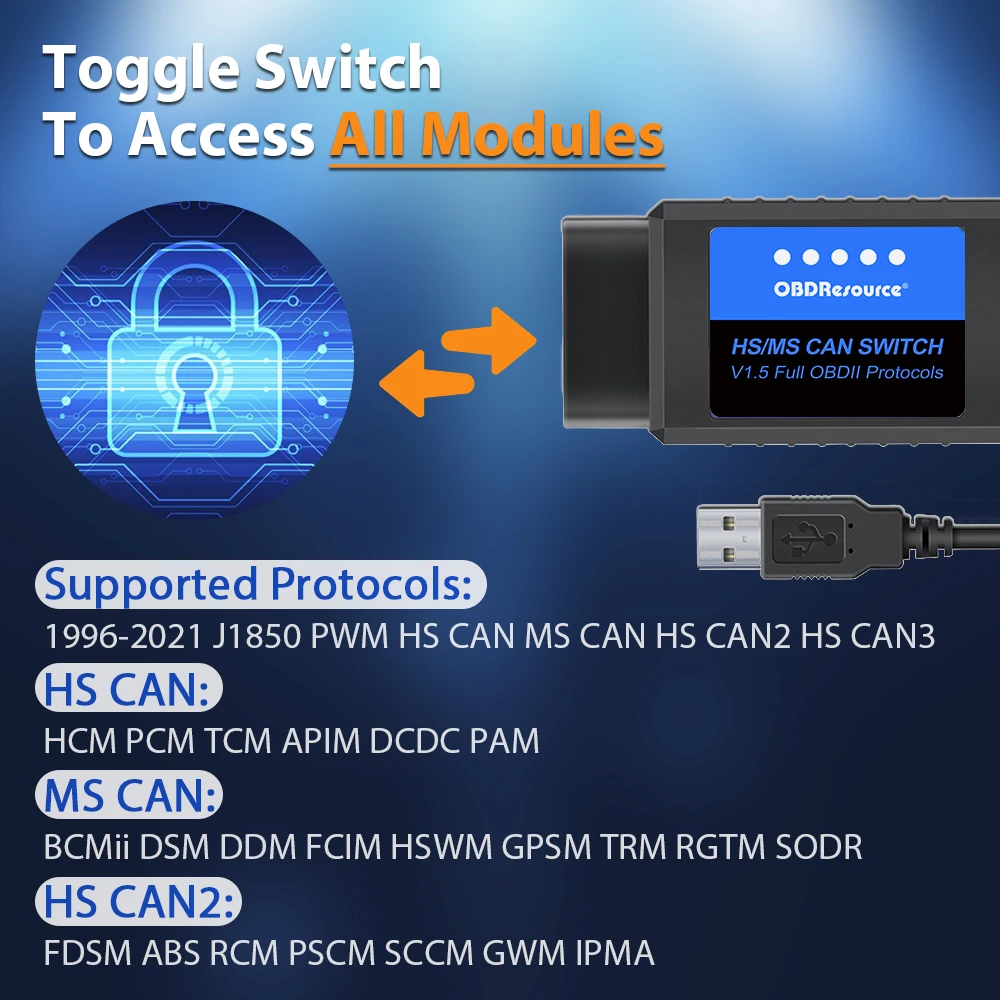

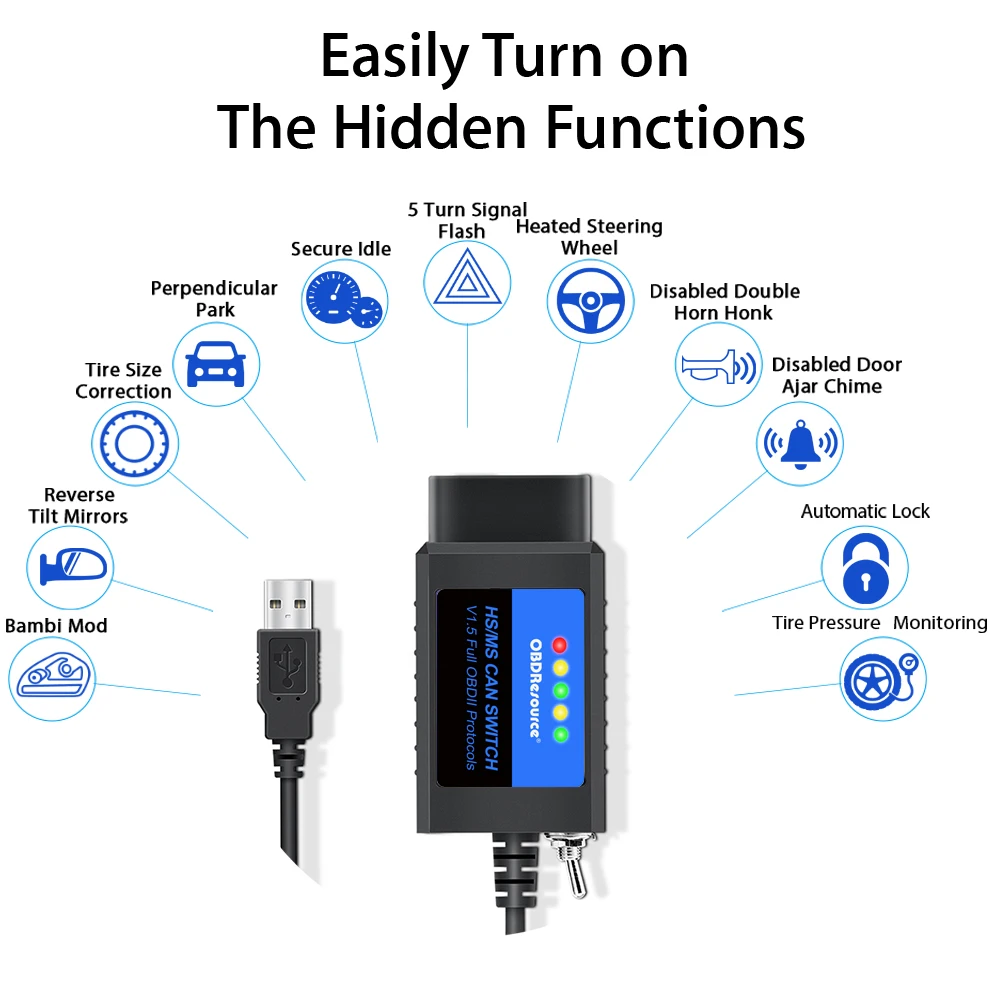

1. Он работает, украшенное мозаикой из драгоценных камней, 12V автомобилей ford и Ф серии грузовиков, как, например, F150. F250. F350. F4502. Специальная конструкция с переключателем: подключение различных CAN автобусов, таких как MS CAN bus и HS CAN bus.3. Скрытые функции автомобилей Ford, Mazda, Lincoln и Mercury: напоминание о превышении скорости, один щелчок светильник неба, контроль давления в шинах, автоматический головной светильник s, автоматические щетки, аварийный стоп мигающий светильник и так далее.Таким образом, поддерживает конкретные особенности протоколов производителя, что делает FORScan более мощным в работе с этими моделями, чем любой обычный сканер OBD2.

Почему стоит выбрать OBDResource ELM327 USB V1.5:

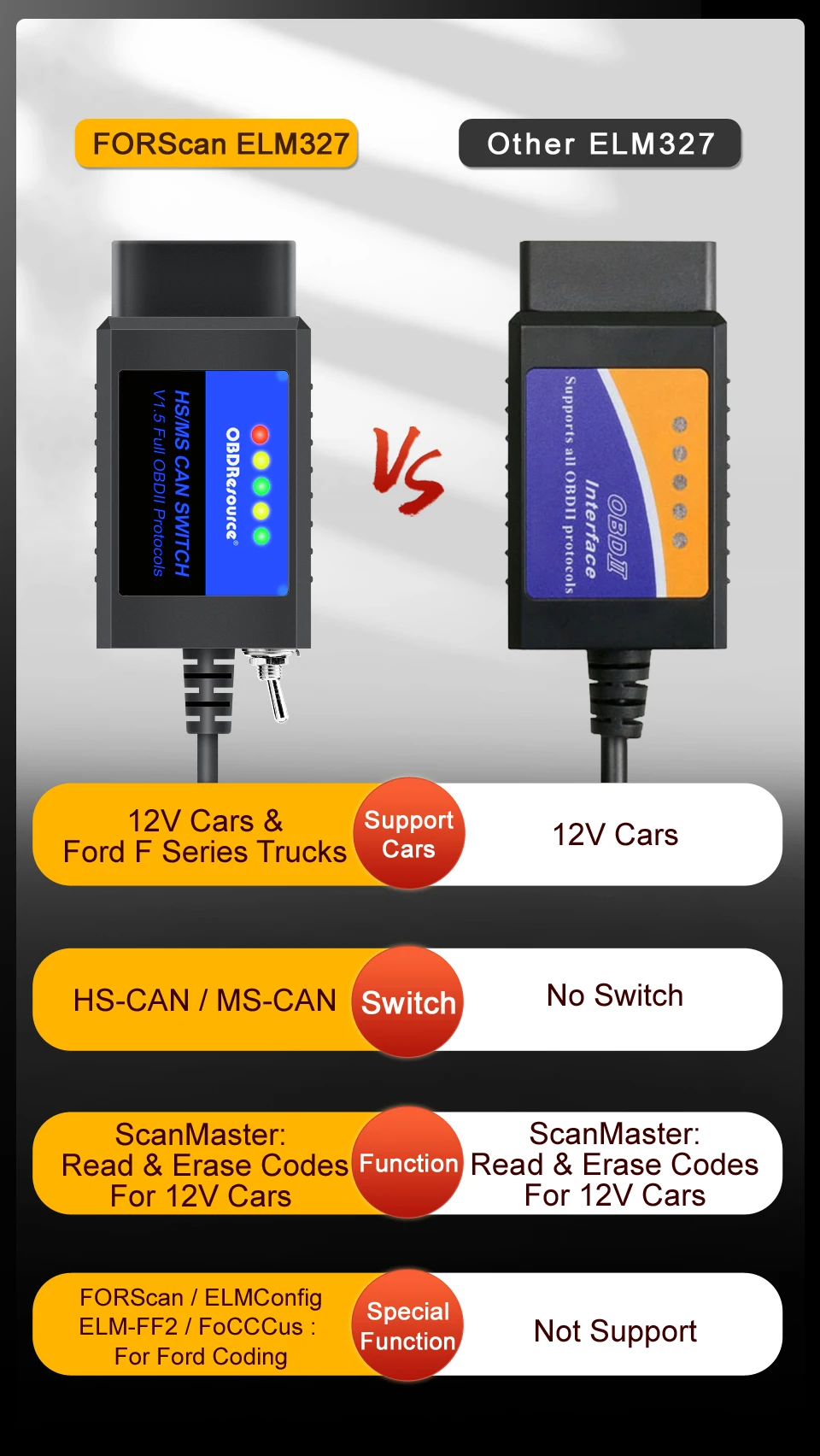

Обратите внимание, что многие модели для Ford и Mazda (приблизительно с 2003 по 2004) оснащены MS CAN автобусом, в дополнение к обычным HS CAN автобусом. В отличие от HS CAN bus, MS CAN bus не поддерживается на складе ELM327, потому что MS CAN является решением конкретного производителя и находится на non-OBD2 контактах. Этот ELM327 был изменен, чтобы позволить ему реализовать MS CAN bus.

OBDResource ELM327 USB V1.5 FORScan преимущества:

1. Версия прошивки V1.5, с лучшим чипом PIC18F25K80

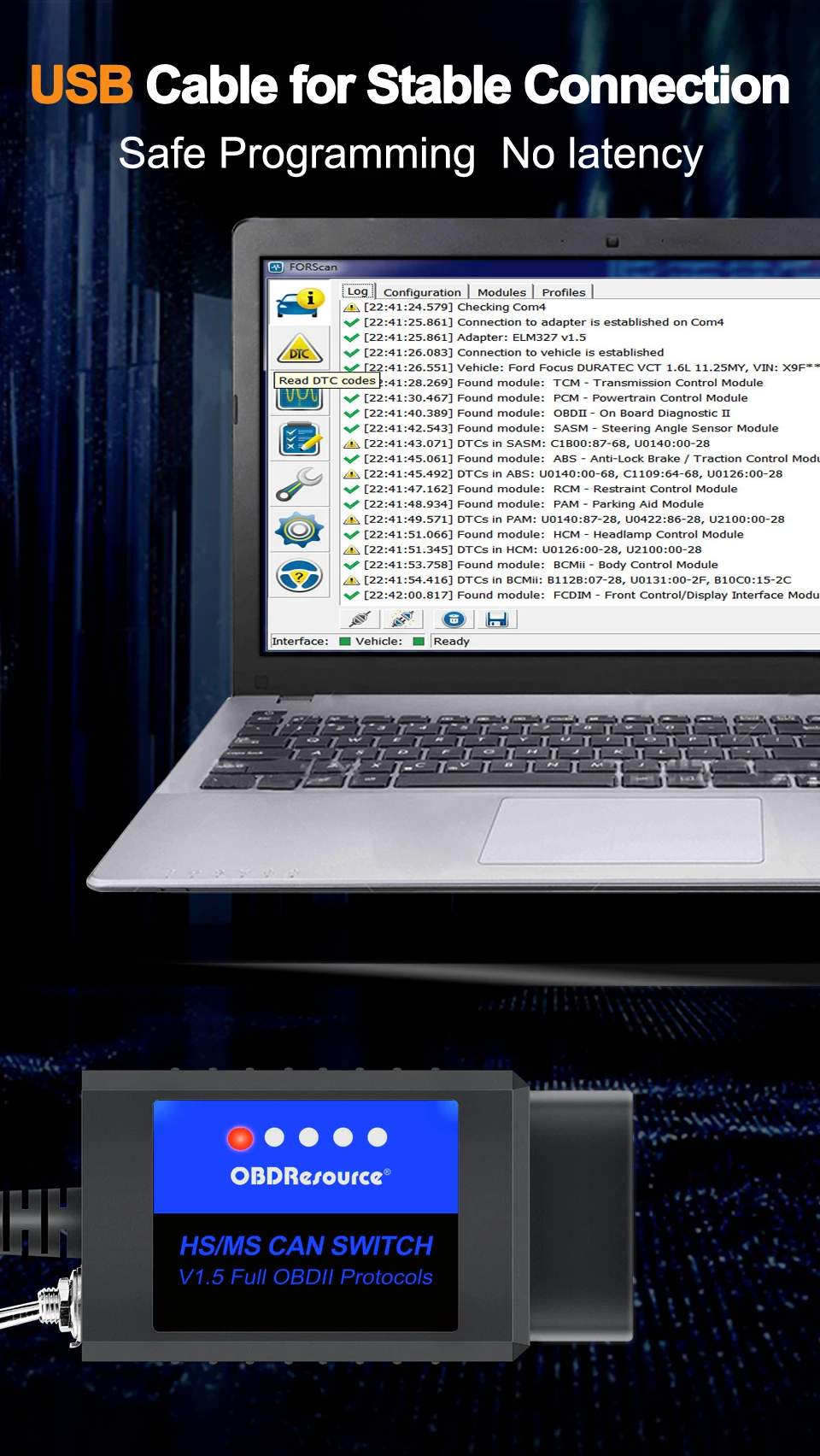

2. ELM327 и ноутбук подключены через USB кабель, USB соединение делает ваш процесс тестирования более стабильным. Не нужно беспокоиться о повреждении транспортного средства из-за прерывания программирования.

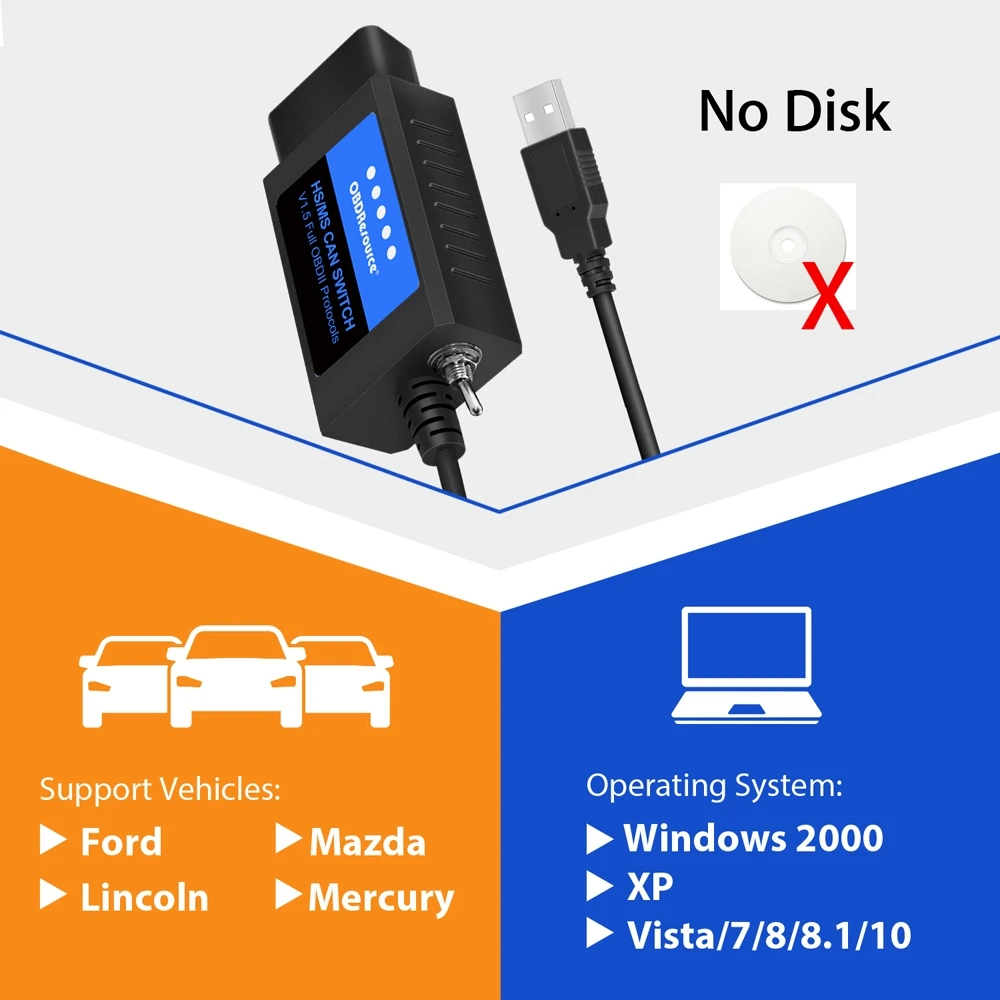

3. Без диска, непосредственно скачать, легко установить

【 Шаг 1 】 Go t o sw.forscan.netСкачать CH340 & FORScanStepшаг 2 】 щелкните правой кнопкой CH341SER.EXE или FORScanSetup2.3.19.beta.exe, выберите «Run как administrator», установите usb-накопитель и программу FORScan.Stepшаг 3. Прежде чем использовать переключатель, поместите его в режим HS.Stepшаг 4 】подключите ELM327 к автомобилю и ноутбуку, включите автомобильное зажигание.

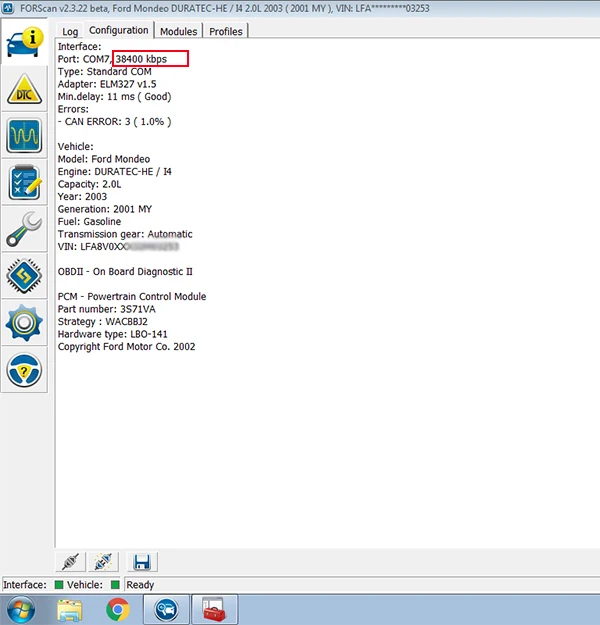

4. Основным преимуществом USB адаптеров против Bluetooth и WiFi является производительность. Скорость интерфейса ELM327 V1.5 составляет 38400 кбит/с

Мощное программное обеспечение совместимо с OBDResource ELM327 USB V1.5:

FORScan, Elmconfig, FF2, foccus и ScanmasterFORScan поддерживает Windows XP / 7 / Win8 / most Win10.● Примечание: для Windows поддерживается только архитектура x86. ARM architecture не поддерживается!

Транспортные средства, поддерживаемые FORScan:

Все автомобили Ford, Mazda, Lincoln, Mercury, которые могут быть обработаны поддерживаемыми адаптерами. Это 99% моделей после 2000 года и около 92% моделей после 1996 года (год, когда OBD2 стал стандартом в США).● Примечание: Новинка 2019 + Mazda 3 и CX-30 не поддерживаются

Программа Scanmaster поддерживает транспортные средства в качестве контрольного двигателя

1/американская автомобильная Поддержка автомобиля после 2000 года2/Европейская Автомобильная Поддержка автомобиля после 2003 года3/Азиатский автомобиль поддержки после 2006 года, (Япония и Корея)

Поддержка программного обеспечения FORScan:

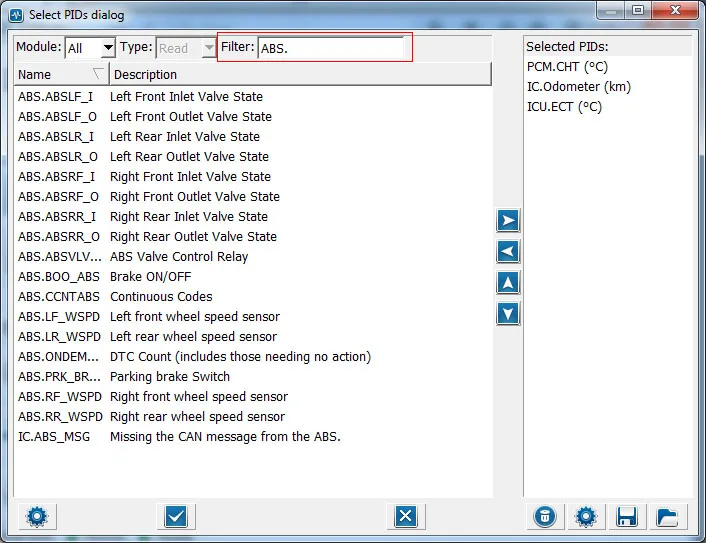

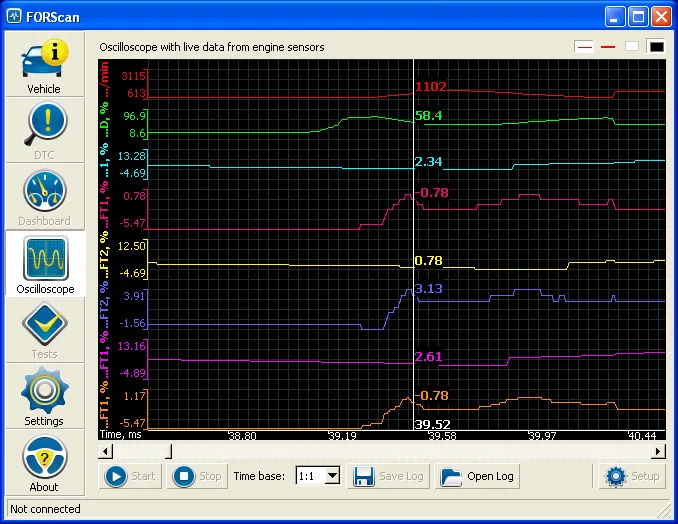

FORScan может обнаруживать модули, которые не видны для обычных сканеров OBD2, может показать вам коды неисправностей, которые никогда не отображаются сканерами OBD2, может показать вам PIDs, которые не поддерживаются любым OBD2Сканер, выполните конкретные тесты и процедуры обслуживания.Другими словами, FORScan может делать то, что обычные OBD2 сканеры не могут сделать.

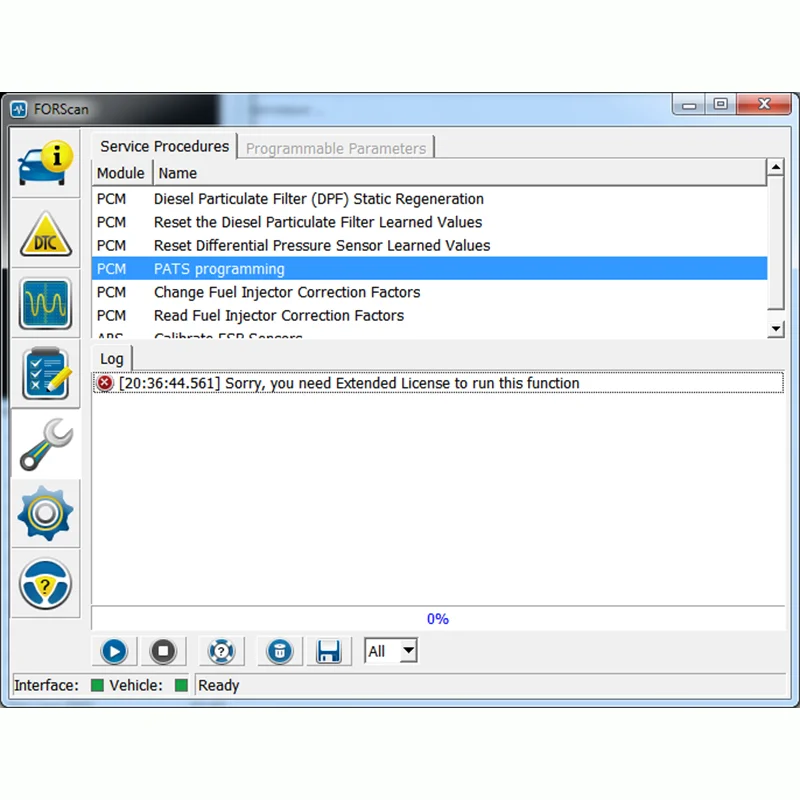

FORScan поддерживает программирование PATS-требуется Расширенная лицензия

Примечание: функции могут быть реализованы не для всех моделей. Пожалуйста, проверьте наличие функции в списке функций при подключении FORScan к транспортному средствуСервис-> Программирование PATSКонфигурация и программирование-> Конфигурация модуляКонфигурация и программирование-> Конфигурация модуля (как встроенный формат)Конфигурация и программирование-> Центральная конфигурацияКонфигурация и программирование-> сброс/конфигурация модуля (требуется узнать изменения центральной конфигурации, связанные с этими модулями)Все остальные функции не требуют дополнительной лицензии!

Совместимость с OBD-II

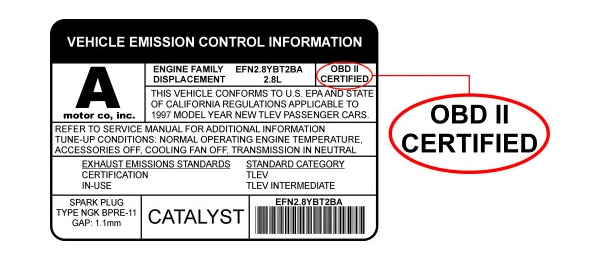

Если вы не уверены, посмотрите под капот и попробуйте найти ярлык, в котором четко указано, что транспортное средство предназначено для соответствия нормам OBD2.В этот чехол, OBDII используется в качестве общей срок и может означать любую из следующих характеристик:OBD II (California ARB)EOBD (европейский OBD)JOBD (японская OBD)Вы также можете проконсультироваться с руководством владельца вашего автомобиля и, возможно, связаться с вашим местным дилером. Однако имейте в виду, что многие дилеры не знают разницы между OBD и OBDII.Если транспортное средство не соответствует OBD-II, вы не можете использовать этот инструмент сканирования ELM327 OBD2 для получения диагностической информации от вашего автомобиля.

Посылка в комплекте

1 x USB ELM327 V1.5 (FORScan)1 x Руководство пользователя

Вопросы и ответы:

Вопрос: Какая лицензия продлена, почему и когда мне это нужно?О: Расширенная Лицензия обеспечивает доступ к функциям конфигурации и программирования FORScan, а также к небольшим функциям обслуживания (например, программированию PATS). Базовые функции FORScan (подключение, получение информации о транспортном средстве, параметры чтения, чтение и сброс диагностических кодов неисправностей, запуск тестов и сервисных функций и т. д.) не требуют дополнительной лицензии. Кроме того, вы можете бесплатно 2 месяца расширенной лицензии, который может быть выпущен для тех, у кого учетной записью на forscan официальный форум. Также есть платные долгосрочные и пожизненные лицензии. Более подробную информацию о расширенной лицензии можно найти в официальном магазине forscan.В: почему FORScan не показывает функции Y для моего автомобиля? Когда эта функция будет добавлена?О: функции могут быть очень разными для разных моделей и особенно для разных поколений моделей и разных брендов. Например, на данный момент существует 50 + известных версий процедуры ABS bleed для моделей Ford, только 10 + реализованы в FORScan.Мы не добавляем функции только для удовольствия, так как количество функций огромное из-за нескольких версий. Поэтому мы добавляем функции по запросам. Больше запросов от пользователей на функцию-больше шансов добавить эту функцию в ближайшее время.В: Как я могу получить расширенную лицензию после пробного периода?О: на данный момент доступно только 2 месяца бесплатной расширенной лицензии. После истечения срока действия вы сможете оформить еще 2 месяца, а также бесплатно. Или вы можете купить долгосрочную (1, 3, 5 лет) или пожизненную расширенную лицензию.

Проблема 1: Ноутбук не подключается к кабелю ELM327.

Решение:Шаг 1: Проверьте, установлен ли драйвер USB: Щелкните правой кнопкой мыши «Мой компьютер», «Диспетчер устройств», «порты» (COM и LPT), если вы не видите CH340, переустановите драйвер USB.Шаг 2: Если драйвер USB установлен, пожалуйста, проверьте подключение USB и соединение OBDII, убедитесь, что подключены хорошо.

Проблема 2: нет подключения к транспортному средству, если вы используете систему Win10

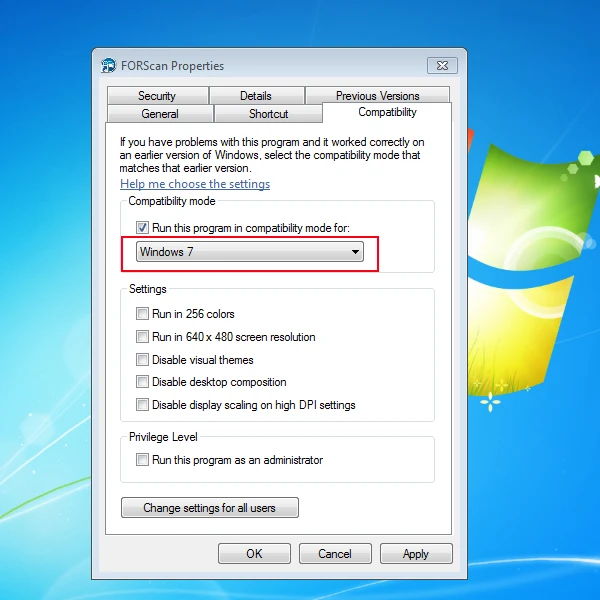

Решение:Шаг 1: Щелкните правой кнопкой мыши значок FORScan на рабочем столе, выберите «Свойства», выберите «Совместимость», выберите «Windows7», затем сохраните.Шаг 2: Щелкните правой кнопкой на значке FORScan, выберите «Run as administrator», подключите кабель к автомобилю и ноутбуку, включите зажигание для проверки.

Проблема 3: Этот адаптер не распознает мой модуль IPC на моем 2018 F 150 я попробовал получить доступ к MS Can switch, но он не распознает его. Другие модули ок.

Это в основном проблема программного обеспечения. Вы можете нажать на ссылку для установки FORScan 2.3.17https://forscan.org/download/FORScanSetup2.3.17.beta3.exe
