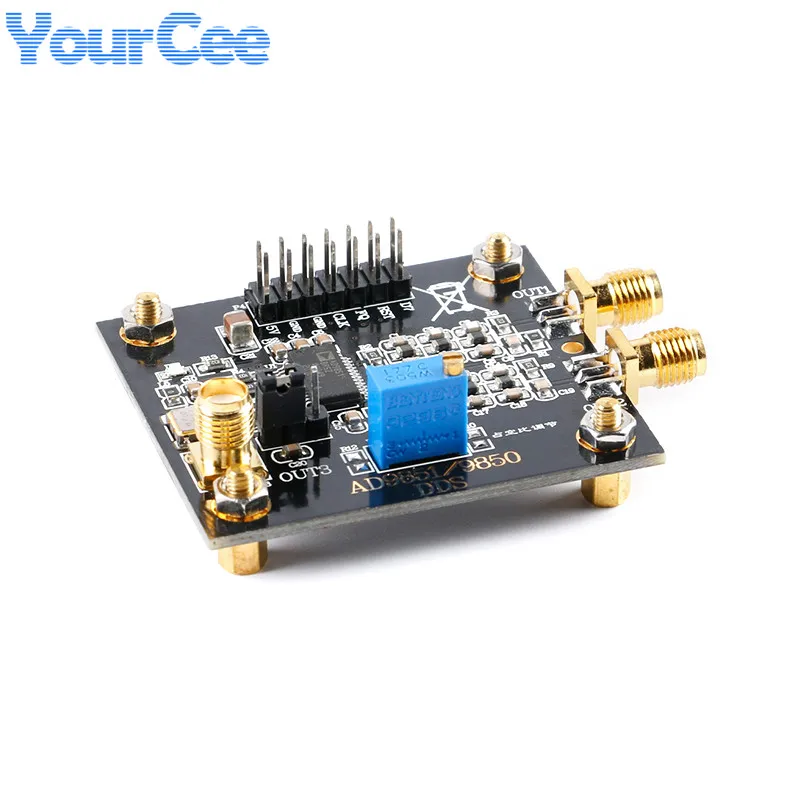

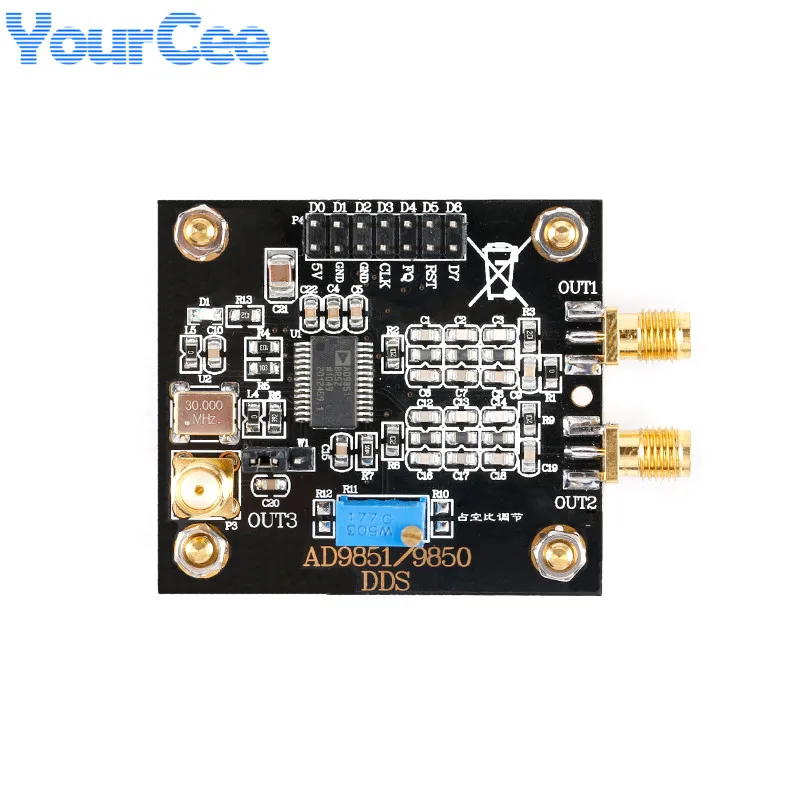

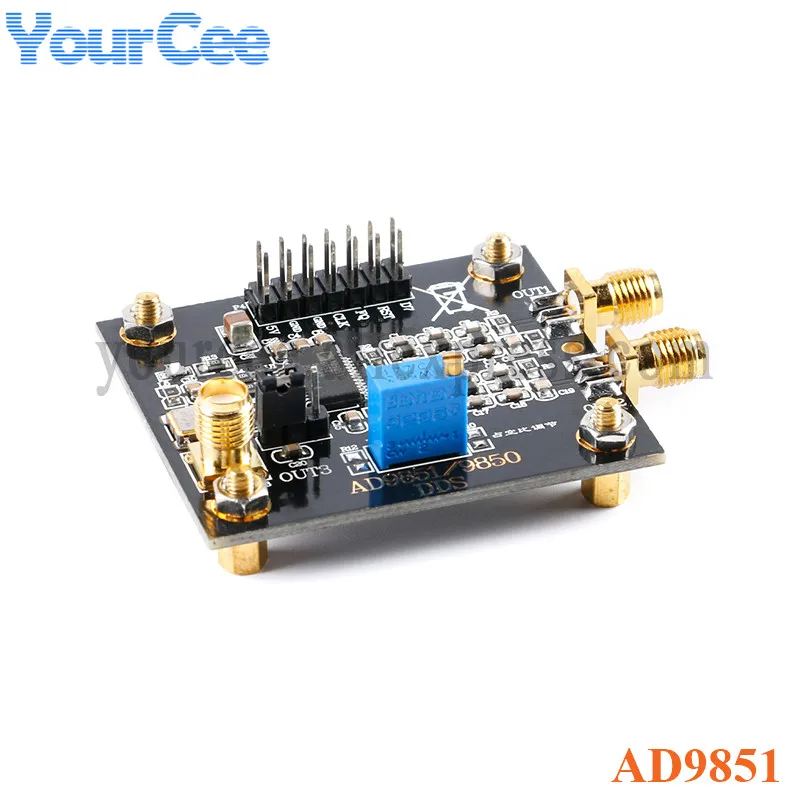

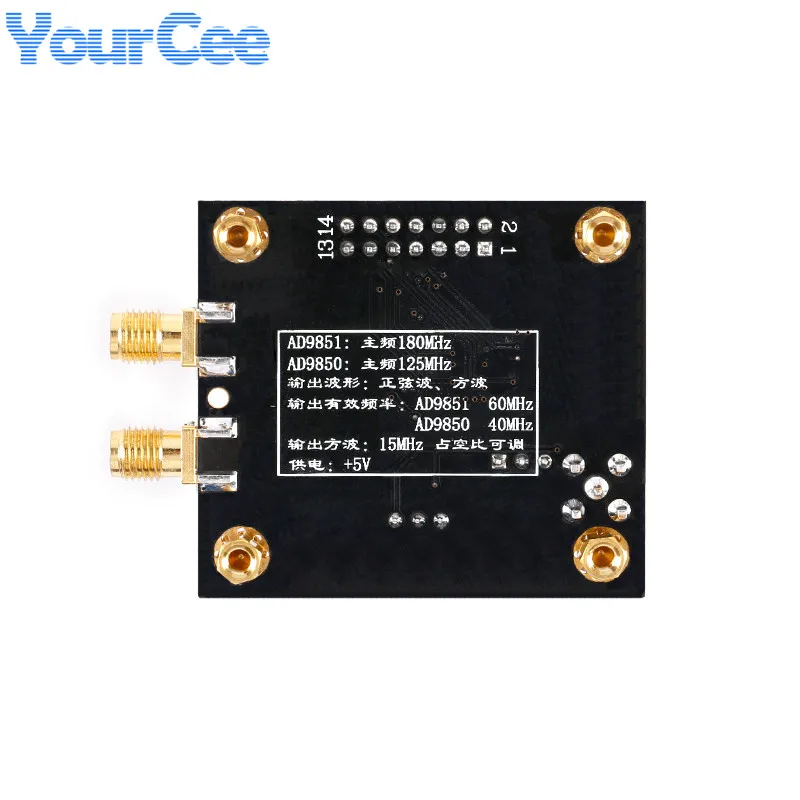

AD9851 высокоскоростной модуль DDS генератор сигнала модуль синусоидальной волны прямоугольный сигнал плата генератора

Модель модуля: AD9851

Тип модуля: источник частоты цифрового синтеза

Источник питания модуля: DC-5V

Ток модуля: 70 мА (макс.); Нормальный ток привода 65 мА (тип)

Протокол связи модуля: последовательный или параллельный SPI

Модуль обеспечивает процедуры: STM32F103RCT6

Стандартная Платформа: исходный код версии STM32F103X-M3 KEIL5

Основная частота модульной системы: 180 МГц (макс.)

Разрешение DAC цифры: 10 цифр

Биты фазового аккумулятора: 32 бита

Выходной интерфейс модуля: SMA; 24-часовой солевой спрей, антиокислительный

Выходные сигналы модуля: Синусоидальная волна, квадратная волна; Синусоидальная волна с фильтром нижних частот 65 МГц. Выход квадратной волновой муфты.

Выходной канал модуля: 2-канальный дифференциал; Фазовая разница составляет 180 градусов, высокочастотный выход будет иметь фазовое смещение из-за фильтра

Характеристики сигнала модуля: Синусоидальная волна не имеет выхода связи; Выход имеет собственный компонент постоянного тока. Если он подключен к радиочастотному оборудованию, добавьте блокатор постоянного тока или используйте осциллограф для измерения напрямую

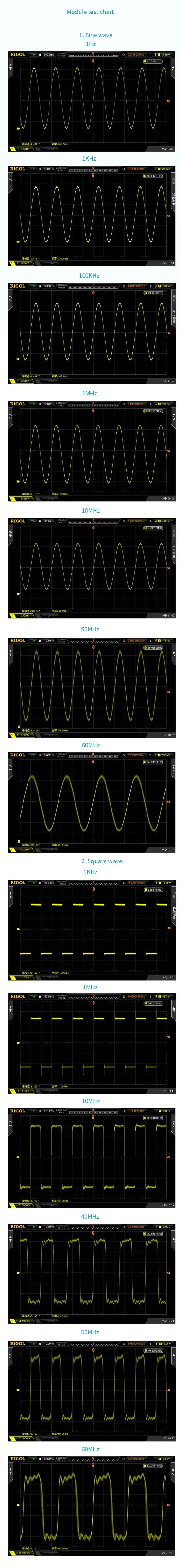

Максимальный диапазон выходного сигнала основной частоты синусоидальной волны: 1 гц-65 МГц

Максимальный диапазон выходного сигнала основной частоты прямоугольной волны: 1 гц-30 МГц; Более 10 МГц, входное сопротивление осциллографа составляет 50 Ом, рабочий цикл прямоугольной волны регулируется.

Амплитуда на выходе: Синусоидальная волна 340mVpp (макс.) квадратная волна 5Vpp; Амплитуда синусоидальной волны уменьшается с увеличением частоты, изменения формы прямоугольной волны с увеличением частоты

Выходное сопротивление: 75 Ом

Особенности модуля: многофункциональный; Высокопроизводительный генератор синусоидальных волн DDS, высококлассный эллиптический фильтр,

Чип регулятора с низким уровнем шума и т. д.

Применение модуля: многократное; Генерация частотного сигнала, Синусоидальная волна, генерация сигнала квадратной волны, возбуждение датчика

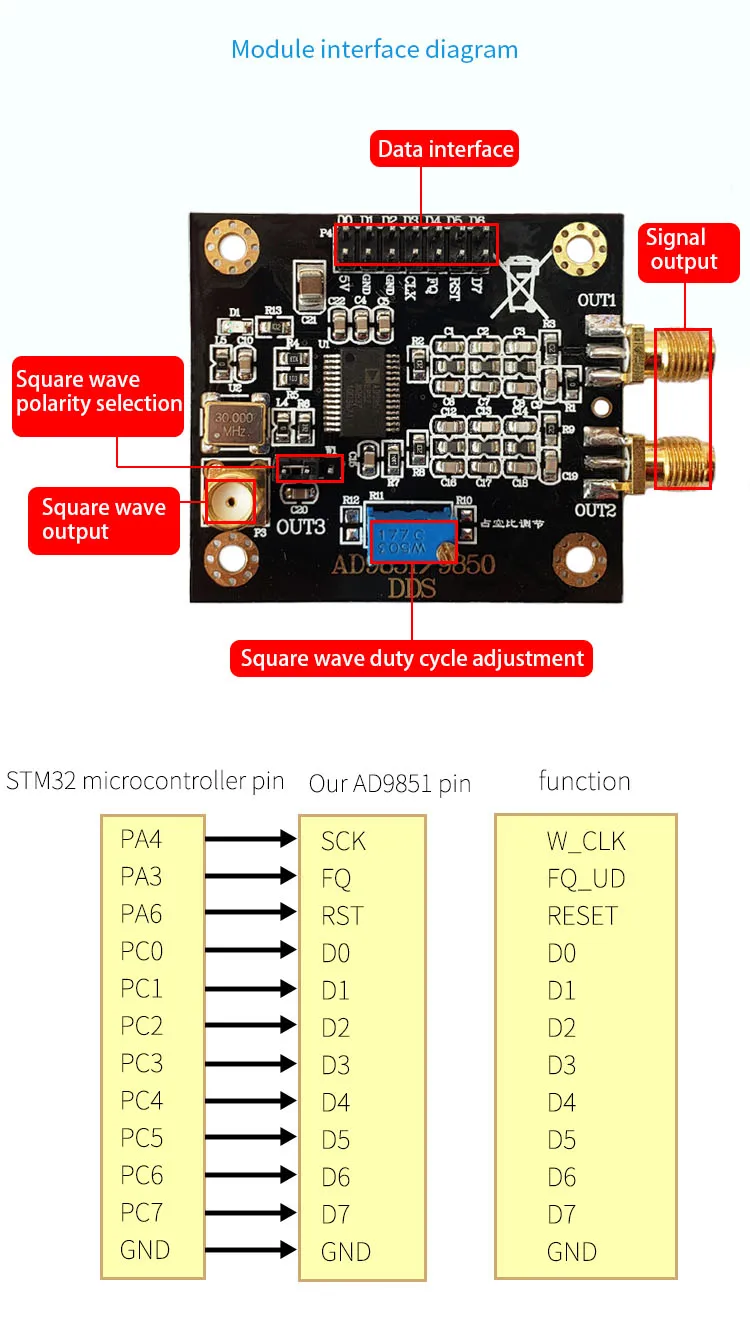

Тип интерфейса модуля: выход сигнала SMA и внешний тактовый вход, разъем питания DC5.5

Описание модуля:

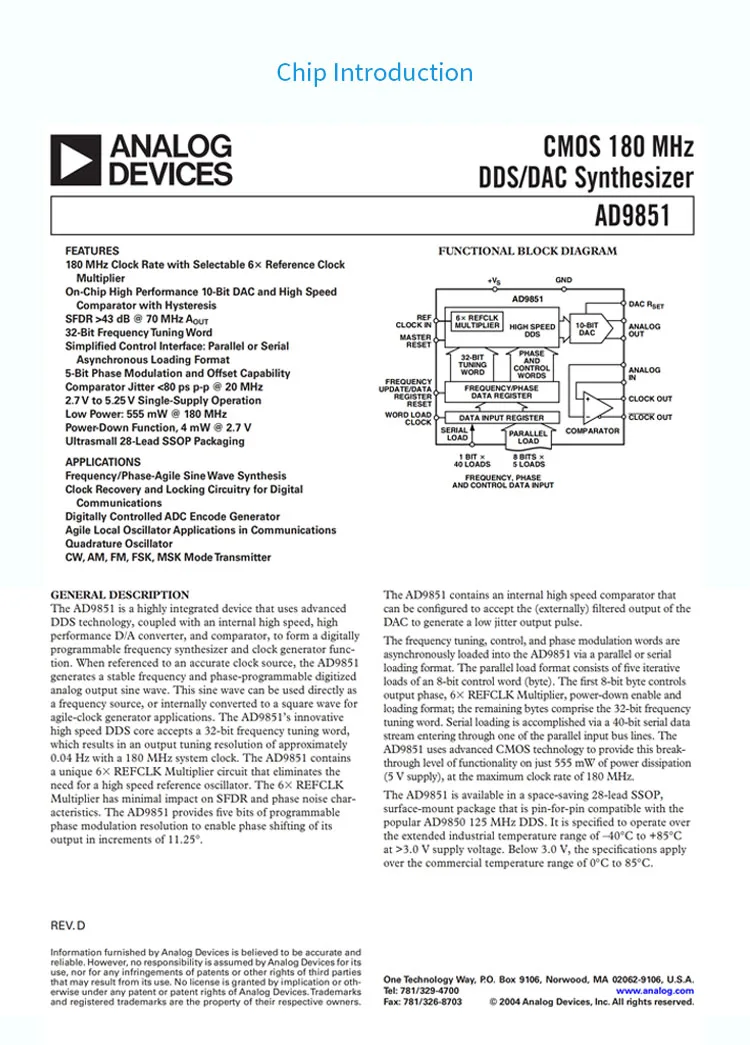

AD9851-это высокоинтегрированное устройство, которое использует передовую технологию DDS в сочетании с внутренним высокоскоростным, высокопроизводительным преобразователем и компаратором, для формирования цифрового программируемого синтезатора частоты и функции генератора часов. При обращении к точному источнику часов AD9851 генерирует стабильную частоту и выполняет фазопрограммируемый цифровой аналоговый выход синусоидальной волны. Синусоидальную волну можно использовать непосредственно в качестве источника частоты или внутренне преобразовать в приложение для гибкого тактового генератора квадратной волны. AD9851 инновации

Высокоскоростное ядро DDS принимает 32-битные слова настройки частоты, в результате чего разрешение настройки на выходе составляет около 0,04 Гц, когда системные часы составляют 180 МГц. AD9851 Содержит уникальную 6 схем множителя REFCLK, которая исключает необходимость в высокоскоростном опорном генераторе. 6 X множитель REFCLK оказывает минимальное влияние на характеристики SFDR и фазового шума.

Меры предосторожности при использовании модуля:

(1) модуль представляет собой маломощный модуль, источник питания которого не превышает 5,2 В.

(2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.

(3) рекомендуется использовать кабель SMA-BNC для прямого наблюдения за выходным сигналом для выходного сигнала. Плохой контакт или некачественные провода могут вызвать затухание сигнала или Чрезмерный шум.

(4) доставленный код используется только для опорной главной платы управления и не содержит учебного пособия по микроконтроллеру. Дополнительные функции необходимо разработать самостоятельно.

(5) Если вам нужно просто проверить функцию модуля, рекомендуется использовать его вместе с платой управления нашего магазина. Сначала питание подается модулю DDS, а затем питание подается на плату управления для создания формы волны. Нажмите и удерживайте среднюю кнопку, чтобы переключить функцию.

Часто задаваемые вопросы:

В: Какова основная частота модуля? Можно ли отрегулировать выходную амплитуду?

О: основная частота модуля определяется входными часами и программой. Встроенные часы по умолчанию-30 МГц, а частота управления программой-6 раз, то есть частота по умолчанию-180 МГц. Выходная амплитуда фиксирована, и нет возможности ее запрограммировать.

В: Может ли модуль осуществлять частотную развертку? Регулируется ли рабочий цикл квадратной волны?

О: модуль может осуществлять развертку частоты, код, предоставленный нашим магазином, может поддерживать развертку частоты. Рабочий цикл квадратной волны модуля можно регулировать.

В: Можно ли настроить два канала самостоятельно? Можно ли его модулировать?

О: два канала имеют фиксированную фазовую разницу в 180 градусов, а частота выше. Из-за фильтра фазовое смещение может происходить и не может быть отрегулировано независимо. По умолчанию используется точечный Частотный сигнал, другие режимы необходимо программировать самостоятельно.
