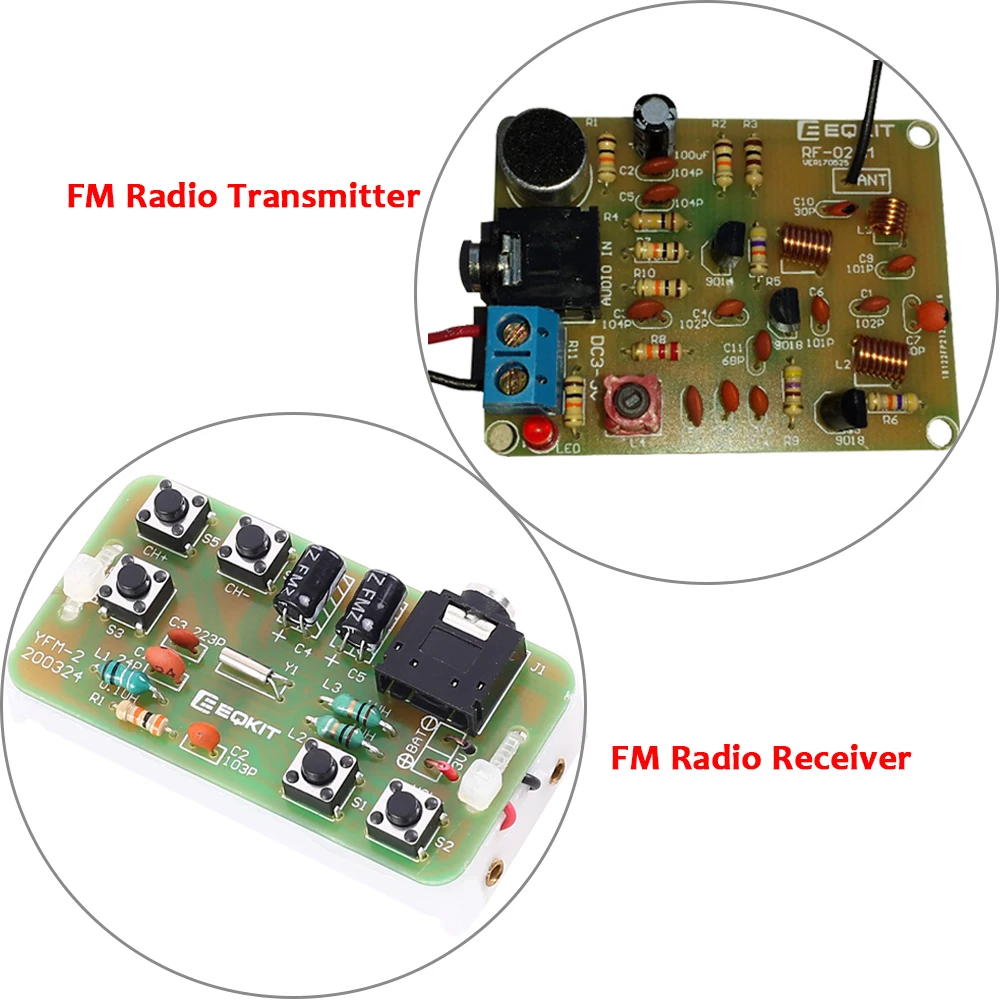

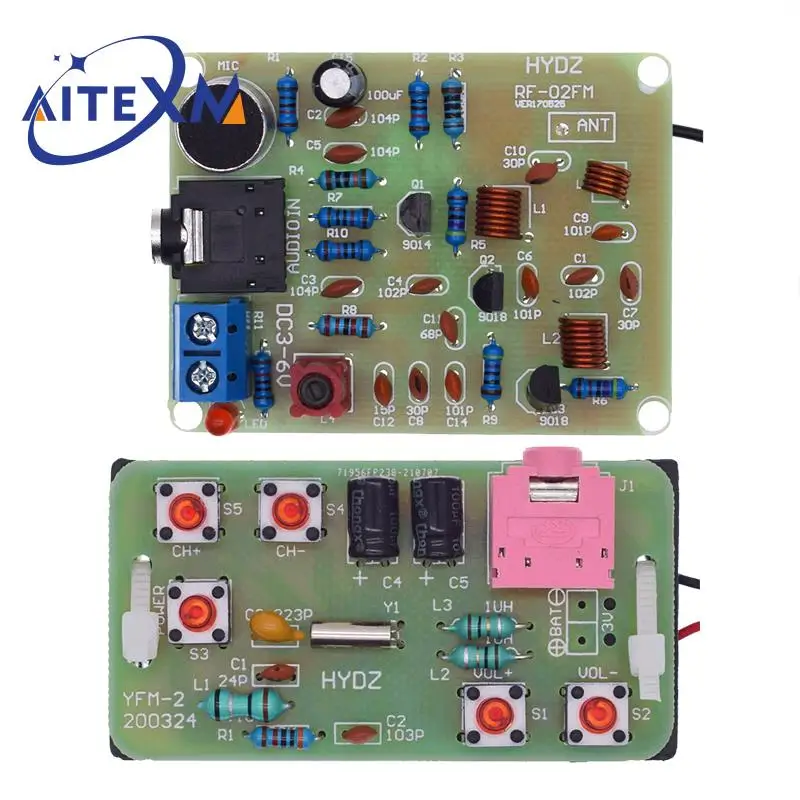

76-108 МГц DIY Kit FM радио передатчик и модуль приемника частотная модуляция стерео приемная печатная плата
Описание:

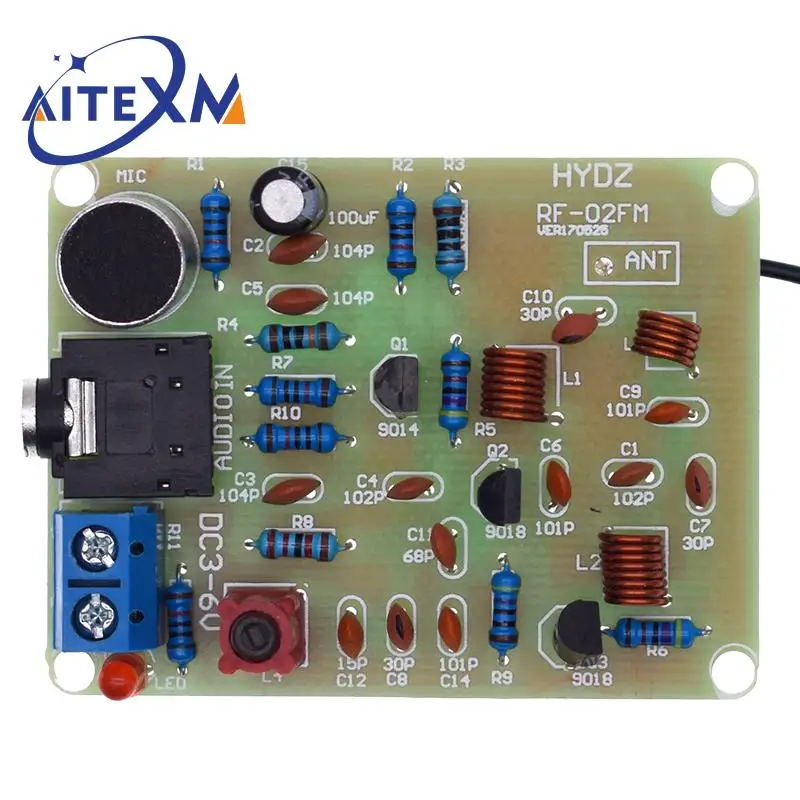

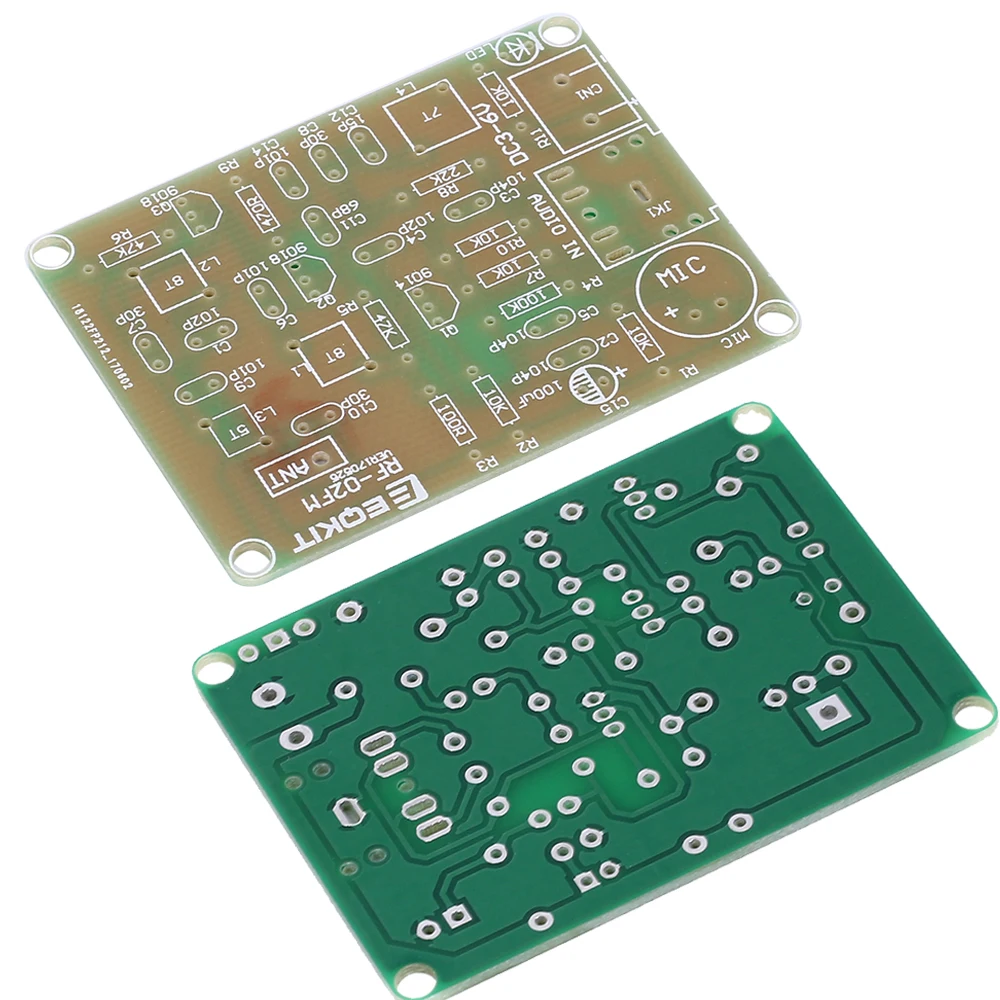

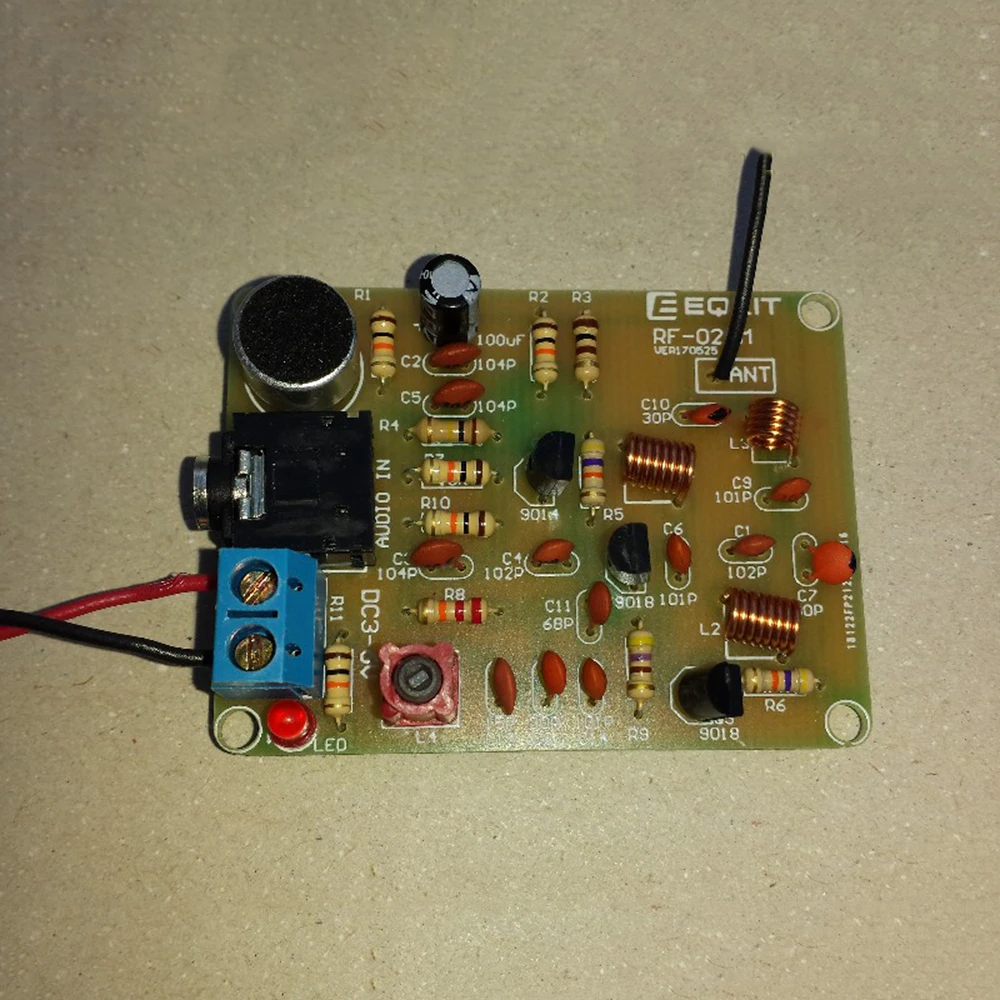

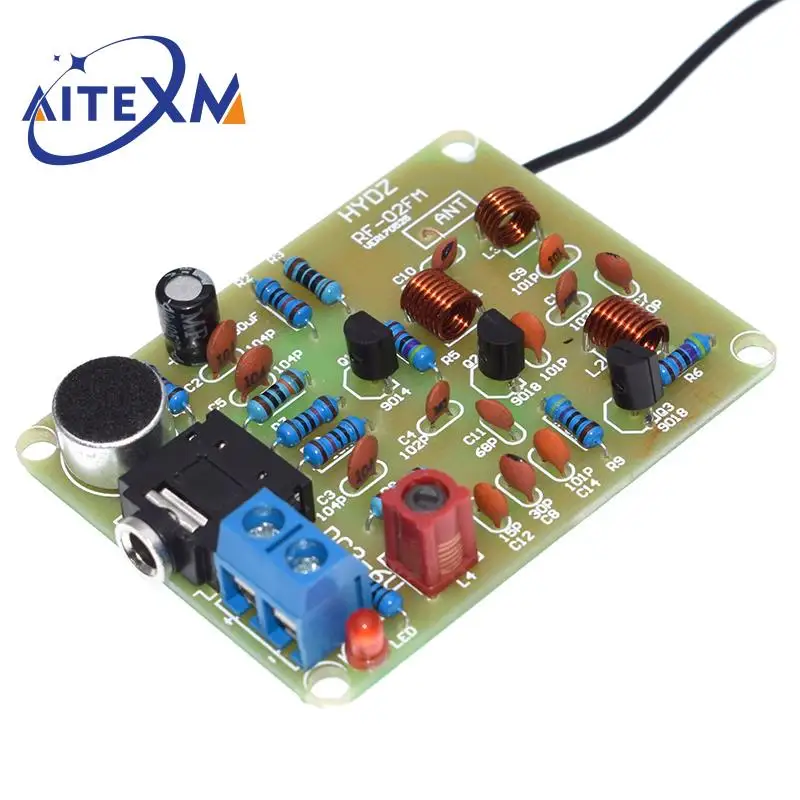

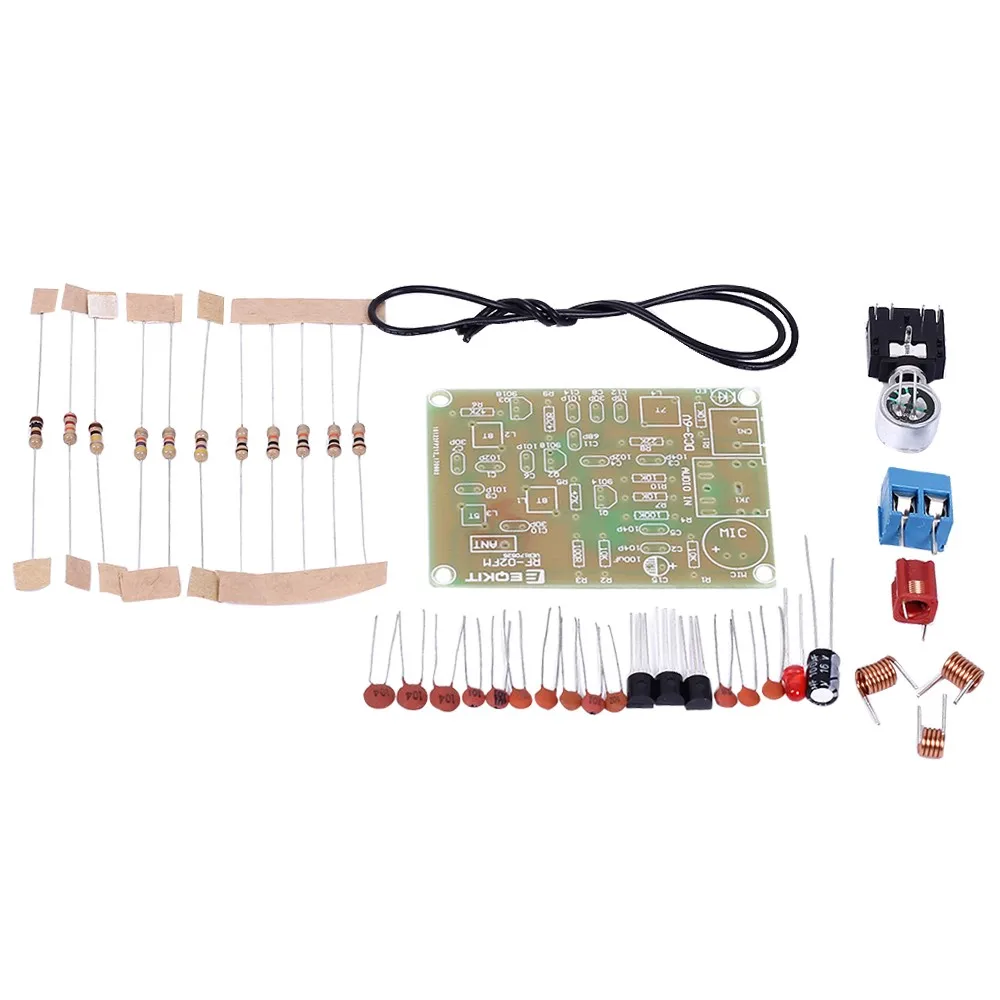

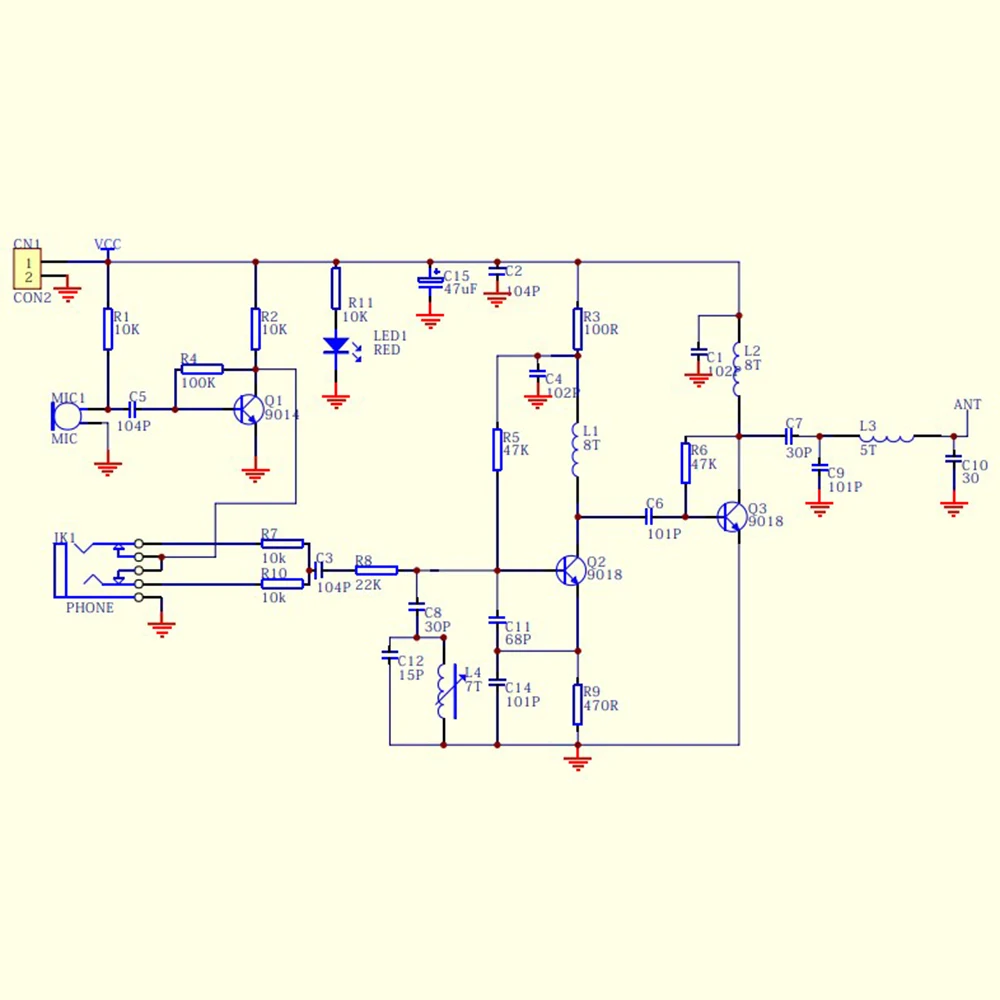

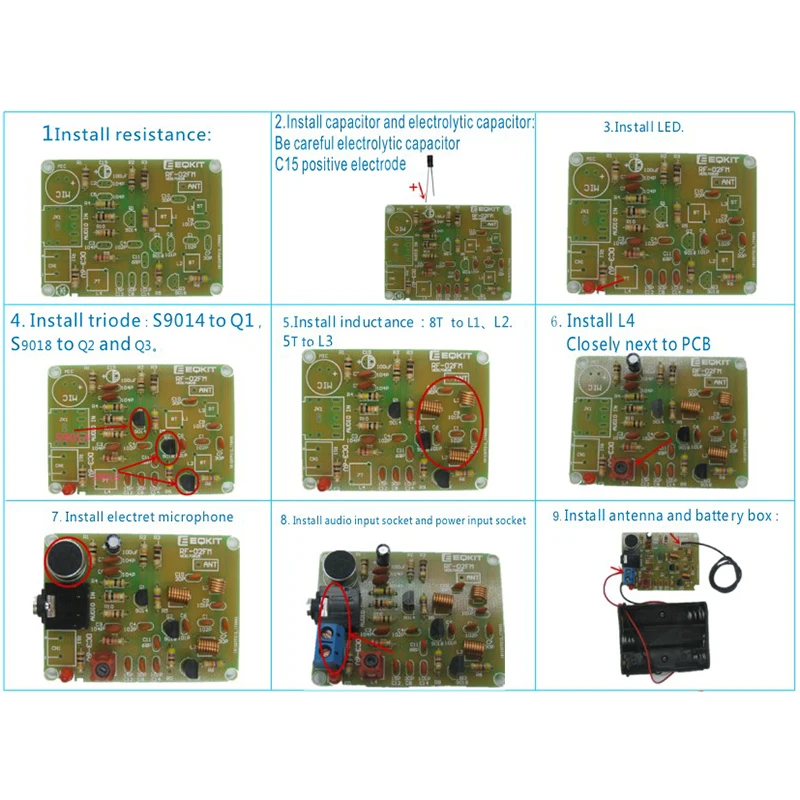

1. Модель: RF-02FM2. Рабочий ток: 5-15 мА3. Рабочее напряжение: 3-6 В постоянного тока4. Расстояние передачи: 5-50 м5. Частота передачи: 88-108 МГц6. Аудиовход: -15 дБ (макс.)7. Размер печатной платы: 53*40 мм

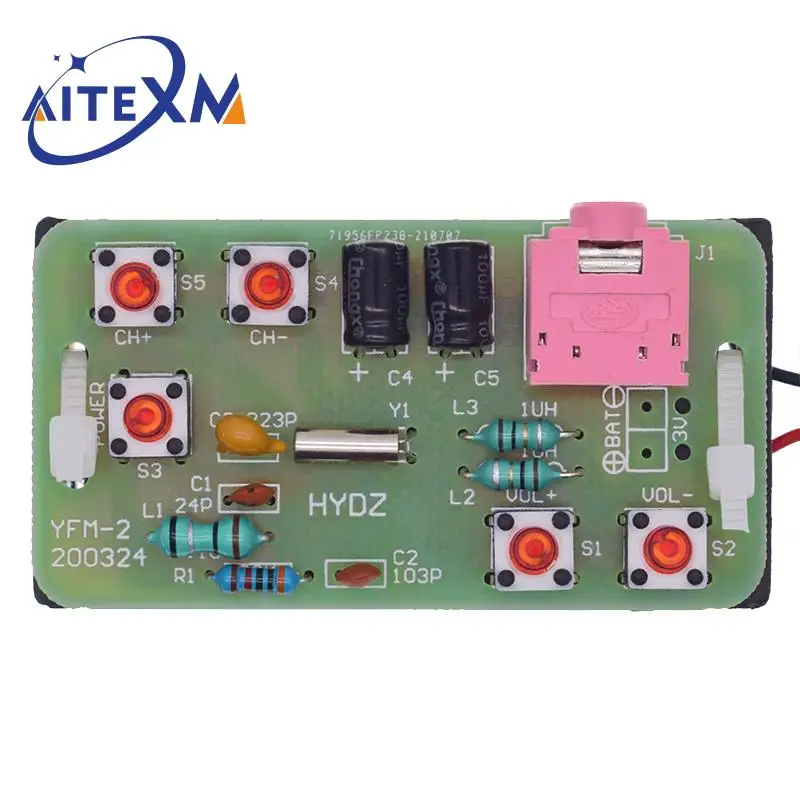

76-108 МГц FM стерео радио DIY Kit беспроводной FM приемник модуль частотная модуляция Электроника паяльная практика проект DC 2,7 V-3,3 V
Примечание: Пожалуйста, не используйте аккумулятор 18650, если это не повредит изделие.
Описание:
-YFM-2 радиосхема очень проста.-Общее количество компонентов не превышает 19.-Хотя количество компонентов невелико, оно включает в себя два типа компонентов: SMD и DIP, которые подходят для новичков и друзей, которые хотят практиковать пайки SMD компонентов.
Особенности:
1>. Встроенная цифровая автоматическая схема управления коэффициентом усиления (AGC)2>. Поддержка Глобального частотного диапазона 76-108 МГц3>. Ручная сварка DIY4>. Простой и простой в эксплуатации5>. Поддержка функции радиопамяти
Параметр:

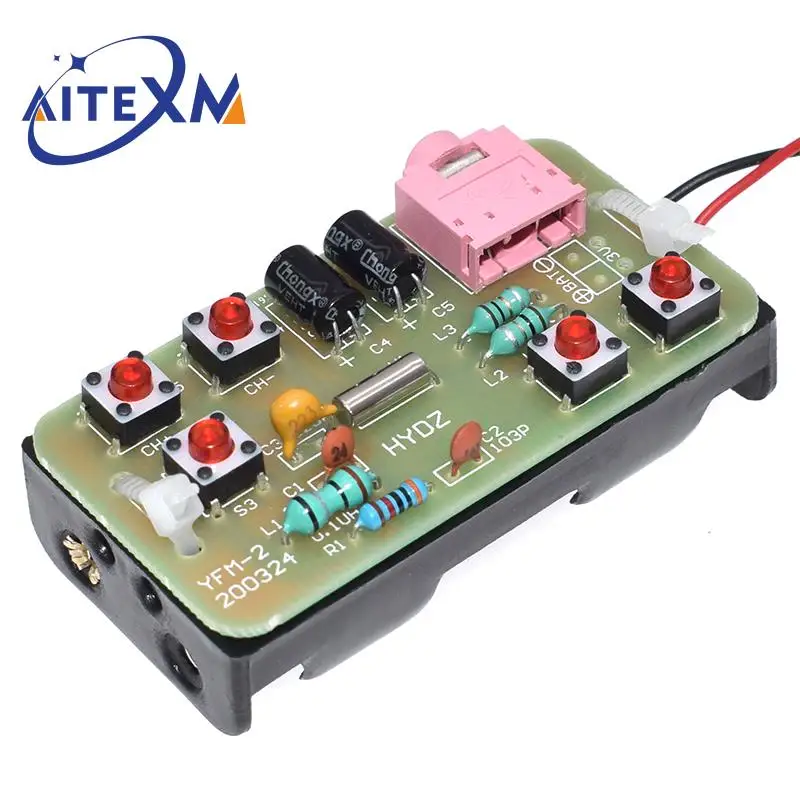

1>. Название товара: FM стерео радио модуль DIY Kit2>. Режим товара: YFM-23>. Рабочее напряжение: 3 В постоянного тока4>. Рабочий ток: 19 мА5>. Рабочая частота: 76-108 МГц6>. Выходное сопротивление: 32 Ом7>. Рабочая температура:-40 ℃ ~ 85 ℃8>. Рабочая влажность: 0% ~ 95% относительной влажности9>. Размер (установлен):57*32*20 мм
Применимо:
1>. Обучение сварочным навыкам2>. Студенческая школа3>.DIY производство4>. Дизайн проекта5>. Электронная конкуренция6>. Дизайн выпускного7>. Коллекция ремесел8>. Украшение дома9>. Сувенирная коллекция
Советы по установке:

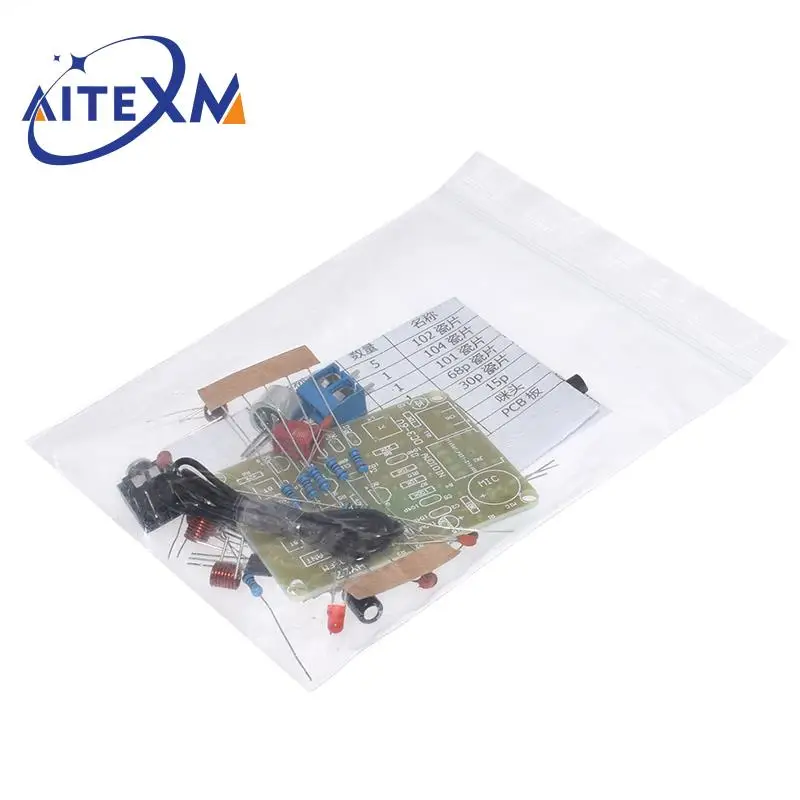

1>. Пользователю необходимо сначала подготовить сварочный инструмент.2>. Пожалуйста, будьте терпеливы до завершения установки.3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем.4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов.5>. Обратите внимание на положительные и отрицательные компоненты.6>. Строго запрещено короткое замыкание.7>. Установка сложных компонентов предпочтительно.8>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.9>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки!
Шаги установки (пожалуйста, будьте терпеливы, установите!):

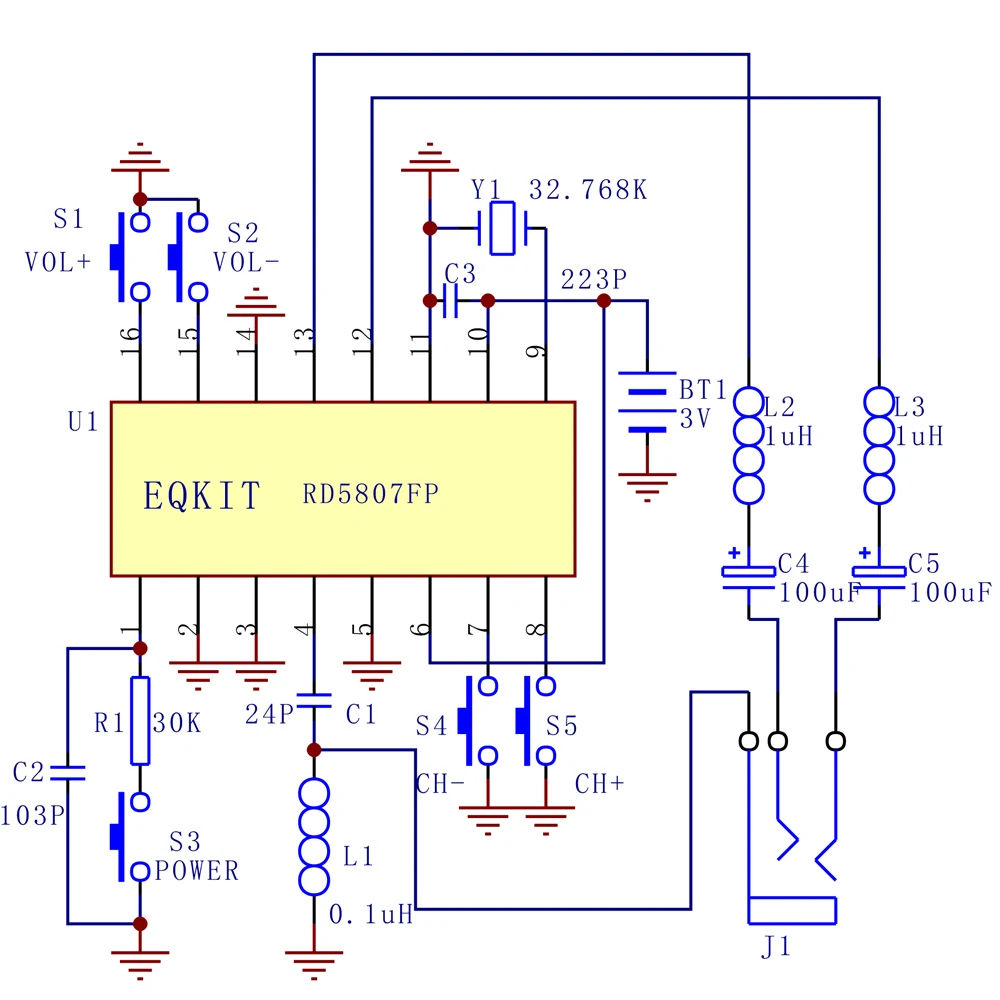

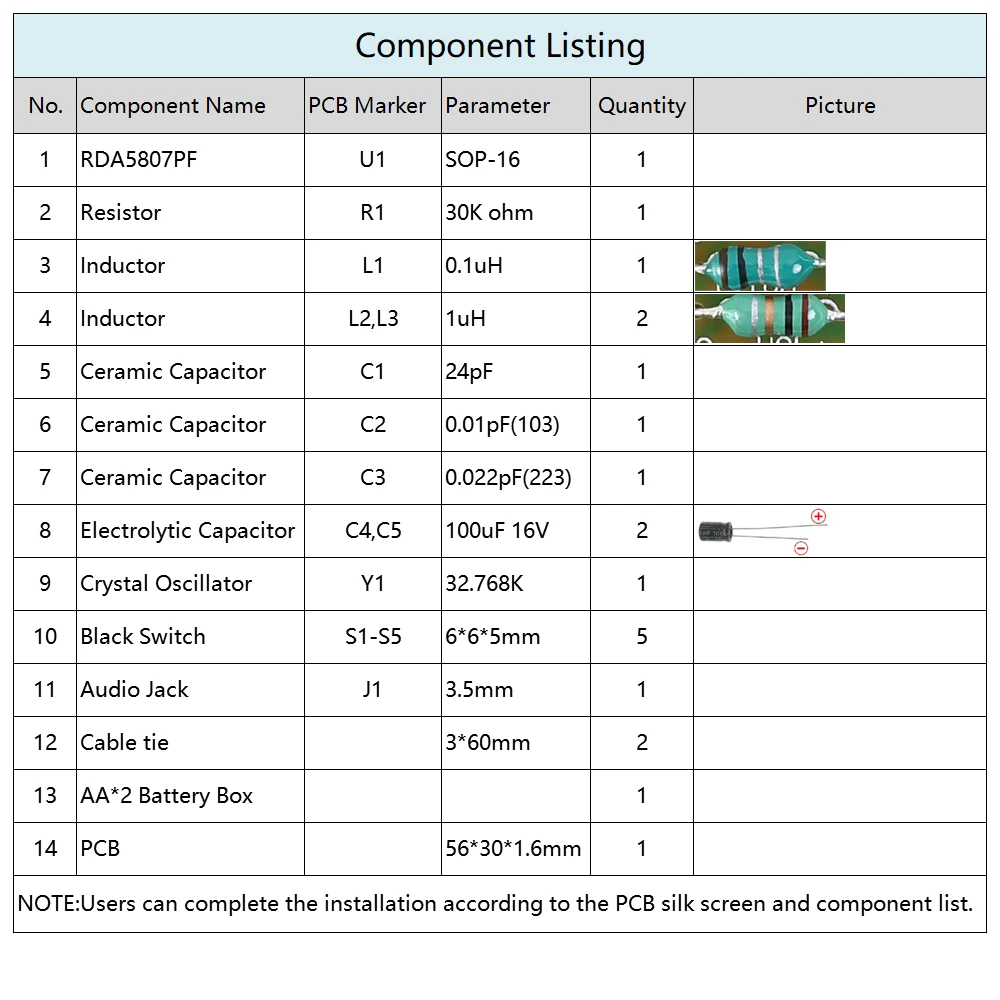

1>. Шаг 1: Установите 1 шт. SOP-16 RDA5807PF на u1.есть точка на одном углу IC и есть прямоугольная прокладка на PCB, где Pin1 IC может разместить. Эти два знака соответствуют друг другу и используются для определения направления установки IC.2>. Шаг 2: Установите 1 шт. 30K ohm Резистор на R1.3>. Шаг 3: Установите 1 шт. индуктор 0.1uH на L1.4>. Шаг 4: Установите 2шт 1uH индуктор на L2,L3.5>. Шаг 5: установка 1 шт. 32,768 кГц кристаллического осциллятора на Y1.6>. Шаг 6: Установите 1 шт. 24pF керамический конденсатор на C1.7>. Шаг 7: Установите 1 шт. 0.01pF(103) керамический конденсатор на C2.8>. Шаг 8: Установите 1 шт. 0.022pF(223) керамический конденсатор на C3.9>. Шаг 9: установите переключатель 5 шт. 6*6*5 мм на S1-S5.10>. Шаг 10: Установите 1 шт. 100 мкФ 16V Алюминиевый электролитический конденсатор с алюминиевой крышкой на C4,C5. Пожалуйста, обратите внимание на положительные и отрицательные полюсы. Более короткий штырь является отрицательным полюсом.11>. Шаг 11: Установите 1 шт. 3,5 мм аудиоразъем J1.12>. Шаг 12: Подключите батарейный блок. Обратите внимание на положительный и отрицательный.13>. Шаг 13: Используйте кабельную стяжку для крепления аккумуляторной батареи.14>. Шаг 14: Подключите к источнику питания и наслаждайтесь эффектом.
