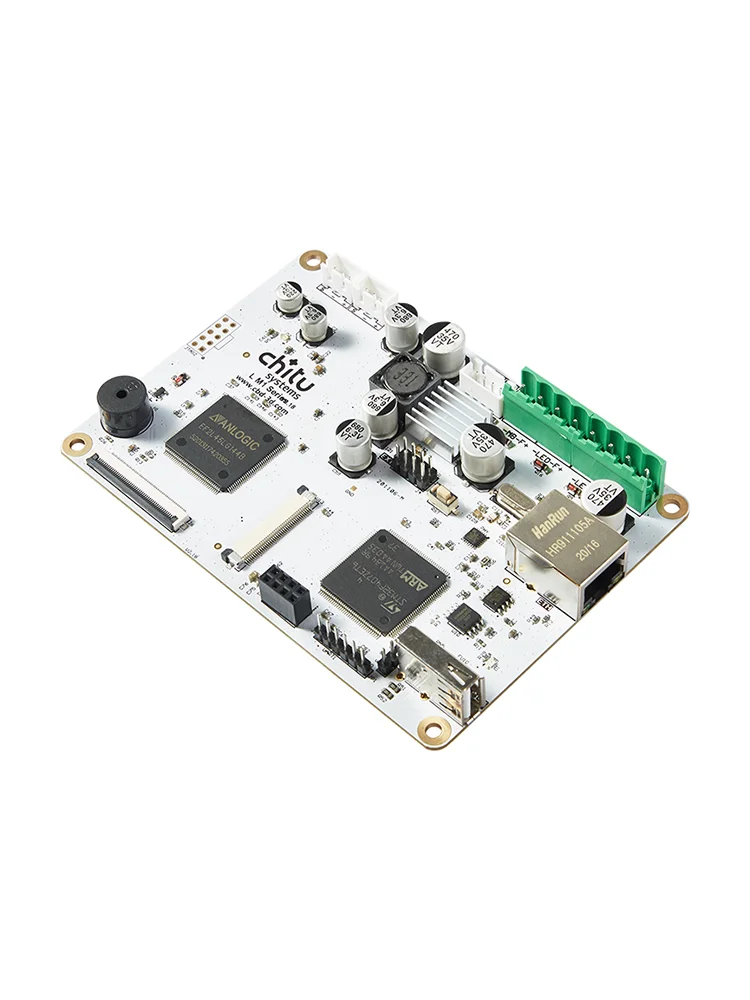

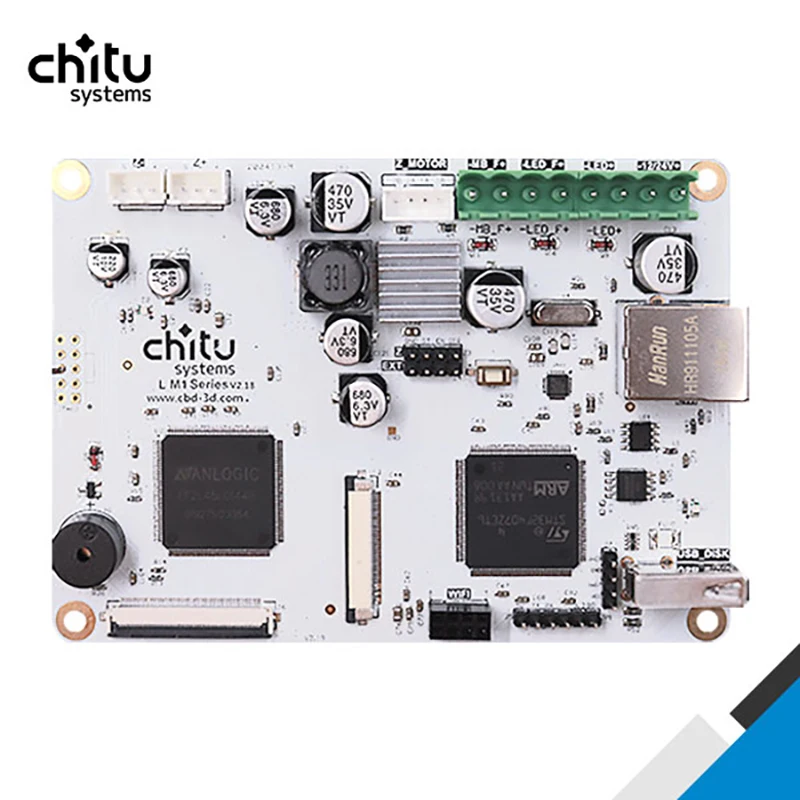

ChiTu L M1 плата контроллера с TMC2209 драйвер STM32F407 32 бит Поддержка 8,9 дюймов 4k моно ЖК 3D принтер

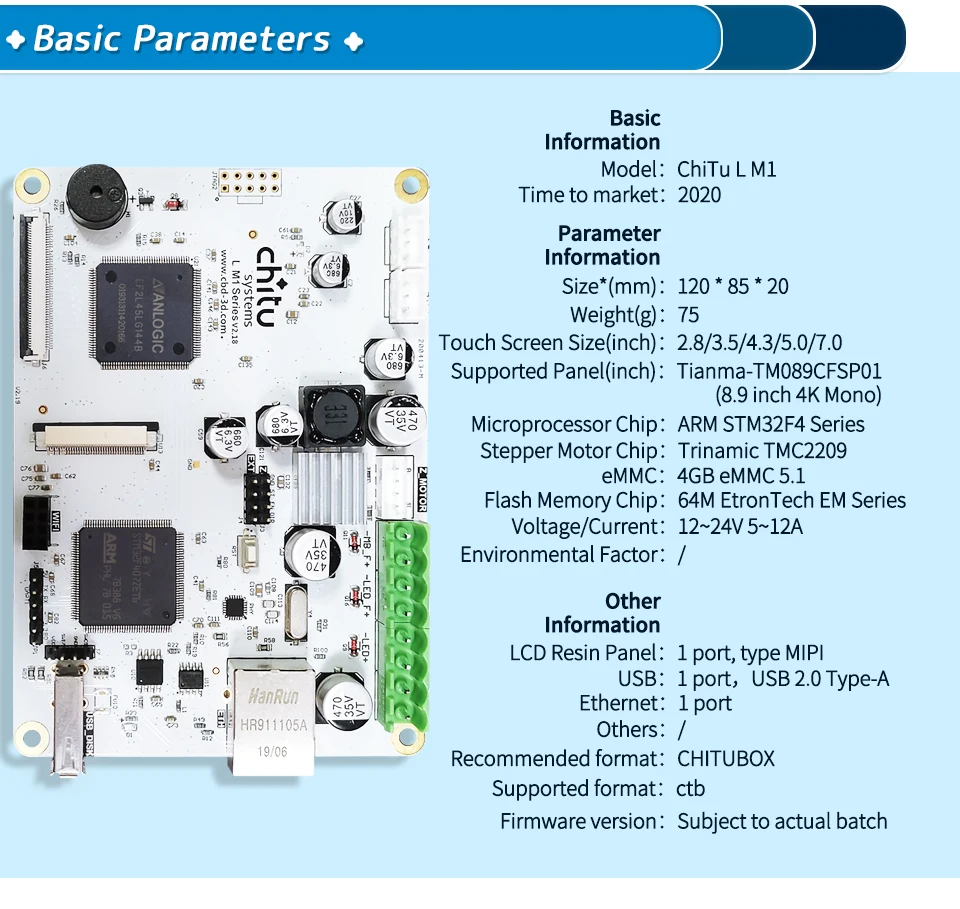

Параметры:
Размер материнской платы:120*85 мм
Микропроцессоры: STM32F407(168 Гц)
Входное напряжение:12 ~ 24V 5 ~ 15A
Драйвер двигателя:TMC2209

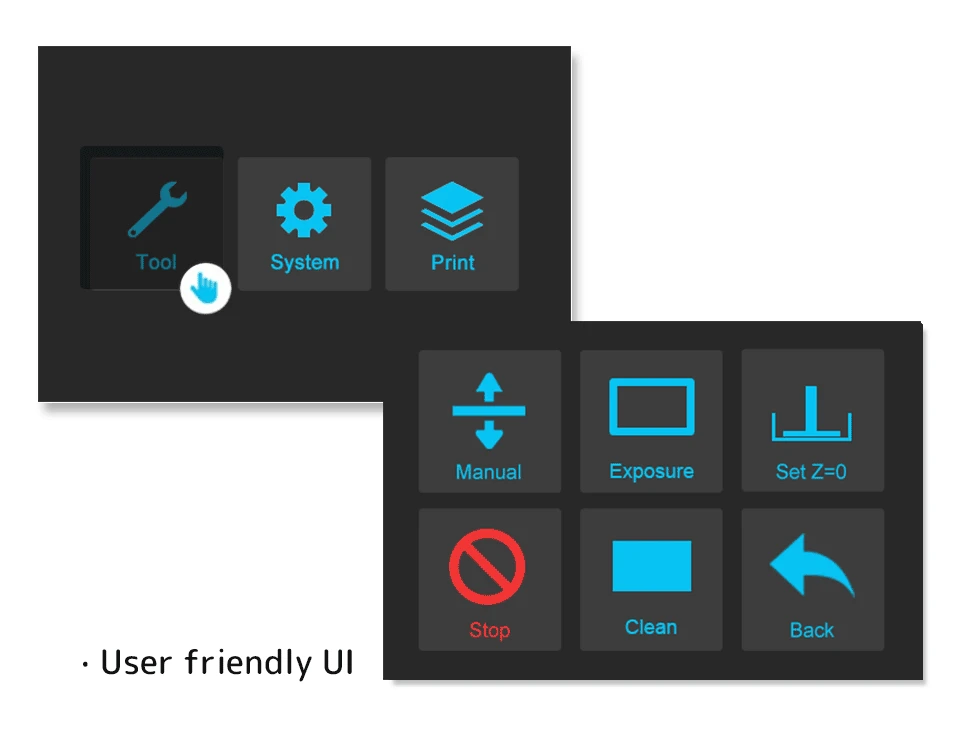

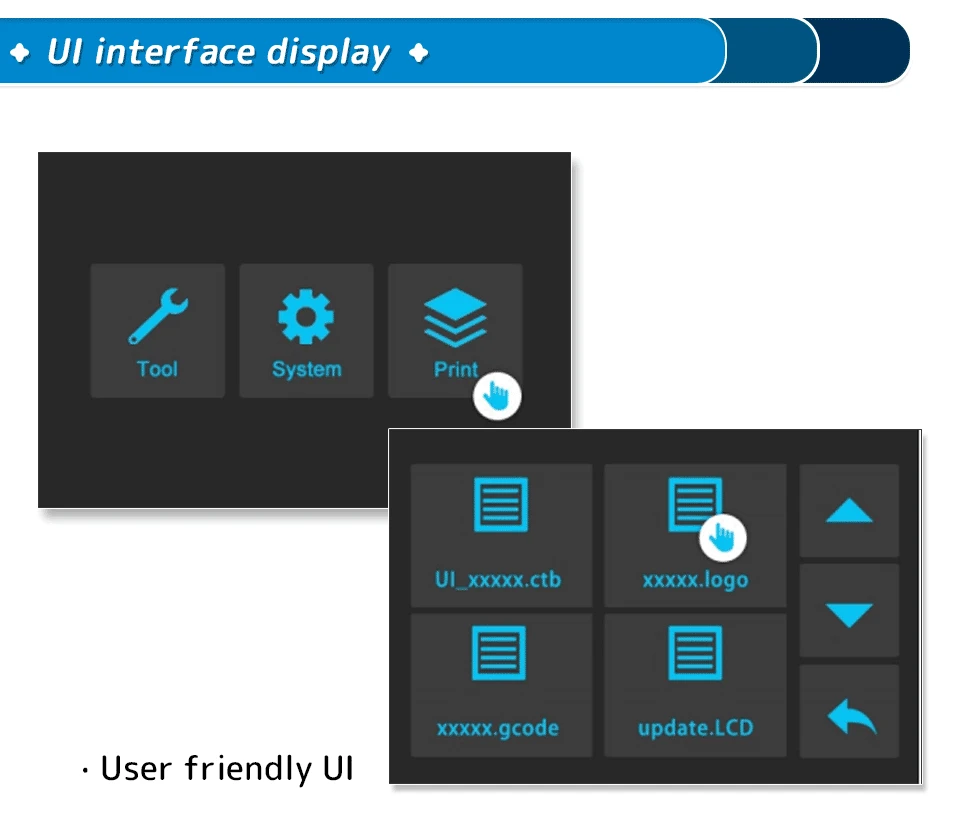

Цветной сенсорный экран TFT:2,8/3,5/4,3/5,0 дюймов
Поддерживаемый ЖК-экран:8,9 4K моноchorme
Интерфейс передачи данных:U диск, сетевой порт
Формат файла:Ctb
Программное обеспечение ломтика:Хитубокс
Чип флэш-памяти:EMMC

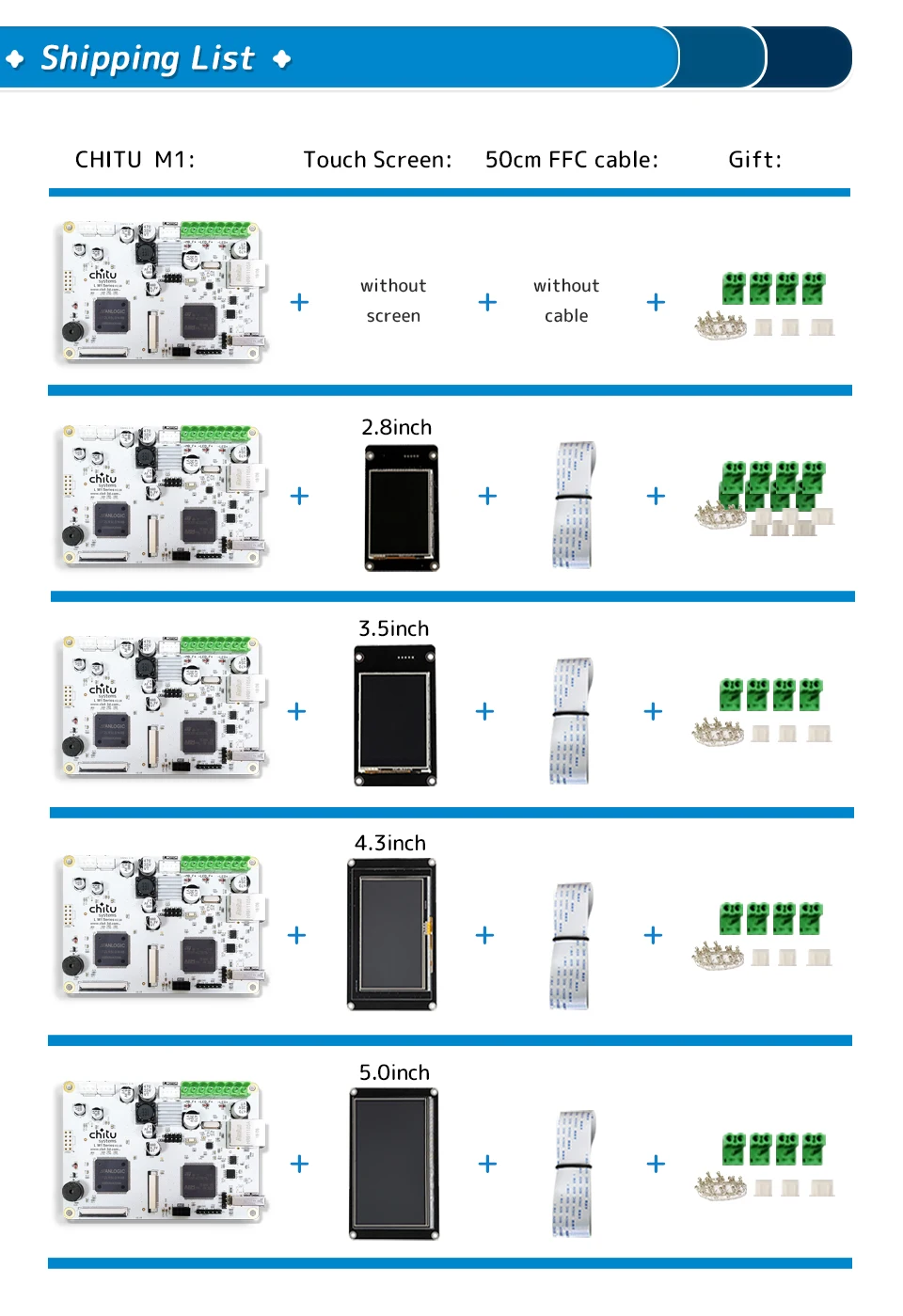

Список доставки:
1.Только плата:Плата контроллера + подарки
2.С сенсорным экраном:Плата контроллера + подарки +2,8/3,5/4,3/5.0 сенсорный экран + 50 см FFC кабель
Меры предосторожности:

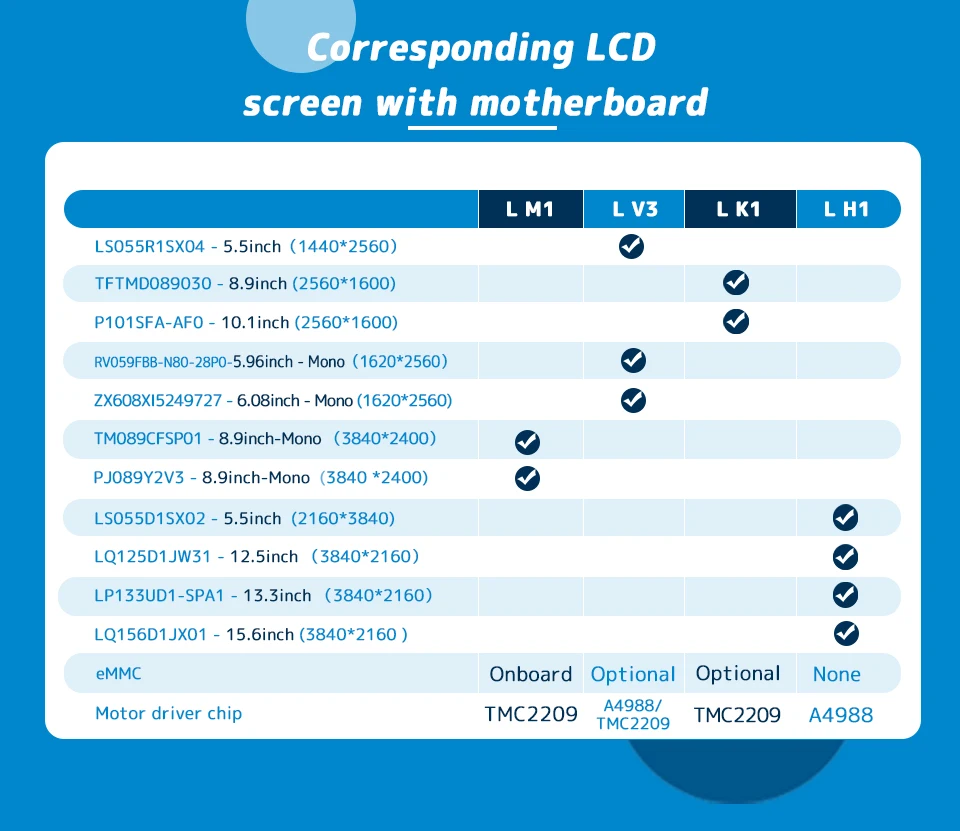

Пожалуйста, обратите внимание на модели ЖК-экрана, поддерживаемые этой материнской платой.
Если вы используете другие модели соответствующего размера, материнская плата может быть повреждена!
Пожалуйста, свяжитесь с техническим персоналом ChiTu, чтобы подтвердить перед использованием других ЖК-экранов.
Мы не несем ответственности за любые повреждения, вызванные на плате контроллера несанкционированным использованием
ЖК-экран.
Примечание:
Сенсорный экран может использоваться только для платы ChiTu. Другие экраны могут не совпадать с контроллером ChiTuДоска.
Узнать больше:
Социальные группы:Добро пожаловать на нашГруппа Facebook. Поделитесь идеями.
Подробная информация:→Нажмите здесьДля загрузки прошивки
→Нажмите здесьДля загрузки инструкции
Товар:

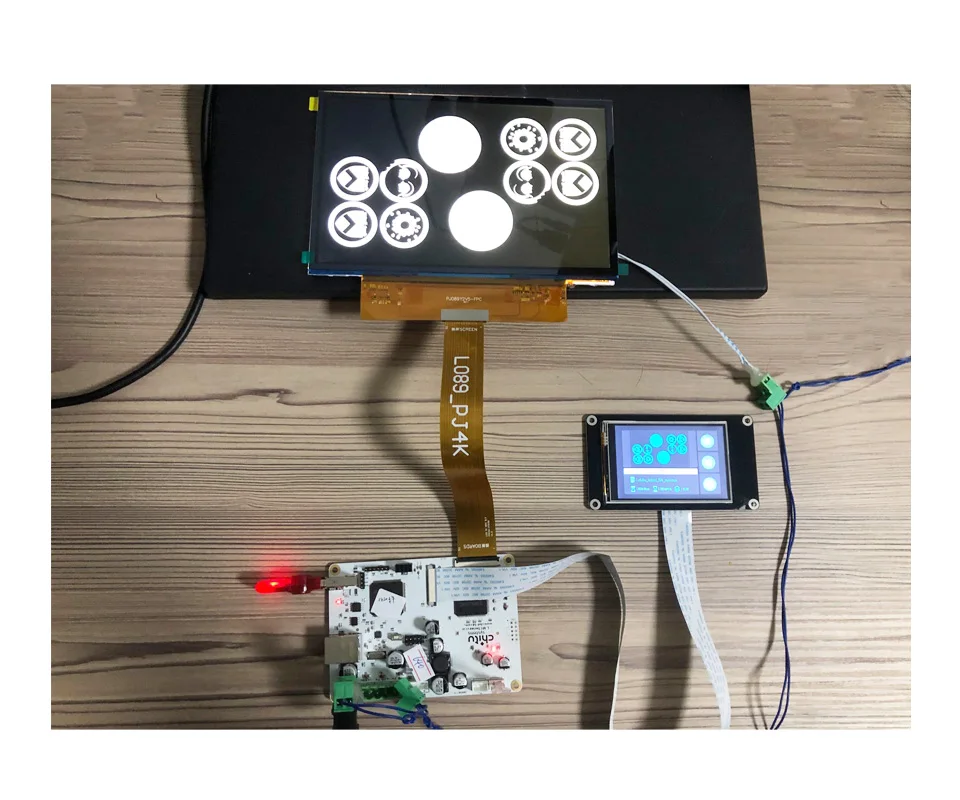

Обзор установки:

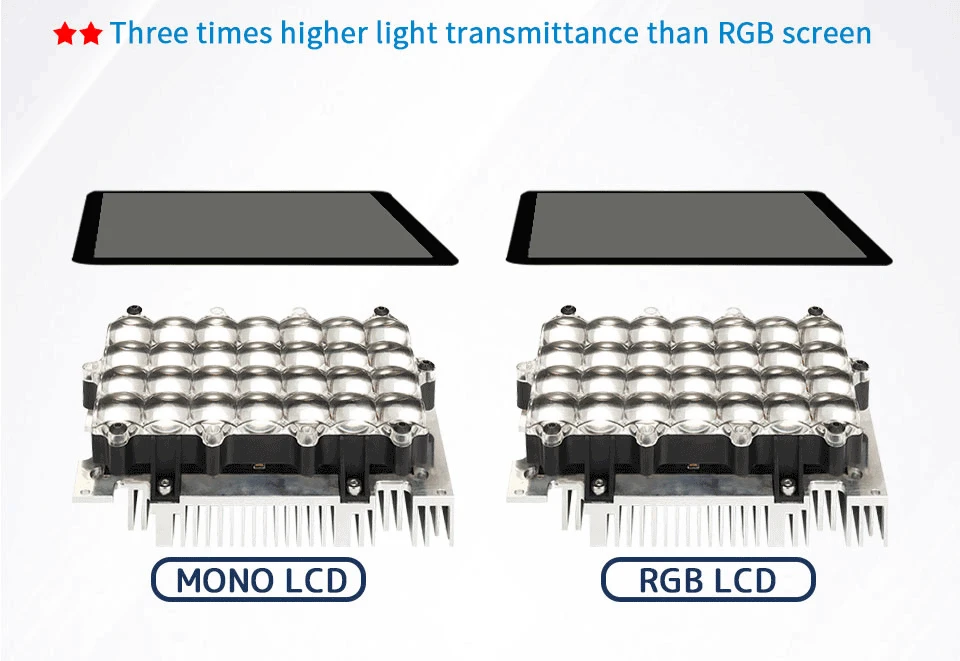

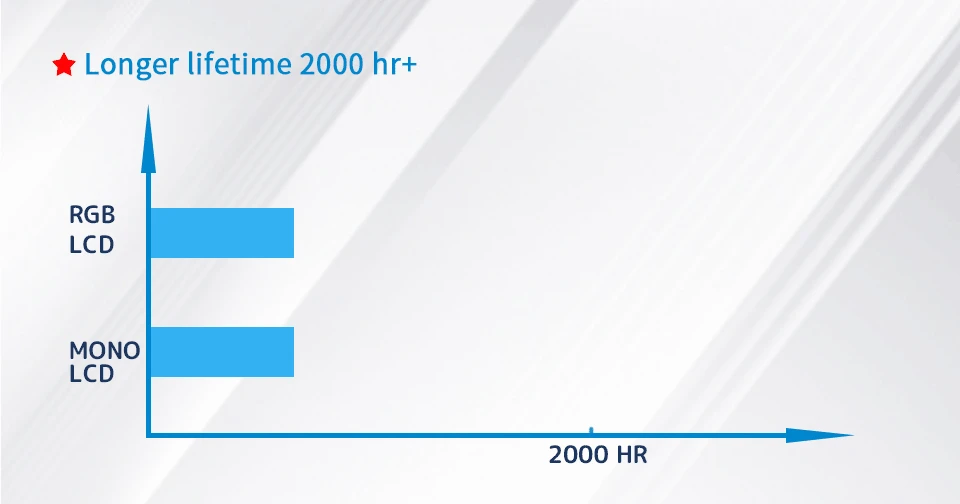

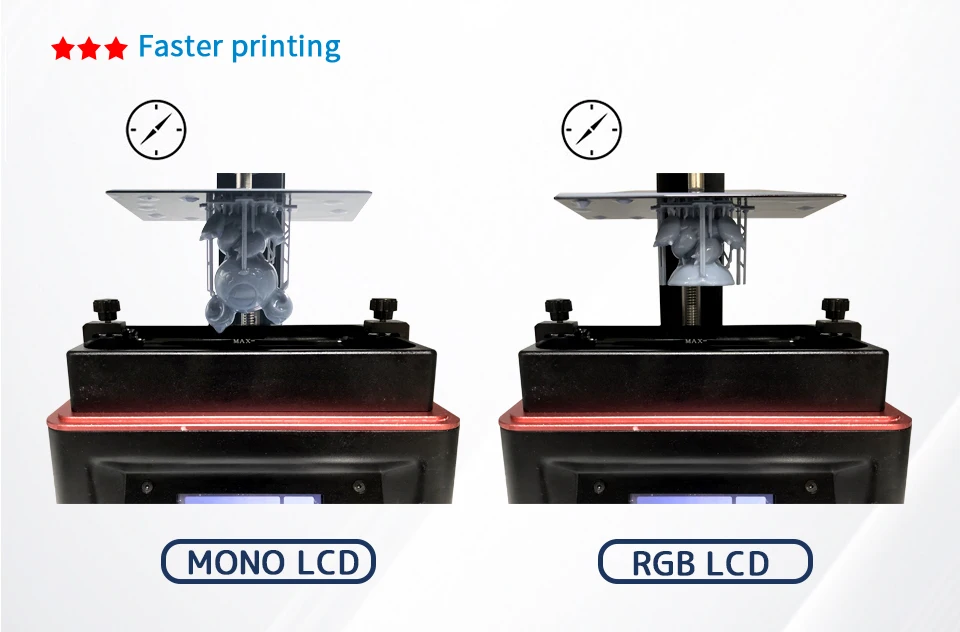

Вы можетеНажмите здесьЧтобы узнать разницу между моно LCD и RGB LCD.



Схема подключения
СTM089CFSP01:

С PJ089Y2V3:
