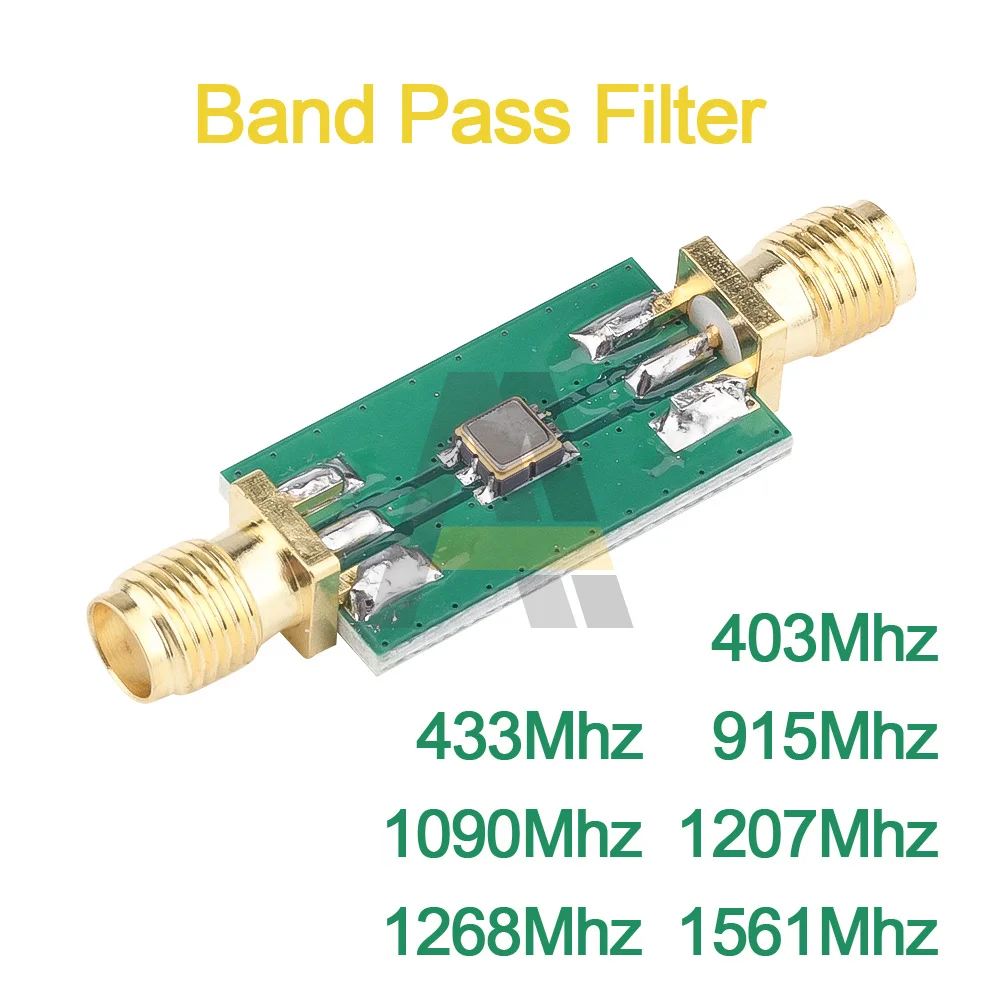

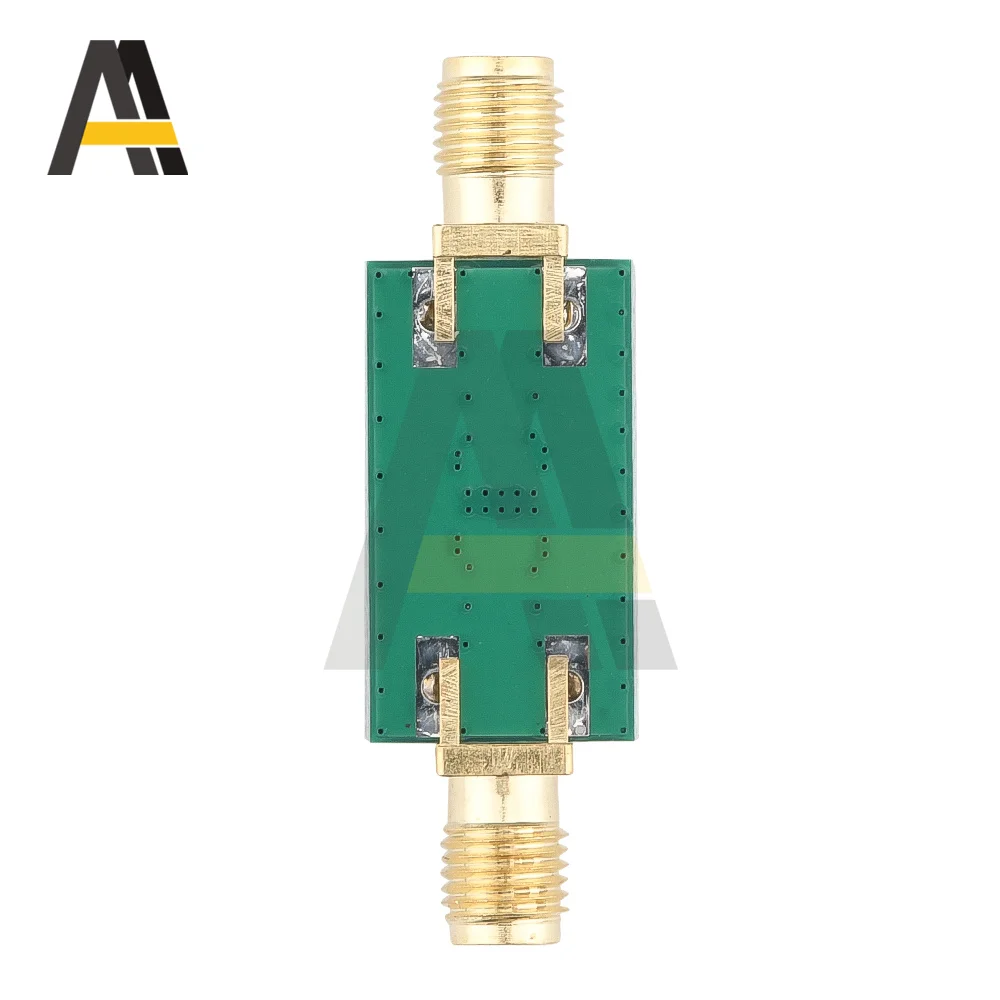

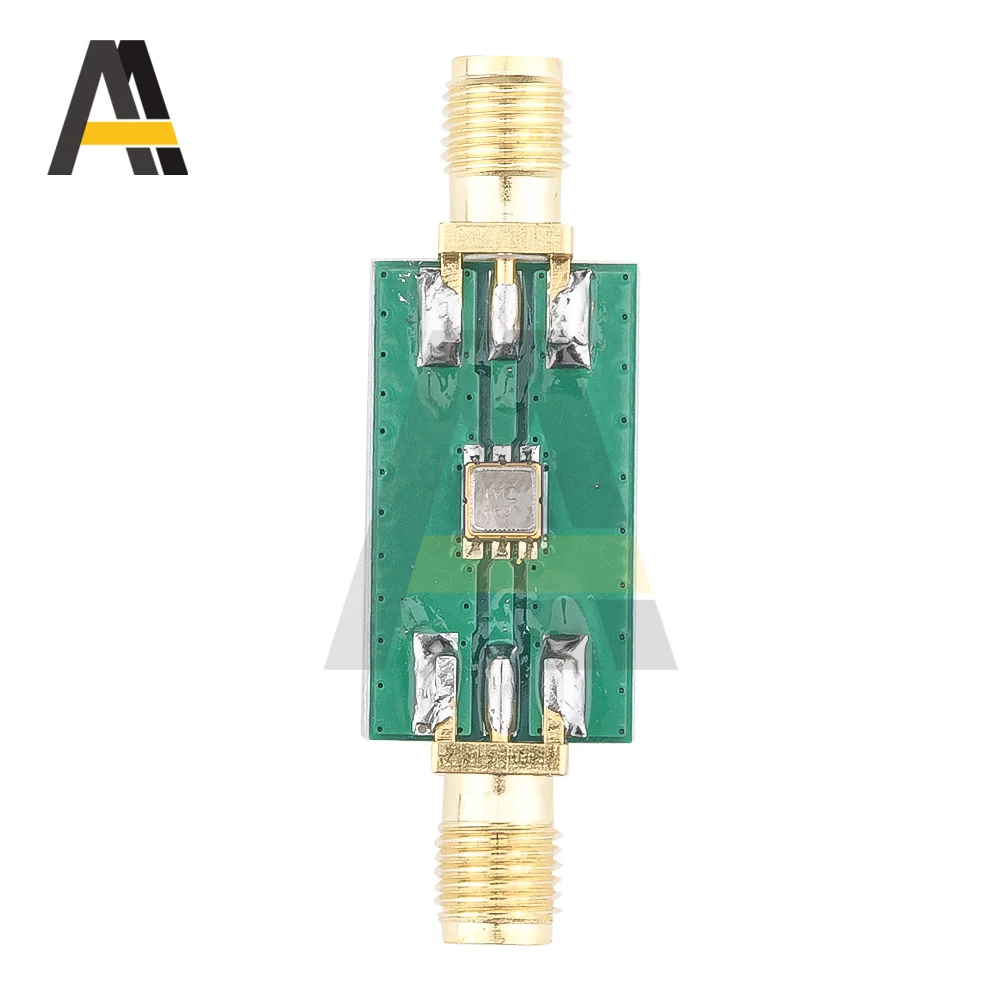

Фильтр частот BPF 4034339151090120712681561 МГц Пассивный фильтр 403mhz-1561mhzпропускная способность 40dbc 50 Ом Сопротивление

433 МГц 403 МГц 915 МГц 1090 МГц 1207 МГц 1268 МГц 1561 полосовой фильтр BPF 403 МГц-1561 МГц Пассивный фильтр подавления возможность 40dbc 50ohm сопротивление

Спецификация:

Тип: ленточный фильтр

Входное сопротивление: 50 Ом

Выходное сопротивление: 50 Ом

Входной интерфейс: SMA-K (SMA female)

Выходной интерфейс: SMA-K (SMA female)

БПФ 403 МГц

Рабочая частота: 403 МГц (± 5 МГц)

Потеря вставки: 1,7 дБ

Подавление выхода из диапазона: 60 дБ @ 50 МГц

Максимальная сила входного сигнала: 20 дБм (100 мВт)

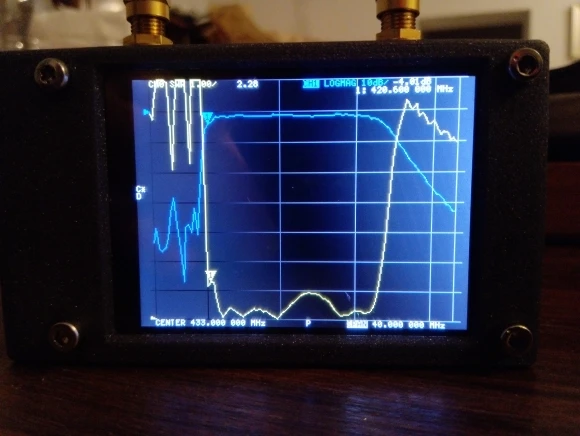

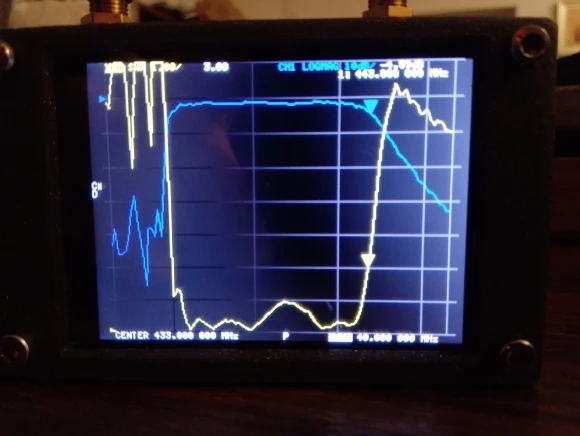

BPF 433 МГц

Рабочая частота: 433 МГц (± 20 МГц)

Потеря вставки: дБ

Подавление выхода из диапазона: 40 дБ @ 50 МГц

Максимальная сила входного сигнала: 13 дБм (20 МВт)

BPF 915 МГц

Рабочая частота: 915 МГц (± 5 МГц)

Потеря вставки: 1,5 дБ

Подавление внешнего диапазона: 45 дБ @ 50 МГц

Максимальная сила входного сигнала: 13 дБм (20 МВт)

БПФ 1090 МГц

Рабочая частота: 1090 МГц (± 15 МГц)

Потеря вставки: 1,5 дБ

Подавление внешнего диапазона: 45 дБ @ 50 МГц

Максимальная сила входного сигнала: 13 дБм (20 МВт)

БПФ 1207 МГц

Центральная частота: 1207 МГц

Рабочая полоса пропускания: 20 МГц

Подавление вне диапазона: >40 дБ

Колебания в диапазоне: <1,0 дБ

Потеря вставки: 1,7 дБ (typ.)

Максимальная мощность: 10 дБм (10 мВт)

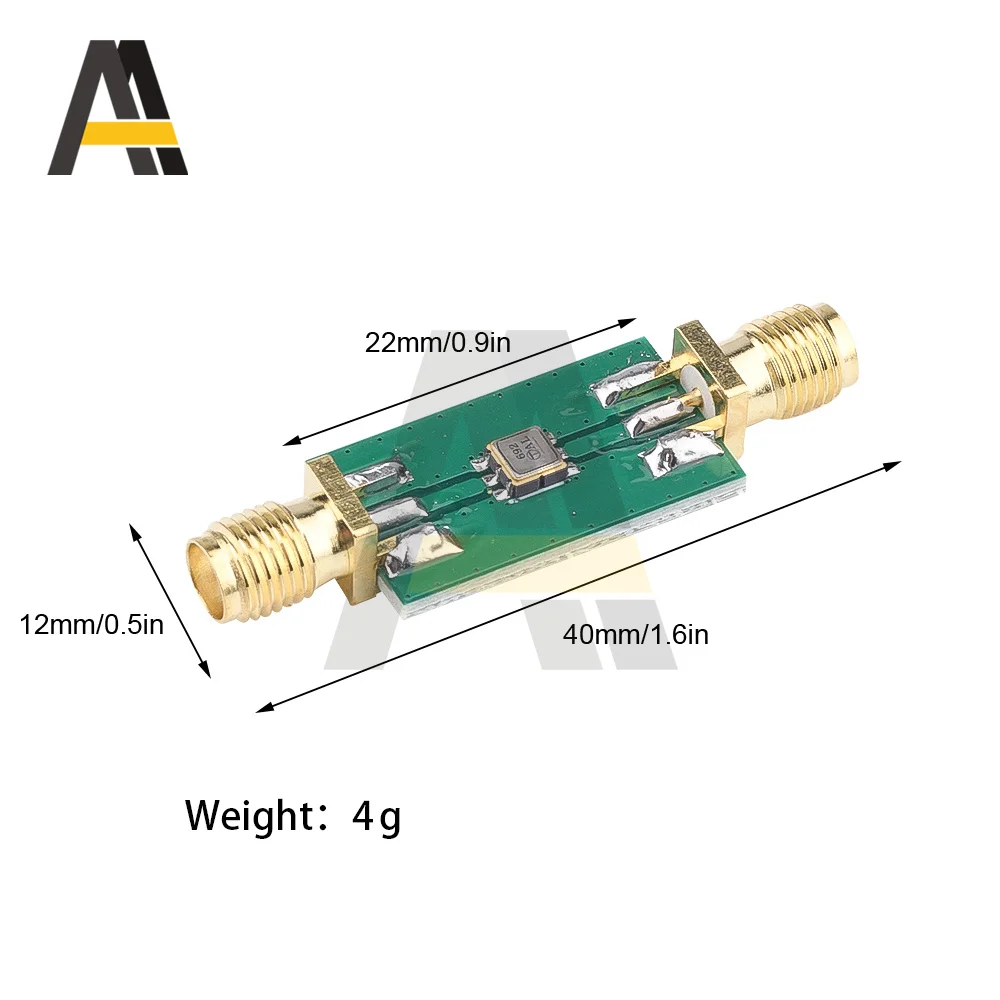

Размеры: 23*13 мм (без разъема)

БПФ 1268 МГц

Центральная частота: 1268 МГц

Рабочая полоса пропускания: 20 МГц

Подавление вне диапазона: >40 дБ

Колебания в диапазоне: <1,0 дБ

Потеря вставки: 1,7 дБ (typ.)

Максимальная мощность: 10 дБм (10 мВт)

Размеры: 23*13 мм (без разъема)

БПФ 1561 МГц

Центральная частота: 1561 МГц

Рабочая полоса пропускания: 20 МГц

Подавление вне диапазона: >40 дБ

Колебания в диапазоне: <1,0 дБ

Потеря вставки: 3,5 дБ (typ.)

Максимальная мощность: 10 дБм (10 мВт)

Размеры: 23*13 мм (без разъема)

Упаковочный лист:

1 * ленточный фильтр
