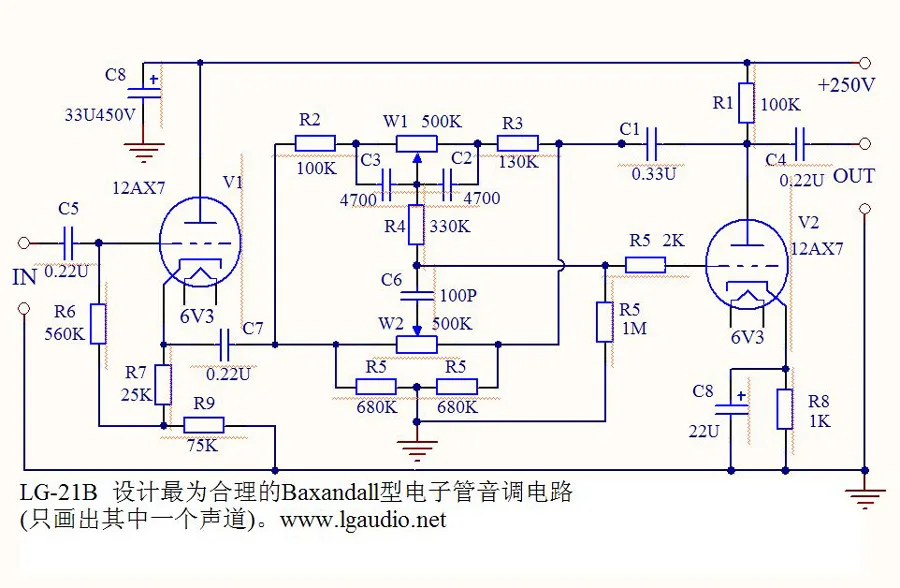

LG21B дизайн самый разумный Baxandall 12AX7 tone circuit: британский тип Baxandall tone control circuit.
Она была опубликована и использована как один канал. В нем используется тональная схема с низким искажением и частотой отрицательные отзывы. Несмотря на то, что это отрицательный отзывы о тональной цепи управления, он не выполняет все функции контроля тона с помощью β-петли. Он изменяет частотную характеристику соединительной части с V1, и вместе с изменением, предоставленным отрицательными отзывы, низкая частота и высокая частота увеличиваются или ослабляются. Характеристика этой цепи заключается в том, что диапазон управления очень широкий, и когда оба потенциометра расположены в среднем положении, можно получить плоскую кривую отклика.
Во время управления форма кривой отклика высоких частот почти не изменилась, но сдвинулась вдоль оси частот. Хотя кривая частоты басов не является постоянной, ее изменение меньше, чем у большинства непрерывно регулируемых цепей.
Baxandall type tone control circuit-лучшая тональная схема, она также широко используется сегодня в профессиональном звуковом оборудовании.
Электронное устройство в виде трубки имеет следующие преимущества по сравнению с дискретными компонентами и тонами op amp в качестве тональной цепи благодаря уникальному режиму работы: высокому входному сопротивлению, большому динамическому диапазону, малому тепловому шуму, хорошая переходная реакция, низкое искажение, хорошее чувство воздуха, простота цепи и многие другие преимущества.

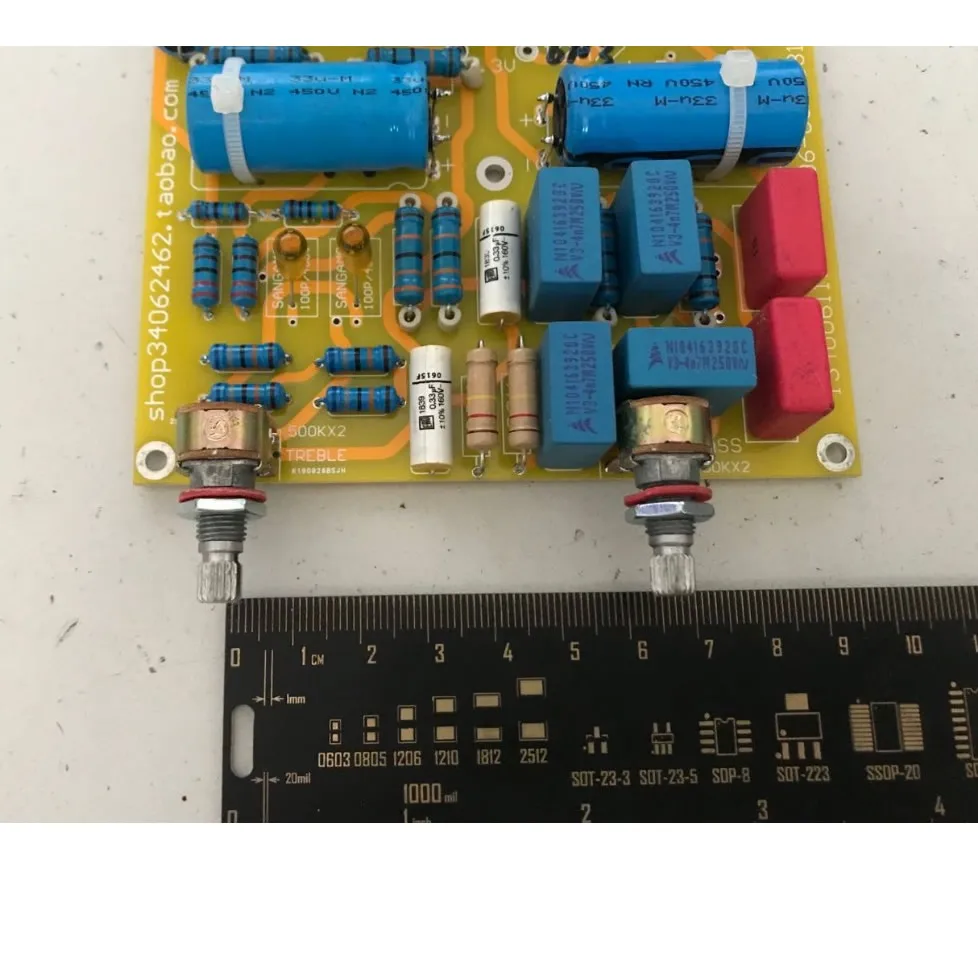

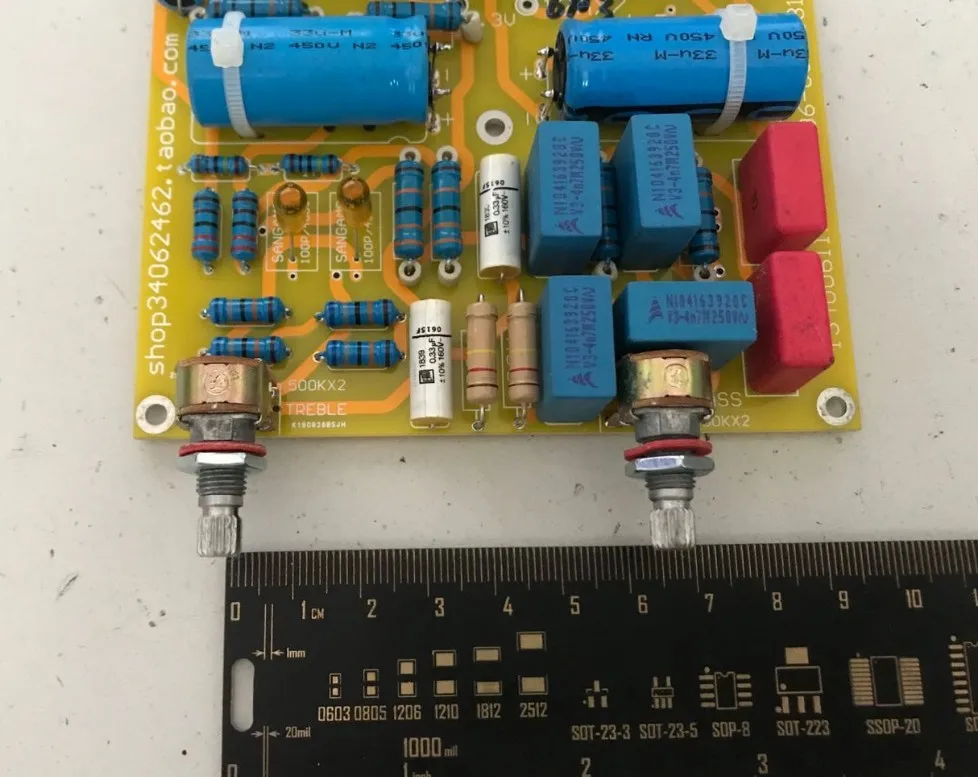

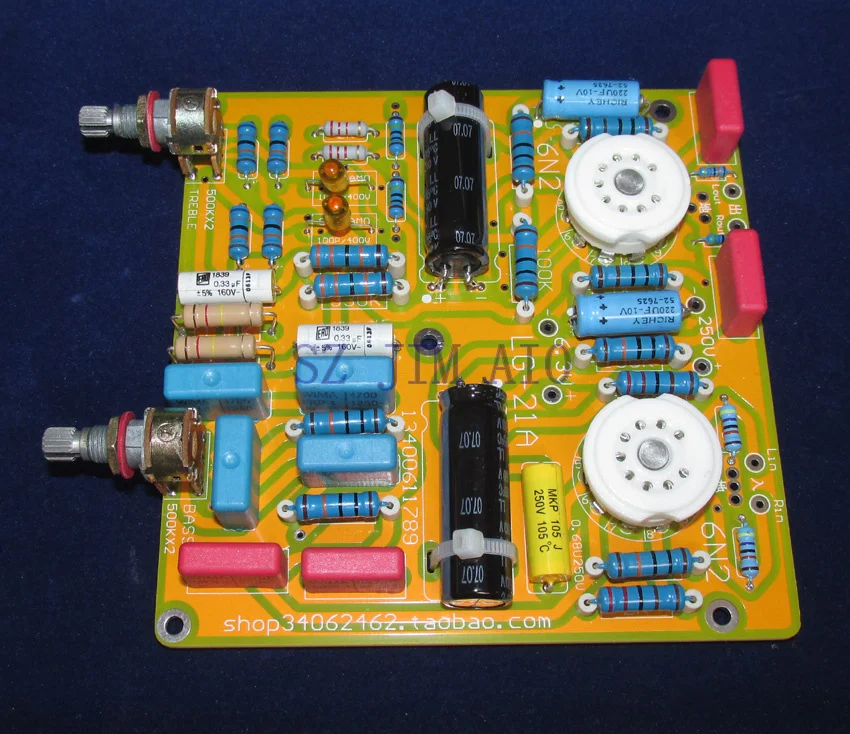

Двухсторонняя эпоксидная доска, импортные отечественные Металлические пленочные резисторы, Deweima/Sweden RIFA конденсатор делитель частоты, 500K двойной-подключенный потенциометр тройной и бас регулировки, Philips 33μ450V фильтрации и развязывания, deweima или шведский конденсатор муфта, высокочастотное керамическое Трубное сиденье.
Высокое напряжение 250V DC источника питания, накаливания 6,3 V DC источника питания.

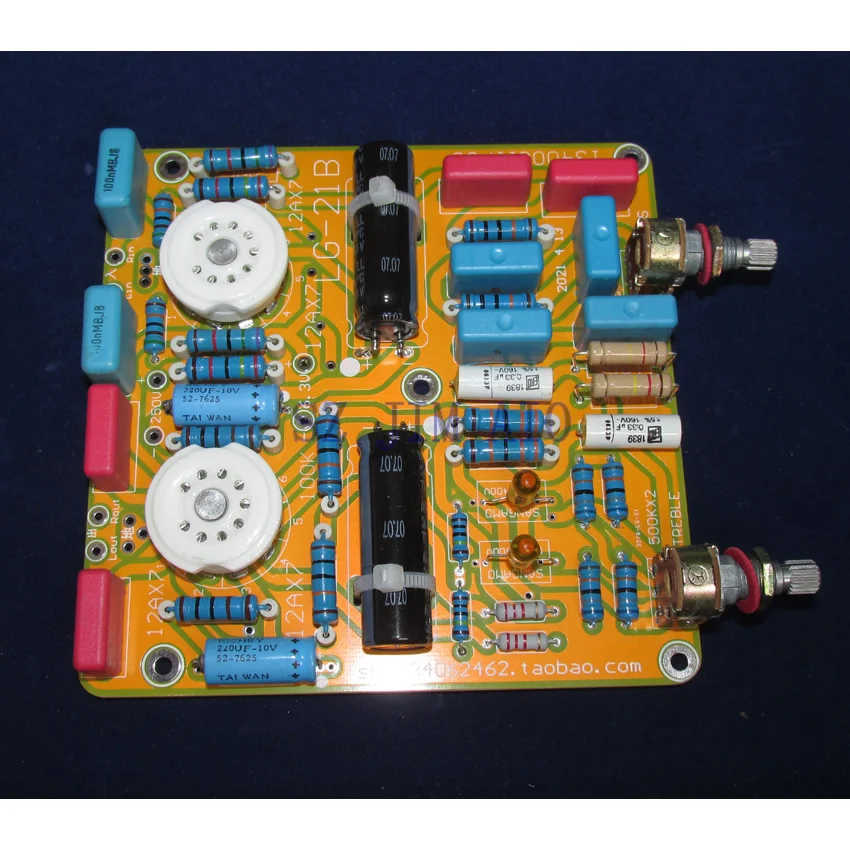

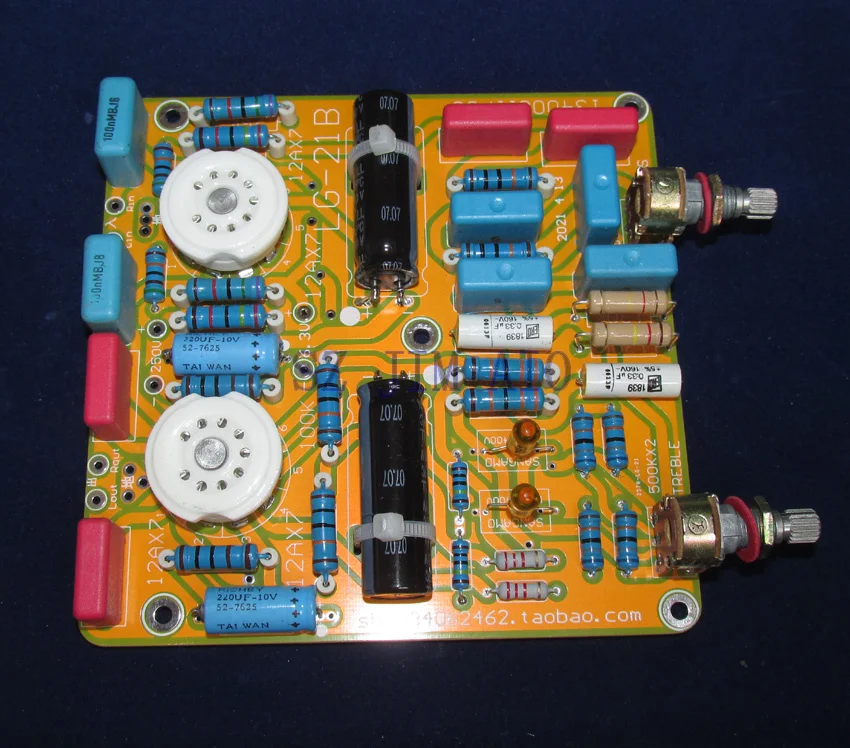

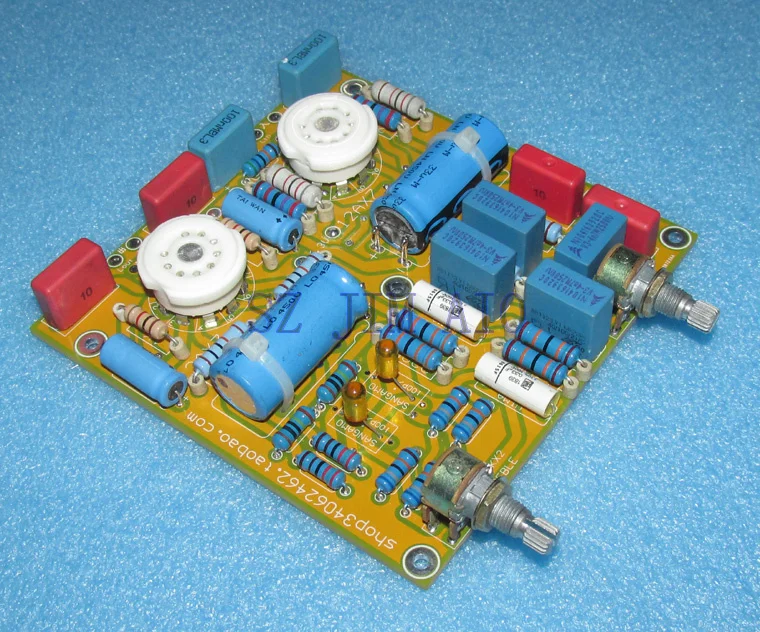

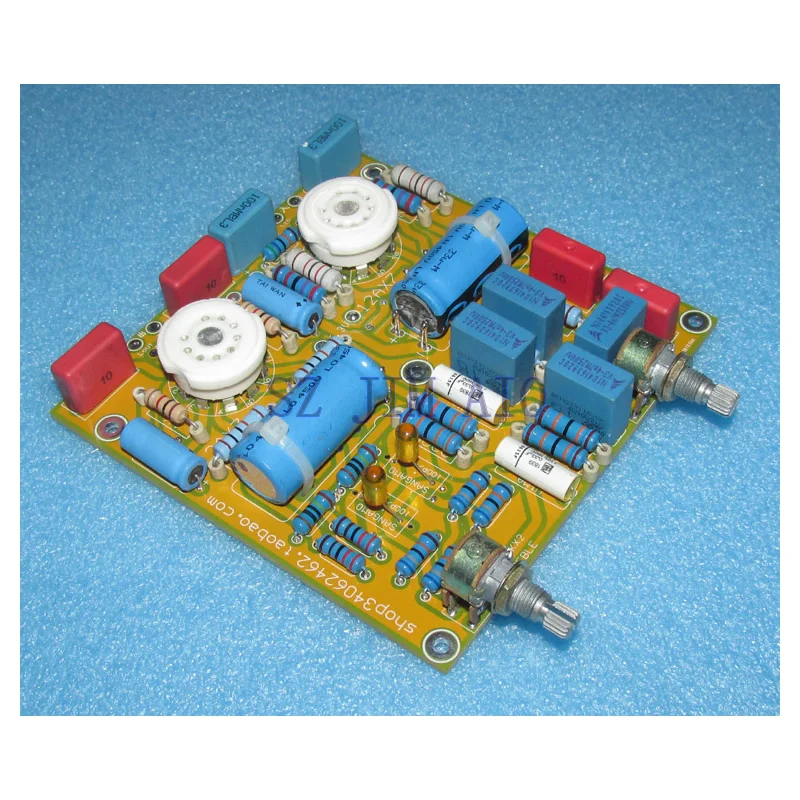

Код платы: LG-21B не будет выбран, потому что цвет различных досок в партии производства будет отличаться.
Подтверждение: из-за различных комплектных партий компонентов на готовой доске, типы, бренды, модели и спецификации некоторых компонентов будут немного отличаться. Компоненты и параметры, собранные на доске, будут превалировать! Некоторые компоненты на печатной плате-это товары, разбираемые вручную, и готовая плата продается нормально.
