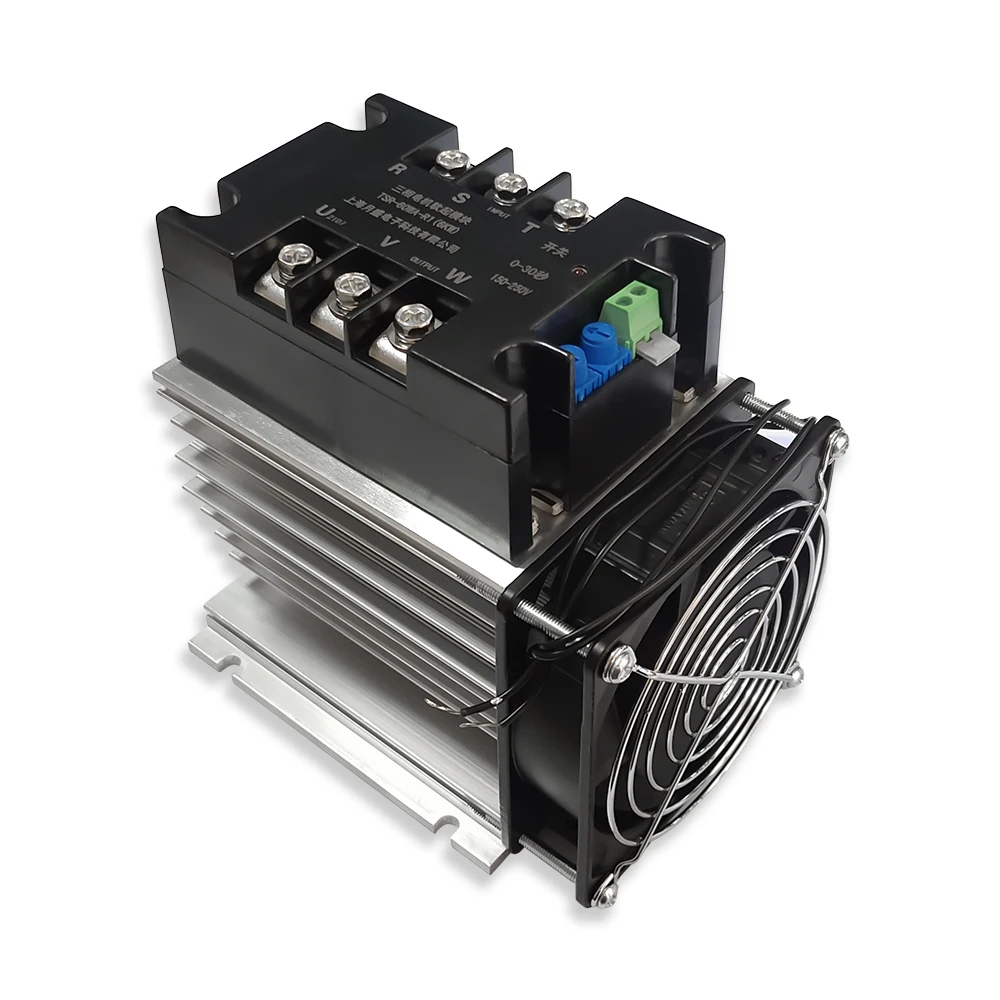

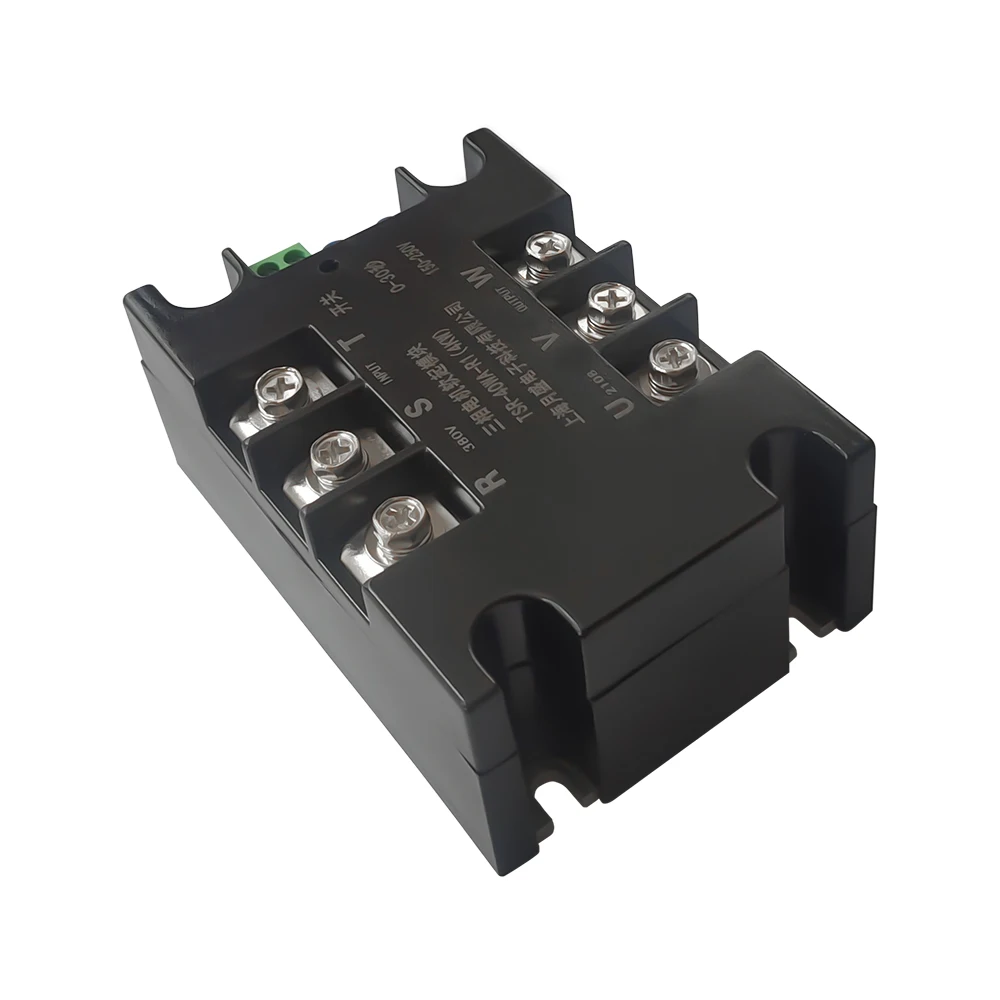

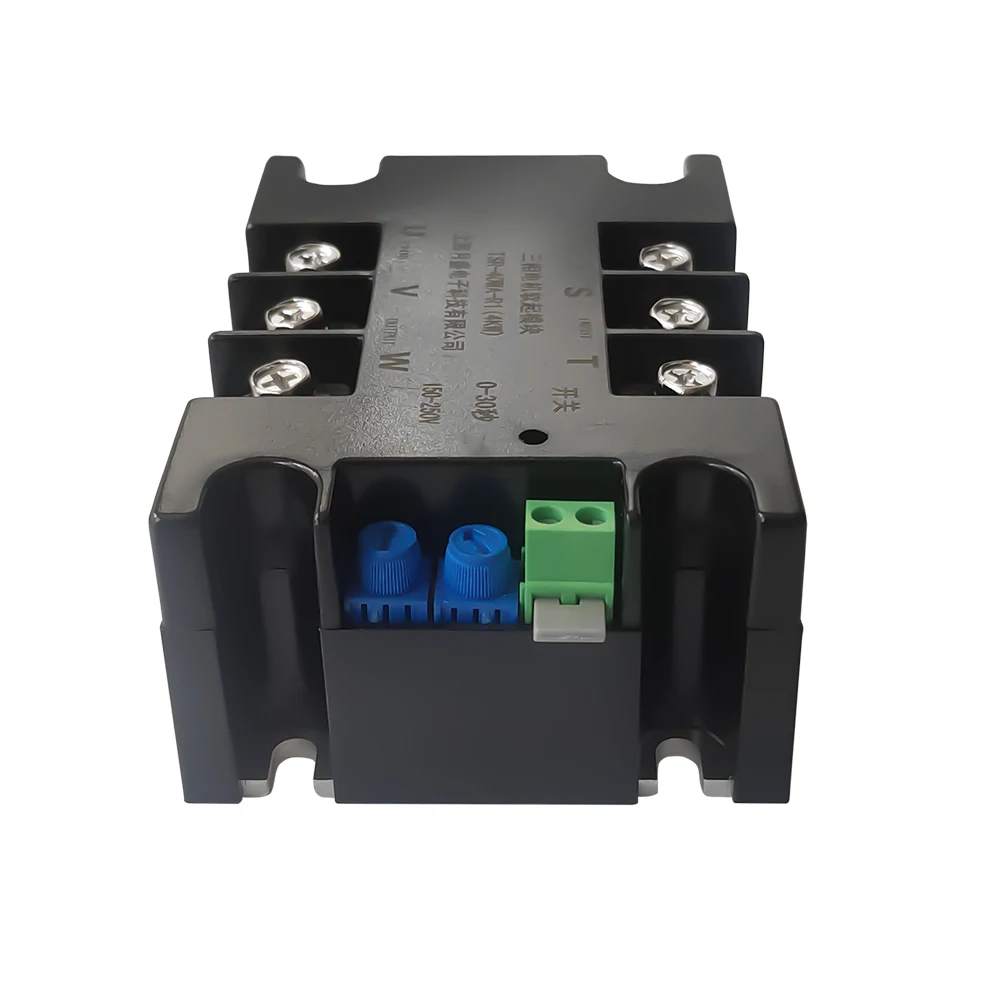

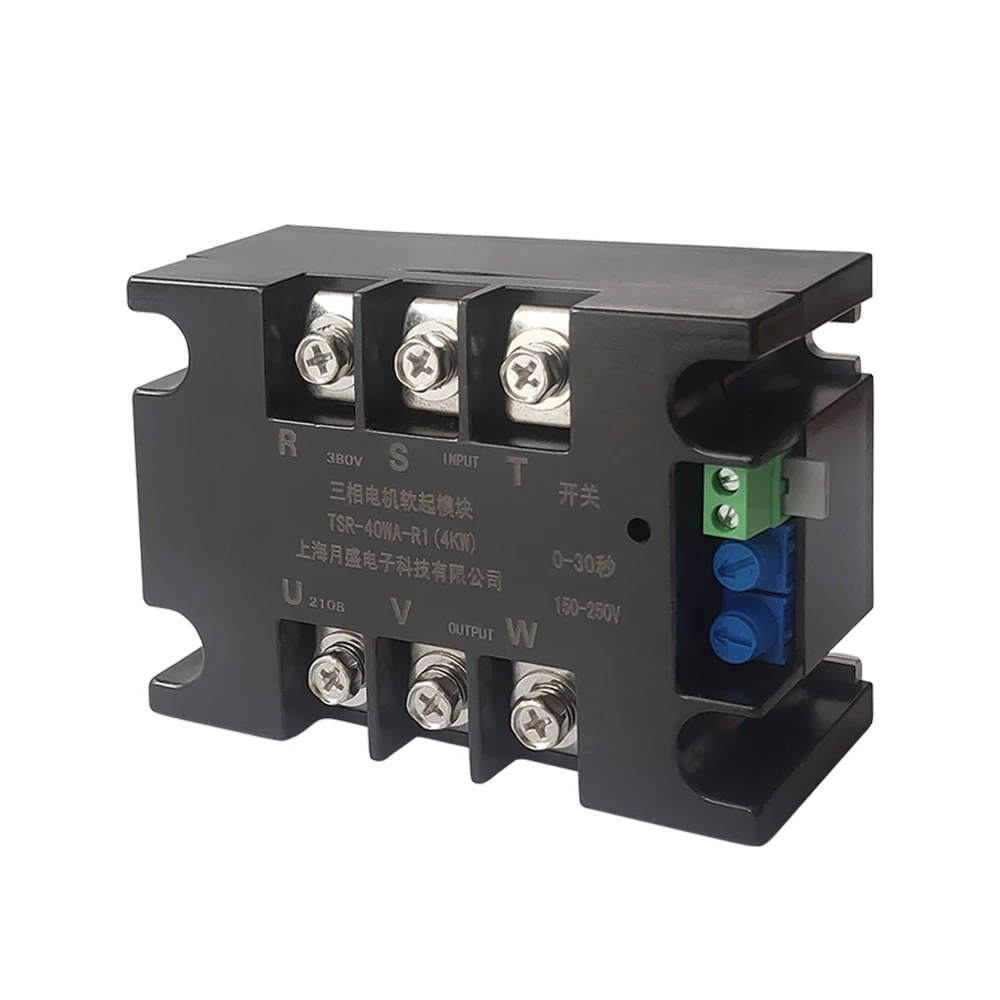

1 кВт, 2 кВт, 4 кВт, 6 кВт, 8 кВт, 10 кВт, 15 кВт, 20 kwr1, 380 В, контроллер модуля мягкого запуска двигателя, стартер, остановка, радиатор, трехфазный двигатель, Медленный запуск

Меры предосторожности при выборе твердотельных релейных продуктов:

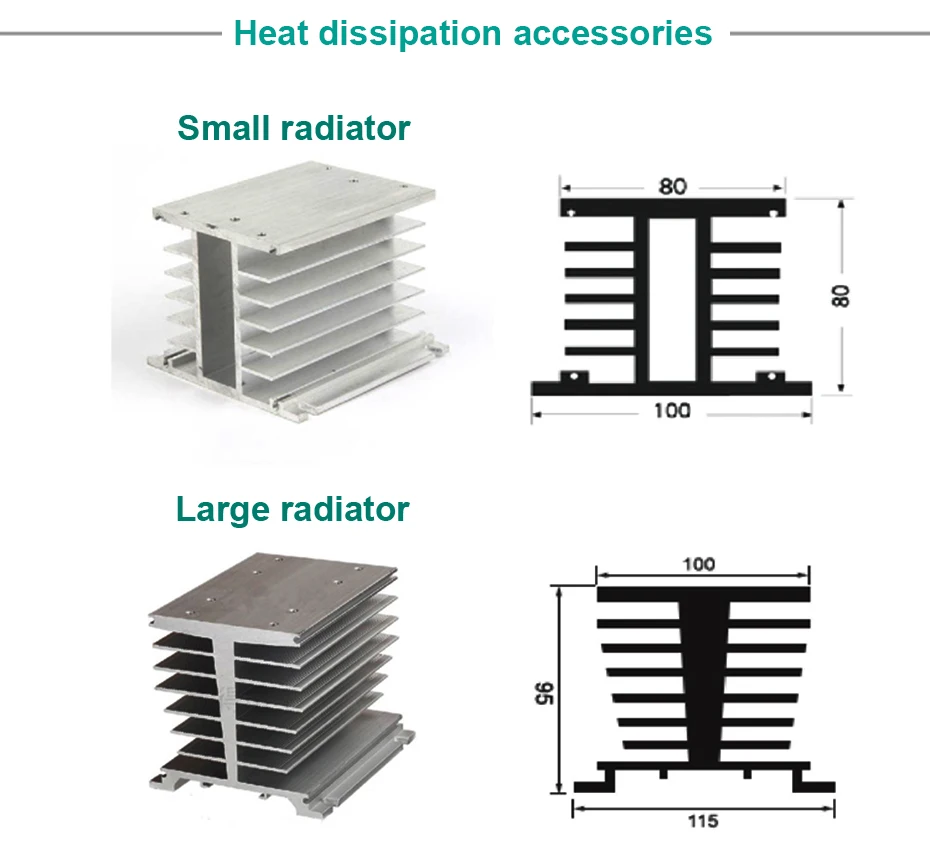

1. При выборе продукта различные текущие уровни должны быть защищены в зависимости от характера нагрузкиПредел (в чехол резистивной нагрузки, он может быть выбран в соответствии с 2-3 раза нагрузки тока. Индуктивная или емкостная нагрузкаКогда, он может быть выбран в соответствии с 3-5 раз нагрузки тока и более чем 5 раз двигателя.)2. В соответствии с соотношением тока нагрузки и температуры окружающей среды, когда температура окружающей среды высокая или состояние рассеивания тепла плохоеКогда это плохо. Сила тока должна быть увеличена. Для предотвращения короткого замыкания во время использования требуется вернуть нагрузкуЦепь соединена в серии с соответствующим переключателем быстрого отключения или быстрым предохранителем продукта.3. В чехол из индуктивные нагрузки, Варистор должны быть подключены параллельно на выходной оси, чтобы предотвратить повреждение контрольный тиристорный в чехол от перенапряженияТрубка. Выбор варистора (MOV): 430-470 в для 240 В и 440 В680-750 В4. Во время установки контактная поверхность между радиатором и изделием должна быть плоской, гладкой и чистойНанесите слой теплопроводящей силиконовой смазки равномерно на ее поверхность и, наконец, накройте ее плоской шайбой и пружинной прокладкойЗатяните винты фиксирующего кольца симметрично.5. Когда твердотельное реле выключено в первый раз, оно должно быть затянуто, пока оно все еще имеет остаточную температуруУстановите винт, чтобы сделать базовую пластину твердотельного реле и поверхность радиатора в близком контакте для достиженияИдеальная теплоотдача.6. Номинальный ток различных моделей твердотельных реле является номинальным током, когда температура окружающей среды составляет 40 ℃Ток, поэтому отвод тепла должен быть достаточным!7. Не используйте мультиметр в конце загрузки, чтобы оценить качество товара!

Советы: Эта ссылка поставляется по умолчанию R1, (если вам нужен R2.R3, пожалуйста, оставьте сообщение перед размещением заказа.)

Модуль soft start теперь имеет три программы:1.TSR-40WA-R1 имеет мягкий старт и не останавливает2. TSR-40WA-R2 имеет мягкий старт и мягкий стоп (сколько V начинается от того, сколько V начинается)3. TSR-40WA-R3 имеет мягкий старт и мягкий стоп (мягкий стоп до 0)

Использование: водяной насос, вентилятор, воздушный транспорт, обычный мягкий запуск двигателя, замена мягкого запуска инвертора, вместо мягкого запуска звездочного треугольника, проводка очень проста, не нужно подключать байпасный контактор, мощный.

Трехфазный модуль мягкого запуска двигателя может работать в течение длительного времени, не Переключая контактор. Выбор: 10 А для 1 кВт, 20 А для 2 кВт, 30 А для 3 кВт, 40 А для 4 кВт, 60 А для 5-6 кВт, 80 А для 7-8 кВт, 9-10 кВт для 100 А, 11-12 кВт для 120 А, 13-15 кВт для 150 А, И 20 кВт для 200А. Чем выше мощность двигателя, тем большим должен следовать радиатор. Этот продукт был продан более тысячи штук, и только некоторые места не подходят для двигателя. Для получения подробной информации о том, как поставить радиатор, пожалуйста, обратитесь в магазин! Этот продукт может поставляться в большом количестве

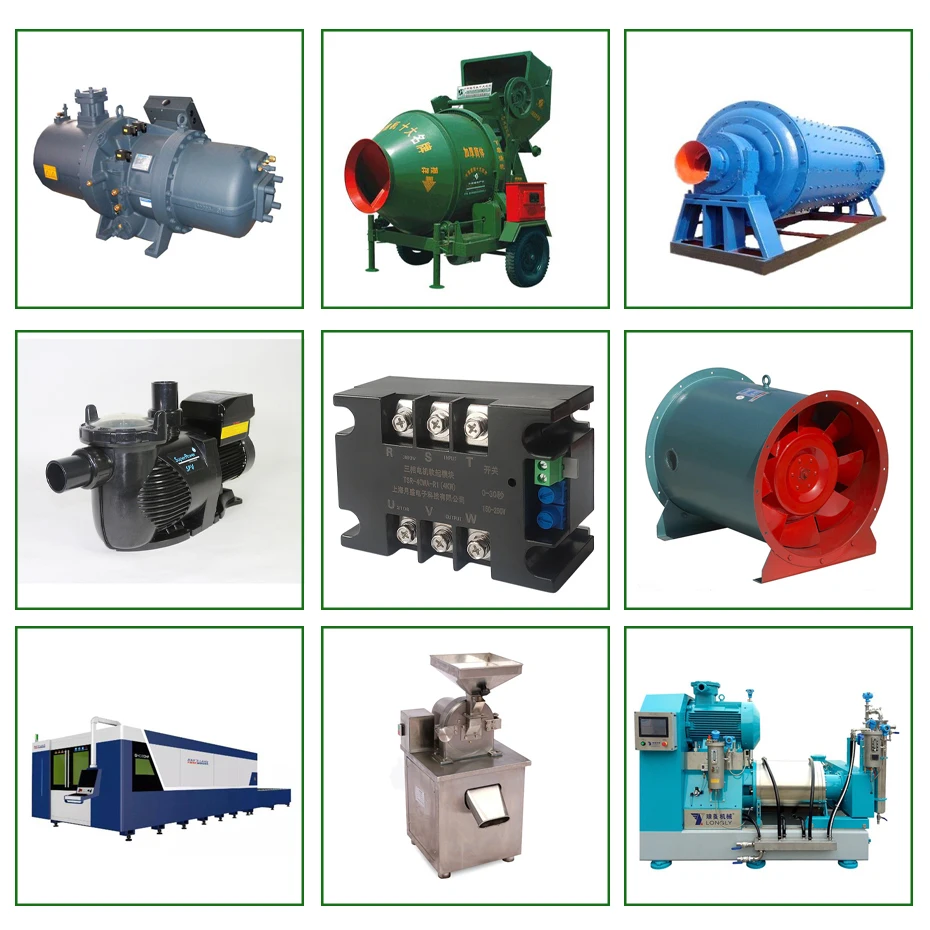

Применимое место

Он может широко использоваться в вентиляторах, насосах, ленточных конвейерах, шаровых мельницах, конвейерах и компрессорах. Это идеальная замена для традиционного преобразования звезда/Дельта, авто-соединенный бак, магнитно управляемый бак, инвертор и другие Понижающие пусковые устройства. Продукт является безопасным и надежным.Нефтяной, химической, пожарной, строительной, металлургической, строительных материалов, горнодобывающей промышленности, охраны окружающей среды и т. Д.

При регулировке пускового потенциометра до половины исходное напряжение составляет 200 вМаксимальное время устройство плавного пуска потенциометр составляет 30 секунд, что соответствует 380V во всем процессеНапример, когда полное напряжение настраивается на минимальное: исходное напряжение 0 В занимает 0 секунд (не рекомендуется, чтобы ниже напряжение, чем больше исходный ток)Источник питания 220 В: при полной настройке до половины время мягкого запуска от 55 в до 220 В составляет около 22 секундИсточник питания 220 В: когда он полностью отрегулирован до максимума, исходное напряжение от 110 В до 220 В занимает 15 секундИсточник питания 380В: при полной настройке до половины время мягкого запуска от 95 в до 380 В составляет около 22 секундМощность питания 380V: в тех случаях, когда полностью регулируется по максимуму, Пусковое Напряжение 190V до 380V 15 секундЕсли два или более моторов подключены параллельно, общая мощность должна быть более x1.2 разЭтот модуль принимает тиристорный фазный принцип снижения напряжения медленного запускаВремя мягкого запуска регулируется в течение 30 секунд (время подъема относится к 0-220 В). Когда основной источник питания составляет 220 В, Пусковое напряжение может быть отрегулировано от 0-110 В до номинального напряжения 220 ВЕсли основной источник питания 380 В, Пусковое напряжение может быть отрегулировано от 0-180 в до номинального напряжения 380 В.Существует два способа использования:1. Когда выключатель закрыт, основной источник питания включен, и начинается мягкий запуск.2. Используйте переключатель для управления, закройте мягкий старт и остановите при отключении.

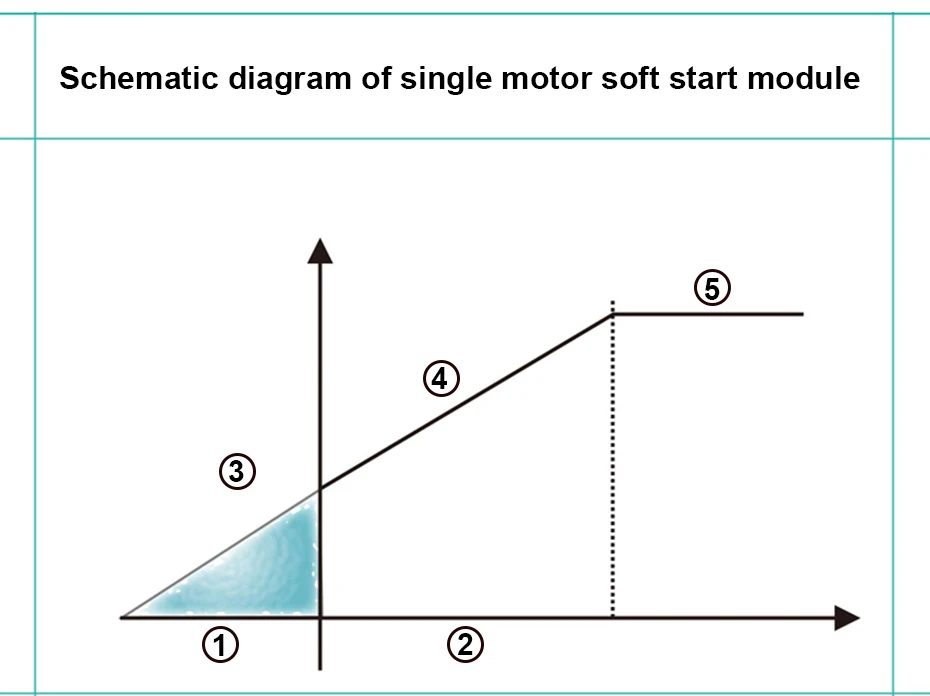

1. Низкий уровень напряжения не работает2. Мягкое Пусковое напряжение (ы)3. Пусковое напряжение (В)Стартовое напряжение может быть набор (220V) 55vac-110vacПусковое напряжение (380 В) может быть установлено на 95vac-190vac4. Мягкий процесс запуска двигателя5. Постоянное напряжение (В)

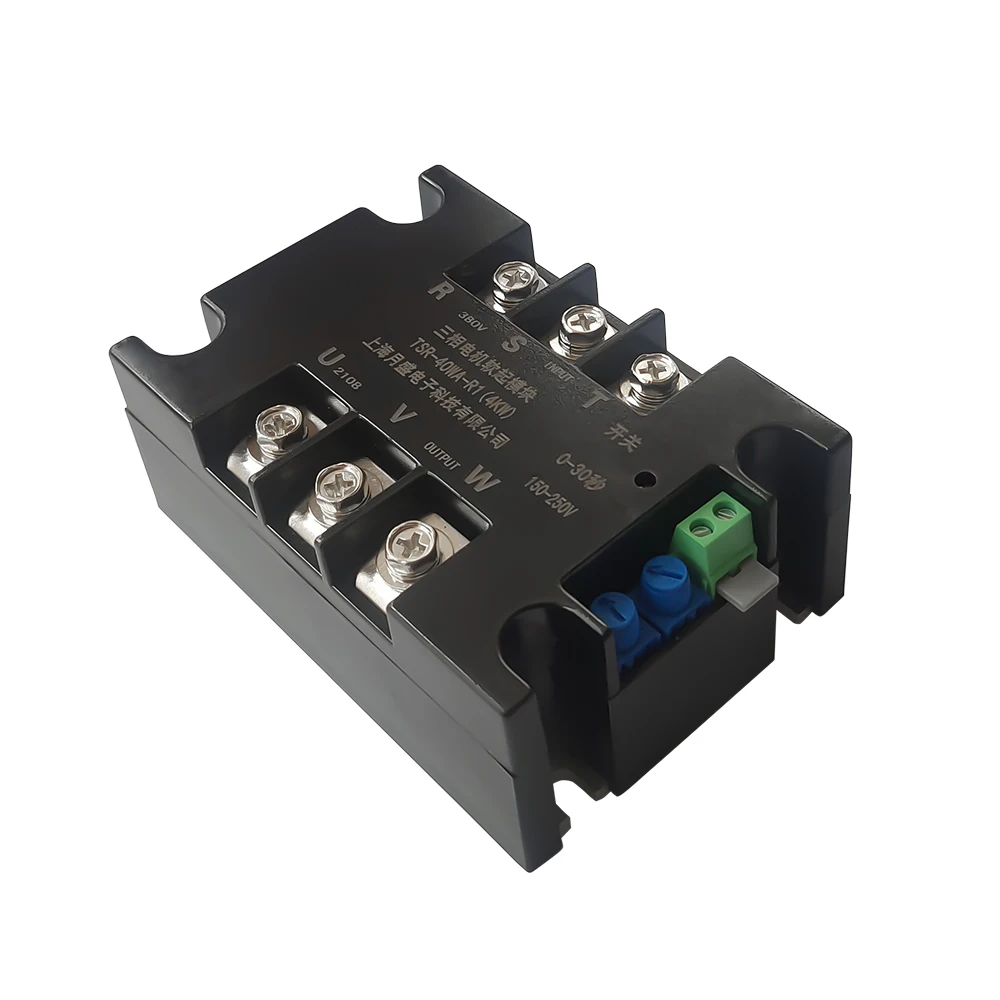

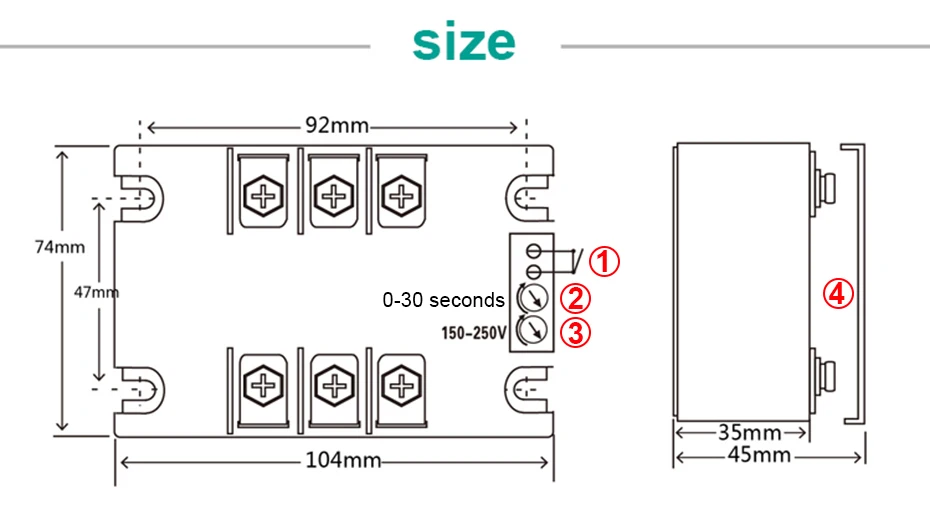

1. Переключатель2. Мягкое время запуска регулируется3. Пусковое напряжение регулируется4. Защитный чехол

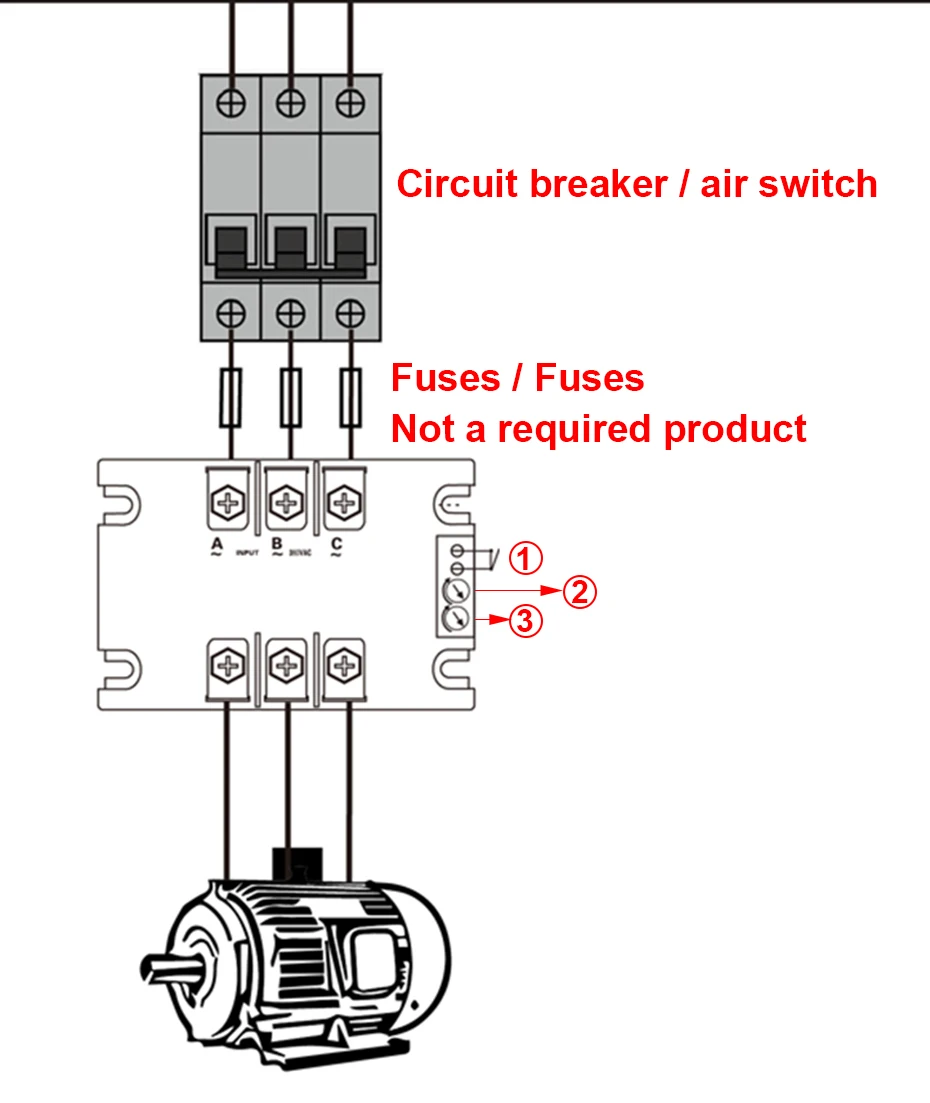

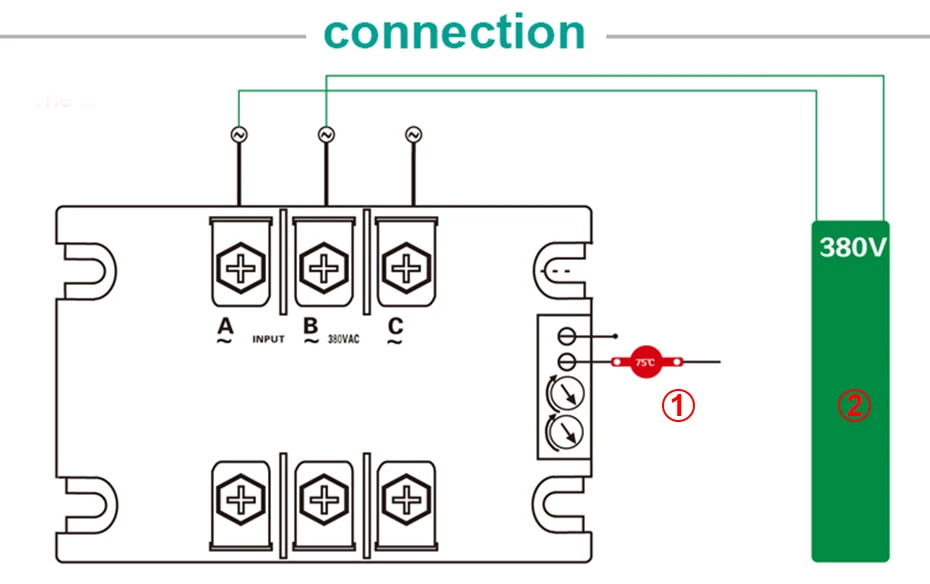

Подключение

Мягкое время запуска регулируется в течение 30 секунд (время подъема относится к 0-380 В), и Пусковое напряжение может быть отрегулировано от 150-250 В до номинального напряжения (380)Модуль soft start теперь имеет три программы:1. Имеет ли tsr-40wa-r1 мягкий старт или мягкий стоп,2. Tsr-40wa-r2 имеет мягкий старт и мягкий стоп (запуск и остановка как можно больше V),3. Tsr-40wa-r3 имеет мягкий старт и мягкий стоп (мягкий стоп до 0)

Примечание:

1. К выключателю не должно быть приложено напряжение2. Доставка по умолчанию R1 без специальных требований3. Модуль должен быть оснащен теплоотводом и вентилятором ·ЧетыреПожалуйста, обратите внимание, если требуется мягкий стоп5. Пожалуйста, не регулируйте время мягкого запуска до 0, то есть против часовой стрелки до конца (около 4 часов)

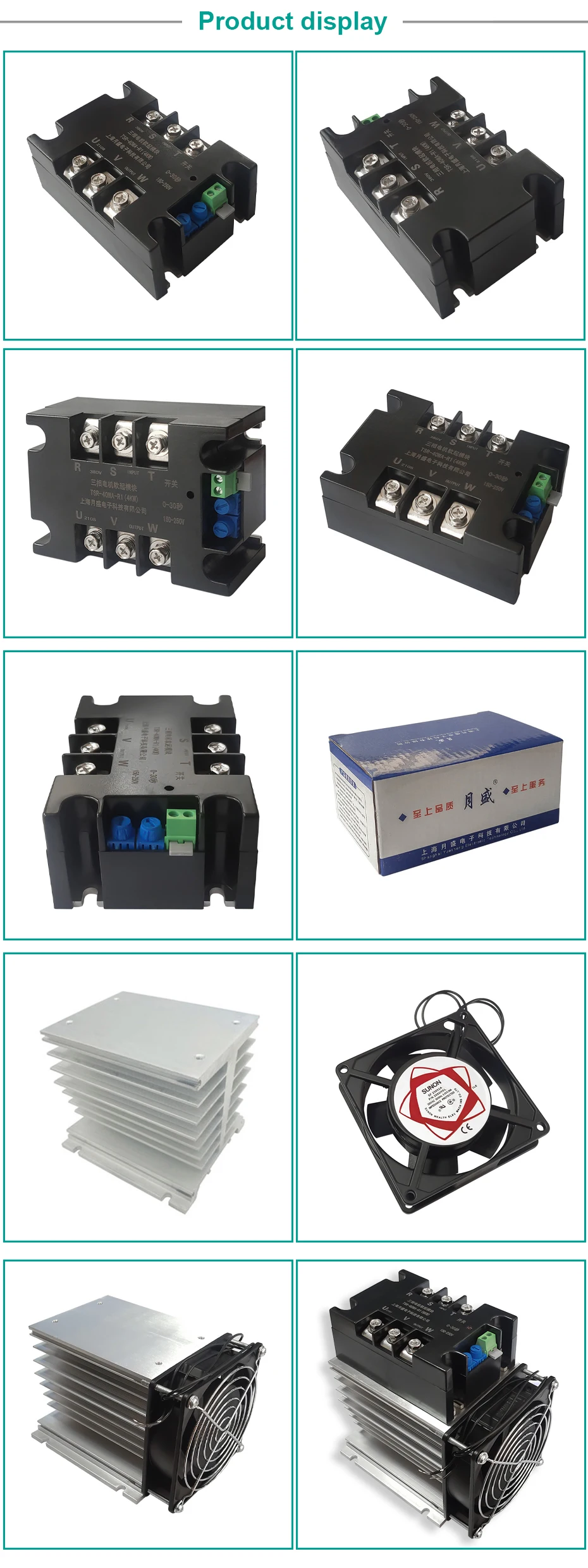

1. Просто наденьте на любой2. Вентилятор

Обратите внимание, что для R2 или R3 с мягкой остановкой трёхфазная мощность ABC не может быть отключена, а запуск и остановка должны контролироваться переключателем терминала на модуле. Если двигатель оснащен тормозом, мягкий стоп не может работать

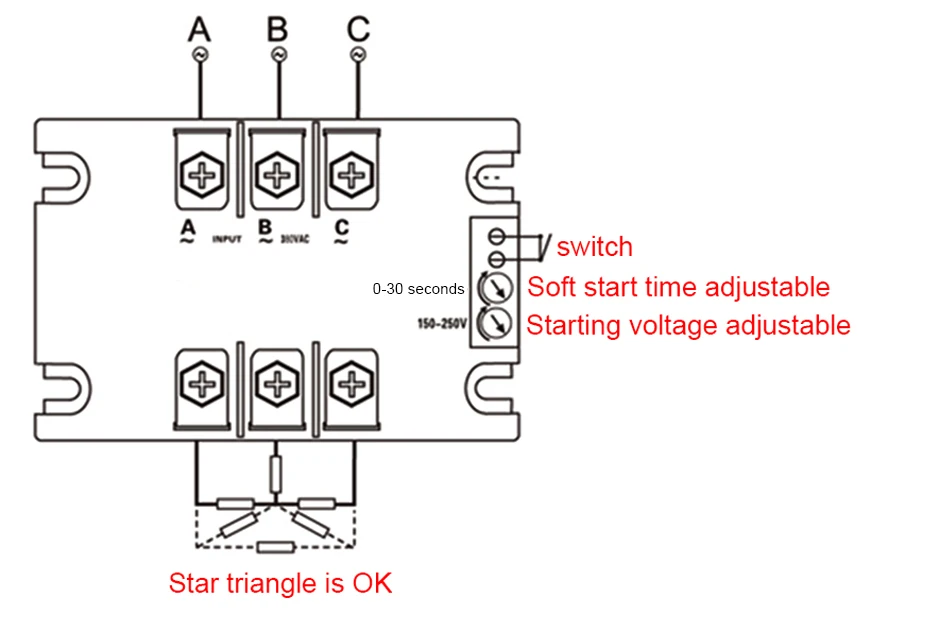

1. Мотор вкл/выкл/старт/стоп можно контролировать здесьR2 или R3 с мягкой остановкой должны быть выключены с помощью этого переключателя2. По часовой стрелке регулируется время запуска3. Пусковое напряжение двигателя может регулироваться по часовой стрелке, что, как правило, является стандартным и может быть соответствующим образом отрегулировано для тяжелой нагрузки

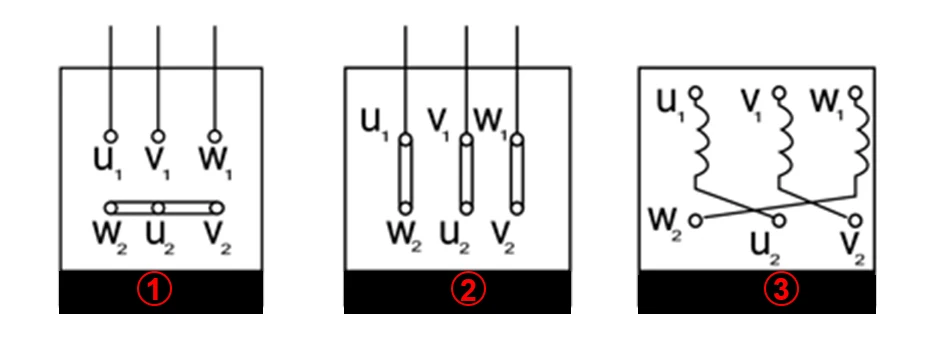

1. Соединение Star (Y)2. Соединение треугольника (Triangle)3. Внутренняя обмотка подключения

Что такое опасности непосредственного запуска мотора

1. Повреждение машин и оборудования2. Повреждение электропитания двигателя3. Повреждение изоляции двигателя и уменьшение срока службы двигателя4. Вызывает колебания напряжения в электросети, влияющие на работу другого оборудования на той же электросети5. Пусковой ток содержит большое количество высокочастотных гармоник, которые вызовут высокочастотный резонанс с параметрами цепи сетки и повлияют на оборудование

Меры предосторожности

1. Нагрузка должна быть подключена во время использования или отладки (например, результаты тестирования без нагрузки не допустимы). Не забывайте легко регулировать мягкое время начала до минимального (пусковой ток большой, поэтому легко сжечь модуль)2. Не переносите напряжение на боковом выключателе управления (достаточно сухого контакта)3. Рекомендуется установить радиатор и вентилятор для этого модуля4. Пожалуйста, не регулируйте время мягкого запуска до 0 до конца против часовой стрелки (около 4 часов)

Обратите внимание, что для R2 с мягкой остановкой входящая линия питания не должна быть отключена, а переключатель терминала на стороне модуля должен использоваться для управления запуском и остановкой. Если двигатель имеет тормоз, мягкий стоп не имеет эффекта.

Если у вас возникли проблемы, не поймите, вы также можете обратиться в службу поддержки клиентов ~
