Последнее обновление, коаксиальный Оптический USB декодер L1541DAC gold TDA1541 fever (без чипа TDA1541)готовая машина

Последнее обновление L1541DAC gold TDA1541 fever Декодер коаксиальный Оптический USB (без TDA1541 чип)

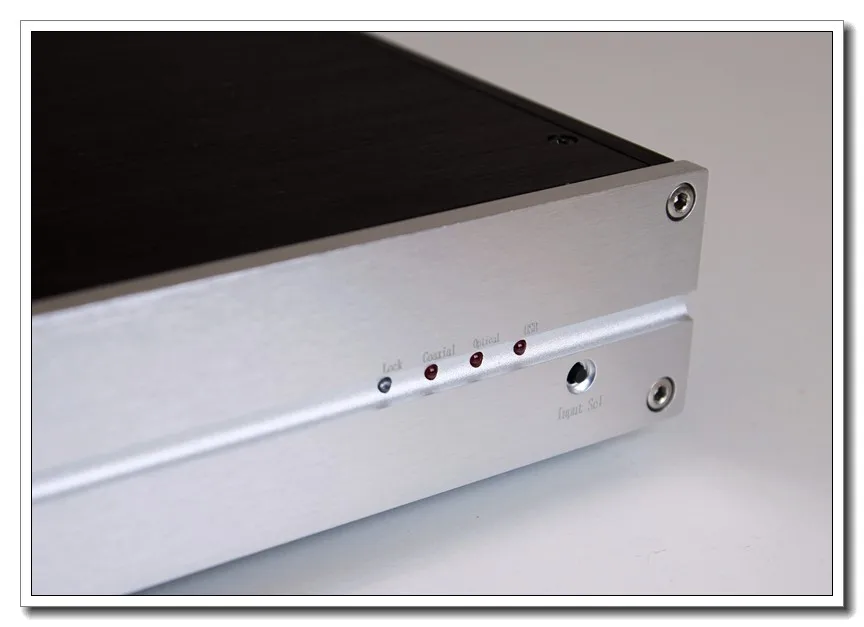

Панель: белая панель, черная панель

Не содержит чип TDA1541

L1541DAC Золотой аудио декодер

Для удобства друзей, которым нравится DIY, этот декодер обеспечивает два режима продаж: комплект и готовое изделие:

Белый: PCB + все компоненты чипа + CS8416 + чип EEPROM + STC11F02E (Программа мониторинга записи)

Это готовая машина (за исключением чипа TDA1541).

1. Электрические параметры:

Цифровой вход: коаксиальный, оптический, USB с L2706USB

Аналоговый выход: аналоговый выход RCA.

Скорость цифрового ввода: 16 бит, 44,1 K 48K.

Уровень аналогового выхода: 2Vrms.

Источник питания: ac220в.

2. Физические параметры:

Объем: ширина 220 Высота 52 глубина 191

Вес: 2,7 кг

Для того, чтобы играть в эту классику, мы делаем это:

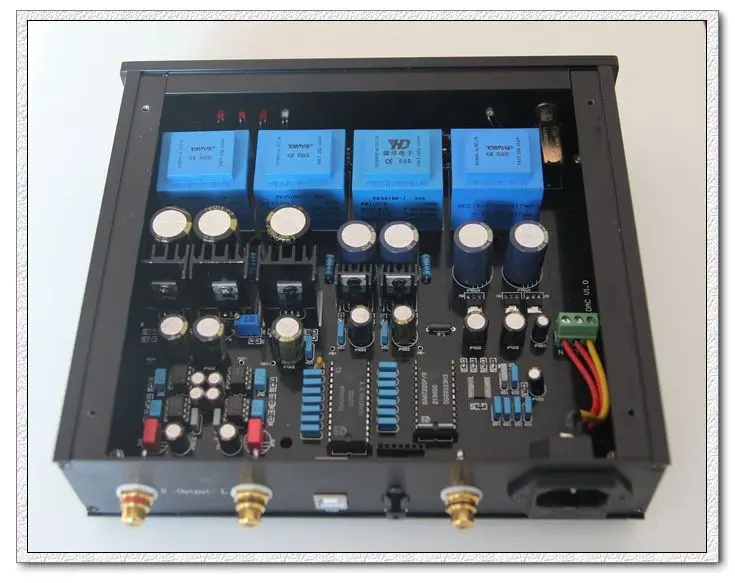

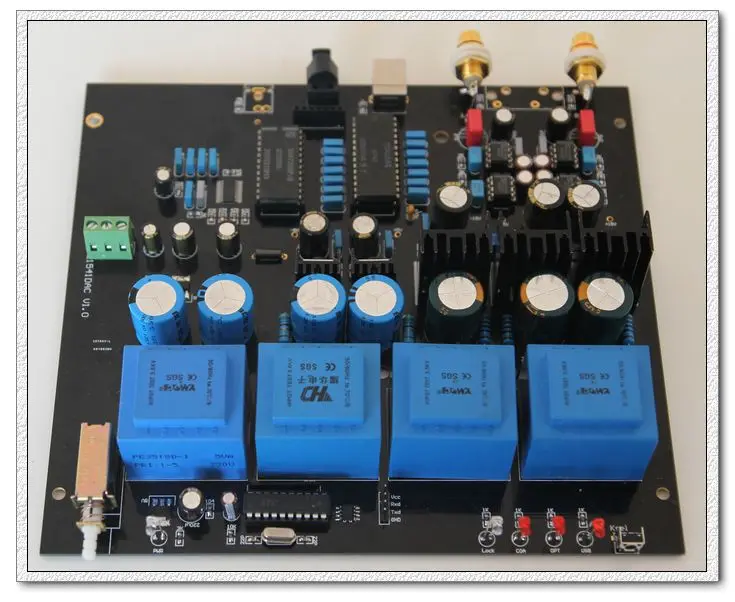

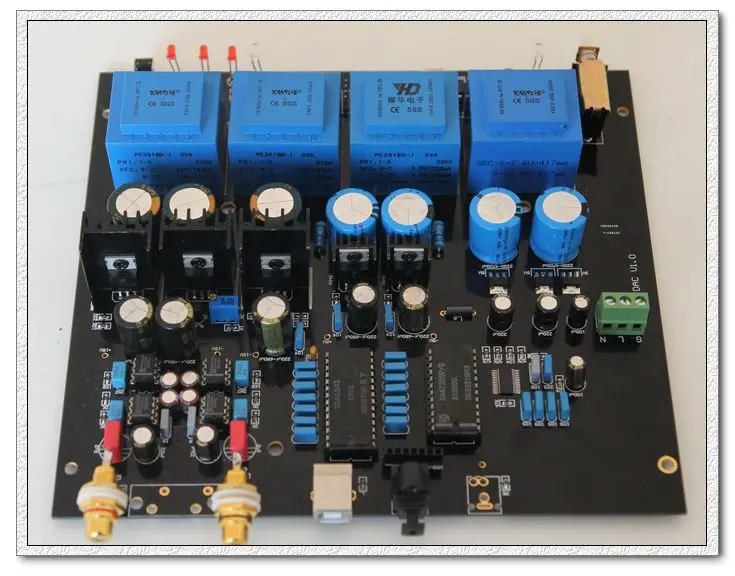

Источник питания: четыре высококачественных герметичных трансформатора используются для строгого различия между цифровым источником питания, блоком питания декодирования и источником питания LPF. Для чипа TDA1541 два отрицательных напряжения (-5 В, -15 в) используют два трансформатора, чтобы избежать введения петли питания LPF-15 в вызывает перекрестное взаимодействие!

Пять комплектов параллельного регулируемого источника питания: детали декодирования и динамики полностью прилагаются. Есть много споров о различных цепях питания, но недостатки параллельного регулирования напряжения являются только низкой эффективностью и высокой стоимостью. Качество определенно не сопоставимо с любой серией регулирования напряжения. Его внутреннее сопротивление источника питания, пульсация, переходное время отклика и другие регулирование напряжения схема не находится на уровне.

Цифровой прием MCU с мягким контролем: микрокомпьютер динамически оптимизирует параметры и регулирует фазовый детектор чипа приема (CS8416), чтобы автоматически адаптироваться к скорости входного кода и минимизировать дрожание.

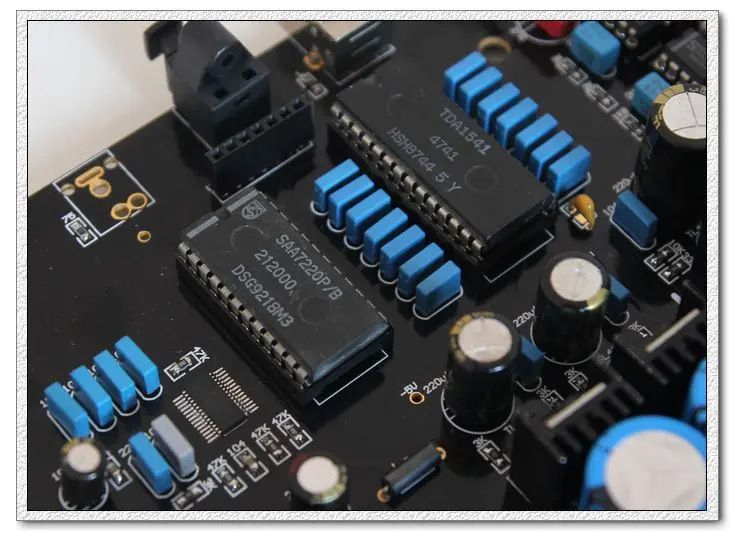

Основной цифровой фильтр: Короче говоря, любой декодер TDA1541, который не использует цифровой фильтр SAA7220, больше не является звуком 1541.

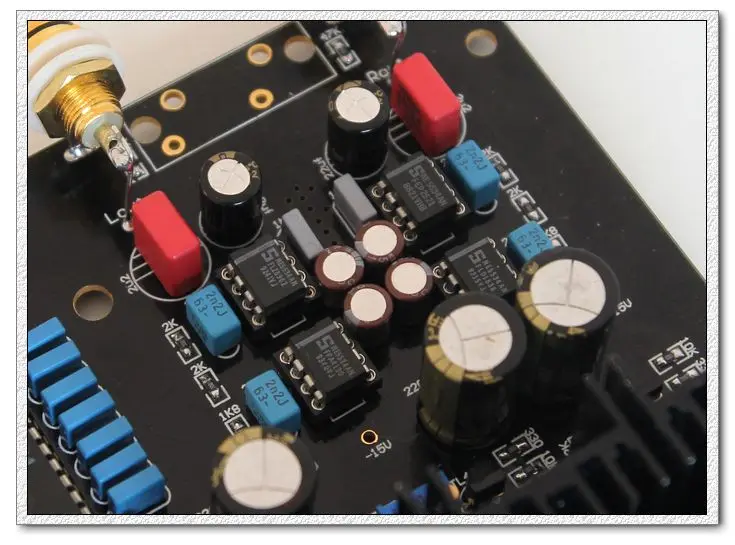

Тщательно разработанная Двухступенчатая схема LPF: это декодирование использует четыре одиночных op amps для завершения двухступенчатой низкочастотной цепи LPF. Это очень важный дизайн, и его способность вождения и характеристики цепи LPF гарантированы.

Детальный дизайн также близок: множество деталей определяет успех или сбой, и детали этого декодера не срываются. Простое управление и расположение в одном ходу, даже если расположение двойного конденсатора выходного соединения находится (легко настроить), он может внимательно отражать несравненное положение.

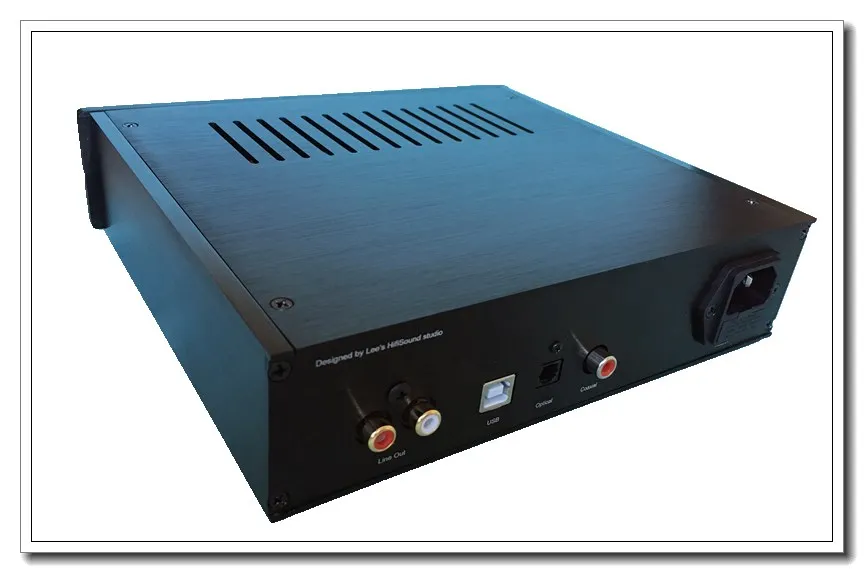

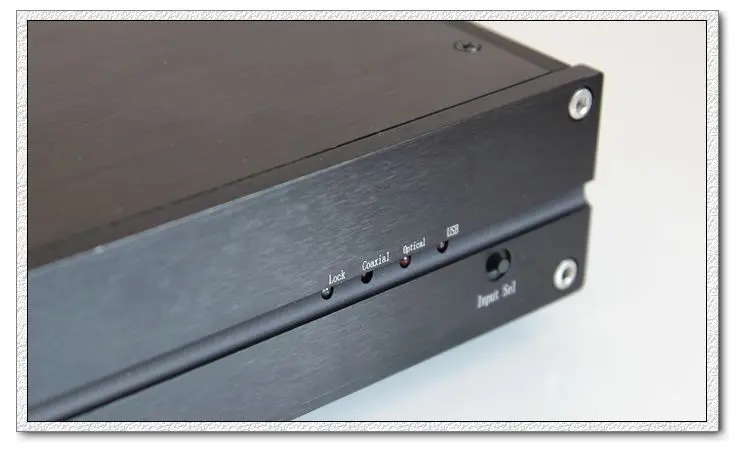

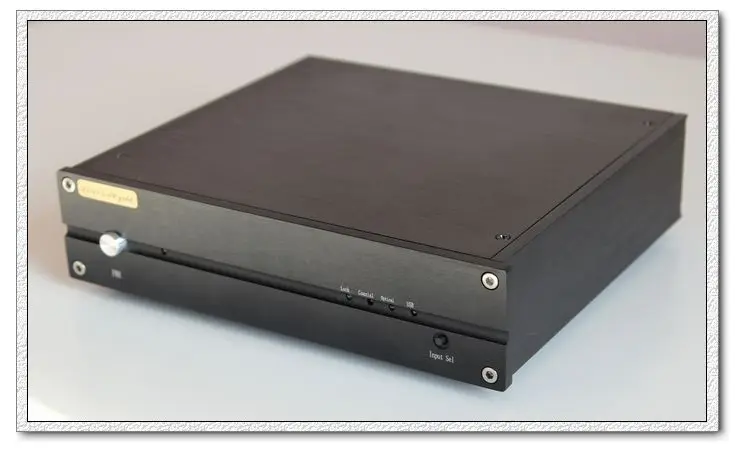

Высококачественный и элегантный внешний вид: пожалуйста, посмотрите на Фактическое изображение, вы можете сравнить его с декодером на Taobao. С точки зрения внешнего вида, считается, что наш L1541DAC gold является флагманом, ЧПУ точная обработка, высококлассный процесс окисления, с лазерной надписью!

Материалы для лихорадки: для TDA1541 из нескольких сотен юаней, четыре герметичных трансформатора питания, параллельная Стабилизация напряжения, MCU мягкий контроль, большое количество компонентов лихорадки (Panasonic, Philips, ELNA, wima конденсаторы), оригинальный дизайн, мы являемся первым в качестве звука, стоит второй!

Более поздние изменения в дизайне настройки (очень важно, друзья, которые покупают наборы, пожалуйста, обратитесь к):

1. Одночиповый микрокомпьютер SFC11F02E с внутренним хранилищем обновлен, и рабочий статус декодирования памяти программы мониторинга использует более стабильную внутреннюю флэш-память, поэтому Внешняя вспышка 24C02 не должна быть спаяна (маленькая микросхема в посылка SOP8 на правой стороне MCU), И комплект больше не поддерживает.

2. Есть два 1N конденсатора в части LPF, измененные на Epcos 2N2.

3. Выходная соединительная часть принимает nichicon MUSE 47 мкФ безэлектродный конденсатор или Philips осевой конденсатор лихорадки. Товар доставляется случайным образом и также может быть указан. Оригинальный дизайн Wima parallel ELNA отменен.

4. op amp может дополнительно обновить LT1028. Я сравнил OPA627, LME49710 и другие op amps. LT1028 будет более подходящим, и звуковая линия будет более детальной.

Что касается качества звука: причина, по которой чип TDA1541 длится долгое время, имеет очень очевидные характеристики. Это почти самый аналоговый чип наличными. Высокая частота великолепна и не кружится, низкая частота глубокая и стабильная, а Промежуточная частота ярче. Принимая Текущий основной чип 192K, как коэффициент 1541, на самом деле, перед скоростью кода 16 бит 44,1 K, даже если он может превышать 1541 чипа с точки зрения параметров, есть очень мало чипов. По оценке, 99% жестких дисков может быть 44,1 K CD-музыки.
