Happymodel ELRS F4 2G4 AIO 5in1 Контроллер полета встроенный SPI 2,4 ГГц ELRS RX
Был запущен первый в мире Полетный контроллер AIO 5in1 F4 со встроенным SPI 2,4 GHz ExpressLRS ресивером. В Контролер полетов интегрирует SPI контролируемых 2,4 ГГц ExpressLRS приемник, Dshot протокол 4-в-1 ESC, 5,8 ГГц 40ch/видеопередатчиком и Betaflight OSD. Ультра-малый размер и ультра-стабильный диапазон дистанционного управления могут улучшить диапазон оригинального приемника SPI. А также потому, что 2,4 ГГц ExpressLRS Приемник оснащен SX1280 радиочастоты чип с высокой чувствительностью, высокая пакет и низкой задержкой, этот Контролер полетов является то, что все Гонки/Фристайл пилотов. Он подходит для использования в крошечной гонке whoop или беззубочистом фристайле, а также может использоваться в Сверхлегкой наноплатформе с большим диапазоном 1S.
Характеристики:
Контроллер полета
MCU:STM32F411CEU6 (100 МГц, 512K вспышка)Датчик: MPU-6000(SPI соединение)Оригинальный whoop Размер совместимИсточник питания: 1S вход батареи (DC 2,9 V-4,35 V)Встроенный 5A (каждый) Blheli_S 4in1 ESC Dshot600 готовВстроенный Betaflight OSD (управление SPI)Встроенный 5,8G VTXВстроенный inSPI ExpressLRS 2,4 GHz приемник
Встроенный 5V 1A BEC
Цель прошивки контроллера полета: CRAZYBEEF4SX1280
Бортовой 4в1 ESC
MCU обновлен до EFM8BB21Источник питания: 1S LiPo/LiPo hvтекущий ток: 5A непрерывный пик 6A (3 секунды)Поддержка blhelisuit programmableЗаводская Прошивка: O_H_5_REV16_8.HEXПротокол по умолчанию: DSHOT600
OnboardSPI ExpressLRS 2,4 GHz приемник
Вариант скорости пакета: 25 Гц/50 Гц/150 Гц/250 Гц/500 ГцРадиочастота: 2,4 ГГц

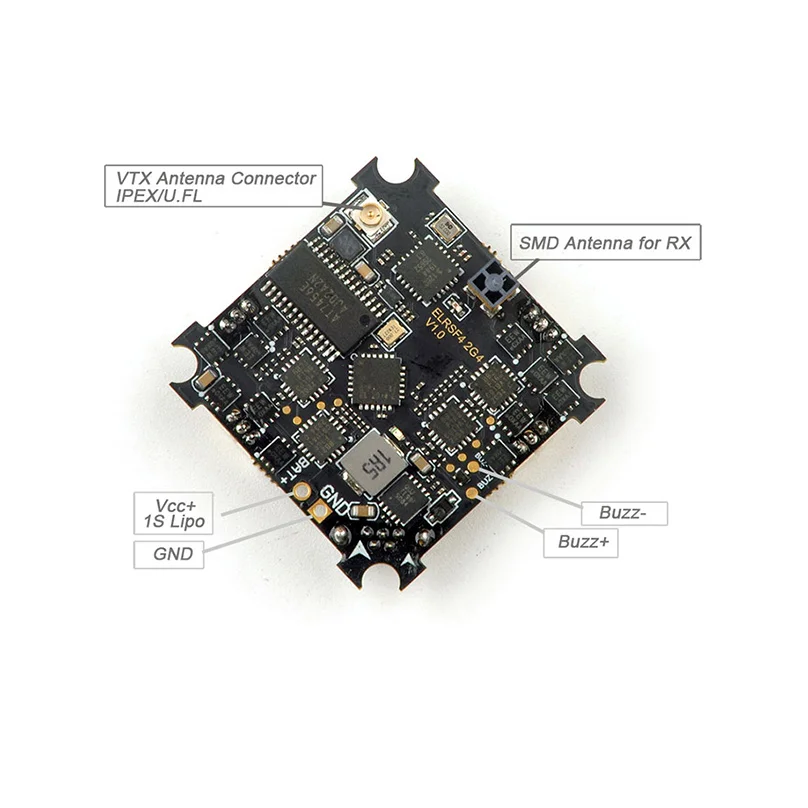

Антенна: SMD антеннаВыходная мощность телеметрии: <12dBm
Протокол приемника: SPI ExpressLRS
Можно связать с Happymodel ES24TX , ES24TX Lite, ES24TX Slim и DIY 2,4 GHz ELRS TX модуль (необходимо мигать той же версии ELRS прошивки)
Бортовой 5,8g VTX
Выходная мощность: 25 мВт ~ 200 мВт переключаемыйЧастота: 40CHВход напряжение: 3,3 V 5,5 VПотребление тока: 300 мА (тип)Частота: 5,8 ГГц 5 полос 40 каналов (в том числе Race band)Smartaudio готов
Настройки встроенных измерителей напряжения и тока
Измеритель Напряжения настройка шкалы 110
Настройка шкалы счетчика тока 1175
Процедура привязки:

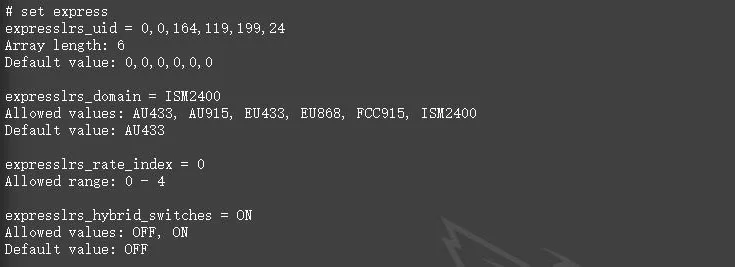

1. Включите Контроллер полета, подключив USB. Пожалуйста, убедитесь, что драйвер порта контроллера полета правильно установлен на компьютере светодиодный, затем откройте BetaflightConfigurator (последняя версия) для подключения, введите в интерфейс «приемник», И затем нажмите «связать приемник», красный светодиодный в нижней части контроллера полета будет мигать быстро, Это означает, что приемник SPI ELRS входит в режим привязки. Существует другой способ, чтобы приемник входил в режим привязки: после подключения к конфигуратору Betaflight, перейдите к интерфейсу CLI и введите «bind_rx» в командной строке.

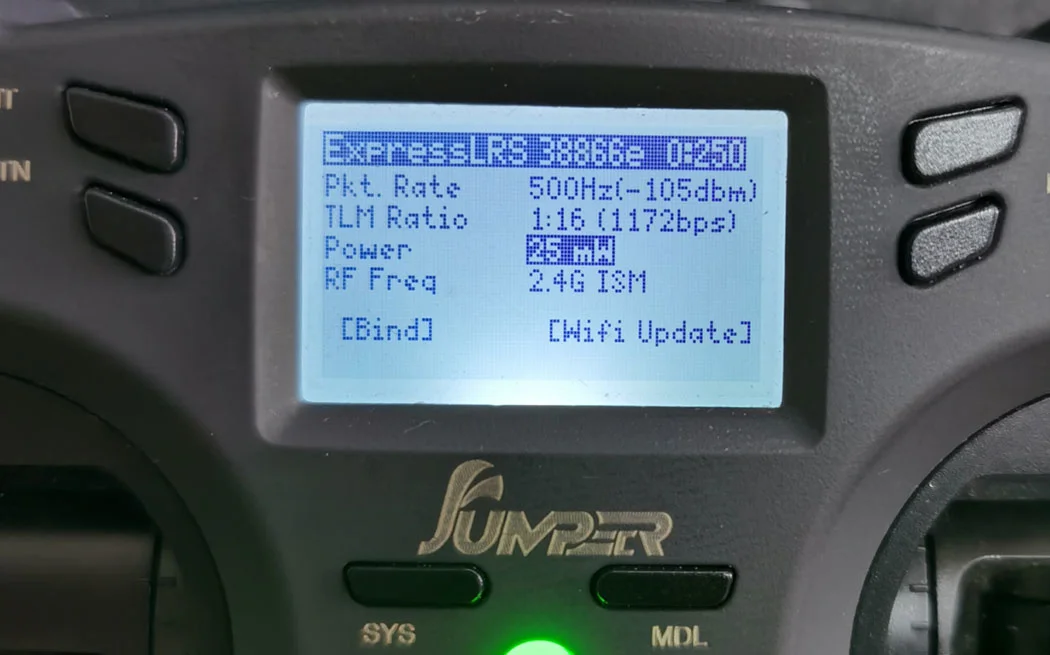

2. После правильного подключения ES24TX или ES24TX Lite/Slim module или DIY 2,4G ELRS TX module к вашему Opentx радиопередатчику, скопируйте последнюю версию ELRS.LUA файл на sd-карту в пульте дистанционного управления. Каталог-«sd-карта/Scripts/tools», затем запустите ELRS.LUA и обновите указанную скорость TX через Wi-Fi, а затем нажмите «Привязать», чтобы связать с приемником SPI ExpressLRS. Примечание: Перед связыванием необходимо отрегулировать скорость передачи пакета до 500 Гц с интерфейса ELRS вашего радиоконтроллера.
3. После успешного переплета красный светодиодный индикатор в нижней части полетного контроллера станет твердым, и Телеметрия может быть получена одновременно.

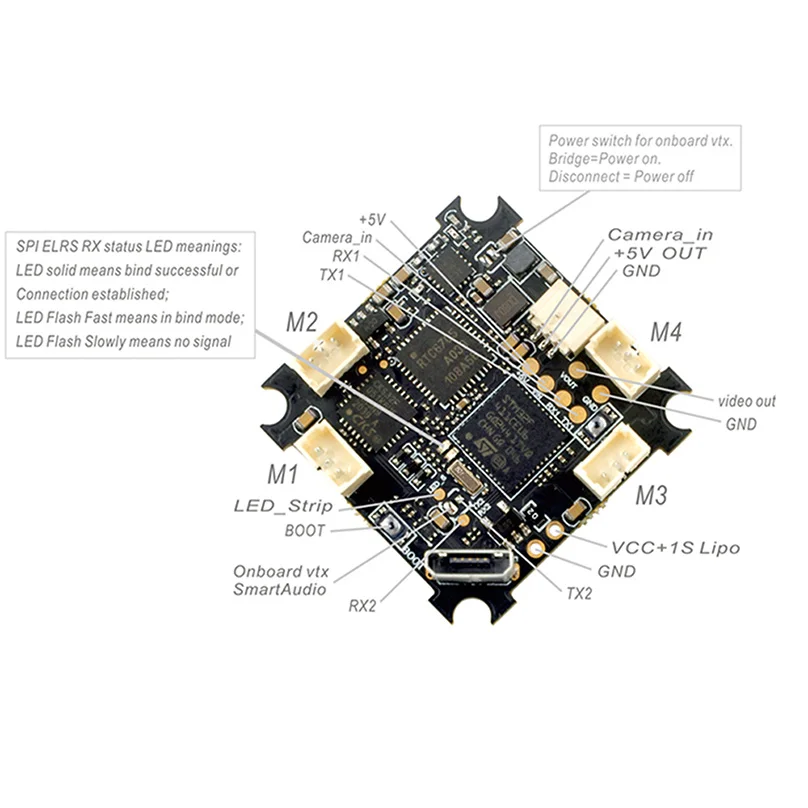

4. Значение состояния светодиодный SPI приемника: светодиодный индикатор становится твердым, что указывает на то, что Привязка успешна или связь нормальная, светодиодный мигание быстро показывает, что приемник находится в режиме привязки, И светодиодный мигание медленно показывает, что нет сигнала, полученного от радиоконтроллера.
