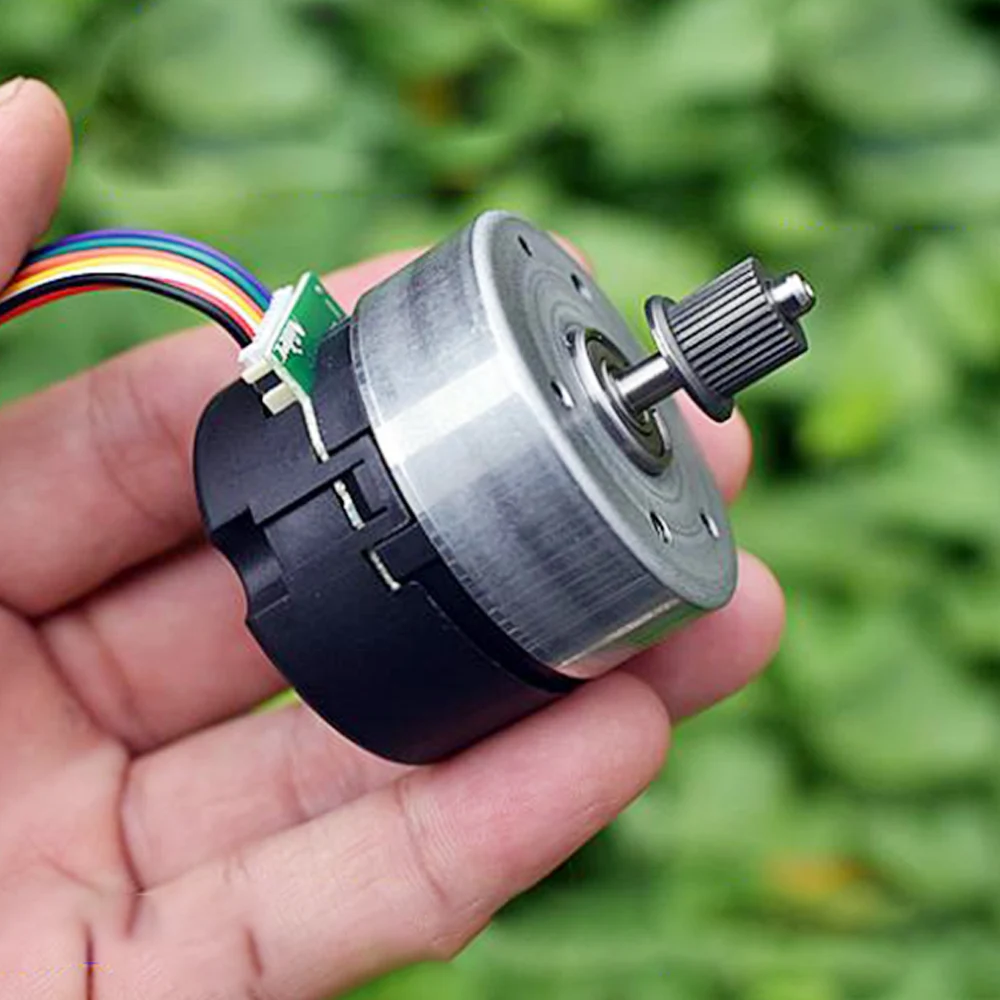

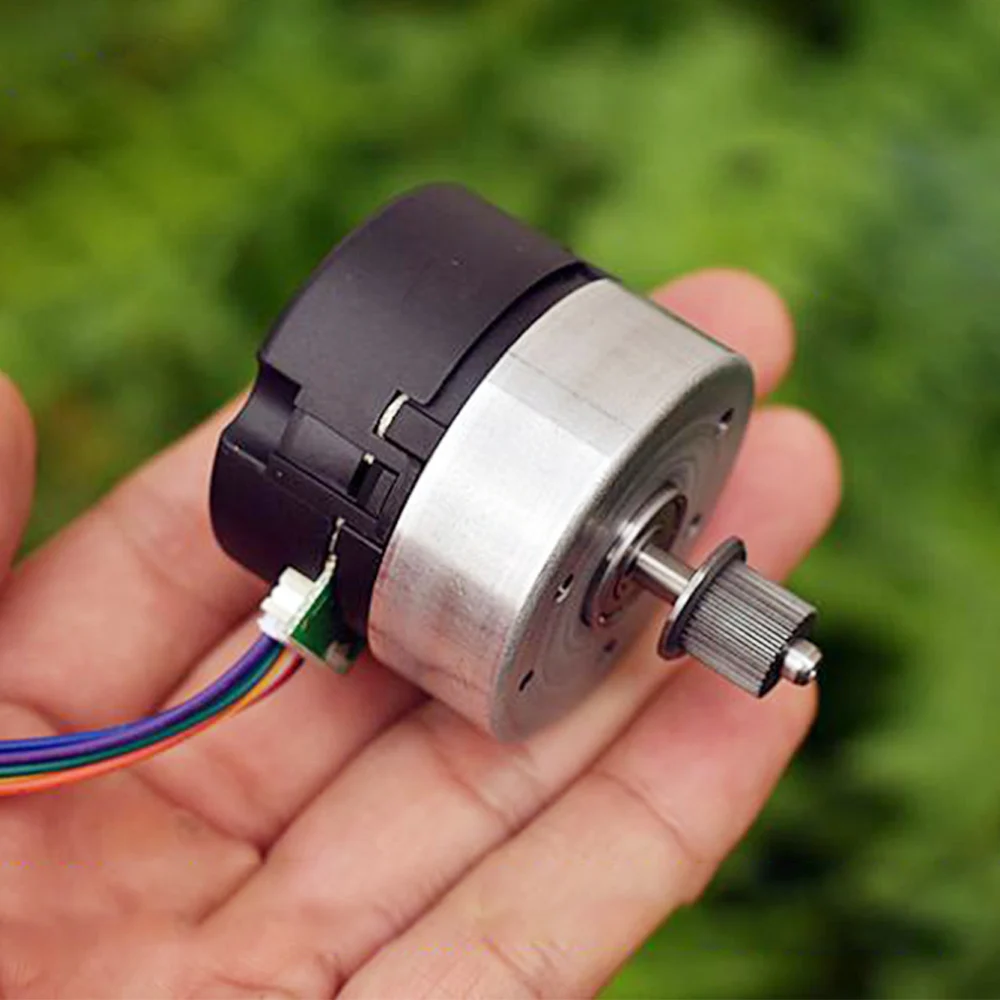

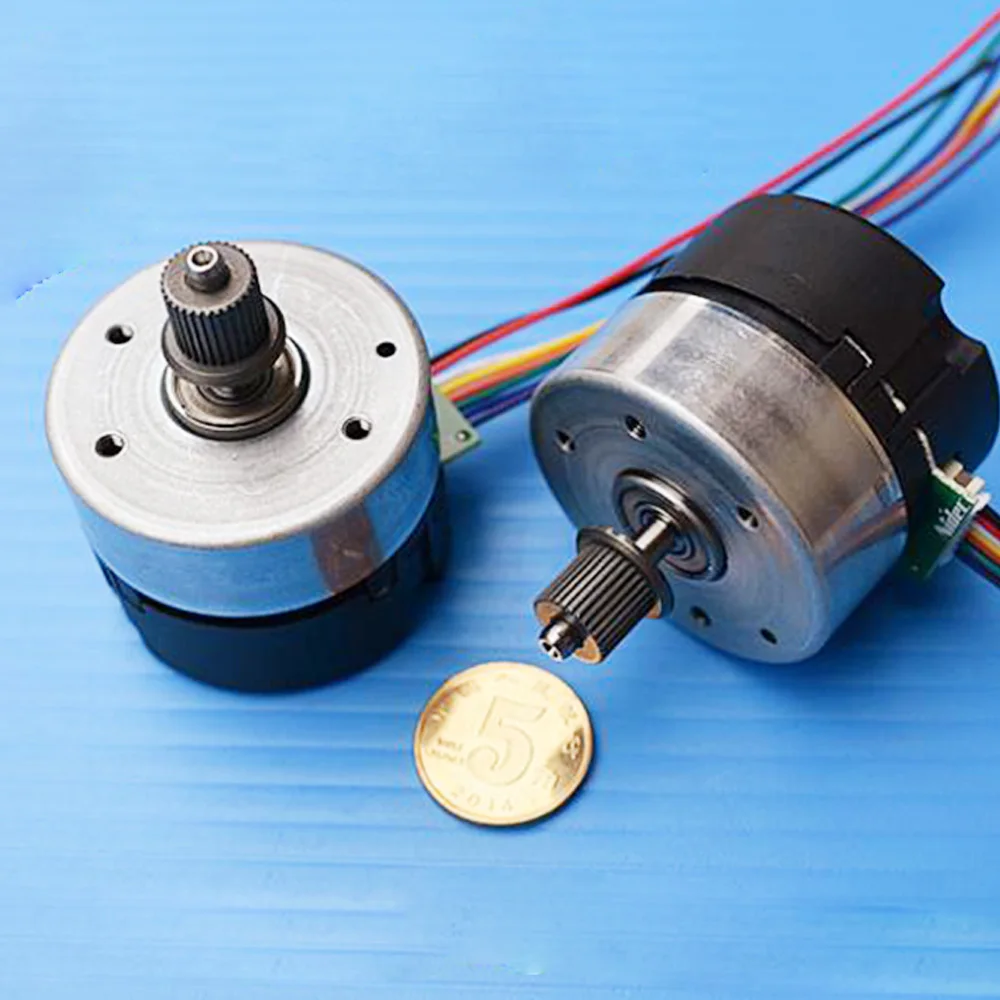

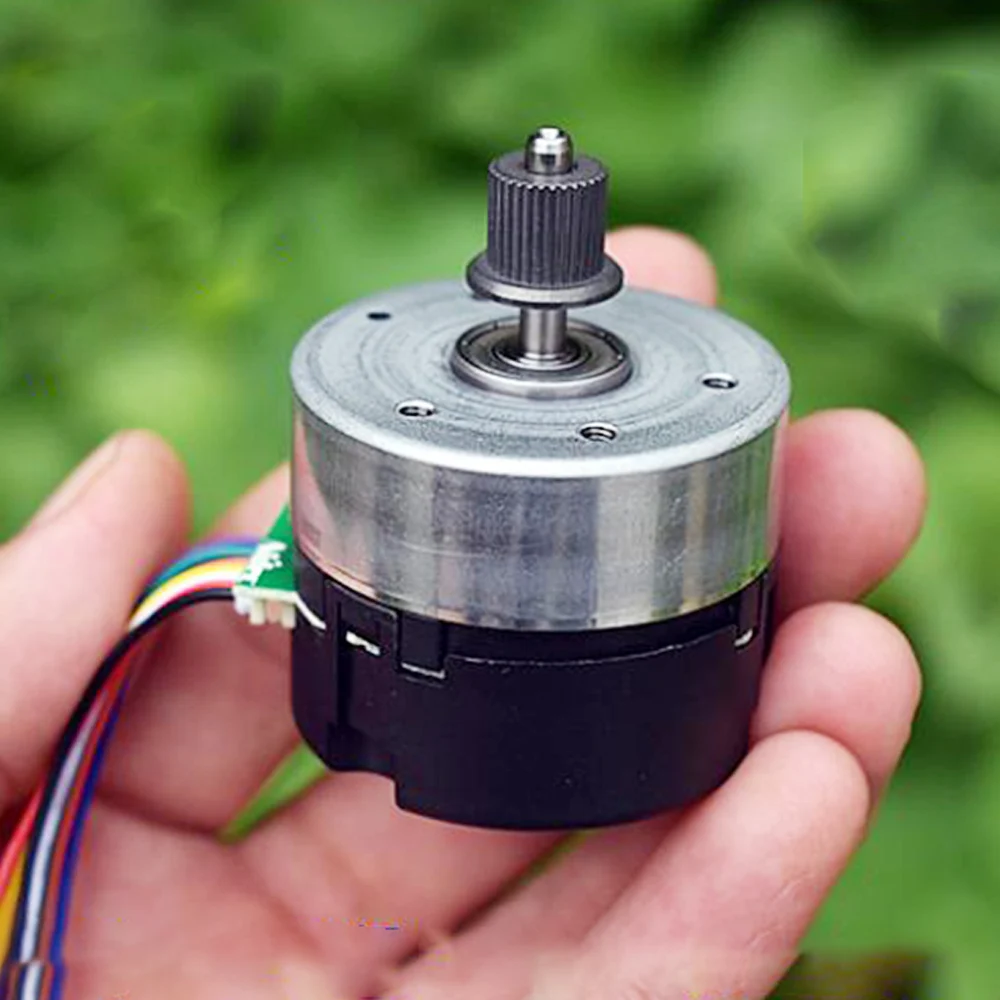

Микро бесщеточный серводвигатель, постоянный ток 24 В, 6000 обмин, CW CCW, Встроенная плата драйвера, двойной шарикоподшипник с фотоэлектрическим датчиком 100 линий
Примечание: строго запрещено подключать положительные и отрицательные полюсы бесщеточного двигателя к неправильной стороне. Если они подключены неправильно, плата привода будет сожжена.

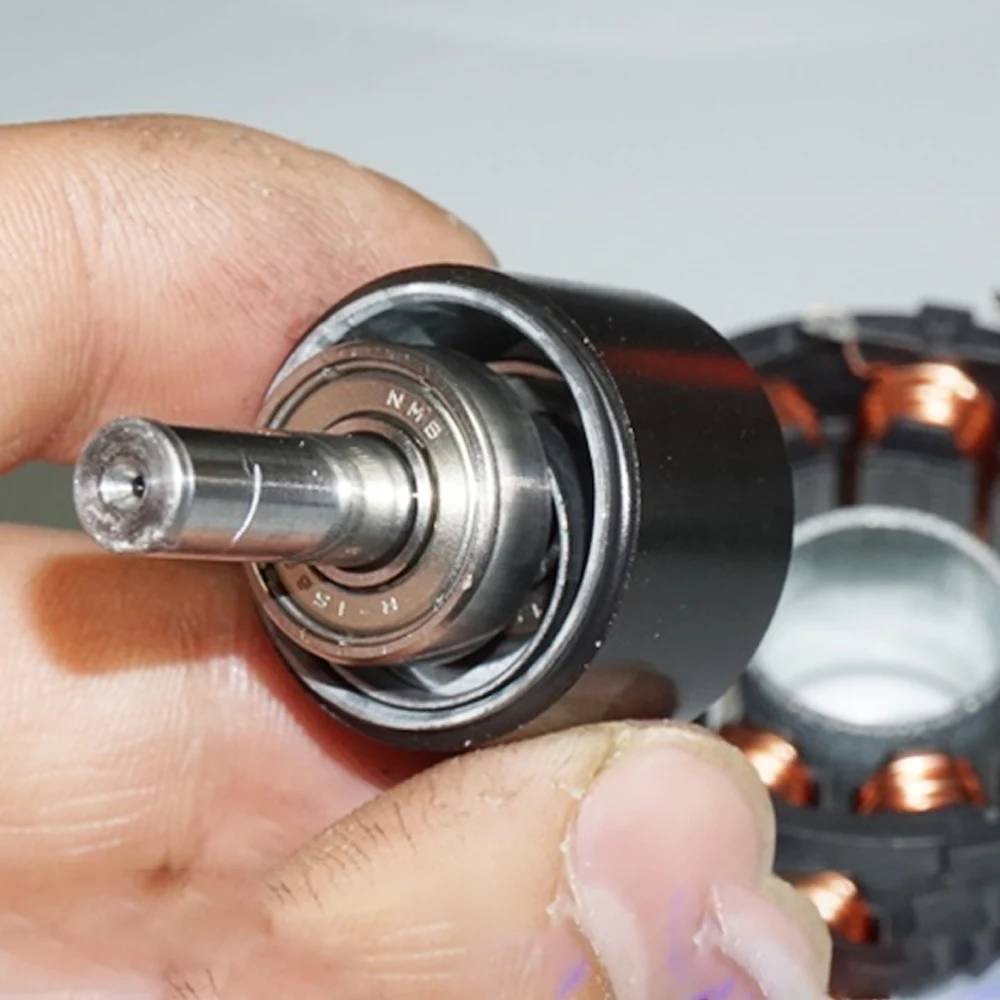

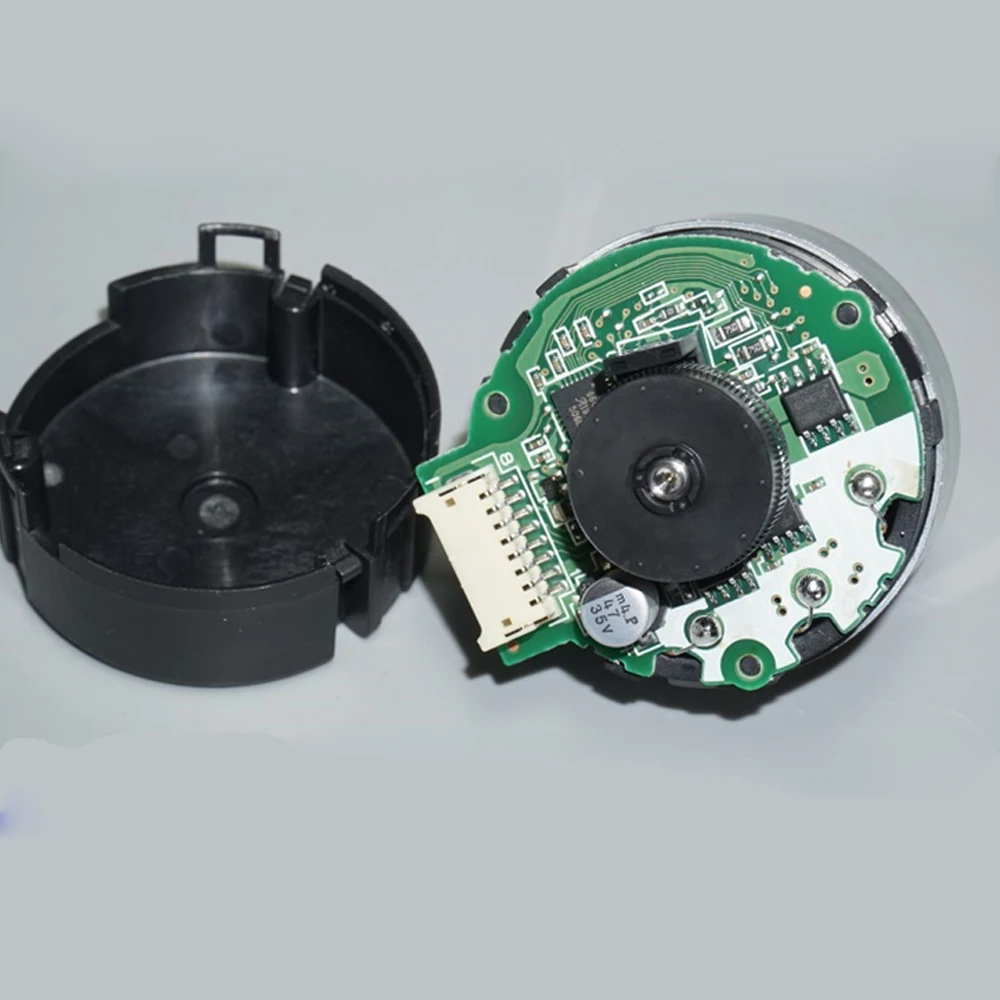

Бесщеточный двигатель имеет встроенную плату драйвера, которая может поддерживать регулирование скорости сигнала PWM (регулирование скорости рабочего цикла) или подключать PWM параллельно GND, И двигатель будет работать с самой высокой скоростью, так что только один набор двигателей постоянного тока может работать нормально, Это очень удобно в использовании, и на приводной плате есть электронный тормоз, который может поддерживать выбор вперед и назад. Мотор также имеет 100 он-лайн фотоэлектрический кодировщик, который является довольно миниатюрный бесщеточный серводвигатель.

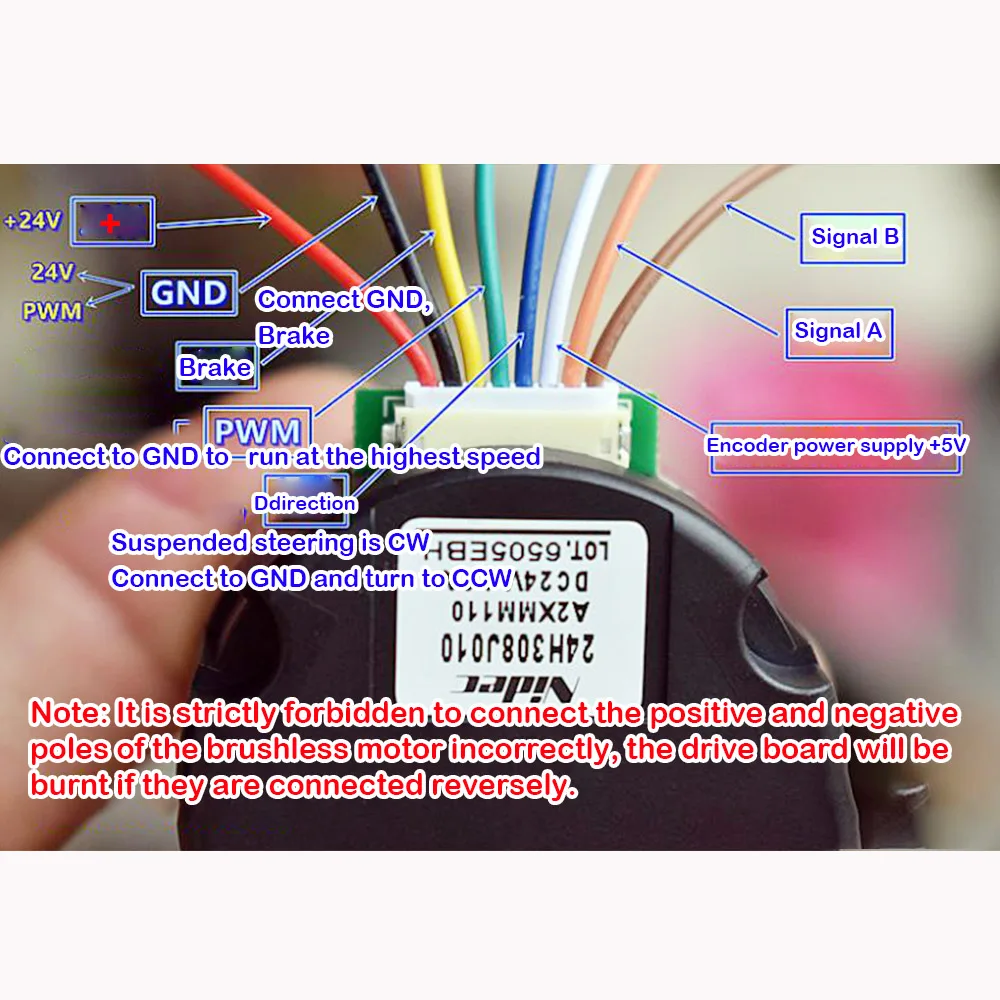

1. Красный провод: положительный источник питания (+ 24 В)
2. Черный провод: GND (ШИМ и общий GND 24 В и 5 В)
3. Желтый провод: тормозной провод, подключите к GND для торможения и отпустите его в воздух.
4. Зеленый провод: PWM сигнал, который может быть подключен к GND для работы с максимальной скоростью.
5. Синяя линия: направление, при подключении к GND, направление-CCW, а плавающее направление-CW.
6. Белый провод: + 5 В (питание энкодера, если вы не используете энкодер, вы не можете подключить его)
7. Оранжевая красная линия: выходной сигнал A.
8. Коричневый провод: выходной сигнал B.
В следующих фактических измерениях используется PWM сигнал для проверки скорости двигателя. Этот двигатель по-прежнему имеет требования к частоте импульса PWM сигнала, лучший 2000-10000 Гц, и затем рабочий цикл может быть использован для управления скоростью двигателя. (Рабочий цикл от 0% до 90%)
90% 582 до 14 мА
80% от 1056 до 23 мА
70% от 1770 до 31 мА
60% от 2380 до 38 мА
50% от 2970 до 45 мА
40% от 3570 до 52 мА
30% от 4166 до 59 мА
20% от 4800 до 64 мА
10% от 5400 до 72 мА
0% 6000 об/мин 81 мА
Флуоресцентный
Вес: 120 г
Самое главное для бесщеточного двигателя-обратить внимание на положительные и отрицательные полюсы и строго запрещать неправильное соединение. Есть другие провода, а также будьте осторожны, чтобы не трогать терминал + 24 В. Пожалуйста, внимательно проверьте порядок провода, затем включите питание и протестируйте устройство. Плата драйвера сломана.
Флуоресцентный
Посылка включает:
1 шт. * Двигатель постоянного тока
