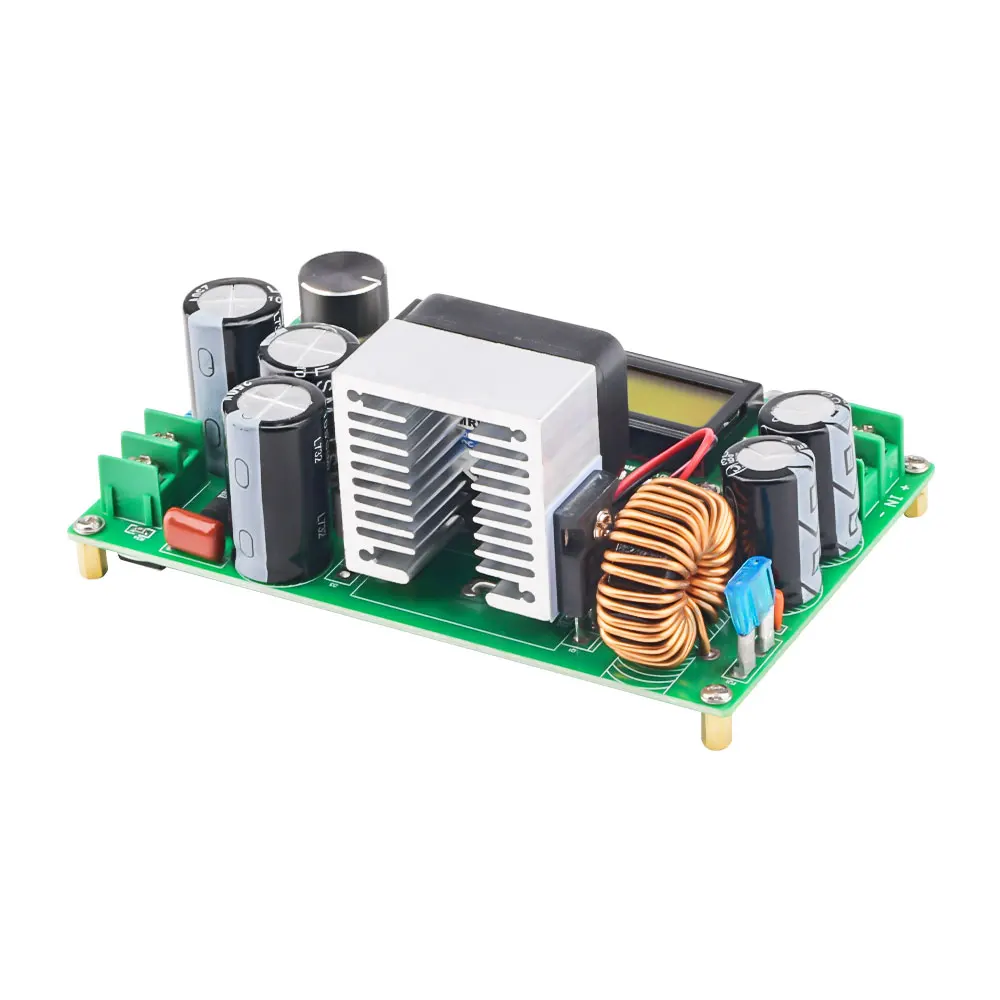

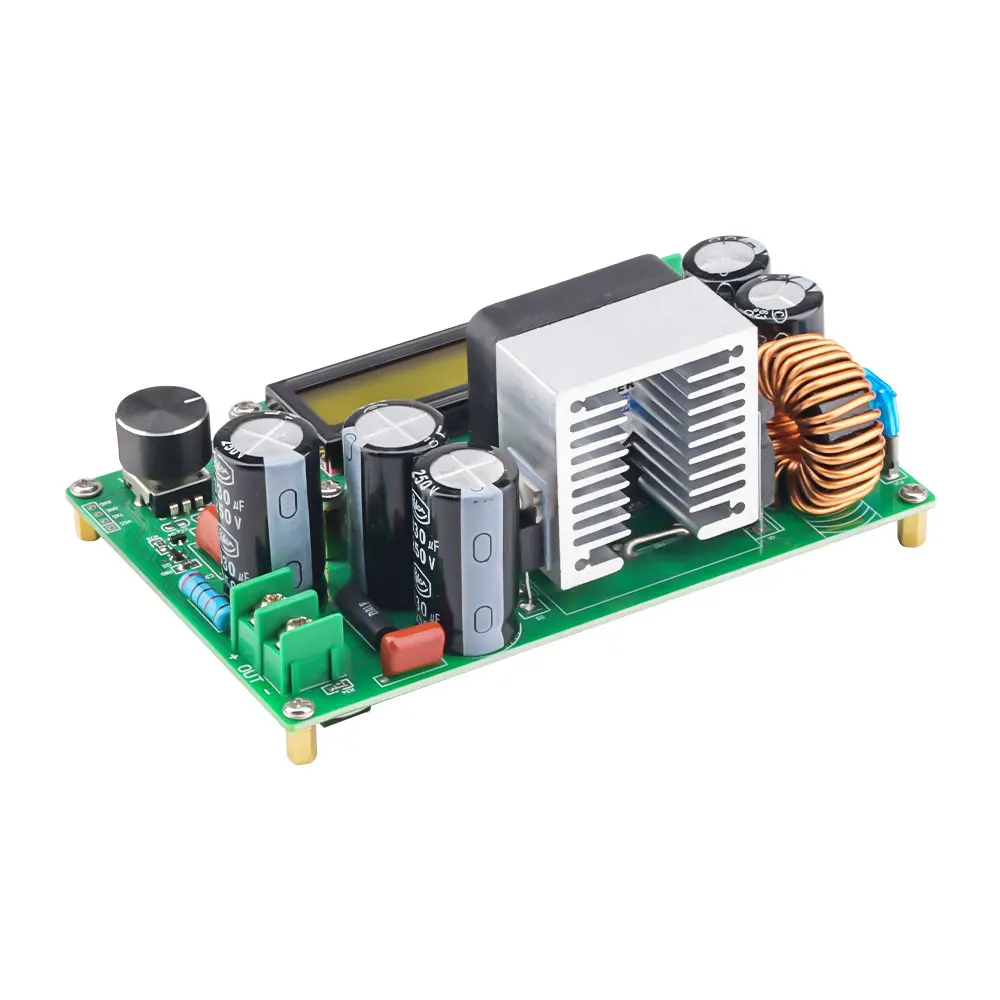

DPX800S DC-DC NC CV CC Повышающий Модуль 12 В 120 В 0-15A Регулируемый MPPT R9JC модуль питания с ЖК-дисплеем вольтметр

Пункты продажи товара:

1: малый размер, высокая мощность, высокая эффективность, стабильная работа, может быть постоянным напряжением и постоянной передачей тока

2: поставляется с вентилятором для рассеивания тепла, и повышение температуры является небольшим

3: с функцией boost MPPT, подходит для зарядки панели солнечных батарей для захвата максимальной выходной мощности солнечной панели

4: использование высококачественных устройств питания, с петлями CV и CC, сформированными периферийными высокоточными операционными усилителями, значительно улучшает производительность модуля

5: с функцией связи, это удобно для вторичного развития

Введение продукта

DPX800S использует ЖК-дисплей 1602 с числовым программным управлением источник постоянного тока, малый размер, высокая мощность, высокая эффективность, стабильная работа, может выводить постоянное напряжение и постоянный ток, И модуль поставляется с алгоритмом постоянного напряжения, повышающим MPPT функцию, которая может захватывать солнечные панели максимальной выходной мощности. Используя передовое микропроцессорное управление, параметры можно быстро и удобно регулировать с помощью кнопок и кодеров. И используя жидкокристаллический дисплей LCD1602, он может отображать выходное напряжение, ток, мощность, выходную мощность и входное напряжение, рабочее состояние и другую информацию в режиме реального времени. С функцией связи, он может общаться с компьютером или одночипным компьютером для чтения или установки параметров инструмента.

Характеристики прибора

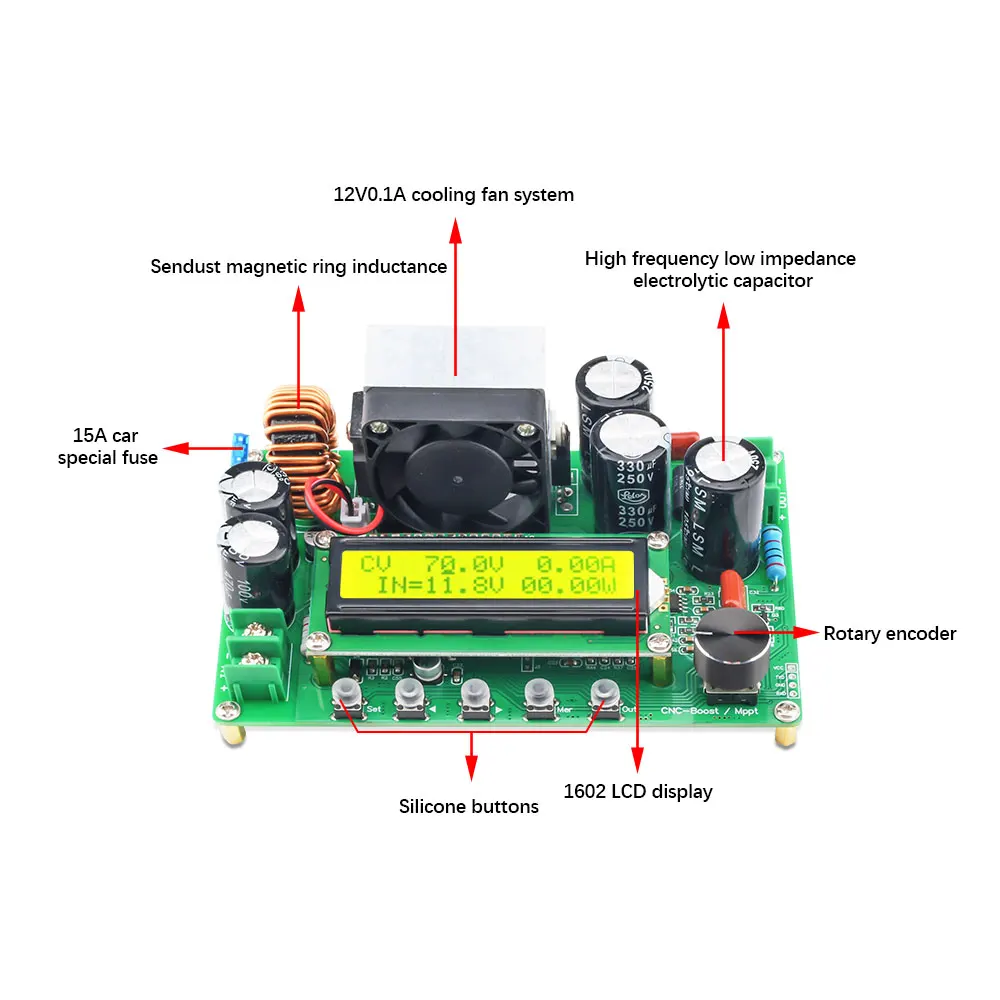

LCD1602 используется для отображения информации, кнопки и кодеры используются для регулировки параметров, что делает взаимодействие между человеком и компьютером более удобным;Использование высококачественных устройств питания и петель CV и CC, сформированных периферийной точностью op amps, значительно повышает производительность модуля;Поставляется с вентилятором для рассеивания тепла, и повышение температуры является небольшим;Полный цифровой дисплей, удобный и простой в использовании;Он может выводить с постоянным напряжением и постоянным током;Используя Расширенный микропроцессор, кнопка может точно регулировать выходное напряжение и ток;Может быть установлен для автоматического выхода после включения питания;С защитой от входного напряжения (LVP), защитой от перенапряжения на выходе (OVP), защитой от перегрузки по току (OCP);С функцией связи, это удобно для вторичного развития;С функцией boost MPPT, он подходит для зарядки солнечной панели, чтобы захватывать максимальную выходную мощность солнечной панели;Выход может быть выключен до 0, что безопаснее и удобнее, чем традиционные ускорители Boost;

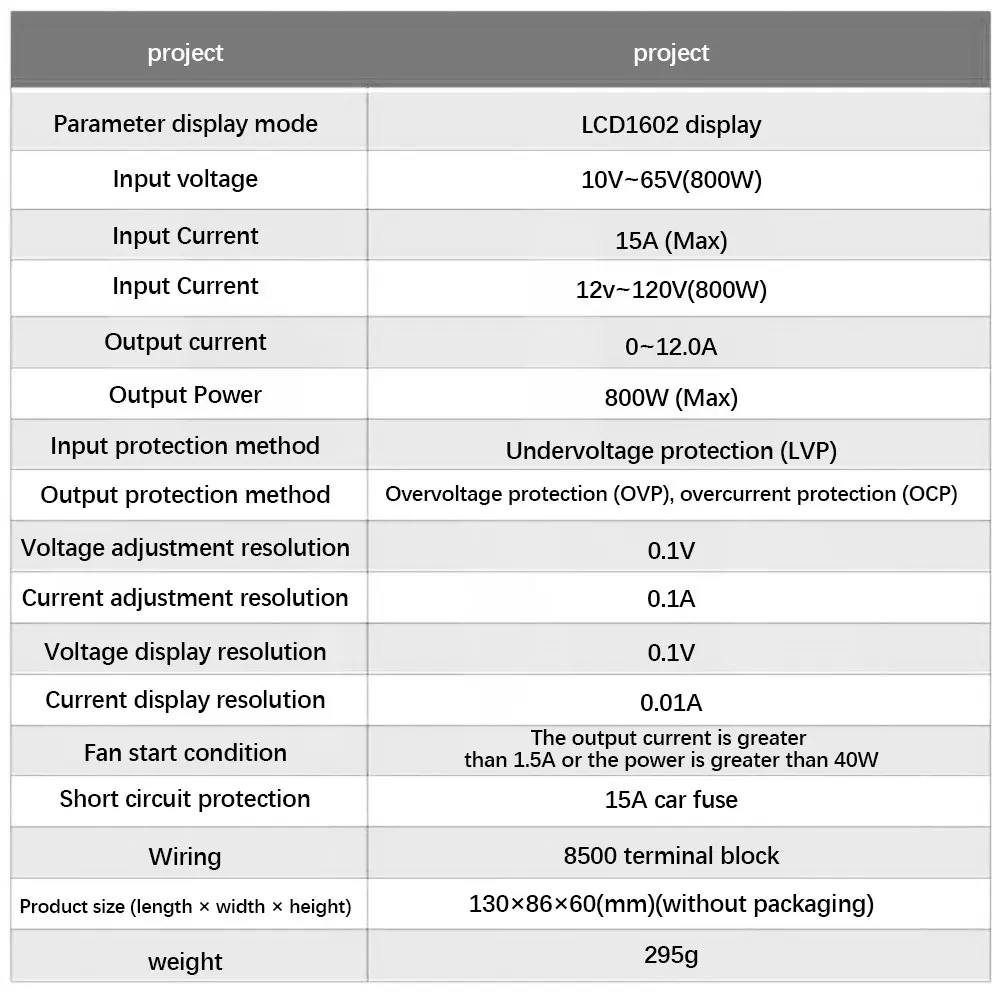

Параметр

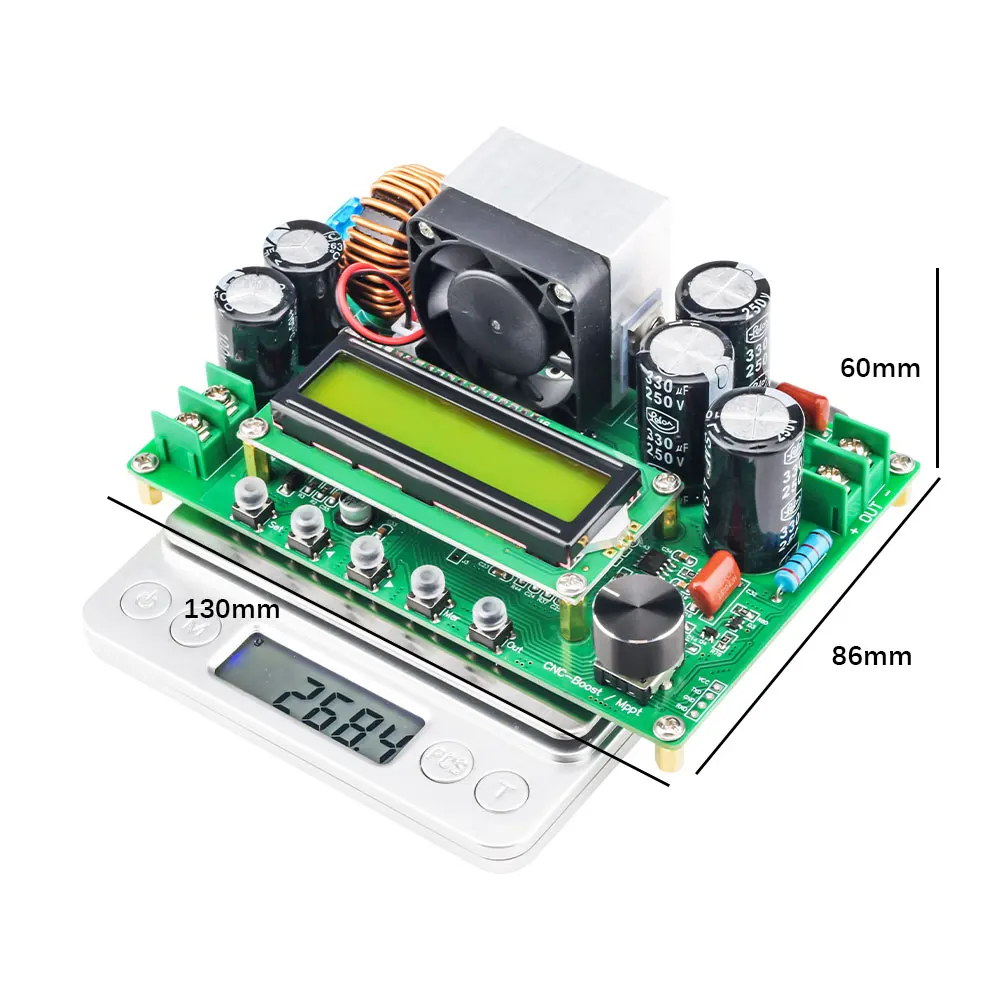

Режим отображения параметров: дисплей LCD1602Входное напряжение: 10 В ~ 65 в (800 Вт)Входной ток: 15А (макс.)Выходное напряжение: 12 В ~ 120 В (800 Вт)Выходной ток: 0 ~ 12.0AВыходная мощность: 800 Вт (макс.)Режим входной защиты: защита от напряжения (LVP)Режим защиты выхода: Защита от перенапряжения (OVP), защита от перегрузки по току (0CP)Напряжение регулировки Разрешение: 0,1 VРазрешение регулировки тока: 0.1AНапряжение Разрешение дисплея: 0,1 VТекущее Разрешение дисплея: 0.01AСостояние запуска вентилятора: выходной ток больше 1,5а или мощность больше 40 ВтЗащита от короткого замыкания: 15а автомобильный предохранительРежим проводки: 8500 Клеммная колодкаРазмер изделия (длина × ширина × высота): 130 × 86 × 60 (мм) (без упаковки)Вес нетто: 268,4 г

Используйте вопросы, требующие внимания

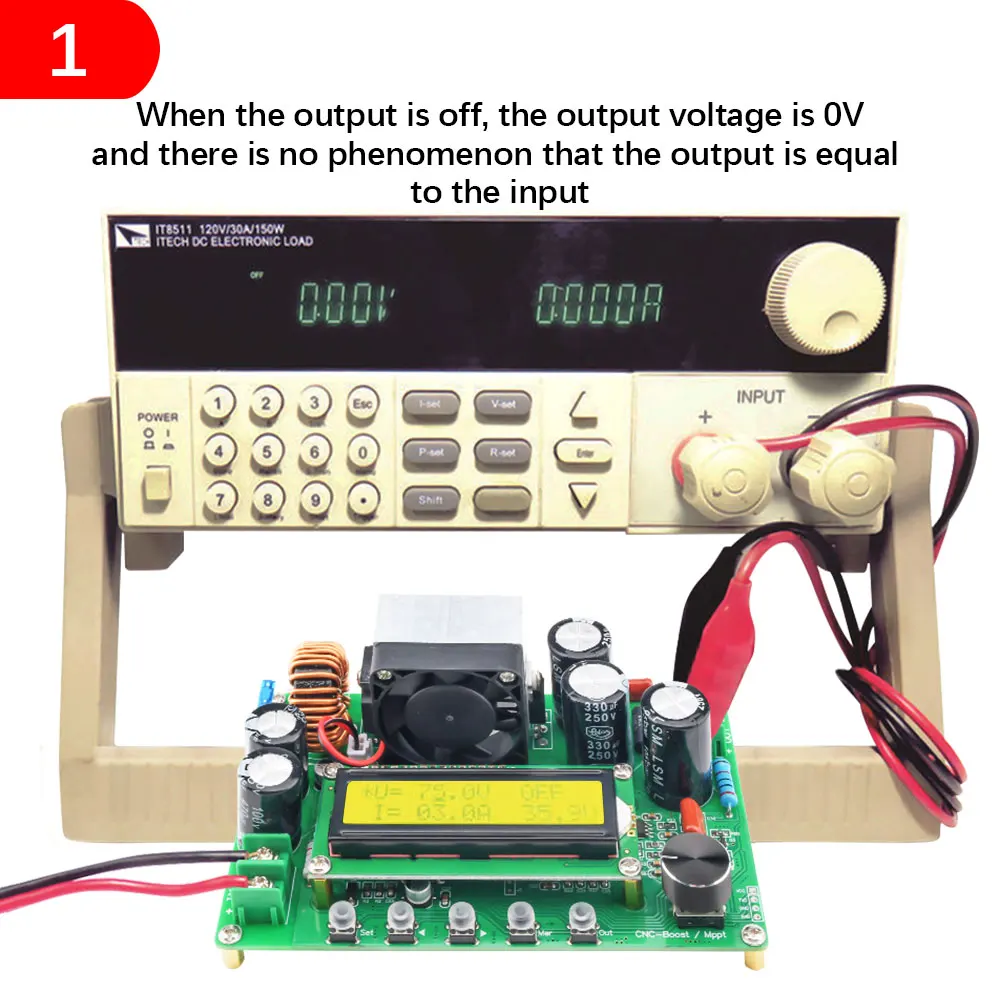

1. Этот модуль является модулем boost, VOUT≥VIN. После включения модуля, когда выход не включен, выходное напряжение терминала составляет 0 В. Нет недостатка в том, что вход равен выходу. Если установленное выходное напряжение ниже входного напряжения, выходное напряжение после выхода также равно входному напряжению, что является нормальным. При использовании входное напряжение должно быть ниже, чем выходное напряжение или Номинальное напряжение электронного и электрического оборудования.

2. Описание функции постоянного тока. Из-за ограничения структуры цепи BOOST boost, минимальное значение напряжения на выходе цепи BOOST boost равно входному напряжению, поэтому прибор не может работать с постоянным током короткого замыкания, но пока он достигает состояния постоянного тока, он может достичь постоянного тока. Функция, эта функция особенно подходит для увеличения заряда аккумулятора. Предположим, что выходной набор значений тока I, сопротивление выходной нагрузки R, и входное напряжение Uin, когда я * R>Uin, функция постоянного тока может быть реализована, В противном случае это невозможно осуществить. Функция потока.

3. Модуль имеет входную функцию защиты от пониженного напряжения (LVP) и выходное значение восстановления (STR). Если установлено Входное значение защиты от пониженного напряжения (LVP) и включена функция LVP; И также устанавливается выходное значение восстановления (STR), И затем включите функцию STR, чтобы, когда входное напряжение ниже LVP, Функция boost будет выключена, чтобы остановить выход, и когда входное напряжение выше значения (STR), модуль перезагрузит выход. При установке STR>LVP; Эта функция особенно подходит для функции подзарядки аккумулятора, которая может защитить входную батарею от повреждения из-за низкого напряжения, И автоматически включается функция boost, когда зарядка достигает подходящего напряжения, что очень умно.

4. DPX800S основан на функции MPPT алгоритма постоянного напряжения, чтобы изменить зарядный ток, регулируя выходное напряжение, чтобы гарантировать, что выходное напряжение солнечной панели всегда находится рядом с точкой напряжения, соответствующей максимальной мощности. Как правило, максимальная точка мощности солнечной панели соответствует напряжению, это в 0,78 раз превышает напряжение открытой цепи. При использовании функции MPPT продукта, чтобы гарантировать, что продукт может лучше захватывать максимальную мощность солнечной энергии и обеспечить безопасность зарядки аккумулятора, сначала необходимо задать некоторые параметры: мод, LVP, OVP, OCP, STR, для конкретных инструкций по настройке, См. Инструкции по использованию.

Посылка включает в себя:

1 x модуль Boost power
