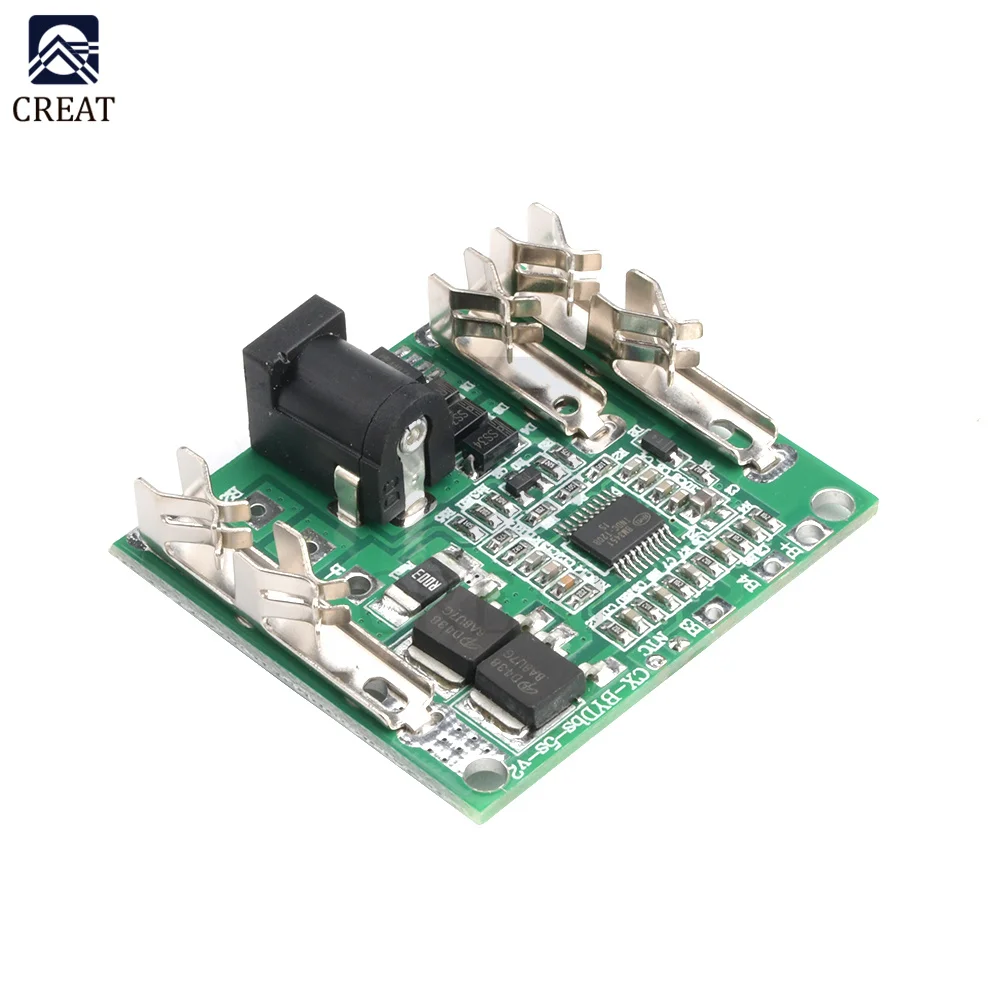

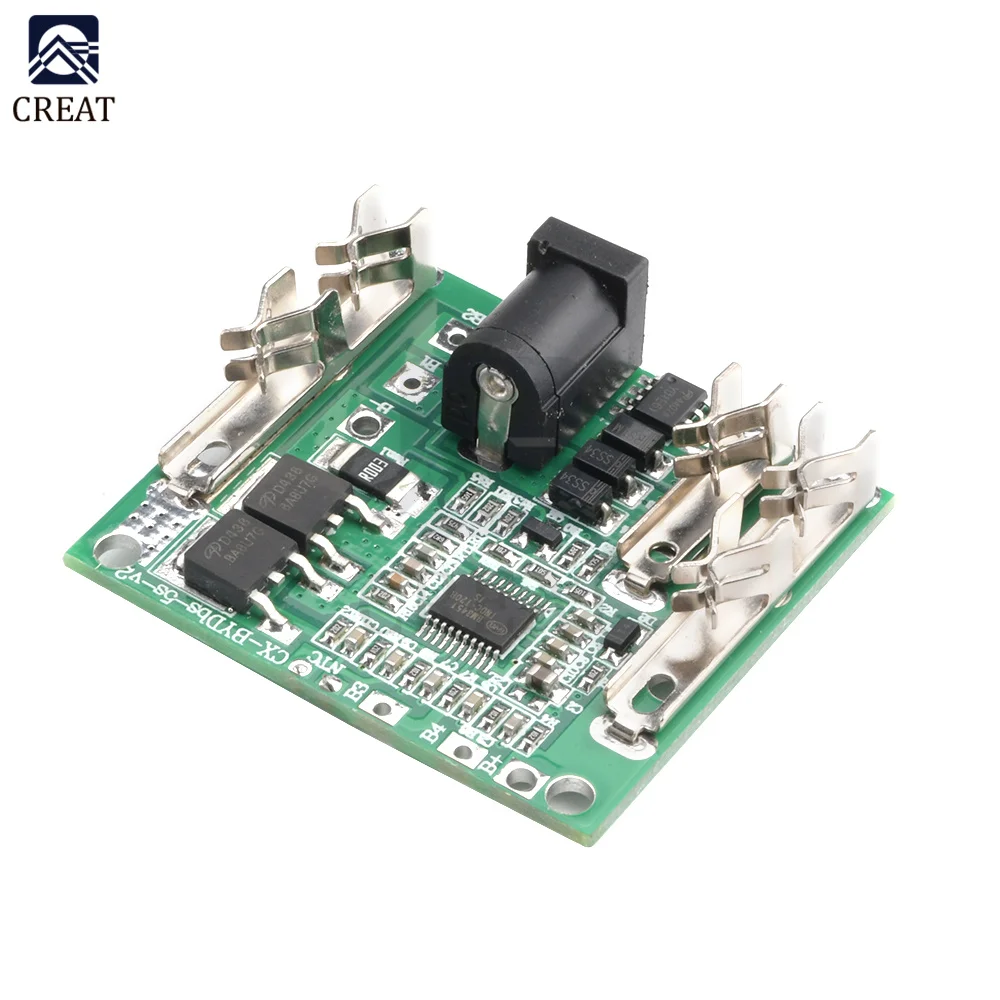

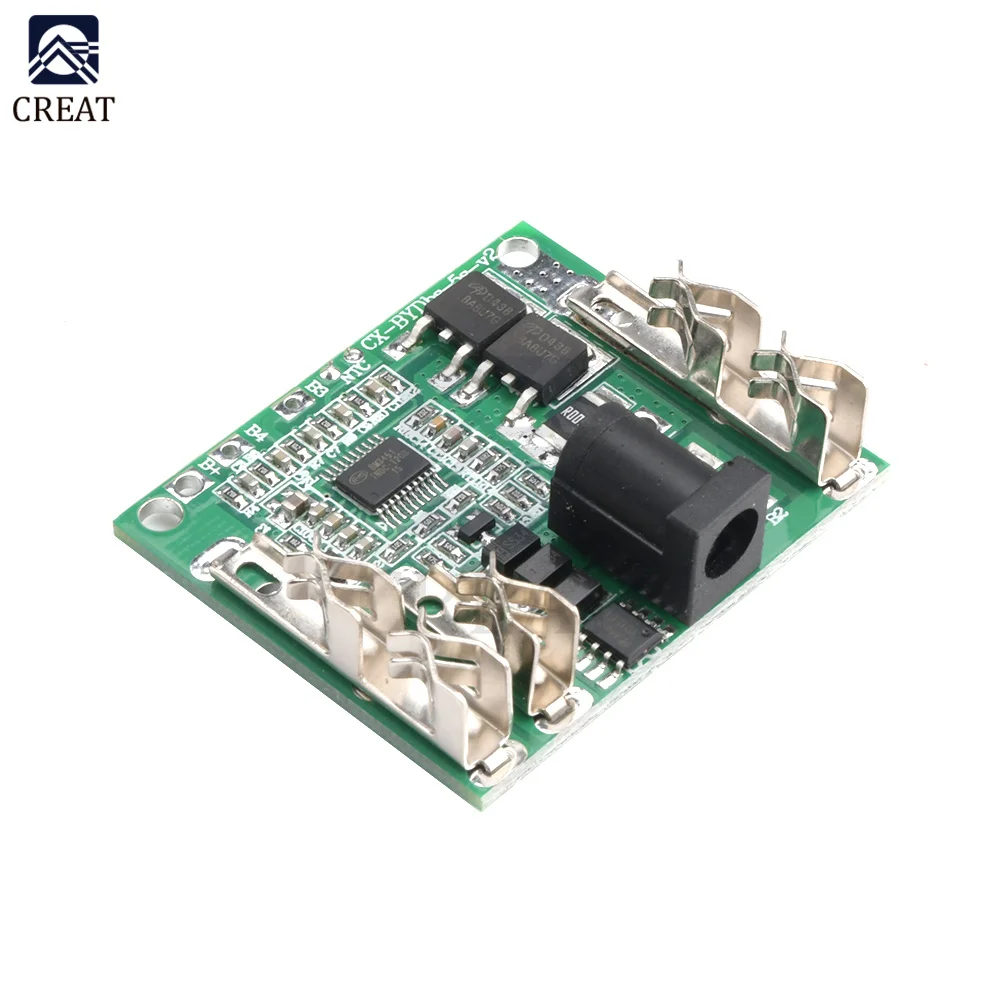

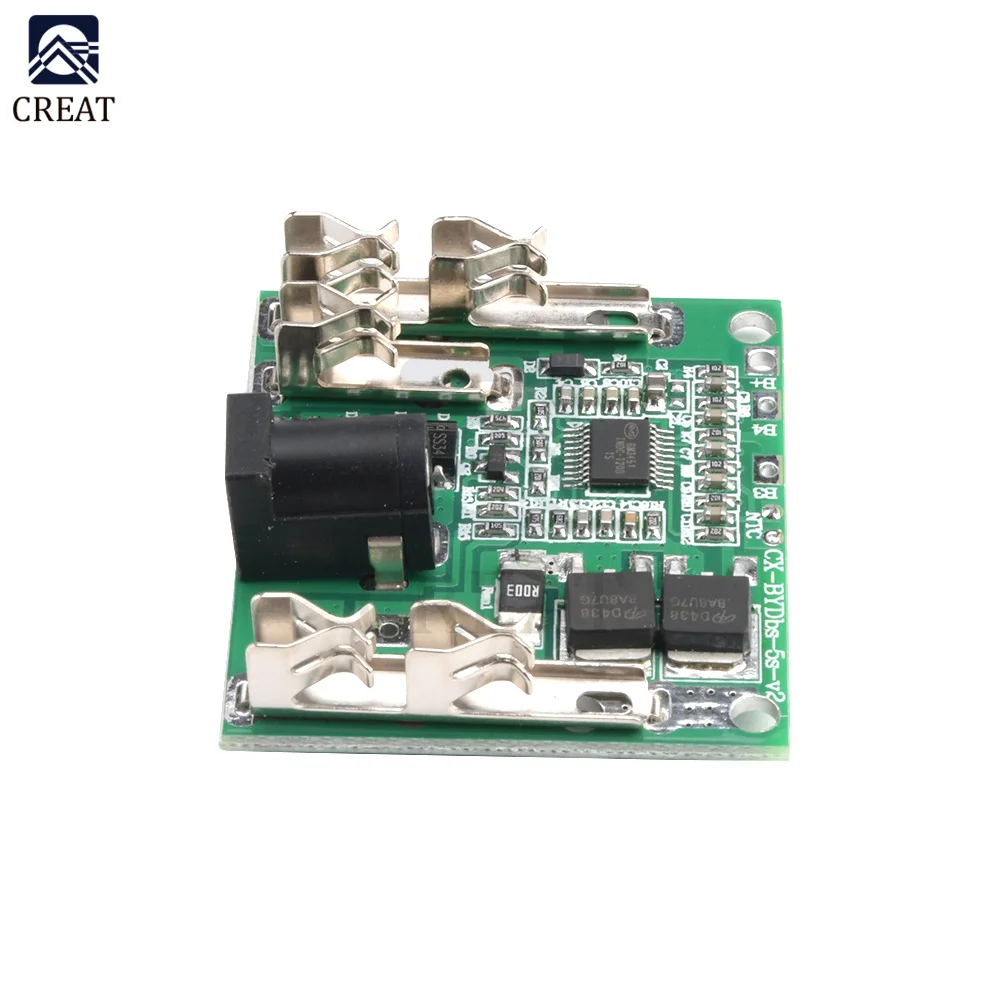

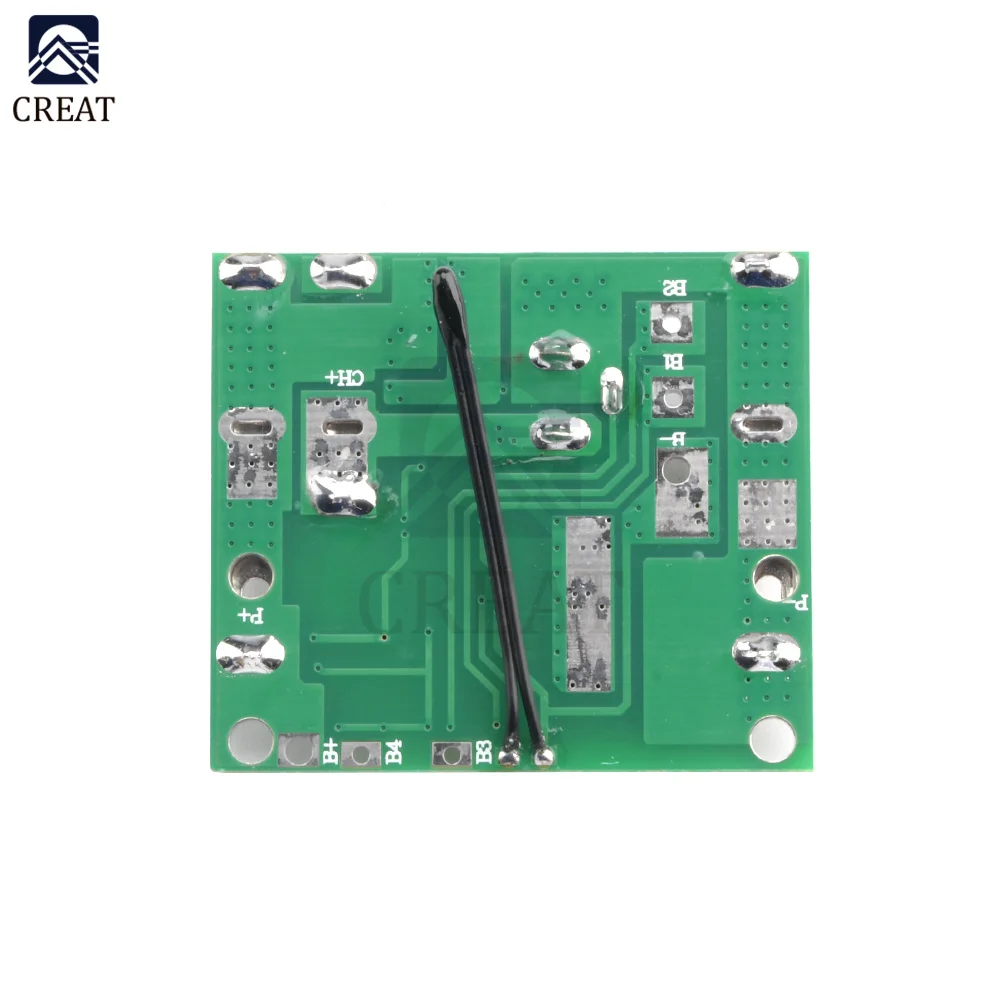

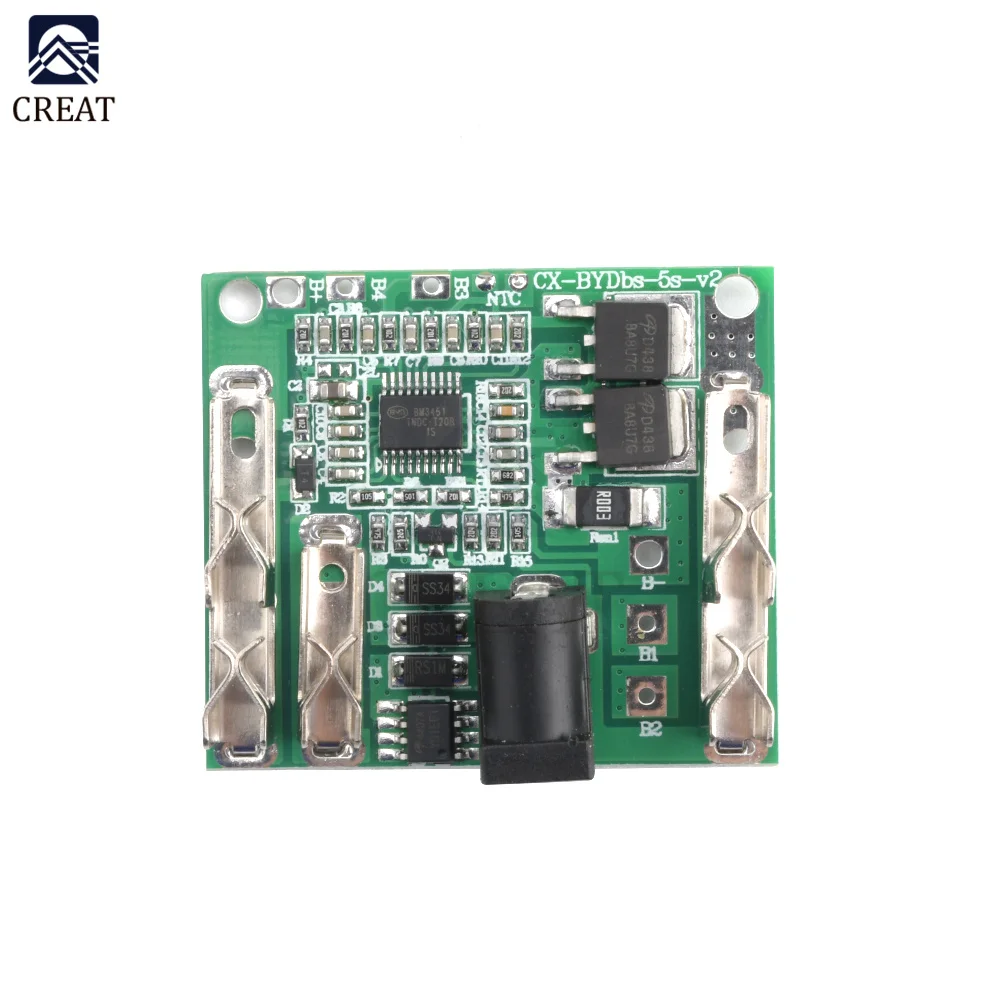

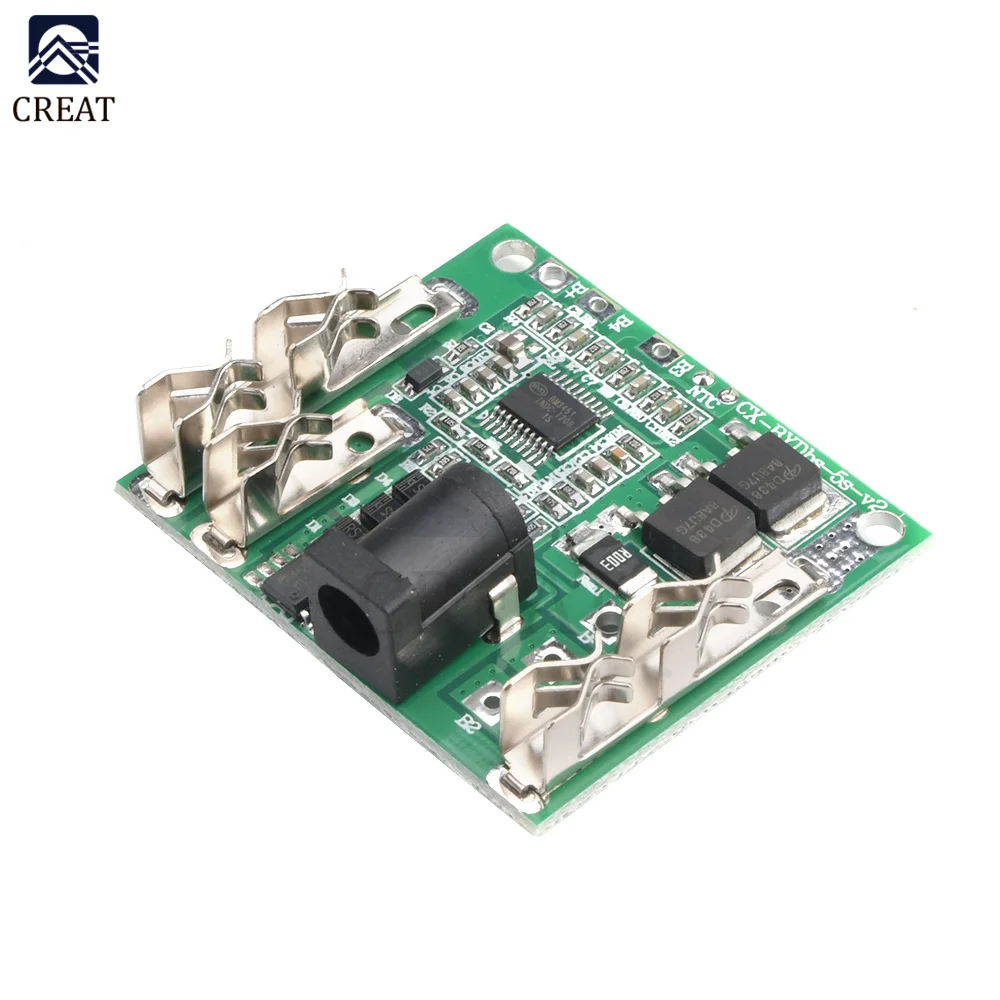

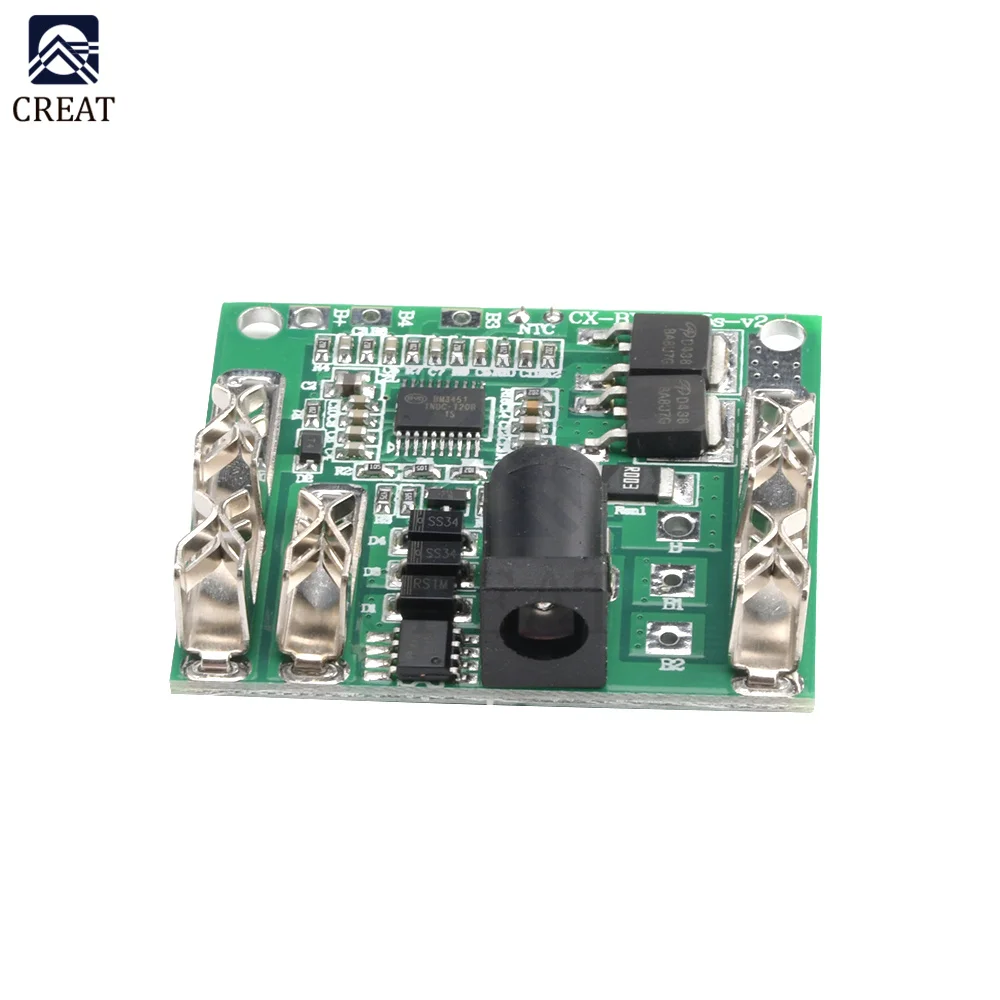

5S 20A Защитная плата зарядного устройства для литий-ионной, литиевой батареи 18 в 21 в, защитная плата для зарядки аккумулятора, BMS модуль для электроинструментов

Особенности:

Защитная плата предназначена для литий-ионных аккумуляторов серии 5, в основном используется для электроинструментов.

Он использует специальный IC для 5S литиевых батарей в качестве процессора для обнаружения напряжения в реальном времени, заряда и разрядки тока и температуры окружающей среды каждой батареи.

Стабильные различные защитные функции для зарядки и разрядки, такие как защита от перезаряда, защита от перегрузки и защита от короткого замыкания.

Низкое энергопотребление, рабочий ток составляет около 25uA, а ток-около 6uA.

Выбор правильного защитного щита и его применение имеет важное значение для долговечности ваших батарей.

Характеристики:

Напряжение

Напряжение зарядки

19/21V

Напряжение зарядки одной ячейки

3,8/4,25 V

Ток

Ток непрерывного разряда

8-20A

Защита от перезаряда

Перенапряжение одиночного сотового напряжения

3,85-4,25 в

Задержка защиты от перезарядки

1S

Перенапряжение одиночного аккумулятора

3,75-4,13 в

Задержка с защитой от перезаряда

1 мс

Защита от перегрузки

Перенапряжение одноэлементного напряжения обнаружения

2-2,8 В

Задержка защиты от перегрузки

1S

Защита от избыточной разрядки одиночные сотовые восстановления Напряжение

2,5-3,0 V

Задержка сброса защиты от перегрузки

100 ± 20 мс

Защита от перегрузки по току

Напряжение обнаружения перегрузки по току

0,1-0,4 в

Ток обнаружения перегрузки по току

30 ± 5A

Задержка обнаружения перегрузки по току

1S

Состояние восстановления

Авто

Защита от короткого замыкания

Поддержка

Да

Задержка обнаружения короткого замыкания

250uS

Задержка короткого замыкания

1S

Напряжение обнаружения короткого замыкания

0,8 В

Состояние восстановления

Автоматическое отключение нагрузки

Защита от перегрева

Температура защиты

70 ± 5 °

Температура восстановления

55 ± 5 °

Энергопотребление

Рабочее состояние

25uA (25 °)

Автономное состояние

6uA(25 °)

Внутреннее сопротивление

Внутреннее сопротивление цепи Разряда

30 ± 5 МОм

Температура

Рабочая температура

-40 °-85 ° RH≤ 75%

Температура хранения

-40 °-125 ° RH≤ 75%

Размеры

Длина * Ширина

46*40 мм/1,81*1,57"

Посылка включает в себя:

Защитная панель-1 шт.
