Радиоуправляемая схема поглощения модуль реле контактная защита схема электромагнитное реле Защита от перенапряжения
Обзор:

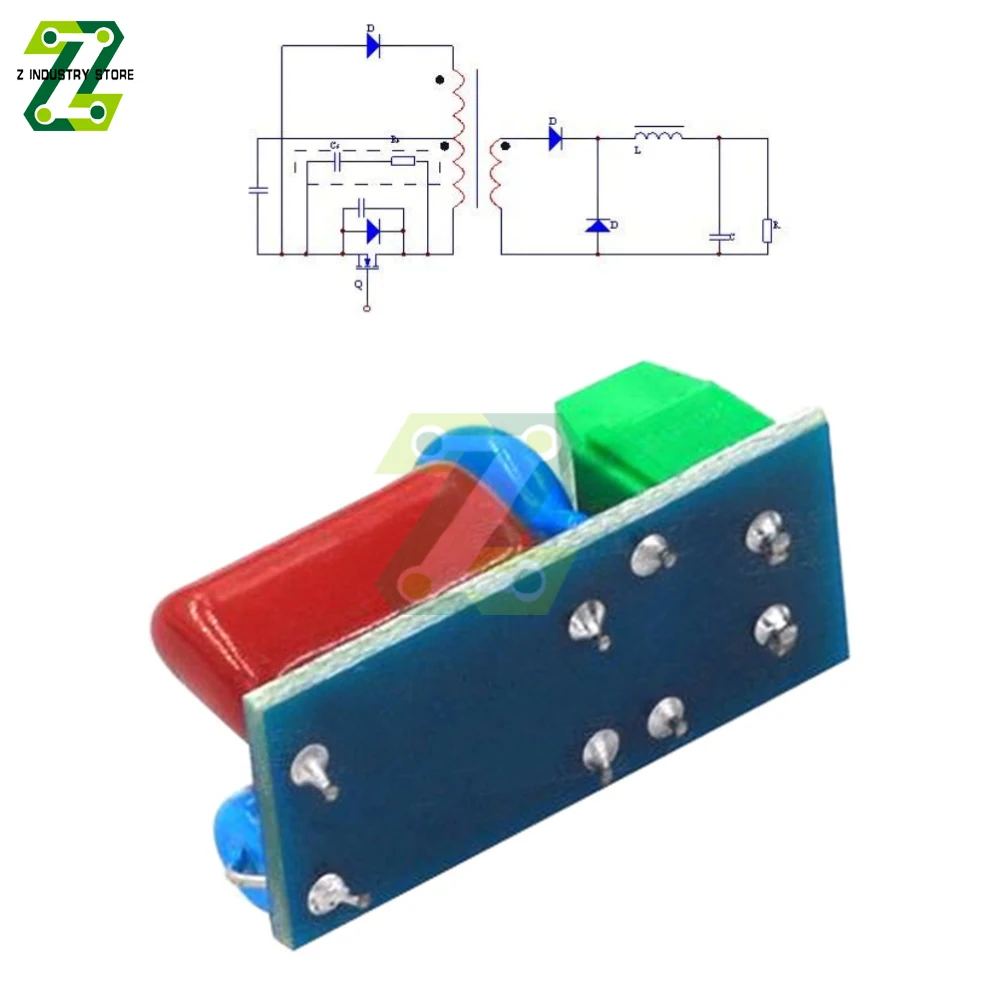

Цепь поглощения RC также называется цепью снуббера RC. Это Монтажная структура, в которой резисторы и конденсаторы соединены последовательно и соединены параллельно с коммутационными устройствами. Он используется для улучшения напряжения и формы тока электронных устройств питания при их включении и выключении.
Модуль цепи поглощения RC может предотвратить индуцированную электродвижущую силу, генерируемую в момент включения и выключения индуктивной нагрузки, от повреждения коммутационных устройств, таких как реле и Тиристоры, предотвращение электромагнитных помех и повышение антипомех микрокомпьютера с одним чипом.
Особенности:
1. Подходит для индуктивных нагрузок переменного или постоянного тока 5 ~ 400 В (нагрузки менее 1000 Вт), контактов реле защиты или тиристоров.
2. Цепь поглощения RC поглощает индуцированную электродвижущую силу индуктивной нагрузки.
3. Есть варистор, чтобы предотвратить чрезмерные колебания напряжения и чрезмерные токи от приклеивания контактов реле.
4. Обеспечивает защиту от помех цепи
5. Использование обжимных клемм, чтобы сделать проводку более удобной
3. Описание оборудования:

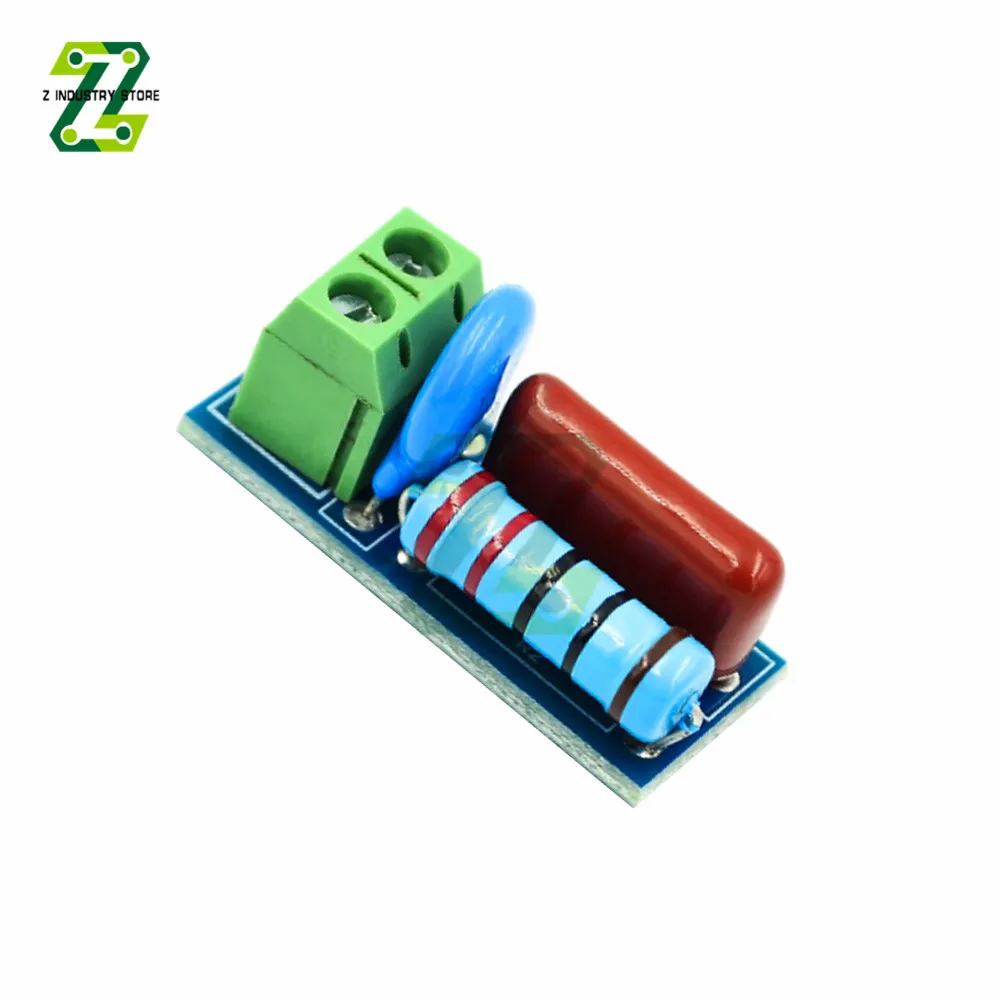

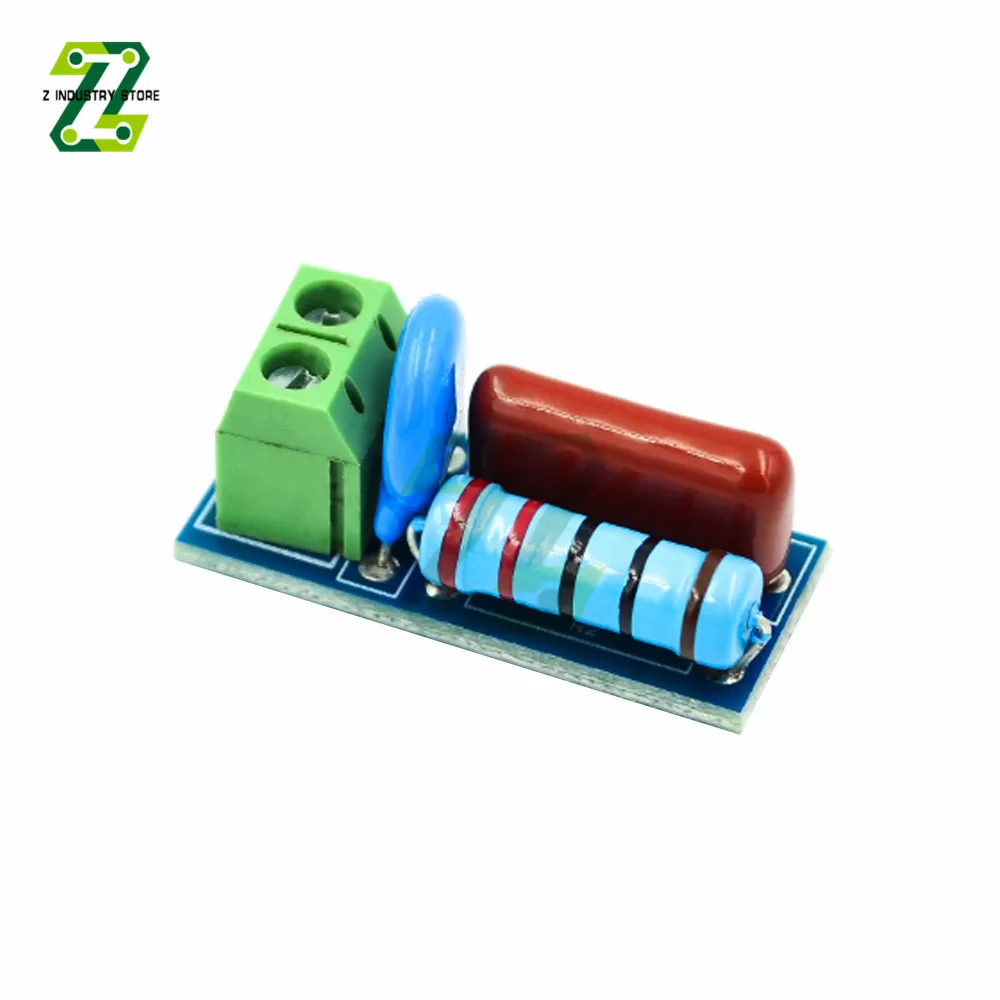

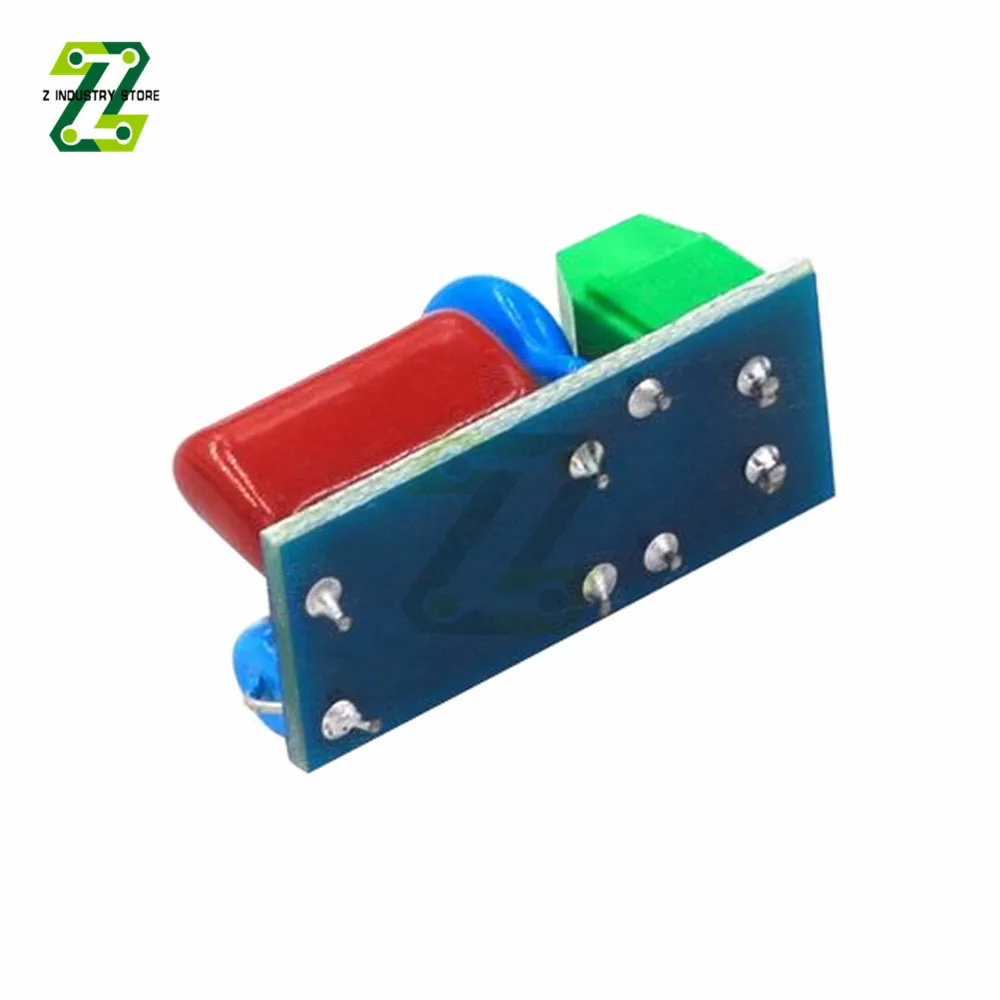

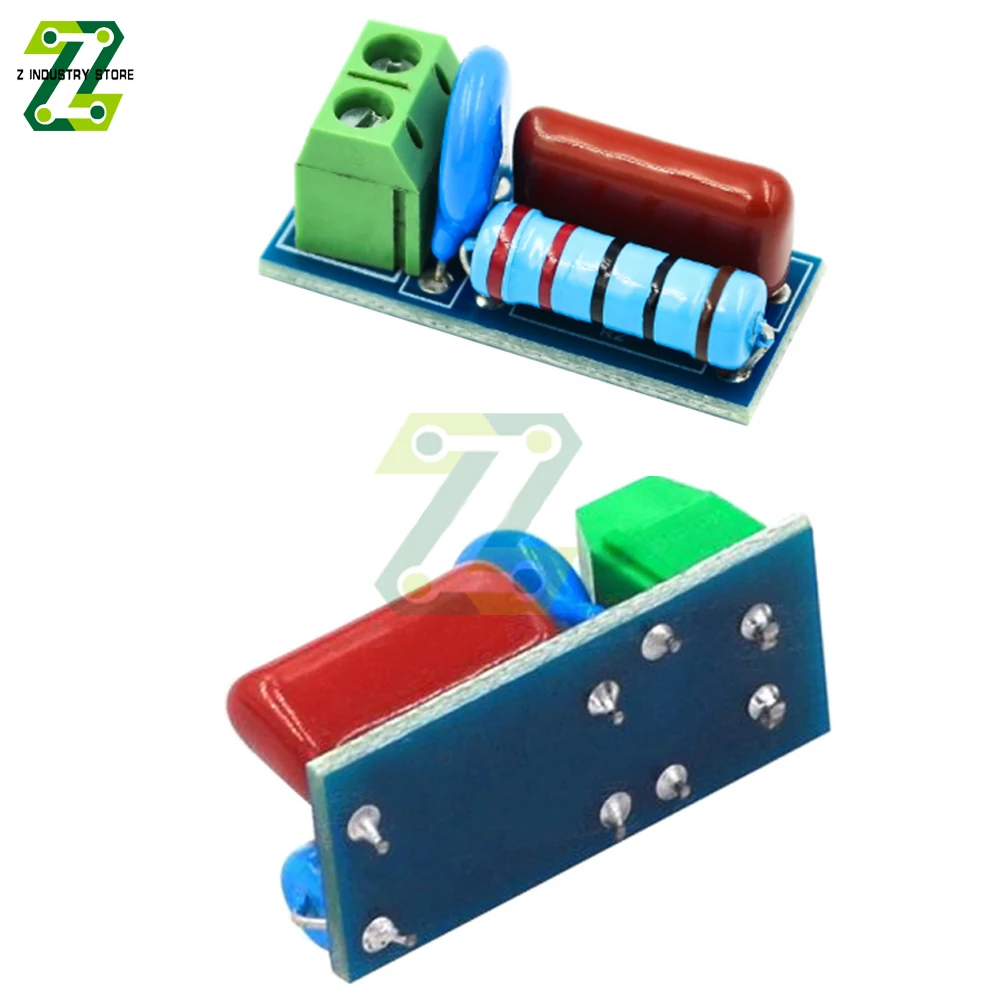

Размер платы: 34,2*14,7 мм
Описание функции платы:
Инструкции по использованию: Этот модуль подходит для цепей, содержащих индуктивные нагрузки и устройства переключения (например, реле и Тиристоры). При использовании два интерфейса модуля соединены с двумя контактами реле (например, общий терминал и нормально открытый терминал реле), или он соединен параллельно с тиристором, чтобы избежать повреждения индуцированной электродвижущей силы к реле и тиристору.
