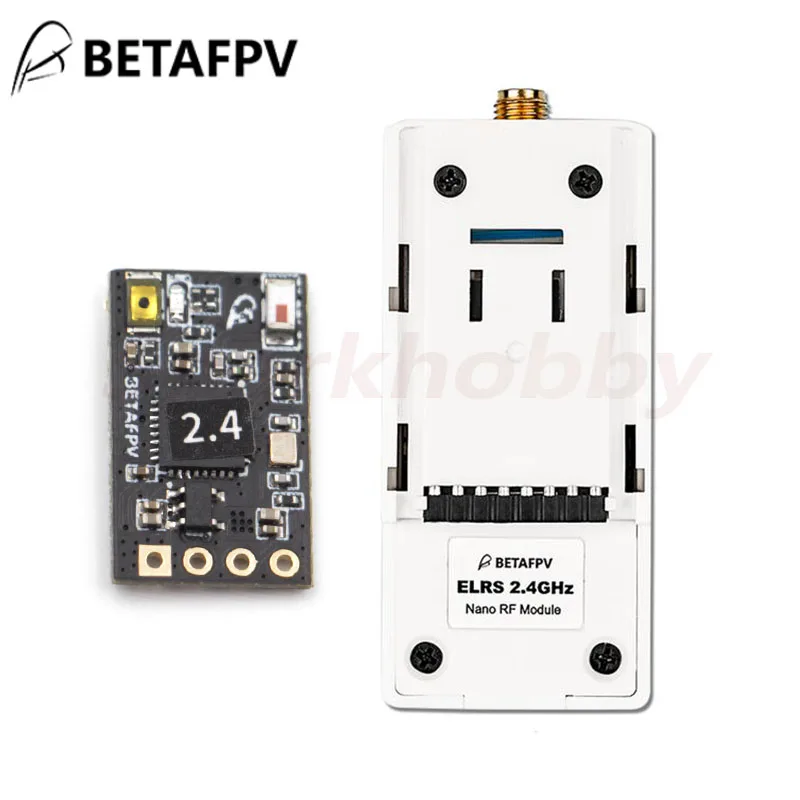

Приемник BETAFPV ELRS Expresslrs Nano 2,4G и ручной тюнер дистанционного управления для пульта дистанционного управления TBS Tango2 Frsky X9D Lite X-Lite

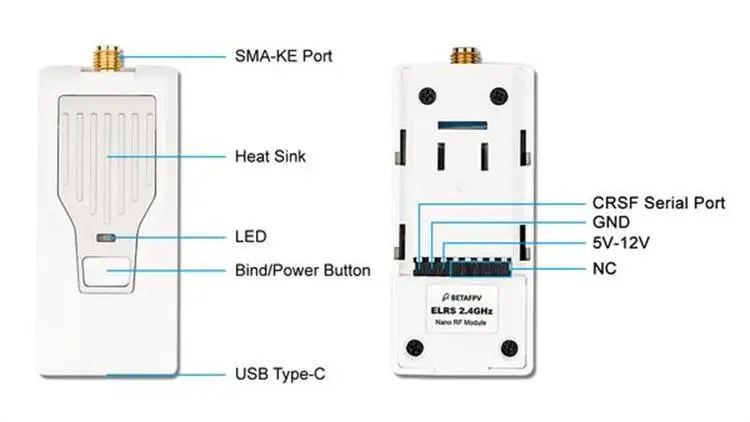

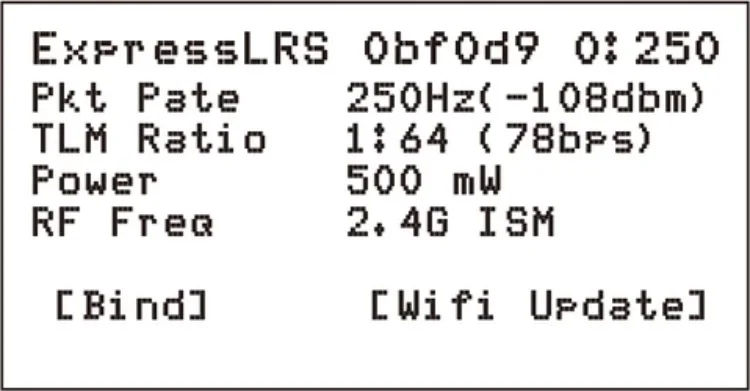

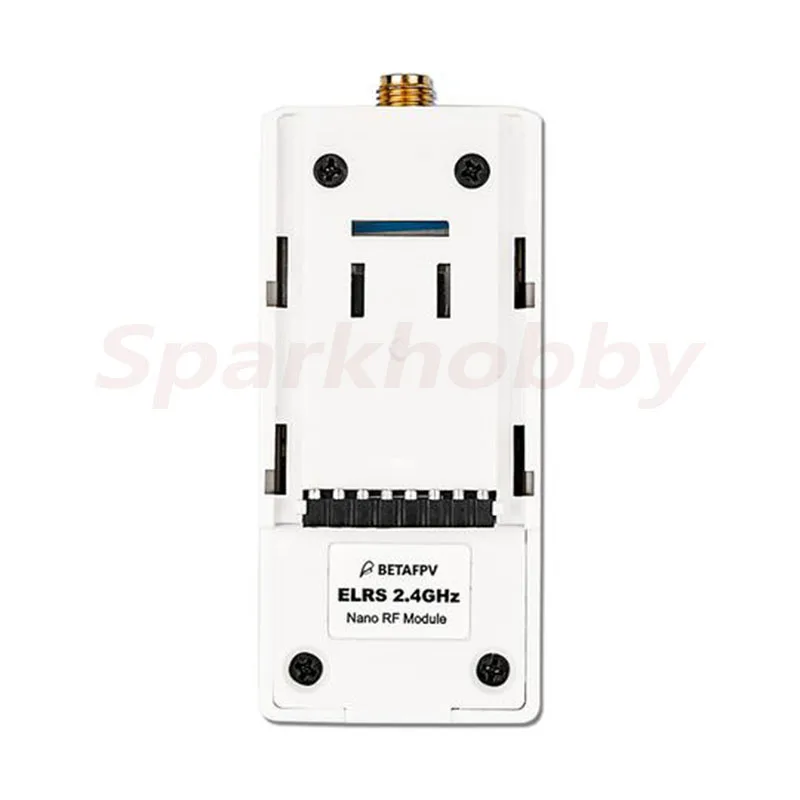

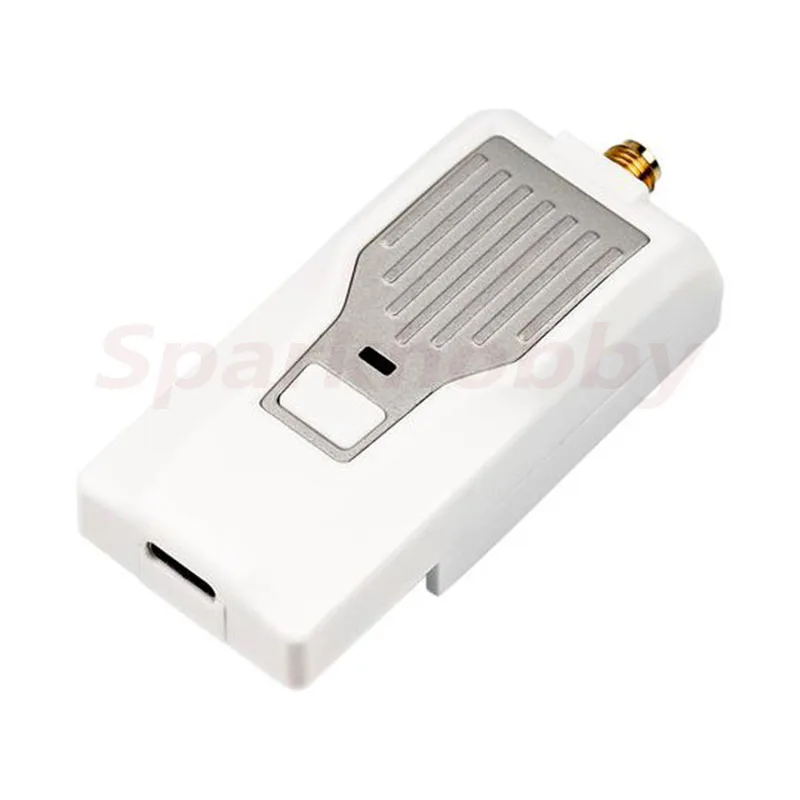

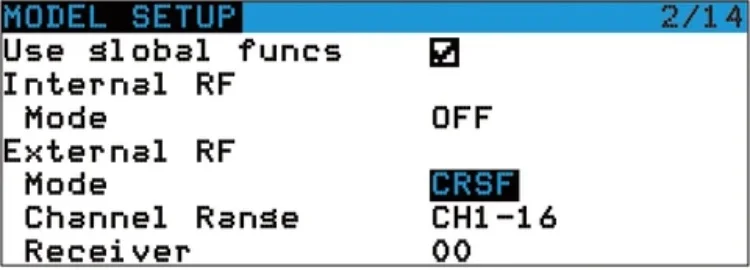

Товар: приемник BETAFPV ELRS Nano 2,4G + тюнер с дистанционным управлением Параметры: Параметры продукта Обновленная крыса пакета данныхE: 25 Гц/100 Гц/500 Гц Выходная мощность RF: 100 мВт/250 мВт/500 мВт Частотный диапазон (Nano RF модуль 2,4G версия): 2,4 ГГц ISM Частотный диапазон (Nano RF модуль 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц EU Входное напряжение: 5 В ~ 12 В Интерфейс USB: Type-C Модуль BETAFPV Nano RF совместим с радиопередатчиками с нано модульными кронштейнами (AKA lite модульные кронштейны, такие как Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2). Примечание: Пожалуйста, соберите антенну перед включением. В противном случае чип PA в модуле Nano TX будет постоянно поврежден. ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между радиопередатчиком и модулем Nano TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и сценарий LUA. Для этого в системе OpenTX введите настройки модели, а на закладке «Параметры модели» выключите «внутренний RF». Далее Включите «внешний RF» и выберите «CRSF» в качестве протокола ExpressLRS использует OpenTX LUA scripts для управления TX модулями, такими как Привязка или Настройка. С помощью сценария LUA пилот может проверить и установить некоторые конфигурации модуля Nano RF TX. Сохраните файл сценария ELRS.lua в папке Scripts/Tools на sd-карте радиопередатчика; Нажмите кнопку «SYS» (для радиоприемников T16 или аналогичных радиостанций) или кнопку «Меню» (для радиоприемников Frsky Taranis X9D или аналогичных радиостанций), чтобы получить доступ к меню инструментов, где вы можете найти ELRS сценарий готов к запуску всего одним щелчком; На следующем рисунке показано, что скрипт LUA успешно работает; Склеивание и выходная мощность Модуль Nano TX может войти в состояние привязки через ELRS.lua script, пожалуйста, обратитесь к главе «LUA Script» для получения подробной информации. Кроме того, короткое нажатие кнопки на модуле также может войти в состояние привязки.

Примечание: светодиодный индикатор не мигает при входе в состояние привязки. Через 5 секунд модуль автоматически выходит из состояния привязки.

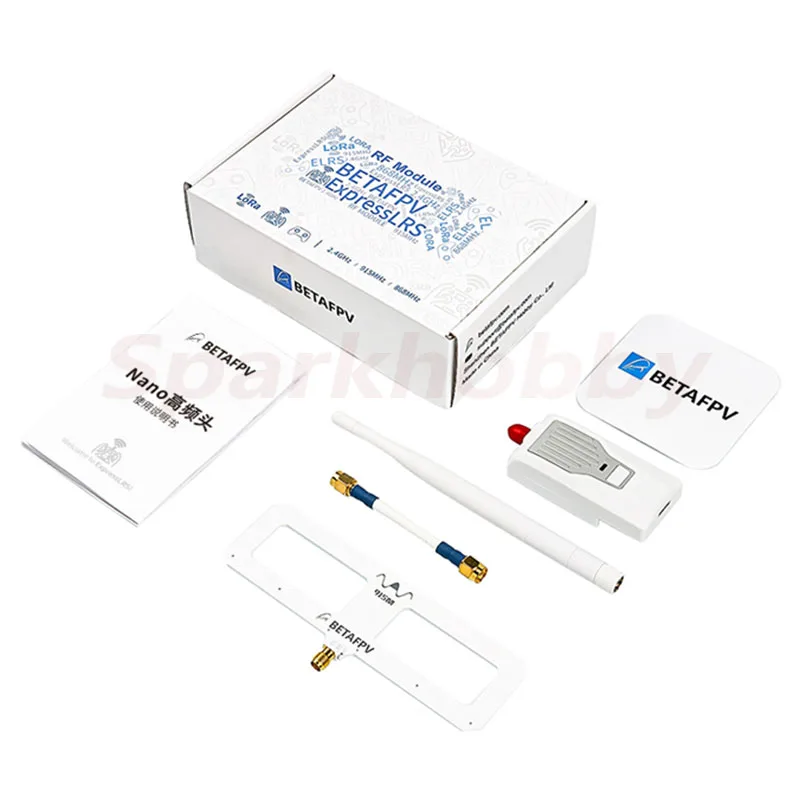

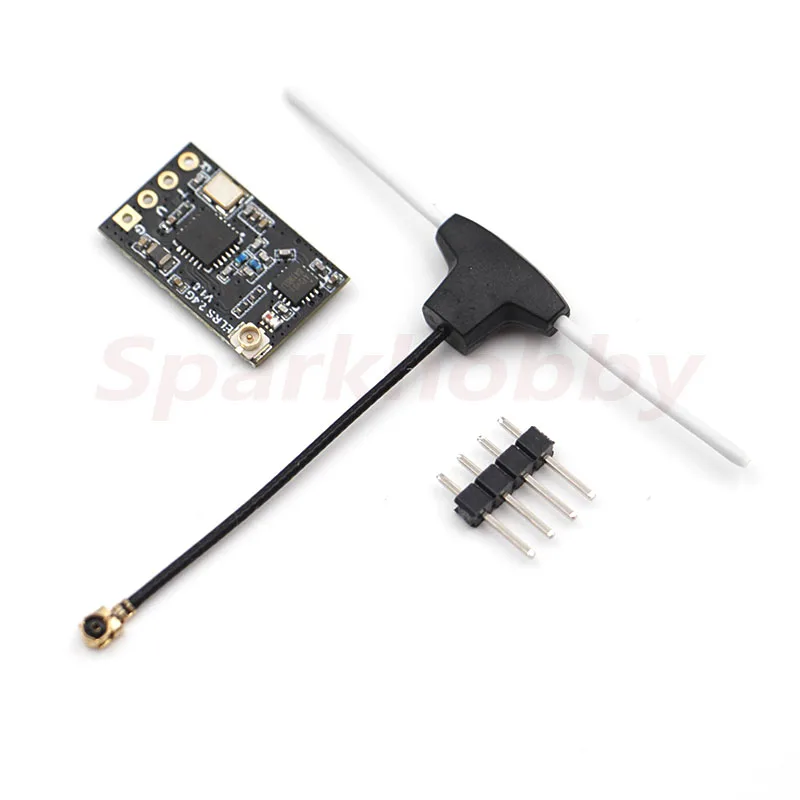

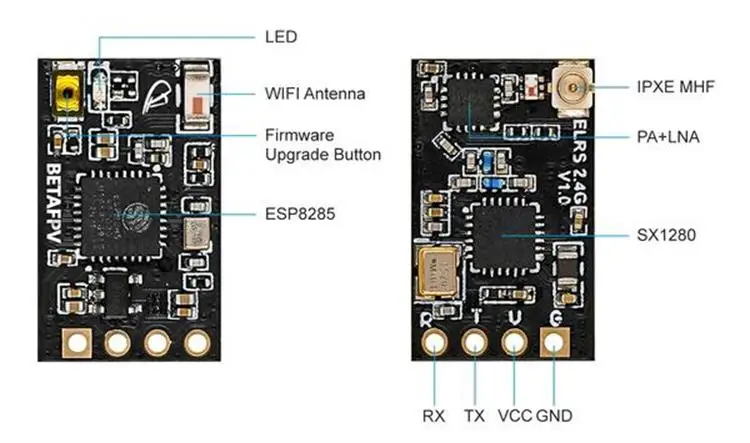

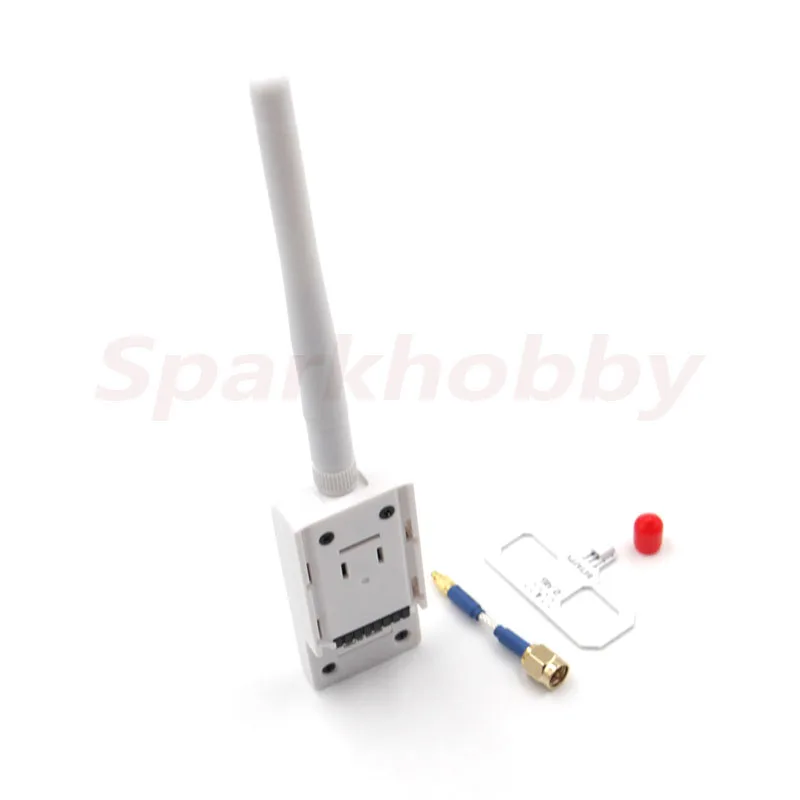

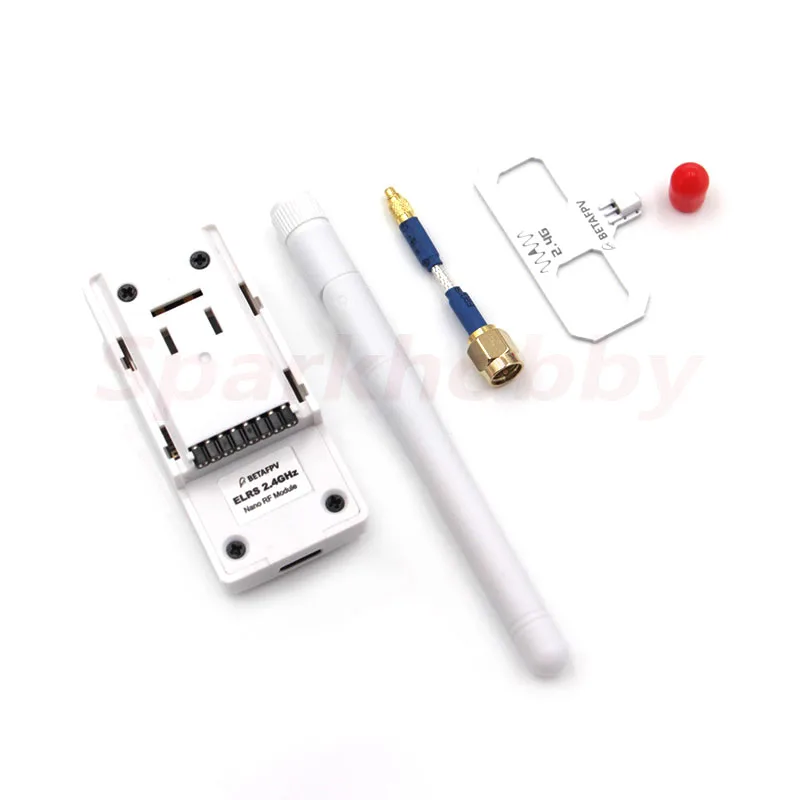

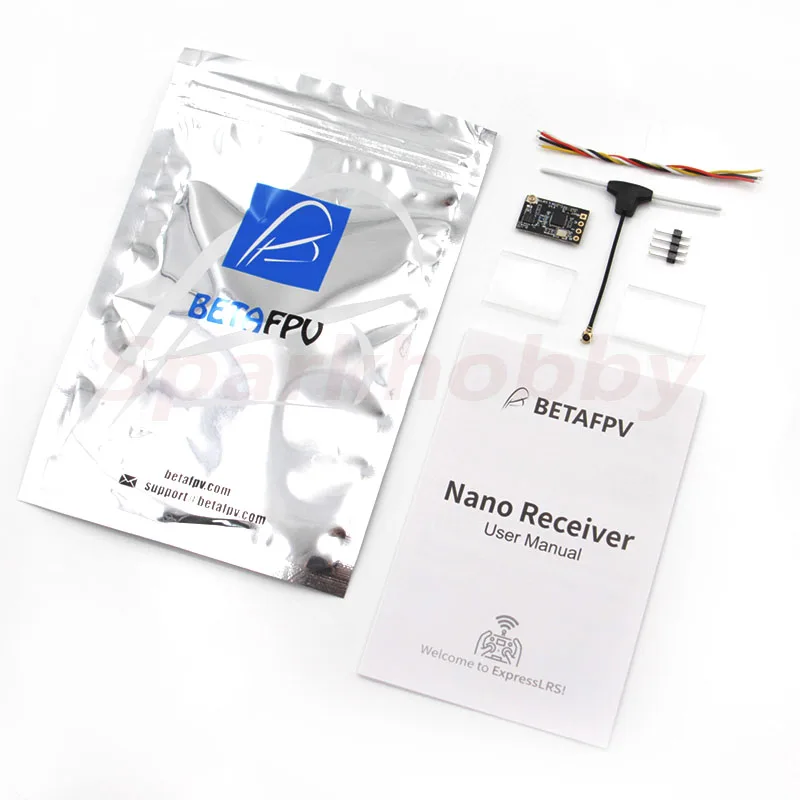

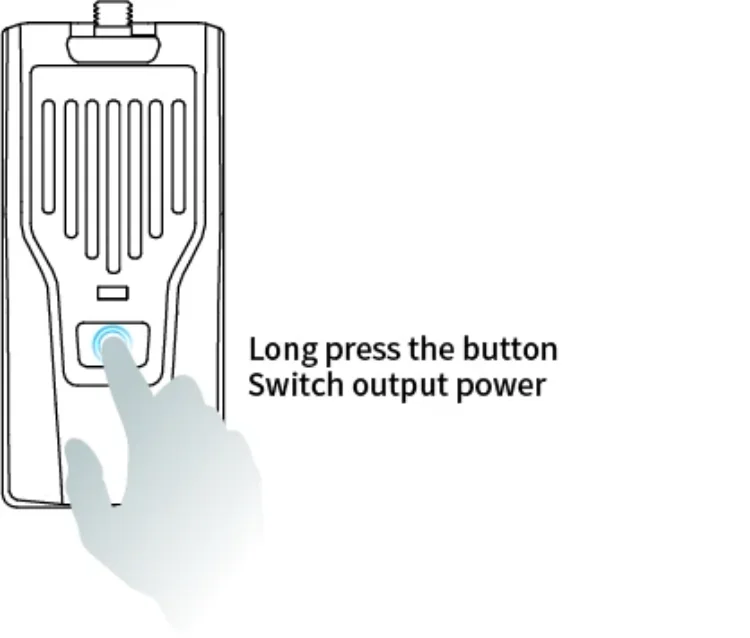

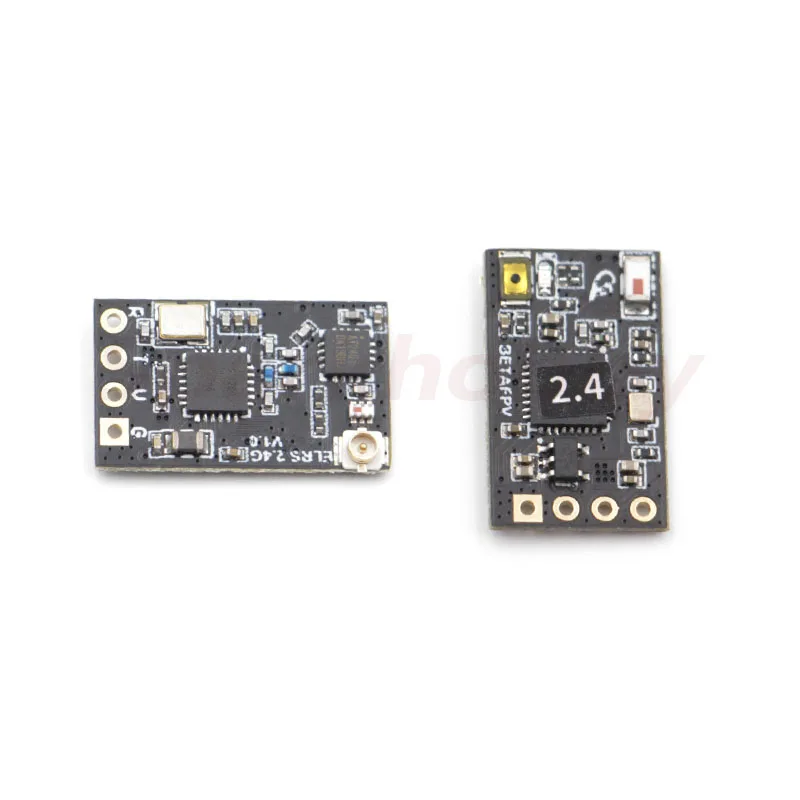

Модуль Nano RF TX может переключать выходную мощность через ELRS.lua script, как описано в главе «LUA script». Кроме того, нажмите кнопку на модуле, чтобы переключить выходную мощность. Выходная мощность и светодиодный индикатор RF TX Светодиодный: цветная выходная мощность RF Синий: 100 мВт Фиолетовый: 250 мВт Красный: 500 мВт Спецификация упаковки 1 * BETAFPV ELRS Nano тюнер 1 * BETAFPV Moxon антенна 1 * Руководство пользователя модуля Nano TX Nano приемник BETAFPV основан на проект ExpressLRS, ссылка RC с открытым исходным кодом для приложения RC. ExpressLRS относится к лучшей производительности связи с точки зрения скорости, задержки и диапазона. Это делает ExpressLRS одним из более быстрых каналов RC доступными, обеспечивая при этом удаленную производительность Параметры продукта Вес: 0,7 г (только приемник) Размер: 12 мм * 19 мм Мощность телеметрии: 20 дБм Частотный диапазон (нано-приемник 2,4G версия): 2,4 ГГц ISM Частотный диапазон (Nano приемник 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц EU Входное напряжение: 5 В Разъем антенны: IPEX MHF Версия 2,4G нано-приемника показана ниже. ExpressLRS-это ссылка RC с открытым исходным кодом для радиоуправляемых приложений. Каждый может найти этот проект на Github или присоединиться к обсуждениям в группе Facebook. ExpressLRS основана на оборудовании Semtech Lora SX127x или SX1280 и используется для RX и TX соответственно. Он нацелен на достижение лучшей производительности связи с точки зрения скорости, задержки и диапазона. При 900 МГц поддерживается Максимальная скорость пакета 200 Гц. В 2,4 ГГц по индивидуальному заказу OpenTX построить в настоящее время поддерживает удивительный 500 Гц. Это делает ExpressLRS одним из более быстрых каналов RC доступными, обеспечивая при этом удаленную производительность. ExpressLRS использует серийный протокол Crossfire (Протокол CRSF) для связи между приемником и платой управления полетом. Поэтому, пожалуйста, убедитесь, что ваша плата управления полетом Поддерживает последовательный протокол CRSF. Далее мы используем Контроллер полета с прошивкой Betaflight, чтобы показать, как настроить Протокол CRSF. На рисунке ниже показана связь между Nano приемником ELRS и платой управления полетом. Включите соответствующий UART (например, UART3 ниже) в качестве последовательного цифрового приемника на закладке «Порт» программного обеспечения конфигурации Betaflight На закладке «конфигурация» выберите «последовательный приемник» на панели «приемник», а затем выберите «CRSF» в качестве протокола. Телеметрия является необязательной здесь, и потому, что те отделения передачи, используемые для телеметрии, уменьшат скорость обновления вашей палки. Нано-приемник может войти в состояние привязки путем включения и выключения устройства 3 раза. Подключите и отключите нано-приемник 3 раза; Убедитесь, что светодиодный индикатор Дважды Мигает, что приемник находится в режиме соединения; Убедитесь, что модуль RF TX или радиопередатчик входят в состояние привязки и посылают сигнал привязки; Если приемник имеет стабильный светильник, он связан. Спецификация упаковки 1 * BETAFPV ELRS нано-приемник 1 * Антенна BETAFPV T 2 * запасная термоусадочная трубка 4 * 30AWG кремниевые соединительные провода (1 черный, 1 красный, 1 белый, 1 желтый) 1 * штыревой разъем 1x4 1 * Руководство пользователя нано-приемника Особенности: Модуль BETAFPV Nano RF TX основан на ExpressLRS project, который является открытым источником RC link для RC приложений. ExpressLRS разработан для достижения лучшей производительности связи с точки зрения скорости, задержки и диапазона. Это делает ExpressLRS одним из более быстрых каналов RC доступными, обеспечивая при этом удаленную производительность.
