L25 Интегрированный усилитель готовой платы.
\ \ByLJM низкое искажение конструкции, высокая движущая сила, мощный комбинированный усилитель
\ \Два канала, две печатные платы в общей сложности.
\ \Каждый канал импортируется с четырьмя парами оригинальных транзисторов packagingKEC KTB817 ktd1047
\ \Принять SankenLAPTType аудио имя tube2SA1186 2SC2837As ведущая труба.
\ \Передний этап originalJRC4580 DDUltra низкий уровень шума, Ультра низкий уровень искажений операционный усилитель. Отсоединенное усиление постоянного тока.
\ \\ \
Авиационный материал gradePCB технология. Чем любая другая компания на TaobaoPCB покупка по цене в четыре раза выше, чем стоимость материала s
\ \Все компоненты абсолютно новые и оригинальные, без навалочных грузов, гарантия качества
\ \Популяризация малых знаний:
\ \В настоящее время виртуальный стандарт мощности усилителя мощности является обычным в сети. Многие only50Nominal Watt power 500 wтакже часто видят.
\ \Как определить выходную мощность усилителя мощности?
\ \На самом деле, максимальная выходная мощность относится к максимальному диапазону выходного напряжения усилителя мощности. Как правило, выходной ток может достигать.
\ \В соответствии с напряжением источника питания усилителя мощности. Полумостовый усилитель мощности, выходное напряжение не должно превышать напряжение питания.
\ \Другими словами, мощность усилителя мощности может быть рассчитана, взглянув на Максимальное напряжение питания усилителя мощности.
\ \Под таким же сопротивлением нагрузки нормальная нагрузка is8Ohm в качестве справки.
\ \Основные параметры для расчета мощности и напряжения усилителя мощности:
\ \Источник питания постоянного тока, + -35 В Выходное напряжение power50tile 8R.
\ \+ -40 В напряжение, выход power80W 8R.
\ \+-Напряжение 50 в, выходная мощность 125 Вт 8Р.
\ \+-Напряжение 63 в, выходная мощность 200 Вт 8Р.
\ \+ -70 В напряжение, выходная мощность 250 Вт 8R
\ \+ -80 В напряжение. Выходная мощность 300W8R.
\ \Флуоресцентный
\ \\ \
L25 комбинированные параметры усилителя:
\ \Выходная мощность 250 Вт 8R ,500 Вт 4R + -70 Вт источник питания.
\ \200 Вт 8R ,400 Вт 4R + -63 в источник питания.
\ \125 Вт 8R, 250 Вт 4R + -50 Вт источник питания.
\ \250 Вт 4R,500 Вт 2R + -50 в источник питания
\ \Максимальный выходной ток 20А, максимальное выходное напряжение Синусоидальная волна + -67 в.(+ -70VUnder источник питания)
\ \Ток на канал 20 мА
\ \Статическое энергопотребление = Напряжение питания * 0,02 (2 Вт + -50 в)
\ \Напряжение питания дальномер Напряжение питания: + - 24Vto + - 70V
\ \Рекомендуемое напряжение питания и стандарт радиатора:
\ \\ \
+ -35to +-с алюминиевой крышкой, 50В, радиатор на channel0.5KG
\ \+ -40to + -60V, радиатор на channel1KG
\ \+ -60V to + -70V, радиатор на channel2KG.
\ \При использовании + -60 в выше напряжения. В связи с высокой температурой рекомендуется применять силиконовую смазку на задней части углового алюминия.
\ \Хорошая теплопроводность с большим радиатором.
\ \Фронтальной ступени получить 4,7 раз. Сообщение этап gain25times. Общий gain117times.
\ \Частотная характеристика 5 Гц-300 K Гц-3 дБ. 20 Гц-20K Гц +-0,2 дБ.
\ \Искажение 100 Вт 1 к Гц THD < 0.01%
\ \Коэффициент демпфирования> 3000 ,8Ohmic нагрузки.
\ \Отношение сигнал-шум> 97дб.
\ \Вход Чувствительность: 0,6 V RMS 250W 8Rpower
\ \Размер: long130MM. wide95MMIncluding угол алюминия.
\ \Схема тестового сигнала:

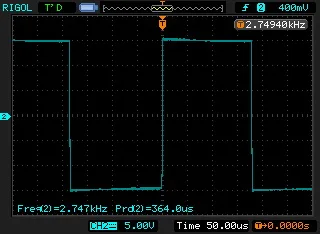

\ \Квадратный волновой тест.
\ \

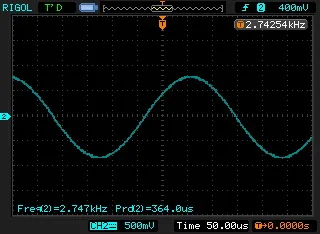

Тест на входной сигнал и выходной сигнал.

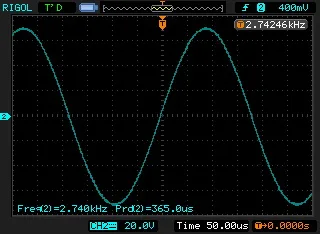

\ \Вход signal0.7V время, выходной сигнал approx70V. Выходная мощность 250 Вт 8Р.
\ \Испытательная среда. Большой радиатор или вентилятор должны быть установлены для угла температуры алюминия. Сделайте угол температуры алюминия меньше, чем 55cdegree.
\ \

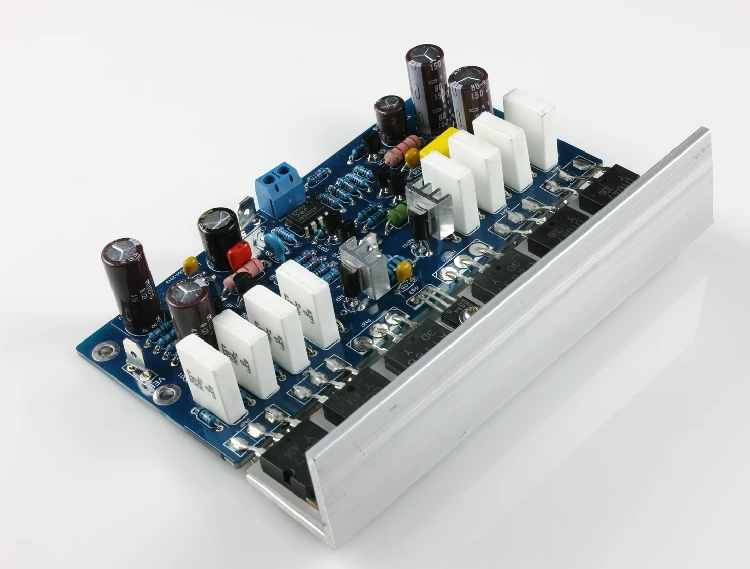

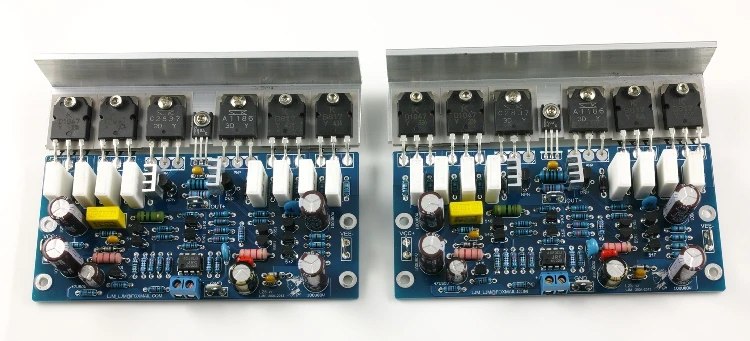

Физический эталонный рисунок: (положительный) (задний)
\ \
\ \

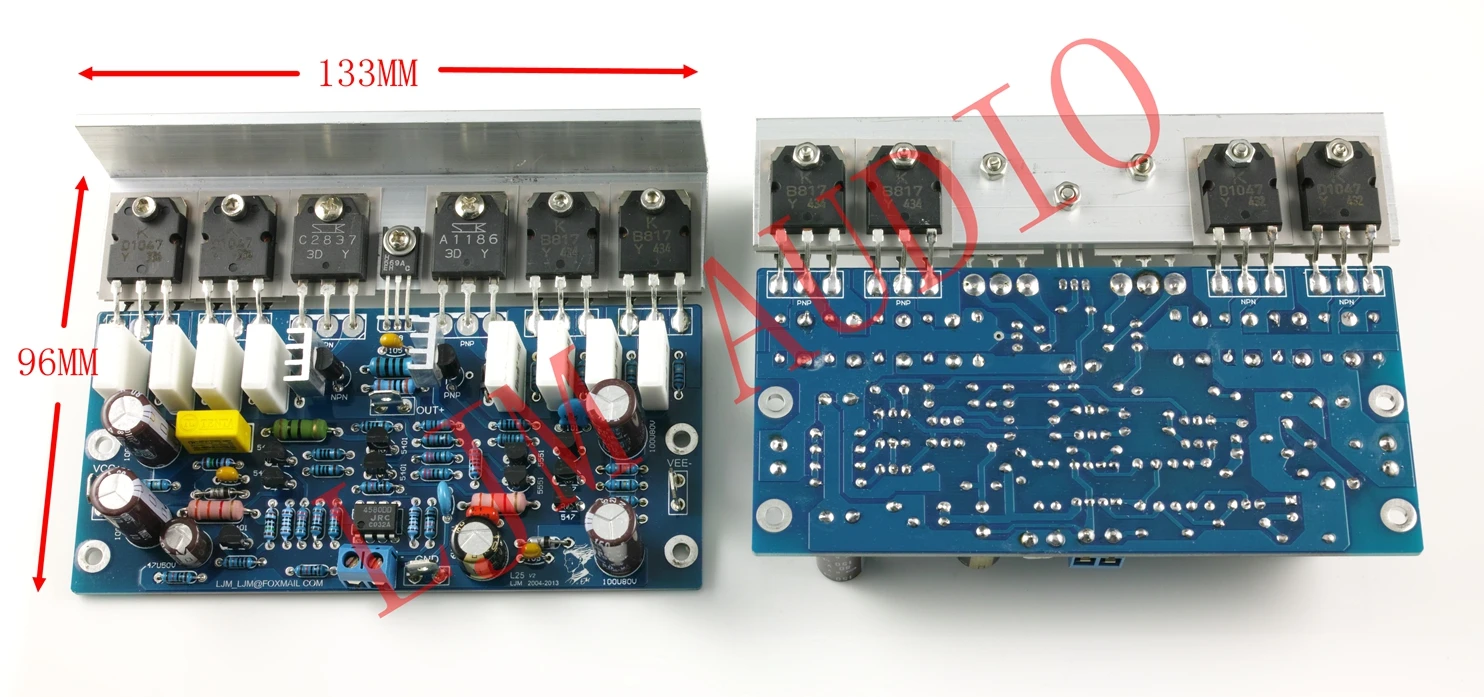

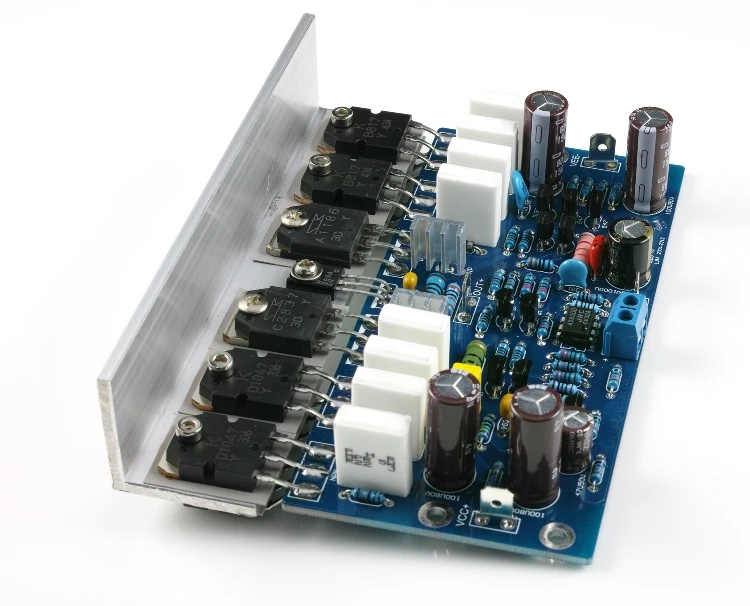

Положительный:
\ \

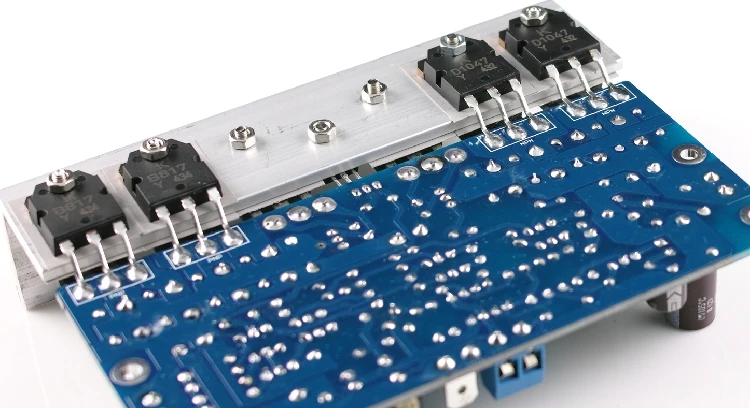

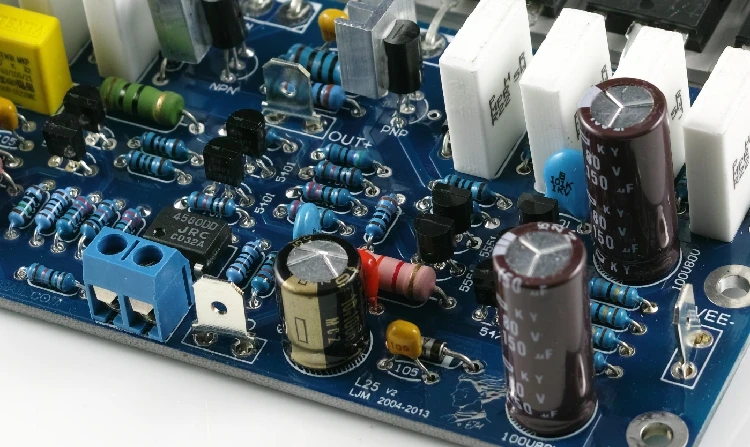

Задняя часть:
\ \

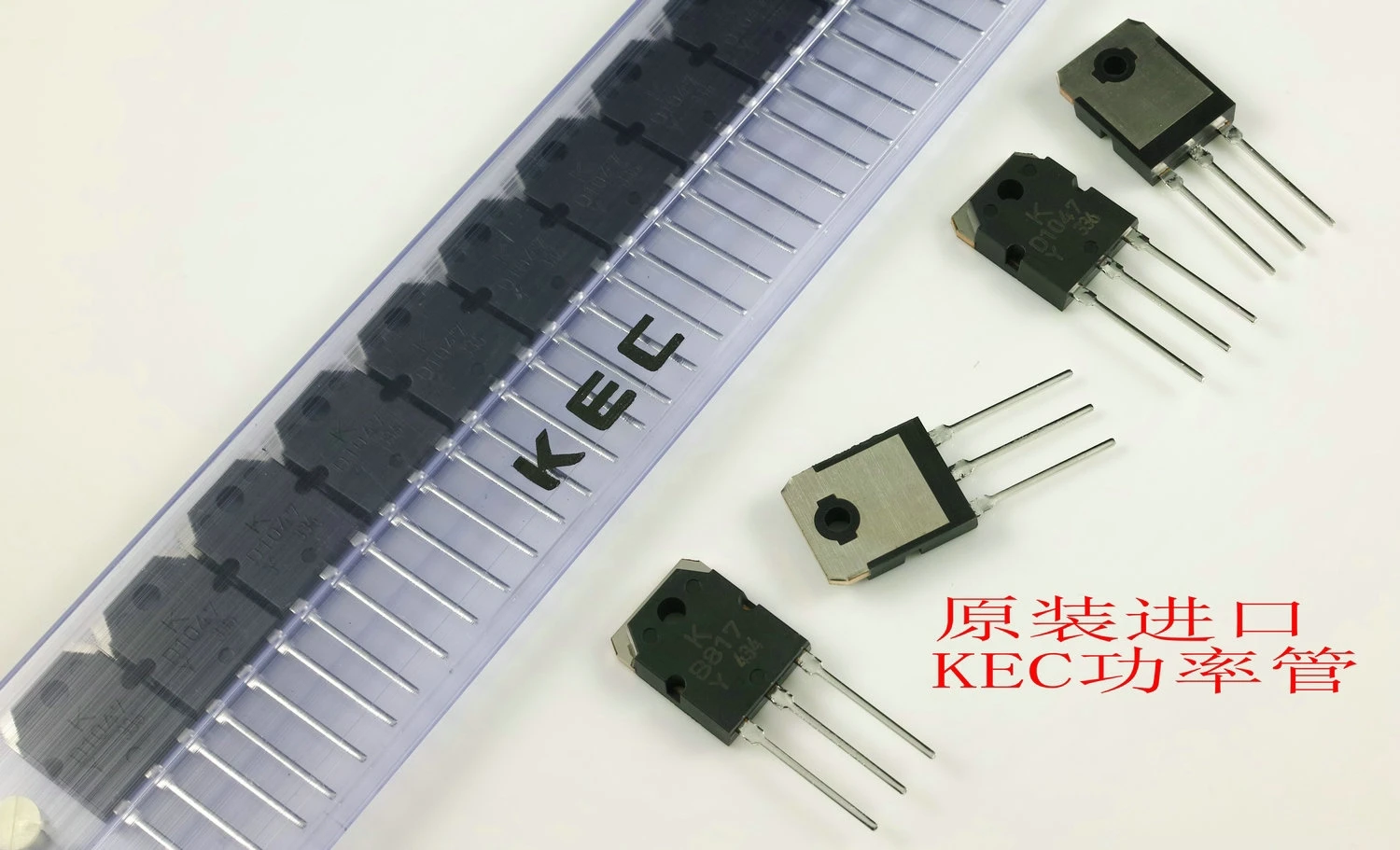

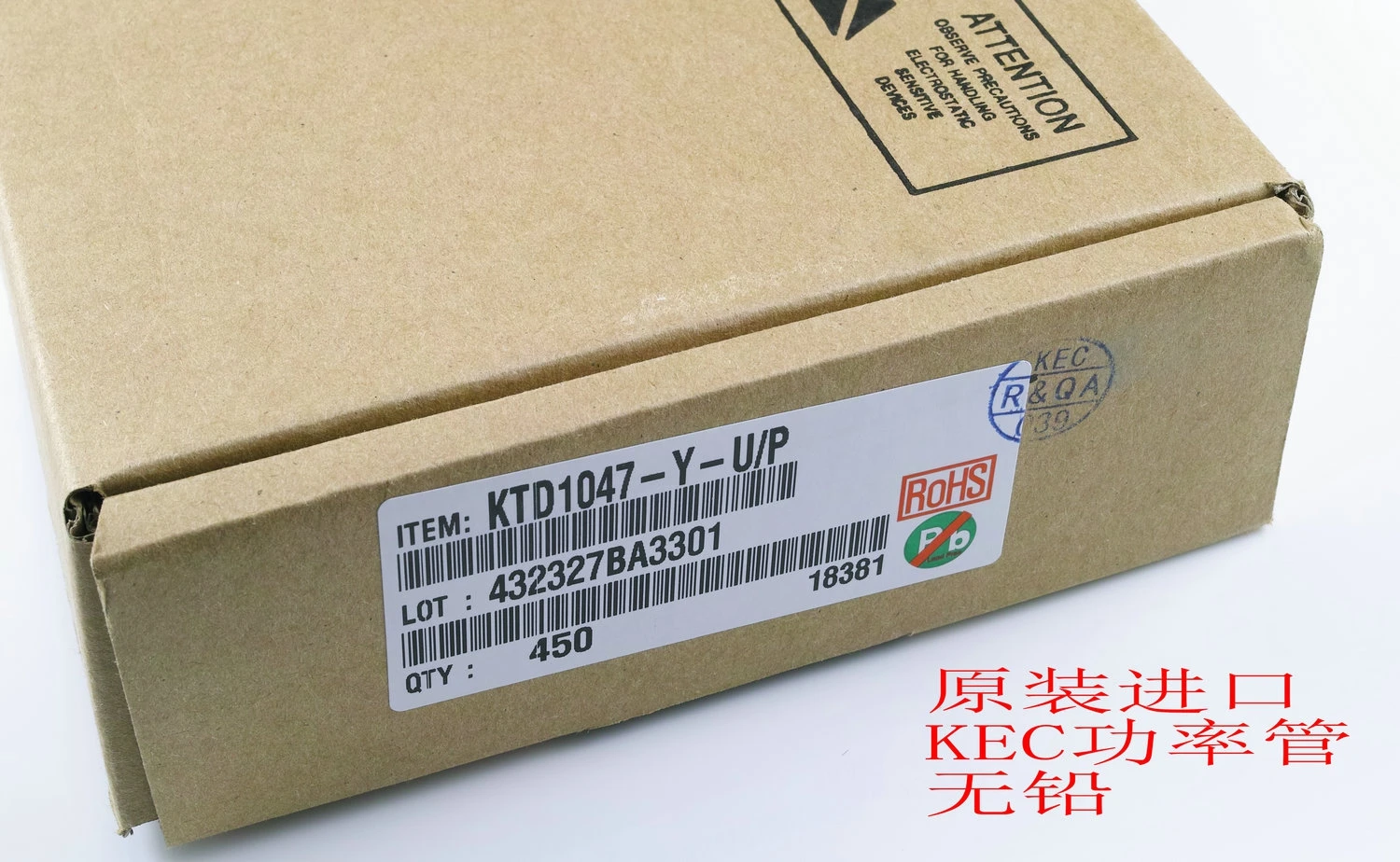

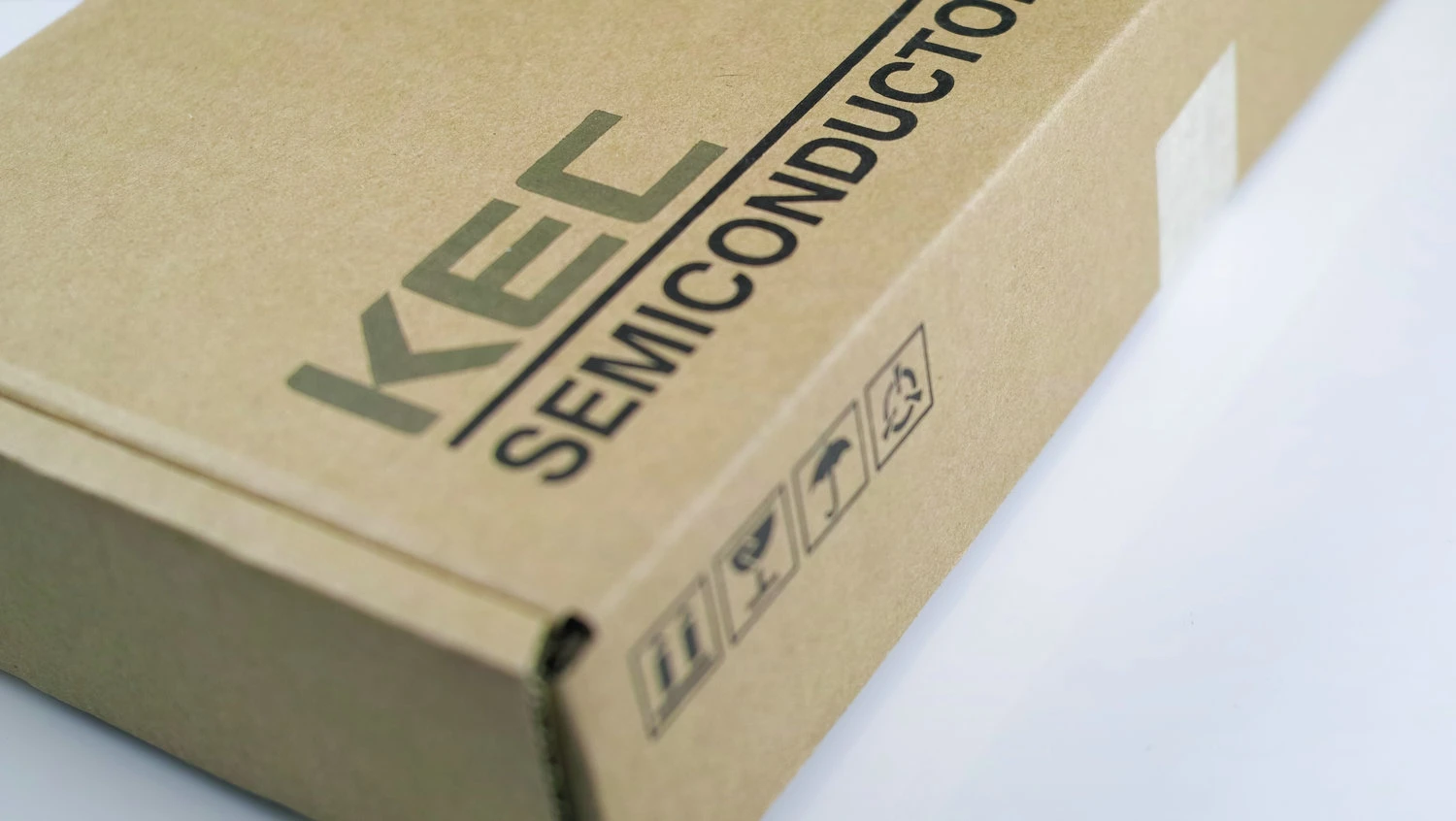

На channel4Original import KEC транзистор. 2yes оригинальный импорт SANKEN Sanken LAPT Audio power tube.
\ \

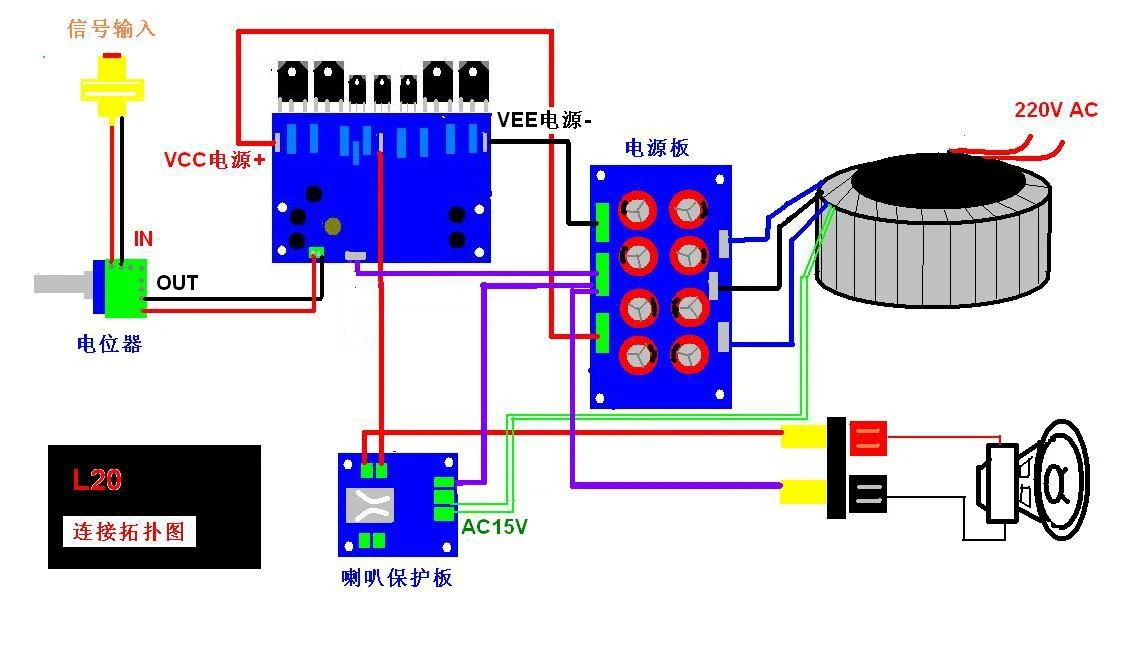

О схемах подключения. Справочная фигура (andl20идентичный)
\ \
'
