XDT-базовая Подающая антенна 1:64 HAM SDR короткая волна HF антенна 6-полосная 1,8-50 МГц 1,8 МГц 7 МГц 14 МГц 21 МГц 28 МГц

Краткое описание

Эта антенна является портативной концевой антенной в поле, весом всего 190 г, портативной и удобной для переноски. Он принимает бескислородный медный вибратор с высокой эффективностью излучения. Он принимает 1:64 балун для реализации многополосного естественного резонанса (7 МБ, 14 м, 21 м, 28 м и 50 Мб). Он поддерживает различные способы эрекции, а производительность приема на 1-2 с лучше, чем антенна GP. Это идеальная полевая антенна.

Благодаря отличной портативной производительности, он очень подходит для частых видов активного отдыха, альпинизма, кемпинга и эрекции полевой станции. С QRP радио, он часто может достичь хорошего эффекта связи в этой области. Рекомендуется, чтобы высота эрекции была более 4 м. Если высота эрекции составляет 6 м, производительность будет идеальной.

Длинная леска длиной 40 м используется с рыбацкой лодкой для удобного и быстрого хранения. Ремень рыболовного колеса имеет функции односторонней блокировки и переключения левой и правой стороны. Нет необходимости беспокоиться о завязывании и намотке.

1. Упаковочный лист:

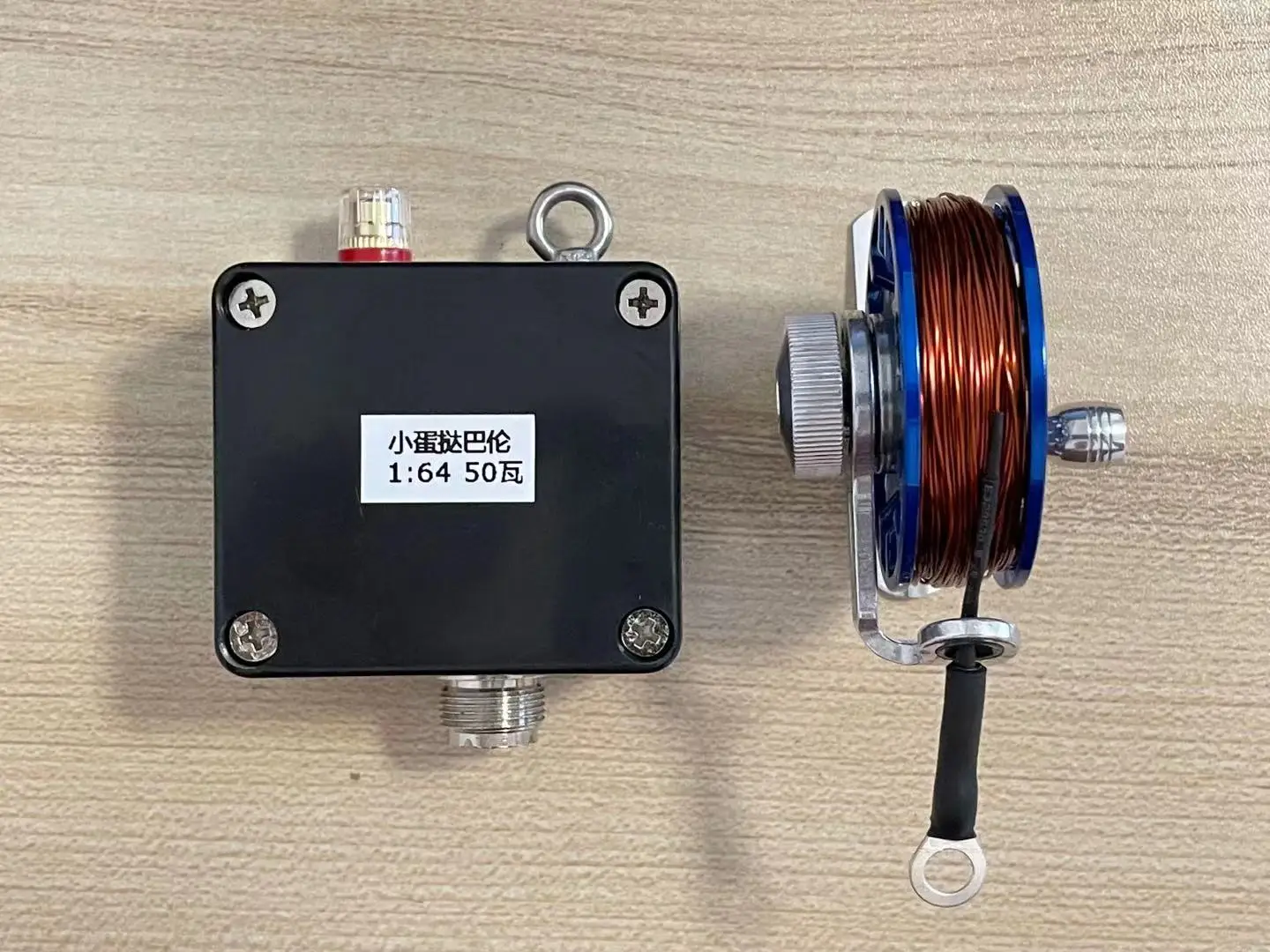

1) от 1 до 64 баронов * 1

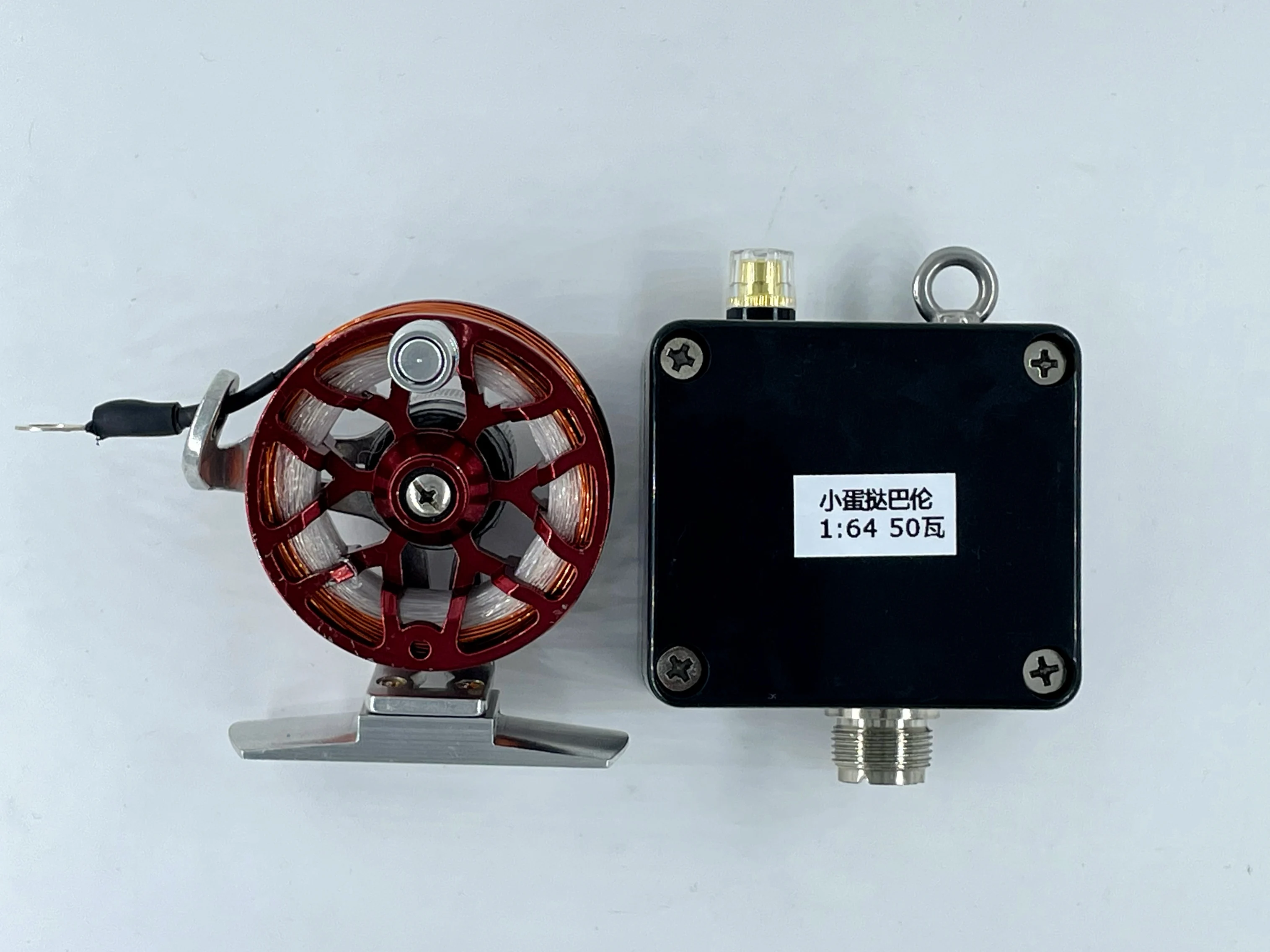

2) рыболовное колесо из алюминиевого сплава * 1

3) 0,5mm Чистая медь Вибратор на расстоянии до 20 м

4) 0,5 мм леска 15 м

2. Основные параметры:

1) Частотный диапазон: 7 / 14 / 21 / 28 МГц (естественный резонанс в этих четырех Частотные диапазоны)

2) Входное сопротивление: 50 Ом (несимметричный)

3) Выходное сопротивление: 3200 Ω (несимметричный), подходит для коротких волновых антенн с длинной линией

4) коэффициент трансформации балун: 1:64

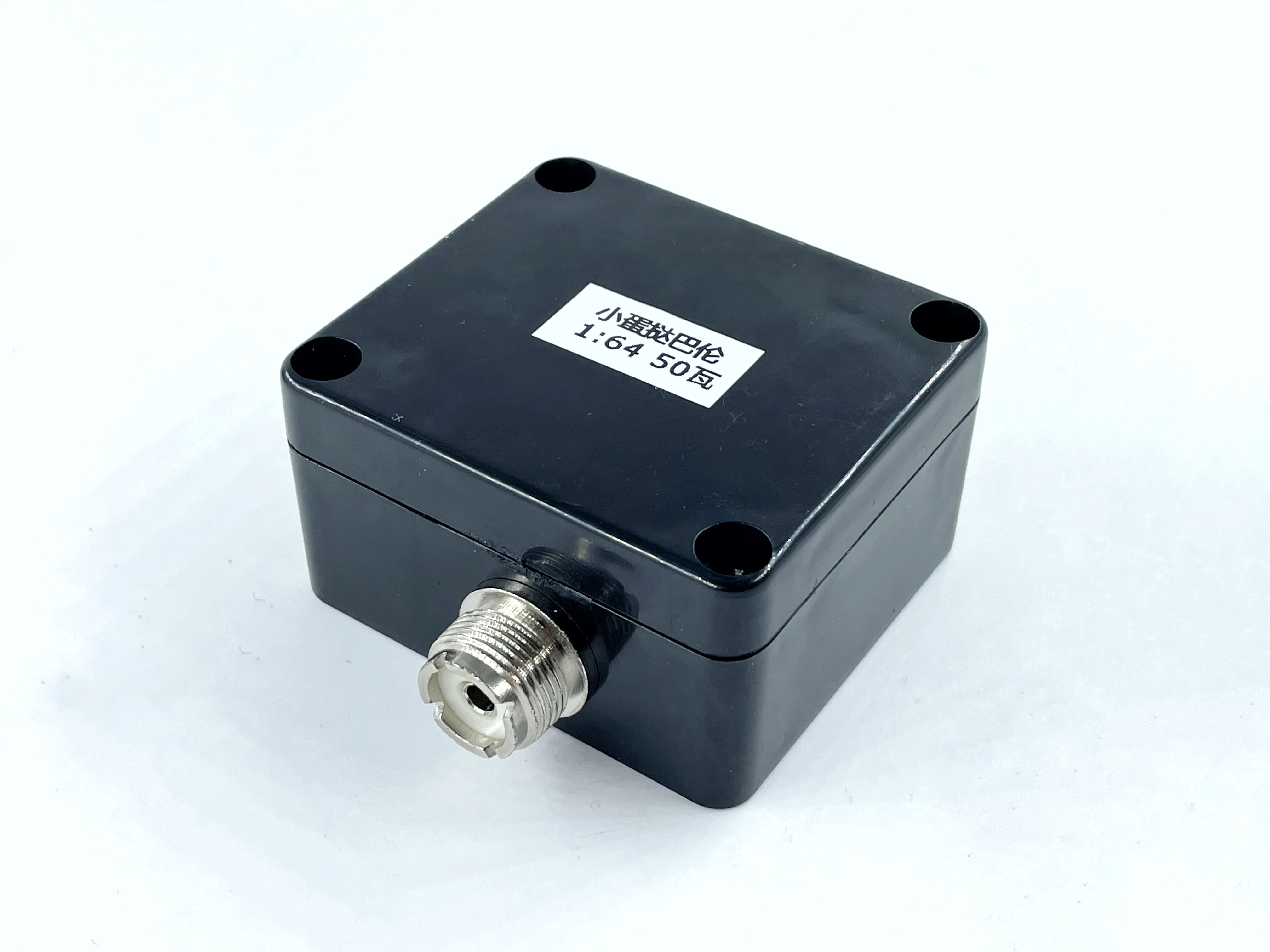

5) балун интерфейс: sl16k (M female)

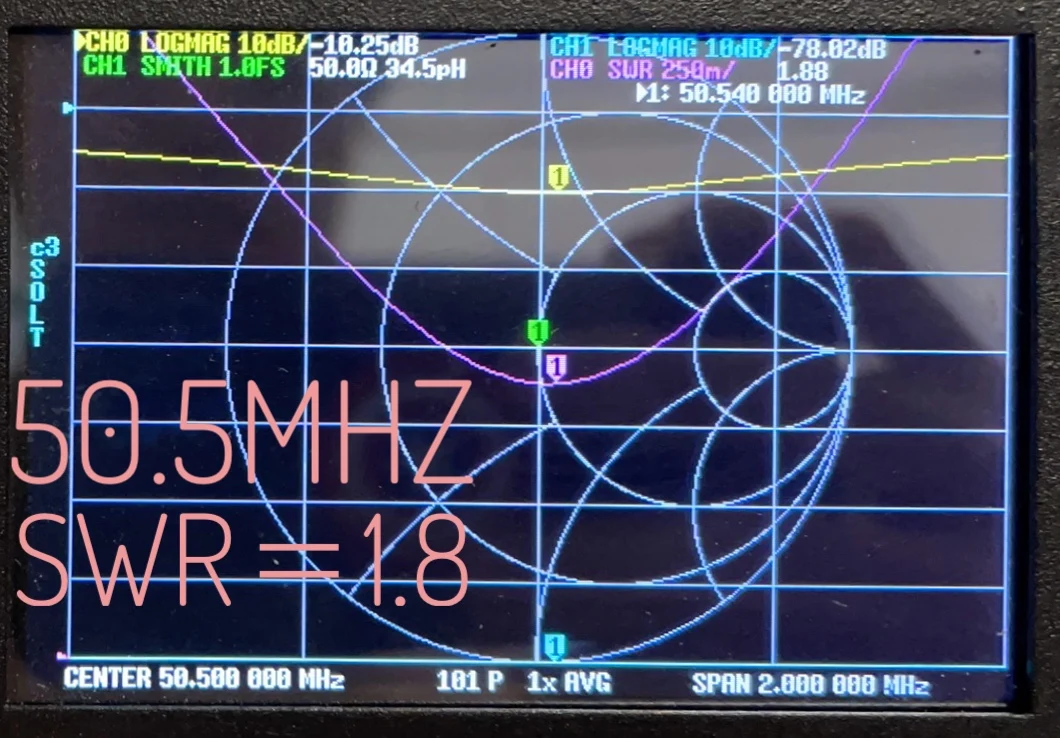

6) соотношение стоящей волны: менее 1:1.5

7) выдерживает мощность: 70 Вт (SSB CW < 70 Вт, FM AM FSK FT8 < 50 Вт)

8) Общий размер: 63x58x35мм

9) Вес: 190 г (вес нетто, за исключением внешней упаковки)

10) Максимальная сила растяжения измельченной рыбы: 6 кг

11) Максимальное растягивающее усилие покрываться за счет эмалированная проволока: 3,5 кг

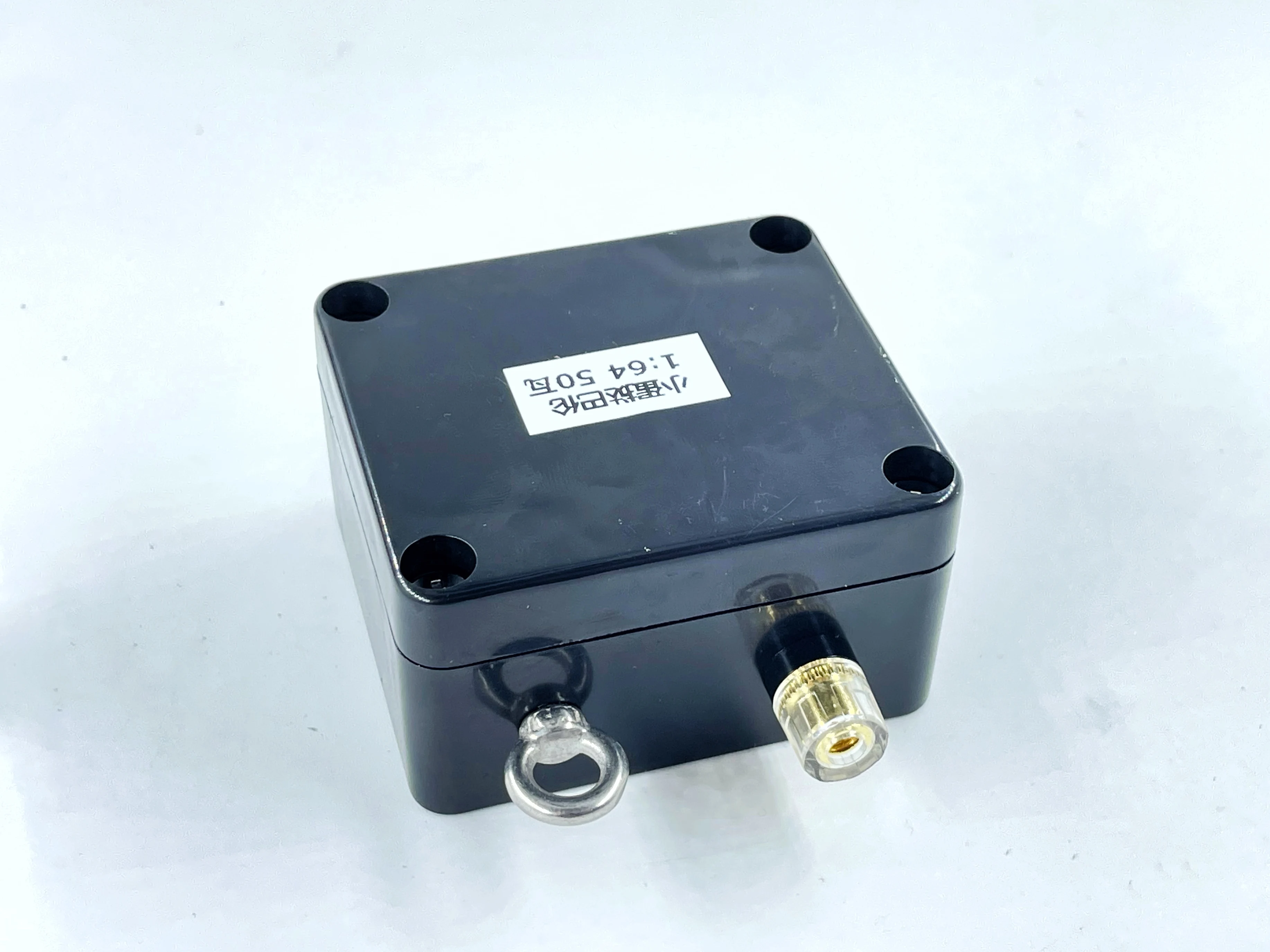

12) Максимальная сила растяжения подъемного кольца из нержавеющей стали: 8 кг

3. Метод эрекции:

1) горизонтальная эрекция (рекомендуется)

Горизонтальная эрекция требует 2 опорных стержня, и эффект идеален.

2) кабель остался эрекцией

Во-вторых, кабель остается эрекцией, которая может быть менее одной стойки, а другой конец может быть прибит к земле или брошен в дерево.

3) инвертированная V эрекция

Для инвертированной эрекции в опорный стержень должен быть изготовлен из изоляционного материала. Повесить около 1 / 3 вибратора на верхней части опорный стержень, тянуть вниз с обеих сторон и закрепите его с помощью грунтовые гвозди.

4. Требуемые материалы:

1) светильник-питатель * 1

Учитывая ограниченную прочность на растяжение вибратор, общая масса фидера должна быть в пределах 500 г. Рекомендуется использовать провод rg316, и потеря 10 м составляет около 1,7 дБ.

2) опорный стержень 6 м * 1

Рекомендуется использовать удочку для чтения или удочку, как показано на рис. 1.

3) ветряная веревка * 2

Один из ветровых канатов используется для предотвращения натяжения антенны вибратор. Метод использования показан на рис. 1. Он закреплен на земле, противоположной направлению натяжения вибратор, и может быть прочно завязан ветками, гвоздями и т. Д.

Другой ветровой канат используется для того, чтобы держать балун около 2-5 м от опорного стержня, чтобы предотвратить воздействие опорного стержня на антенну.

Рыболовная лодка не может использовать ветряную веревку, потому что она привезла свою собственную леску 20 м, которая может использоваться в качестве ветровой веревки.

5. Меры предосторожности:

1) эмалированный провод, используемый вибратор, относительно тонкий. При использовании, обратите внимание, чтобы не сгибаться или не ветриться, чтобы избежать поломки.

2) антенна является портативной антенной, используемой в поле, и не подходит для длительного монтажа.

3) Если он должен быть установлен в течение длительного времени, замените твердый вибратор самостоятельно.

4) балун Сопротивление мощность 70 Вт, долгое время передачи, пожалуйста, обратите внимание на изменение отношения стоящей волны.

5) балун использует водонепроницаемый корпус коробки, но потому что есть отверстия в верхней части, не используйте его в дождливые дни.
