Китайский завод, гибридный контроллер заряда 12 В, 24 В, автоматический запуск, 48 В, ЖК-дисплей, контроллер ветровой солнечной энергии для ветровой турбины, солнечная панель

1. Водонепроницаемый. Водонепроницаемый, анти-коррозия, изолированные защиты специально разработаны для печатной платы. Корпус также водонепроницаемый.

2. Опциональная связь TTL232. Стандарт TTL232 communicationmicro-port позволяет легко контролировать систему на компьютере. (RS485, беспроводная связь на коротком расстоянии опционально), с usb-кабелем RS232, очень удобно для обмена данными между контроллером и компьютером.

3. Никаких повреждений не произойдет, в то время как вход солнечной энергии подключен обратно. Контроллер будет работать после корректировки обратного соединения.

4. Технология увеличения MPPT ввода. Контроллер обеспечивает автоматическую ветровой турбины со слежением за максимальной точкой мощности (вход Максимальная мощность номер отслеживания посылки) режим или 5-сегментный одинаковая кривой вход режим конфигурации (оборотов в минуту и входной ток кривой, или входное напряжение и ток на входе кривой), что может максимизировать эффективность генерации энергии при низкой скорости ветра.

Для аккумулятора 12 В, начните зарядку напряжения 6 В; Для батареи 24 В, начните зарядку напряжения 12 В.

5. Несколько режимов вывода. Контроллер обеспечивает различные режимы выхода (светильник управления, контроль времени, утренний светильник) возможно для различных применений.

6. Контроллер может рассчитать совокупную генерируемую мощность, оставшуюся мощность, об/мин, ток, температуру и другие данные.

Контроллер отображает не только обычные данные, такие как выходной ток/напряжение/мощность ветровой турбины/панели солнечных батарей/батареи, но также кумулятивная мощность, Генерируемая ветром/солнечной энергией, остается батареей и об/мин.

Ветер: входное напряжение/ток/мощность/кумулятивная мощность/об/мин/ток разгрузки

Солнечная энергия: входное напряжение/ток/мощность/кумулятивная мощность

Батарея: напряжение/зарядка curent/мощность/кумулятивная мощность

7. Защита:

Ветер: защита от превышения скорости, защита от перегрузки по току, защита от удара молнии

Солнечная: защита обратного подключения

Батарея: защита от обратной полярности (выгорание предохранителя), защита от перенапряжения, защита от низкого напряжения (для уличных фонарей)

Класс изоляции: IP41

Технические характеристики

Параметры батареи

Номинальное напряжение

12 В/24 В автоматическое распознавание

Защита

Защита от обратной полярности (выгорание предохранителя), защита от перенапряжения, защита от низкого напряжения (для уличных фонарей)

Точка защиты от перенапряжения

29,0 V ± 0,2 V (14,5 V ± 0,2 V)

Защита от перенапряжения восстановительная точка

27,5 V ± 0,2 V (13,7 V ± 0,2 V)

Защита от низкого напряжения

21,0 V ± 0,2 V (10,5 V ± 0,2 V)

Защита от низкого напряжения восстановленная точка

23,0 V ± 0,2 V (11,5 V ± 0,2 V)

Параметры входного потока ветра

Номинальная мощность ветра

300W/12V,600W/24V

Запуск напряжения зарядки

6 вольт постоянного тока (12V система общее количество) /12V(24V система)

Номинальный входной ток

20A DC (после выпрямления)

Максимальный входной ток

25A DC (после выпрямления)

Ограничение скорости вращения по умолчанию

500 об/мин (регулируется)

Предел входного тока по умолчанию

20А (регулируемый)

Защита

Защита от превышения скорости, защита от перегрузки по току, защита от удара молнии

Метод разгрузки

PWM высокая прочность гладкая разгрузка (встроенный) и ручной тормоз

Режим MPPT

Boost со слежением за максимальной точкой мощности (со слежением за максимальной точкой мощности или 5-сегментный кривой вход номер отслеживания посылки)

MPPT channal входной ток

5А по умолчанию

Входные параметры PV

Номинальная мощность

Стандарт 300 Вт/12 В, 600 Вт/24 В

(Опционально 500 Вт/12 В, 1000 Вт/24 В)

Номинальный входной ток

Стандарт 15A, (опционально 30A)

Падение напряжения при зарядке

<0,2 в

Защита от ПВ

Защита обратного соединения

Метод разгрузки

Открытая цепь

Параметры нагрузки на выходе

Выход

2 способа

Выходной ток/способ

12А

Выходной режим

Светильник, контроль времени, утренний светильник, постоянный выход.

Другие параметры

Дисплей

Трехзначный цифровой светодиодный дисплей

Связь

Стандарт TTL232 (уровень напряжения 5 В)

(Опционально RS485/Беспроводной RF с коротким расстоянием)

Содержимое

Ветер: входное напряжение/ток/мощность/кумулятивная мощность/об/мин/ток разгрузки

Солнечная энергия: входное напряжение/ток/мощность/кумулятивная мощность

Батарея: напряжение/зарядка curent/мощность/кумулятивный заряд питания/информация о состоянии батареи

Энергопотребление в режиме ожидания (выключение подсветки экрана)

О 17ma /24V

Управление

2 кнопки

Рабочая температура и влажность

-40 ~ + 80 ℃/20 ~ 85% RH (без конденсации)

Степень защиты

IP41

Размеры

158 мм * 113 мм * 60 мм

Вес нетто

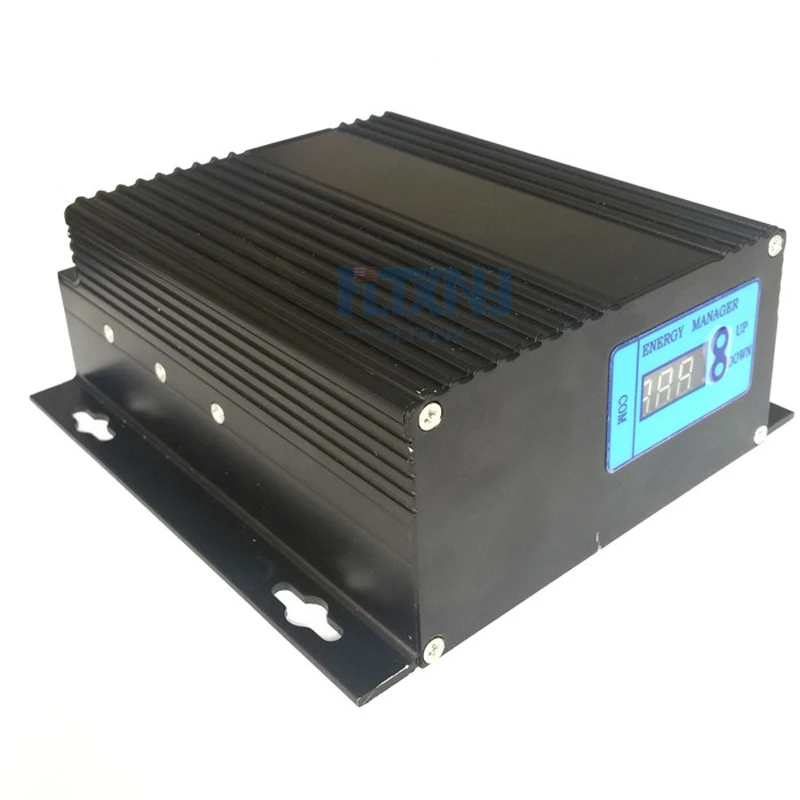

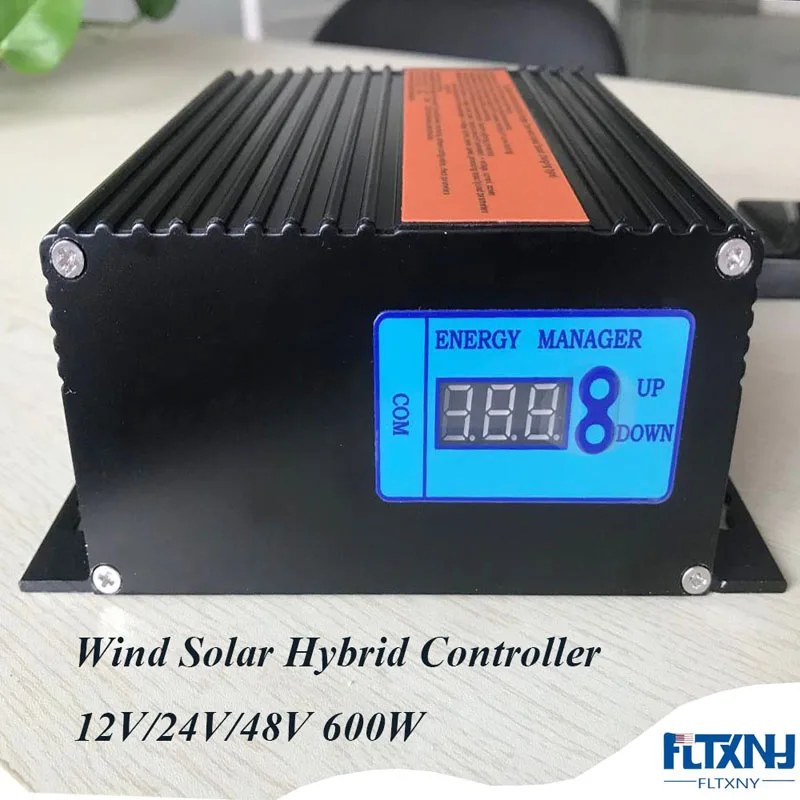

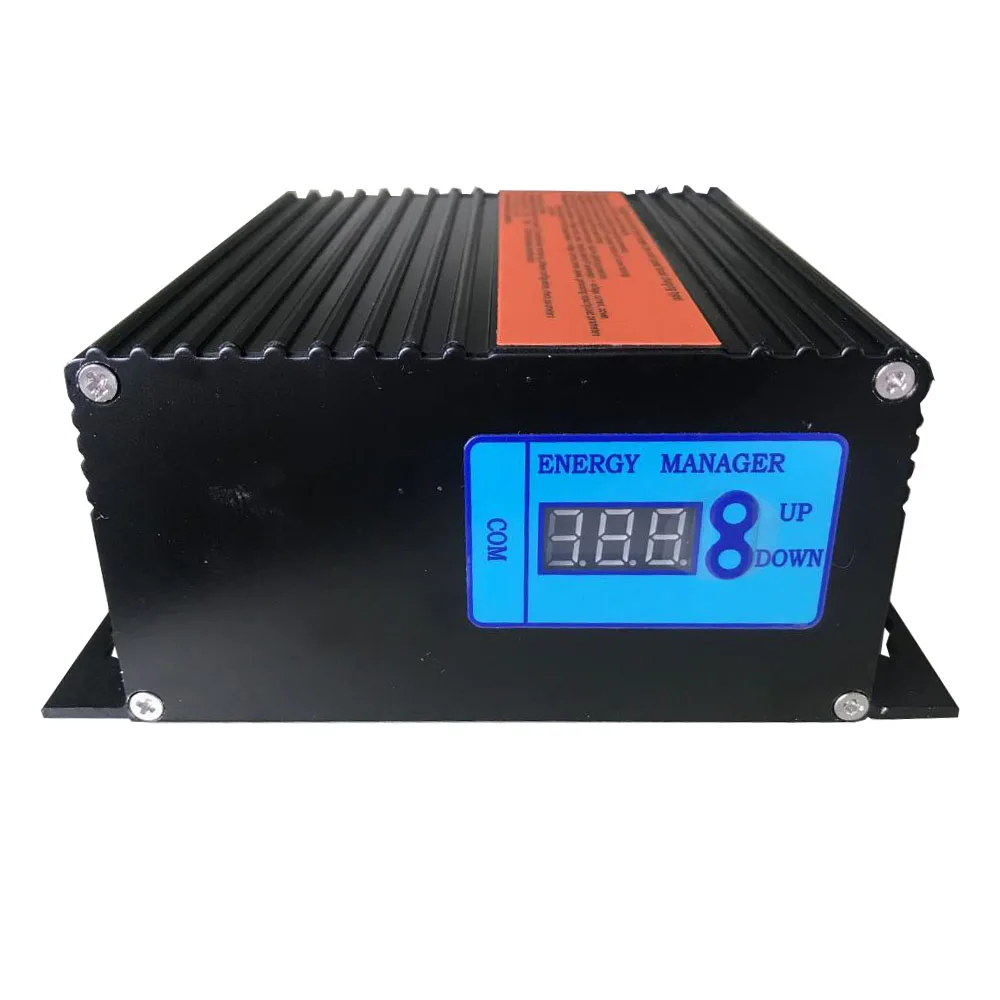

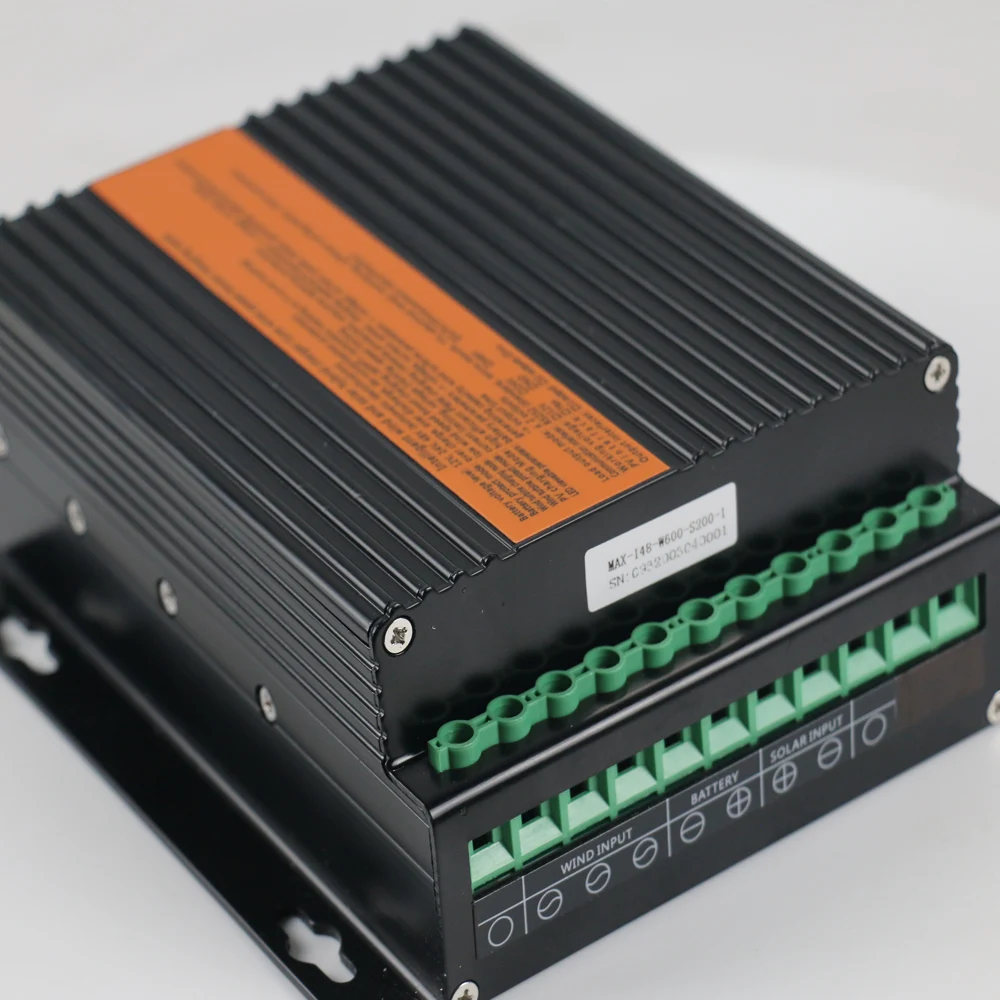

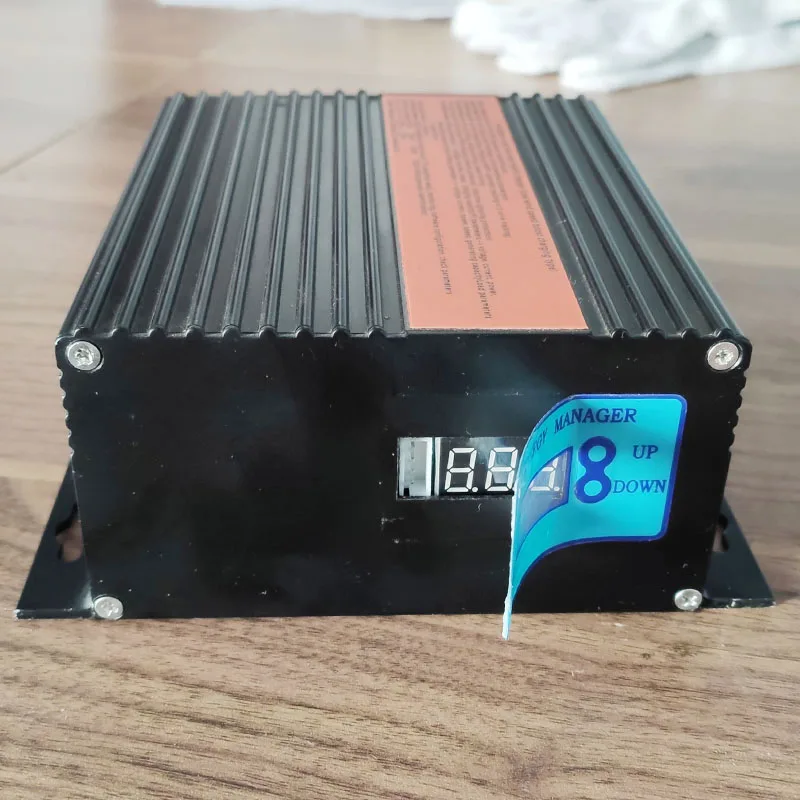

Фотографии контроллера MPPT

0,8 кг
