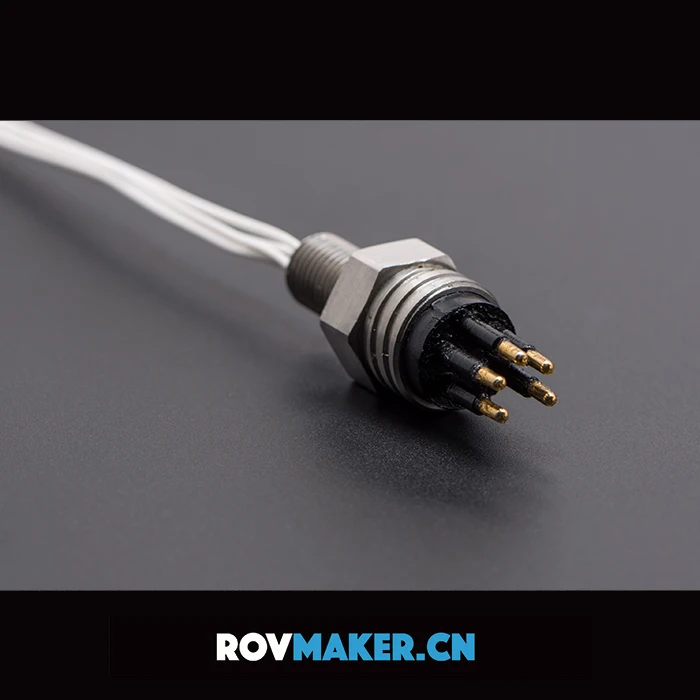

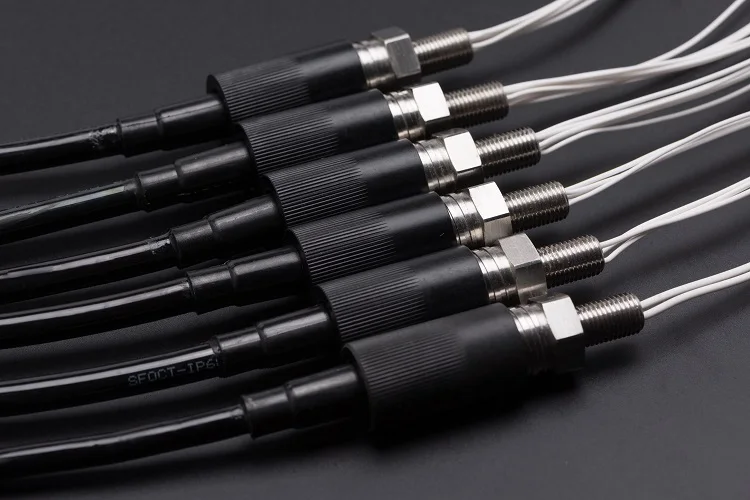

Rovmaker подключенный влажный кабель провода робот Subsea Разъемы IP68 Ip69 5 Pin Ip68 подводный кабель Разъем
Описание товара
Технические характеристики продукта
1.Небольшой объем и легкий, небольшой размер, профессиональная влажная вилка.
2.Материал корпуса из нержавеющей стали с высокой коррозионной стойкостью к морской воде.
3.Стандартное расположение штифта и отверстия, 7/16 "-20 Унф Хвостовая нить, можно обменять с различными брендами одной и той же модели.
Спецификация продукта
Структура
Материалы и технические характеристики
Основной
Морская вода разъедает нержавеющую сталь
Установочный винт
7/16-20 Унф длина резьбы 15/19 мм
Головка разъема
Неопрен (специальный смешивающий каучук для подводный коннектор)
Контактный штырь
Позолоченный медный сплав, американский стандартный штифт
Штырь для позиционирования
303 нержавеющая сталь (2 иглы Ø 3,2, 3/4 иглы Ø 2,5/6/8 иглы не требуется)
Уплотнительные кольца
Нитриловая Резина, импортные уплотнительные кольца, parker 2-014, Ø 12,42x1,78
Запорная крышка
Полиформальдегид смолы (POM)
Корпус кабельной вилки
Специальный полиэфир
Линия установки
Тефлон, Посеребренная чистая медь.
Торцевая крышка
Неопрен (специальный смешивающий каучук для подводный коннектор)
Кабельная вилка
Устойчивый к давлению морской воды специальный кабель.
Технические характеристики
Товар
Номинальное значение
Глубина
0 ~ 1000 метров
Напряжение
300 В (сопротивление напряжению более 1500 в 60 с)
Рабочий ток
2а ~ 16А
Сопротивление изоляции
> 1000 м Ом (комнатная температура)
Частота влажной вставки
> 500 раз
Рабочая температура
(-4 ~ 60)°C

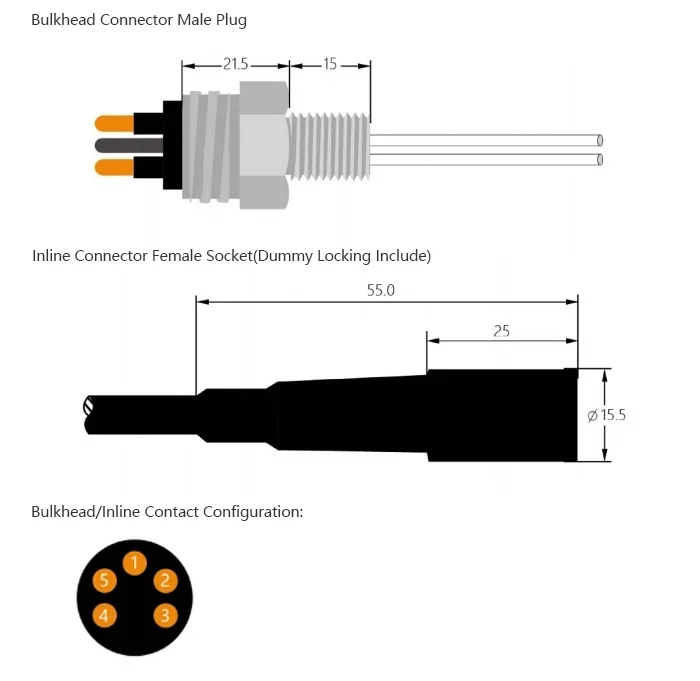

Размерные детали
Меры предосторожности
Всегда наносите смазку перед вязкой.
* Отсоедините, потянув прямо, не под углом.
* Не нажимайте на кабель и избегайте острых сгибов при входе кабеля.
* При использовании разъема переборки убедитесь, что нет угловых нагрузок.
* Все виды разъемов не должны подвергать воздействию длительного периода тепла или прямых солнечных лучей.
Смазка и вязка выше воды (Сухой мат):
* Разъемы должны быть смазаны Molykote 44 Medium (рекомендуемый бренд) перед каждой вязкой.
* Слой смазки, соответствующий минимальной глубине гнезда 1/10, должен быть применен к женскому соединителю.
* Внутренний край всех розеток должен быть полностью закрыт, а тонкий прозрачный слой смазки слева виден на лицевой стороне соединителя.
* После смазки полностью Соедините штекер и гнездо для обеспечения оптимального распределения смазки на штифтах и в гнездах.
* Чтобы подтвердить, что смазка была достаточно применена, де-мате, и проверить смазку на каждом штырьке. Затем повторно Соедините соединитель.
Смазывание и сопряжение под водой (влажный мат):
* Разъемы должны быть смазаны Molykote 44 Medium (рекомендуемый бренд) перед каждой вязкой.
* Слой смазки, соответствующий примерно 1/3 глубины гнезда, должен быть применен к женскому соединителю.
* Все розетки должны быть полностью закрыты, и на лицевой стороне соединителя виден прозрачный слой смазки.
* После смазывания полностью Соедините штекер и гнездо и удалите лишнюю смазку из соединительного соединения.
Очистка
* Общая Очистка и удаление любого накопившегося песка или грязи на соединителе должны быть выполнены с помощью контактного очистителя на основе распыления (изопропиловый спирт).
* Новая смазка должна быть применена снова перед спариванием.
Использование Loctite
Для блокировки металлических разъемов рекомендуется использовать Loctite 243.
Требования к установке
1. Требования к шероховатости торцевой поверхности Ra1.6 в диаметре винтового отверстия около 25 мм при установке резьбового отверстия.
2. Диаметр отверстия должно быть в пределах Ø 11,2 ~ Ø11.4 мм и шероховатость требует Ra1.6 в Диаметр отверстия под винт около 25 мм в тех случаях, когда сквозное отверстие установки.
3. Перед установкой обязательно нанесите тонкий слой силиконового масла на уплотнительное кольцо, не слишком толстый.

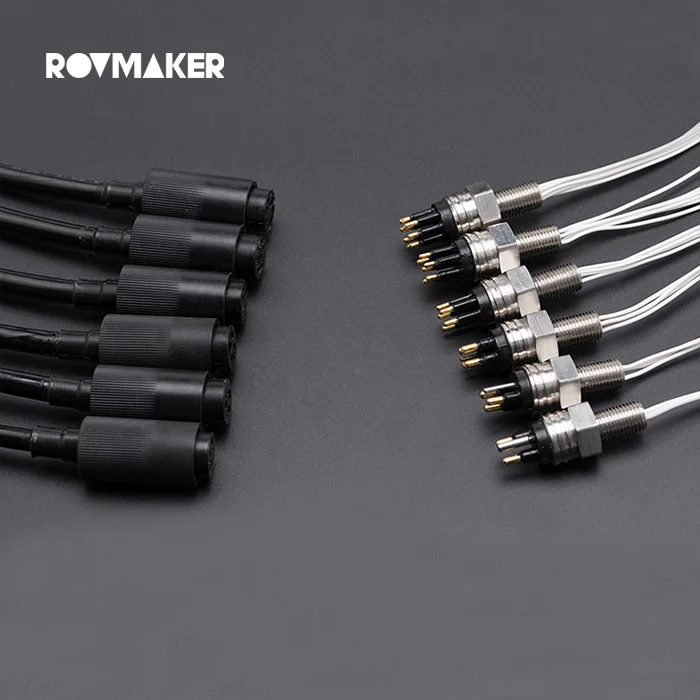

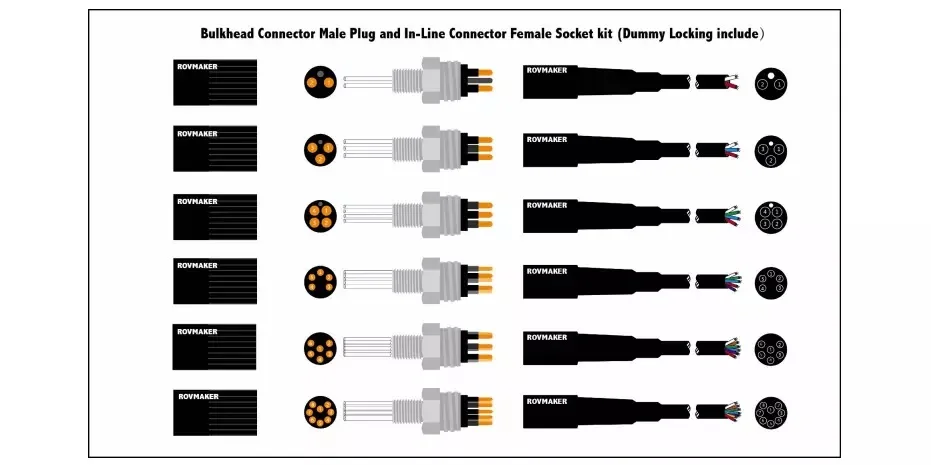

Больше контактов
Упаковка и доставка

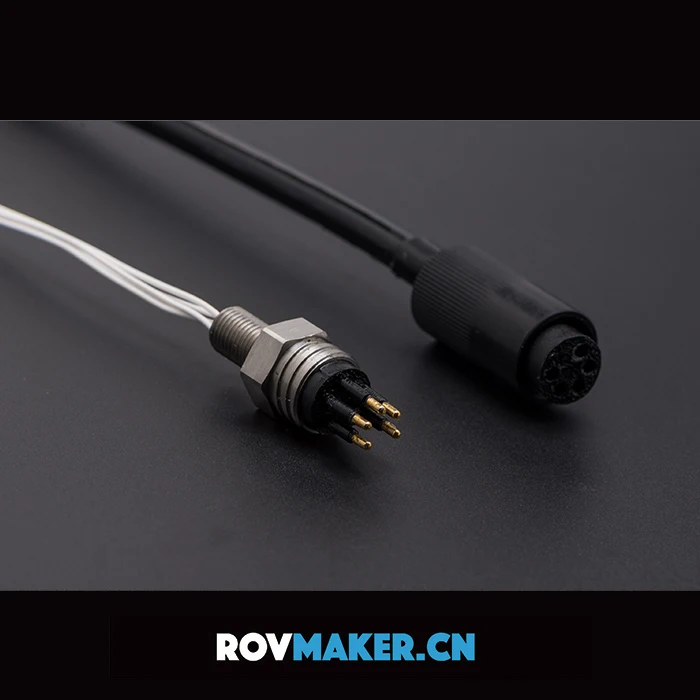

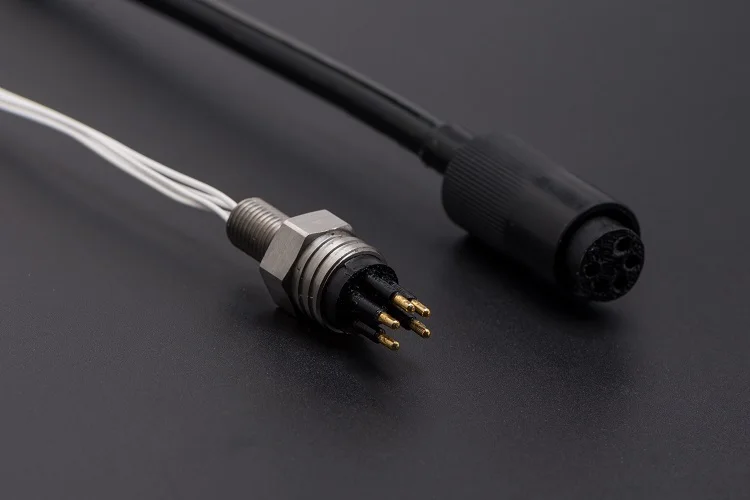

-Штепсельная вилка переборки (5 контактов) * 1

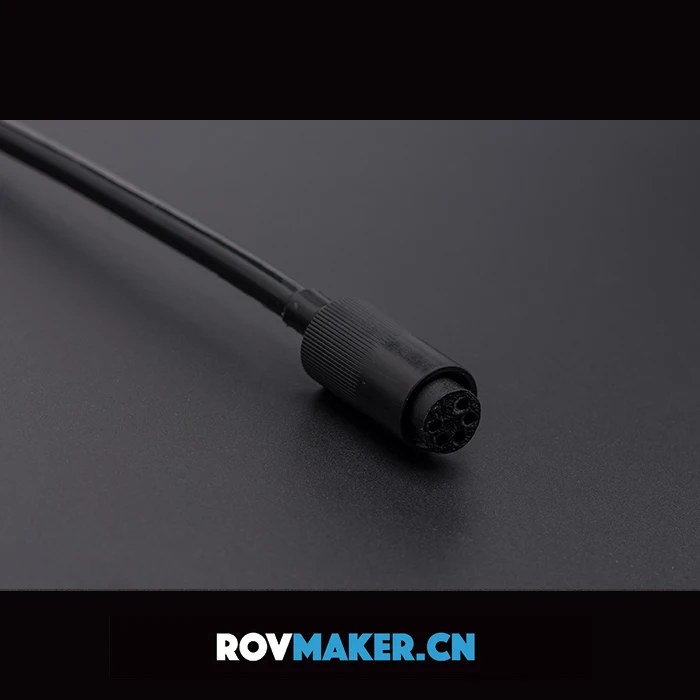

-Встроенный Разъем гнездо (5pin) * 1
-Фиксация манекена * 1
