RDA5807 двухканальный стерео FM-радиомодуль плата FM-приемника 76,0 МГц 108,0 МГц

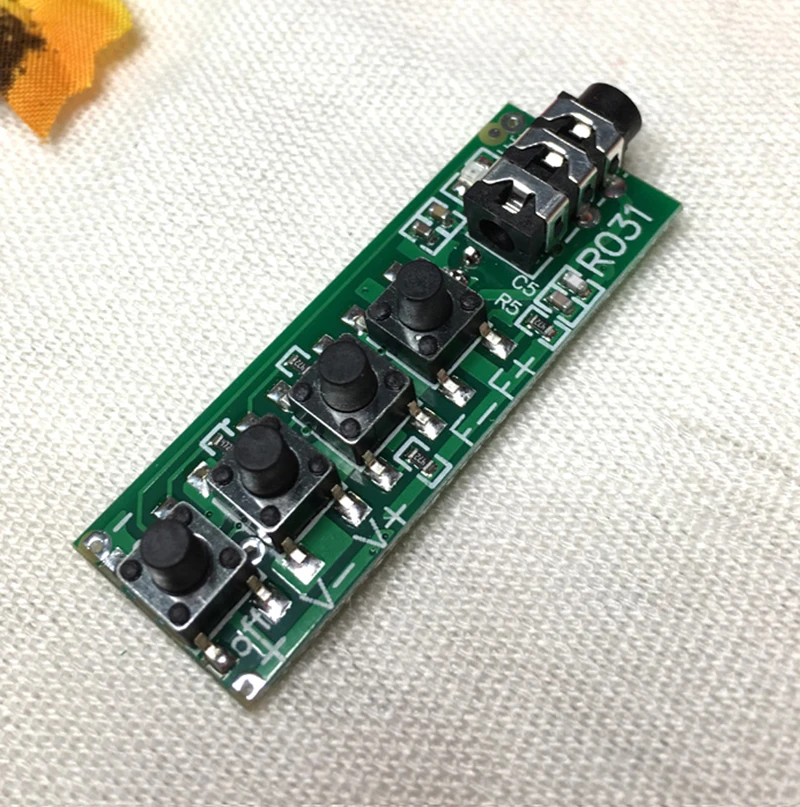

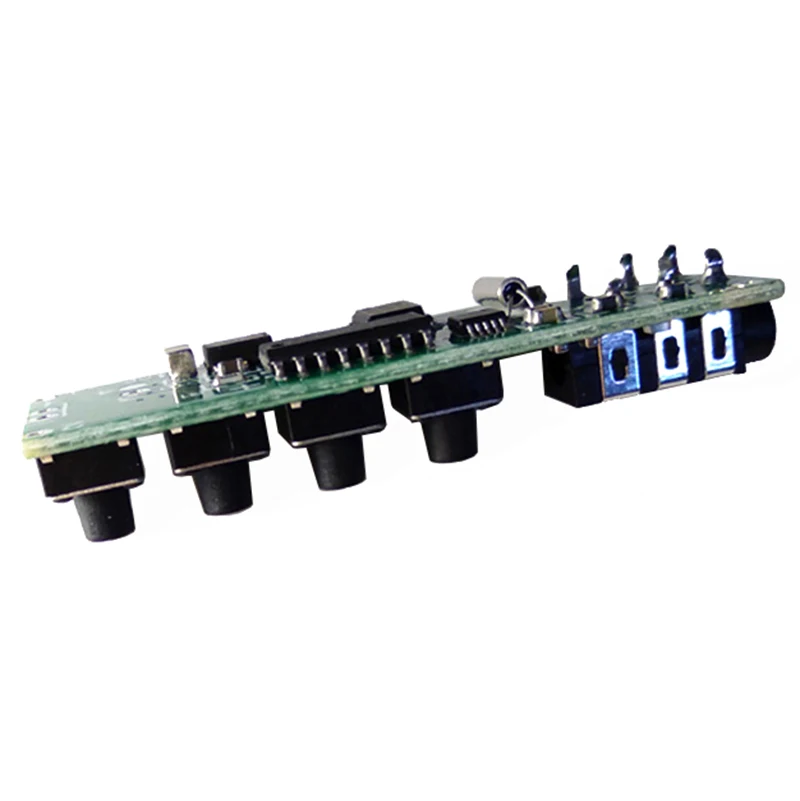

Двухканальный стерео FM-радиомодуль RDA5807

Плата FM-приемника 76,0 МГц ~ 108,0 МГц

Особенности:

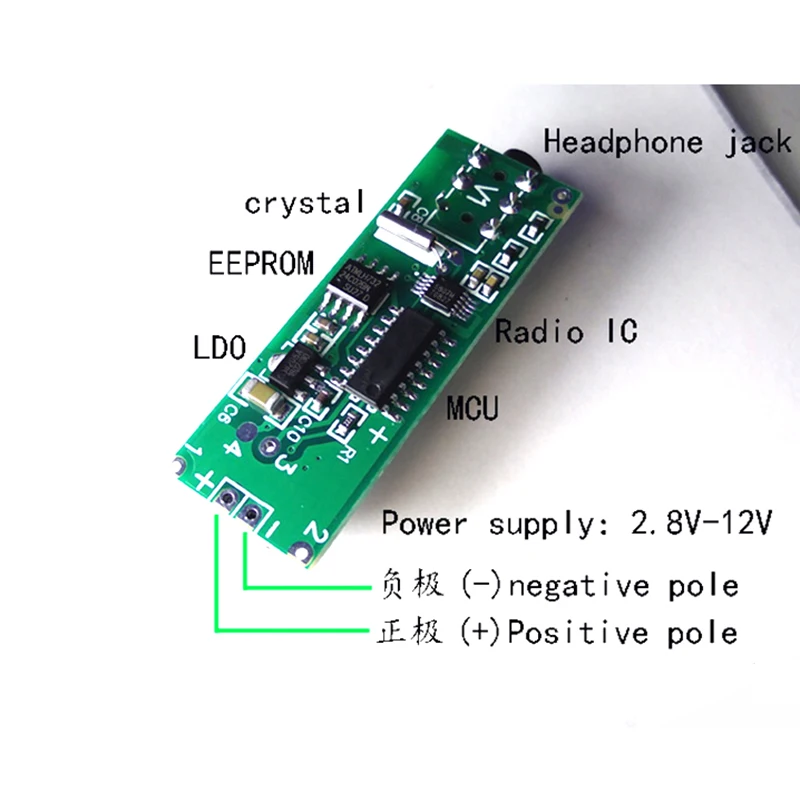

Источник питания:DC 3V-12V

Рабочий ток:24 мА

Ток Отключения:30 мА

Диапазон частот приема:76,0 МГц ~ 108,0 МГц

Чувствительность:1,3 УФ

Объем:9 уровней, уровень 0 приглушенный, уровень 8 максимальный звук

Выход:Универсальные наушники с прямым приводом.

Размер платы:45 мм x 16 мм (Д * Ш)

Частота и громкость имеют функцию отключения памяти.

В выключенном состоянии нажмите любую кнопку, чтобы включить его, нажмите и удерживайте кнопку V, чтобы выключить.

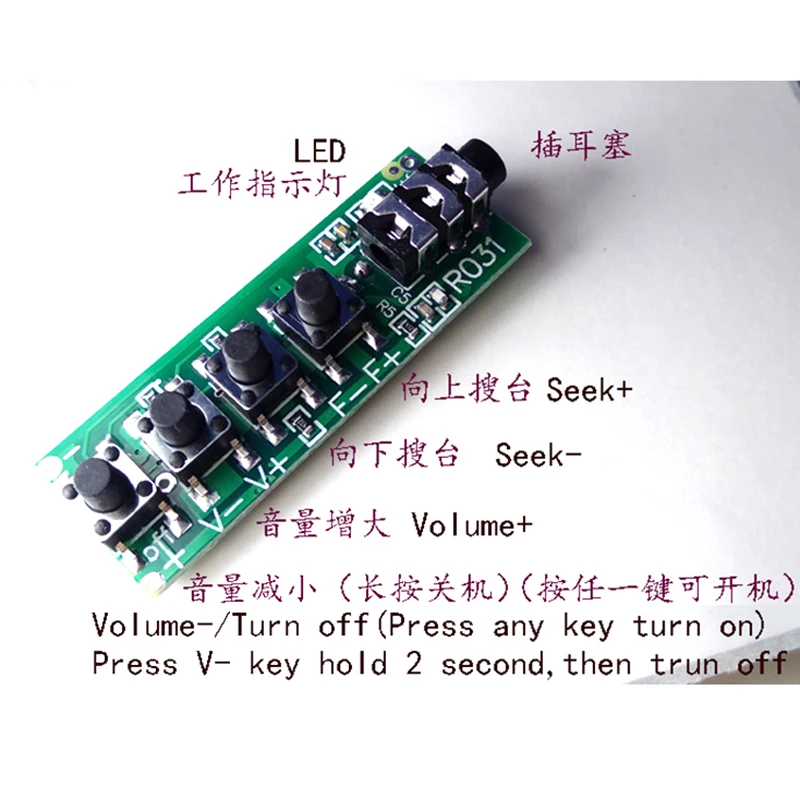

Инструкции:

1. Коротко нажмите кнопку F +, чтобы найти станцию вверх. После поиска станции он остановится и воспроизведет станцию.

Нажмите и удерживайте кнопку F +, и частота приема увеличивается на 0,1 МГц.

2. Коротко нажмите кнопку F, чтобы найти радио вниз. После поиска станции он остановится и воспроизведет станцию.

Нажмите и удерживайте кнопку F, и частота приема уменьшится на 0,1 МГц.

3. Коротко нажмите кнопку V +, громкость увеличится на один уровень, а максимальное положение громкости составляет 8.

Нажмите и удерживайте кнопку V +, чтобы восстановить заводские параметры по умолчанию, частота 99 МГц, уровень громкости 6.

4. Коротко нажмите кнопку V, чтобы уменьшить громкость на один уровень, минимальный уровень равен 0 (отключение звука).

Нажмите и удерживайте кнопку V, чтобы выключить его.

5. После выключения нажмите любую кнопку, чтобы включить его.

6. Без работы кнопки подсветка погаснет через 30 секунд, периферийные схемы перейдут в режим сна.

7. После выключения света нажмите любую кнопку, чтобы разбудить соответствующую схему светильник и отобразится на дисплее. На этот раз Кнопка нефункциональна, только функция пробуждения, после включения светильник каждая кнопка имеет соответствующую функцию.

8. Разъем для наушников представляет собой аудиовыход, а кабель наушников также используется в качестве антенны стандартного размера 3,5 мм, может напрямую управлять обычными берушами 32 Ом.

Примечание:

1. Положительный и отрицательный полюса не могут быть обращены вспять.

2. Разъем для наушников представляет собой стандартный двухканальный стереоинтерфейс 3,5 мм, 3-секционный, вставной тип;

Для разъема наушников также требуется стандартный 3,5 мм двухканальный стерео штекер, 3-секционный.

Упаковочный лист:

1 шт. x плата FM-приемника
