N4dig08 3-в-1 8ch входвыход цифровой переключатель Ttl Lvttl Cmos Rs485 модуль управления Io Modbus Rtu плата для Реле Plc
474,05₽
В наличии!
Последнее обновление: 06.10.2024
3-в-1 8ch входвыход цифровой переключатель TTL Lv TTL CMOS RS485 мо...
47 Отзывов
126 Заказов
385,34₽

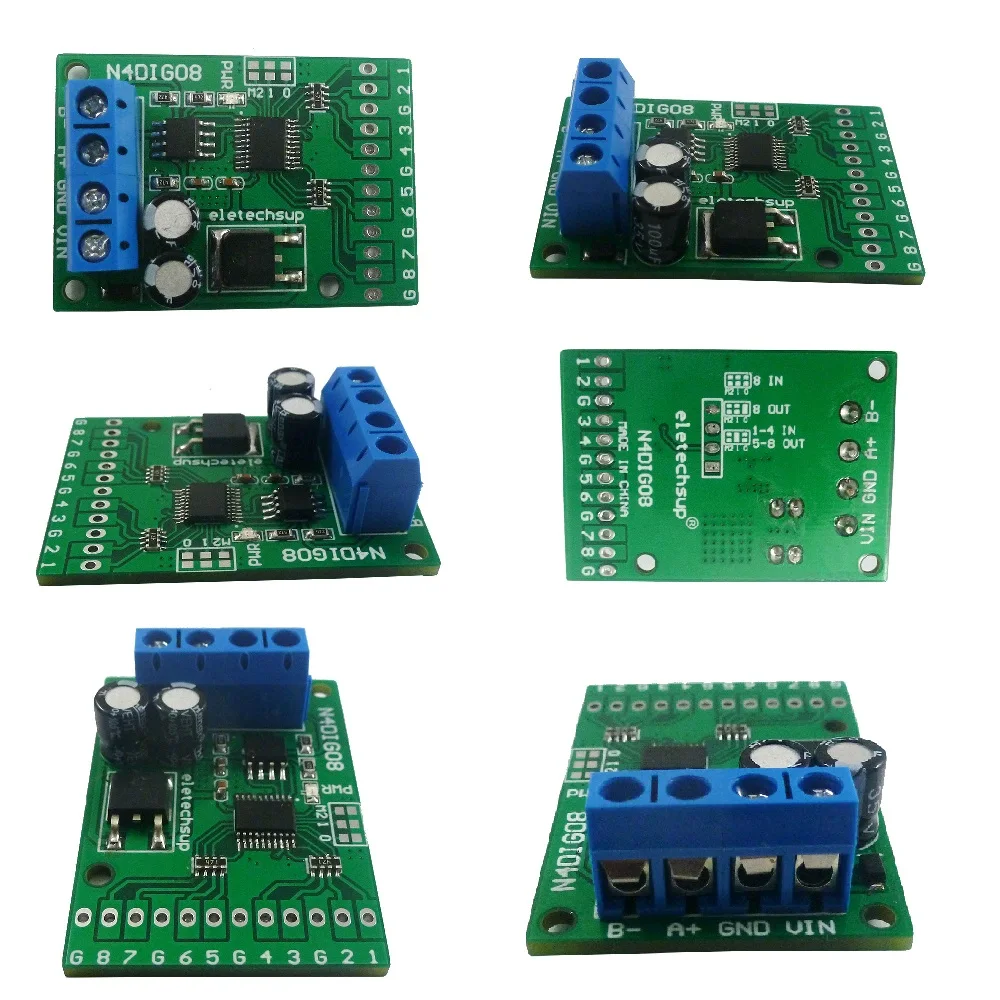

Название продукта: N4dig08 3 в 1 8ch вход/выход цифровой переключатель Ttl Lvttl Cmos Rs485 Io модуль управления Modbus Rtu плата для Plc реле
Посылка:
1 x8-канальныйМногофункциональныйВходной выходной модуль (Пожалуйста, выберите нужную вам версию)
Описание:

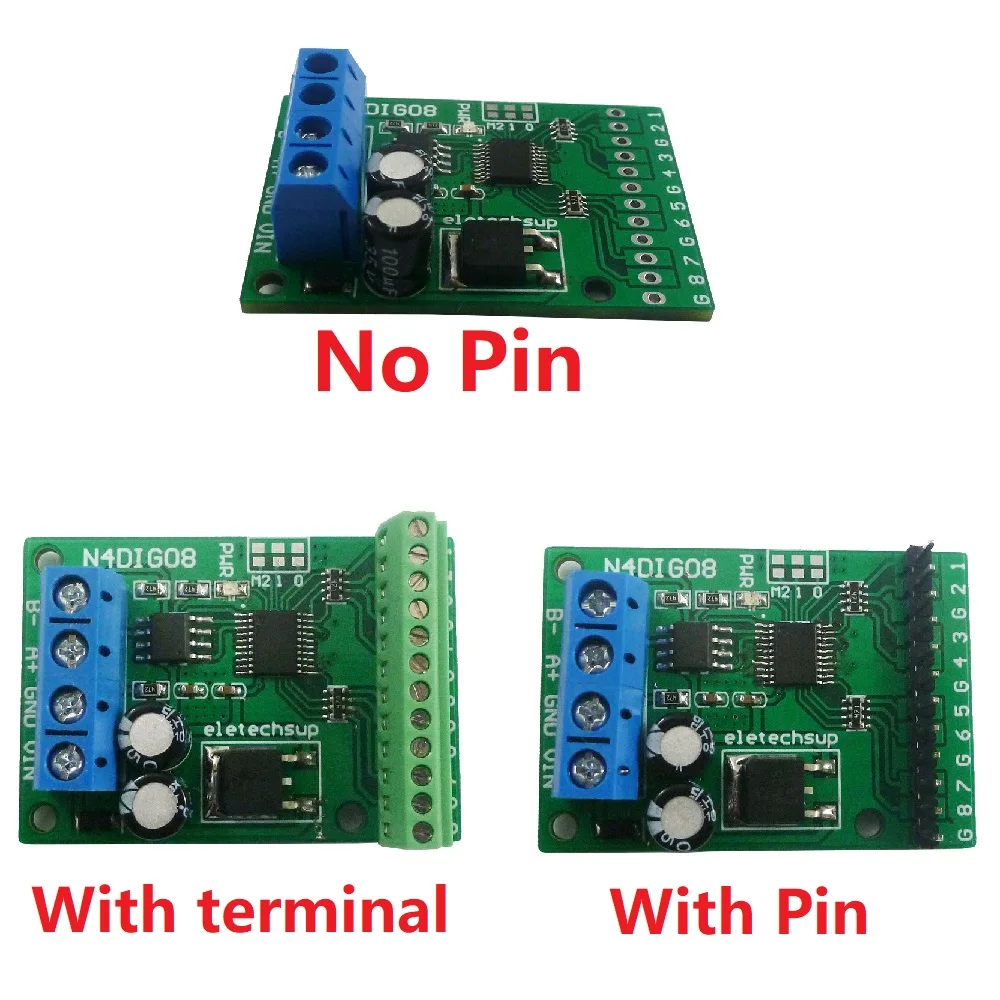

1 Рабочее напряжение: 12 В постоянного тока (6-24 В)2 рабочих тока: 10-16 мАРежим управления 3 MODBUS RTU 03 06 164 три функциональных режима может быть выбран перемычки: 8-канальный сетевой видеорегистратор вход/8 канальный выход/4 вход 4 выход5 Вход режим: Поддержка 3,3 V/5V TTL уровень Вход, есть два Вход режима: низкий уровень Вход (по умолчанию) и высокий уровень Вход6 в режиме вывода: 5 в TTL уровень, низкий уровень (по умолчанию)/высокий уровень выхода7 в режиме команды MODBUS, он может поддерживать до 247 устройств, которые будут использоваться параллельноСостояние входного порта 8 поддерживает запрос (по умолчанию) и автоматическое представление отчетов9 скорость передачи данных по умолчанию составляет 9600BPS, который может быть настроен для поддержки скорости передачи данных 1200 2400 4800 1920010 Размер: 44*31*1511 Вес: 9 граммов (нет окна для ввода пин), 10 граммов (с булавкой), 12,5 граммов (с аппаратный зажим)
Руководство по эксплуатации, пожалуйста, спросите нас после покупки
Применение
Автоматизированный промышленный ПЛКЦифровой вход в RS485/RS485Для цифрового выходаУмный дом, домашняя Автоматизация;Система идентификации;CCTV камера PTZ контроль;Система безопасности;СВЕТОДИОДНЫЙ матричный экран;Пульт дистанционного управления RS485;

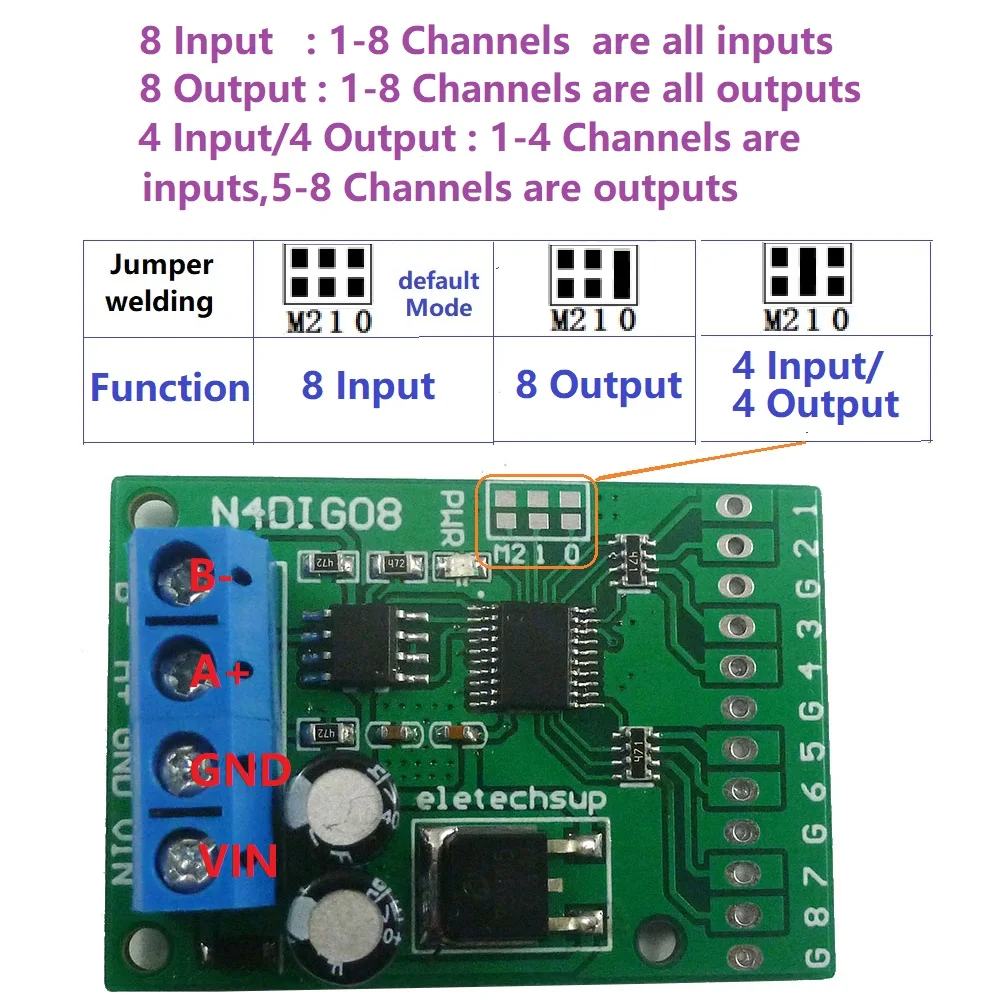

Выберите различные функции через перемычки на плате:Как 8-канальный входов, пожалуйста, обратитесь к ''N4DIG08 с протоколом MODBUS RTU ptz-камеры инструкция (8-канальный вход)''Как 8-канальный выходов, пожалуйста, обратитесь к ''N4DIG08 с протоколом MODBUS RTU ptz-камеры инструкция (8-ми канальный выход)''Как 4 входа 4 выхода, пожалуйста, обратитесь к инструкции n4dig08 MODBUS RTU (4 входа 4 выхода)''

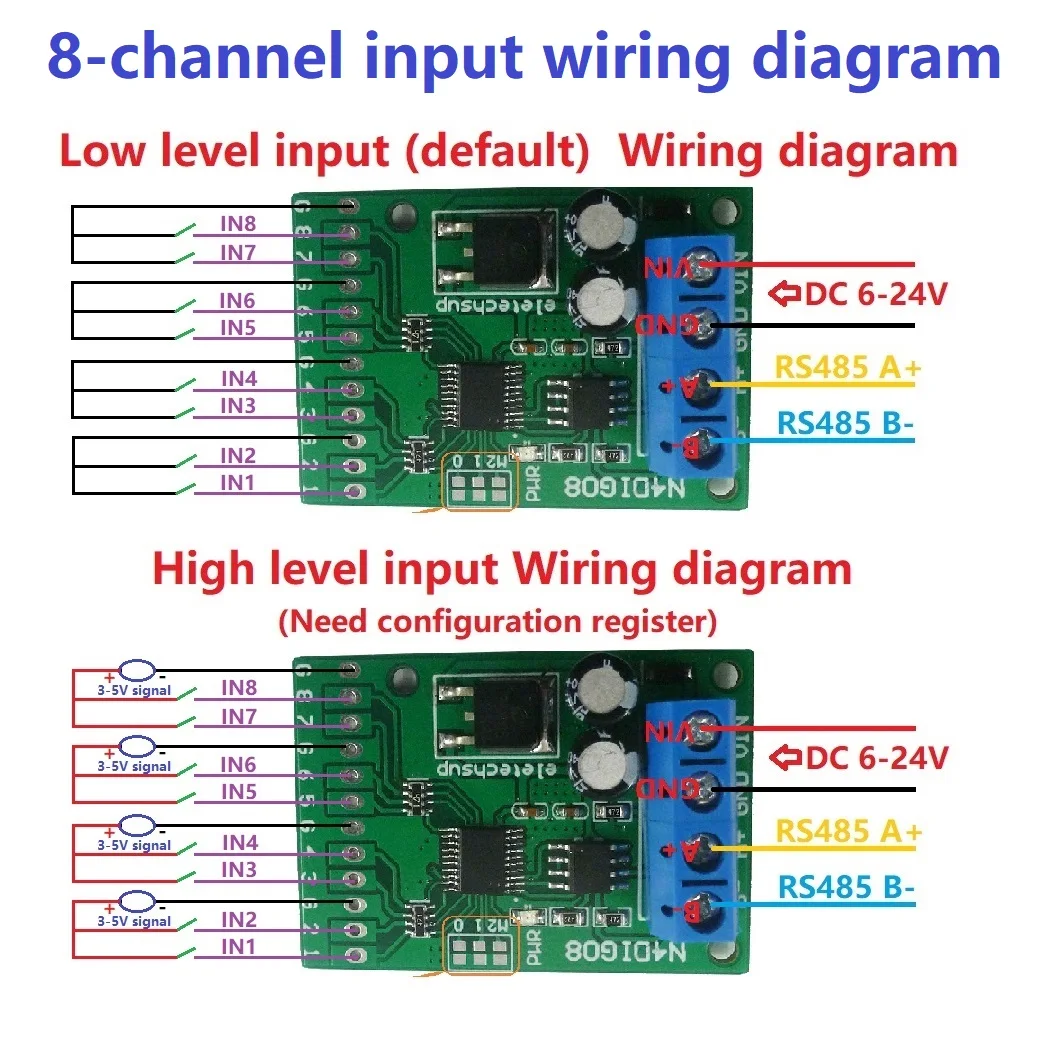

В качестве 8-канальный вход схема подключения:

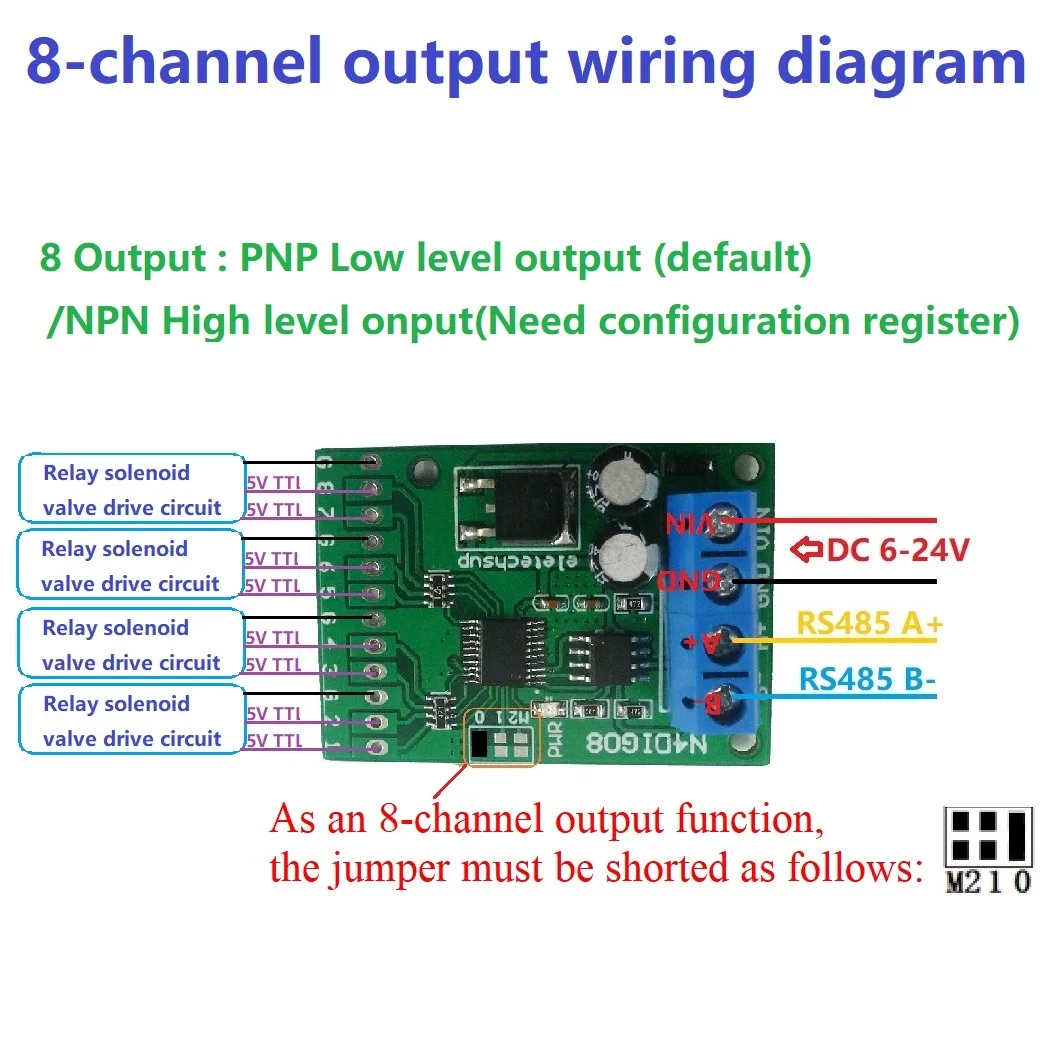

В качестве 8-ми канальный выход схема подключения:

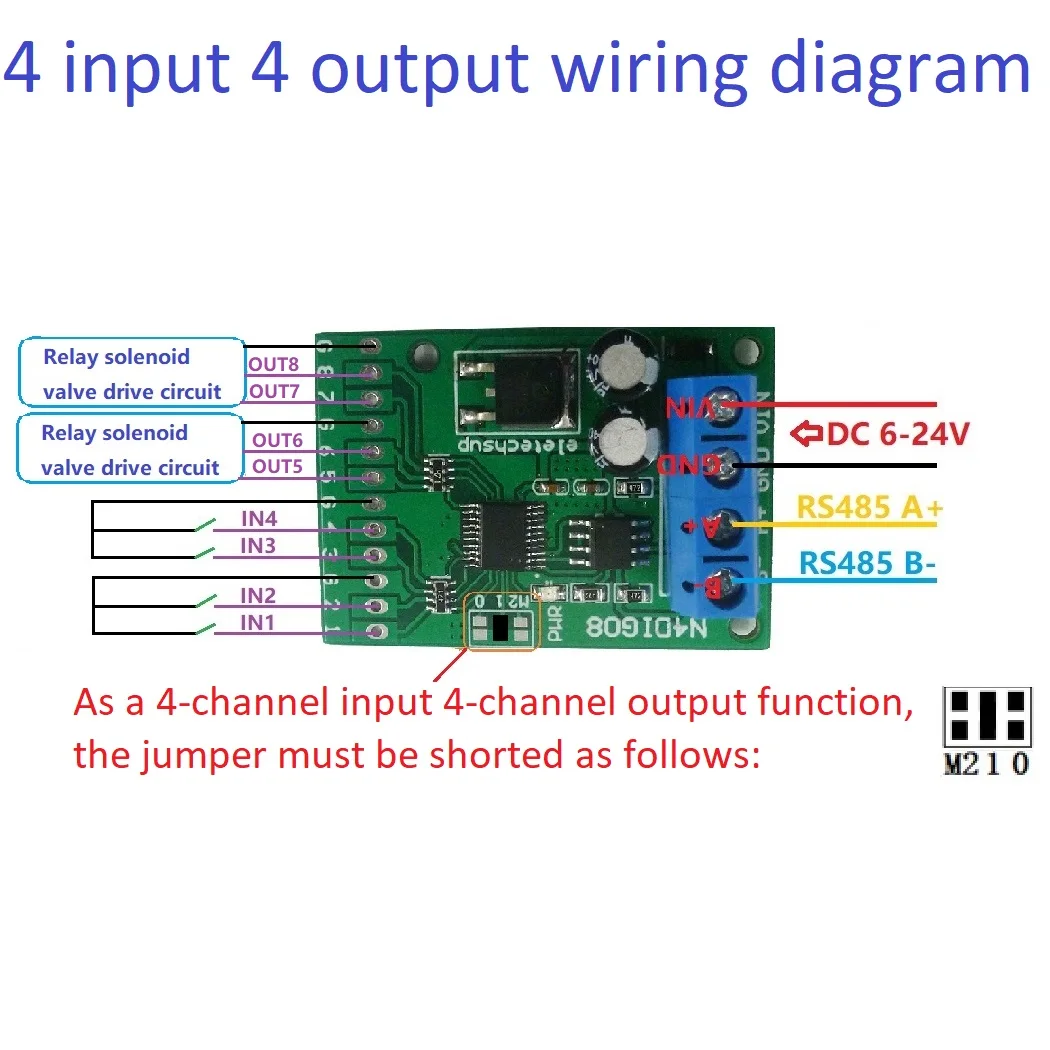

Как 4 вход 4 схема выхода проводки:

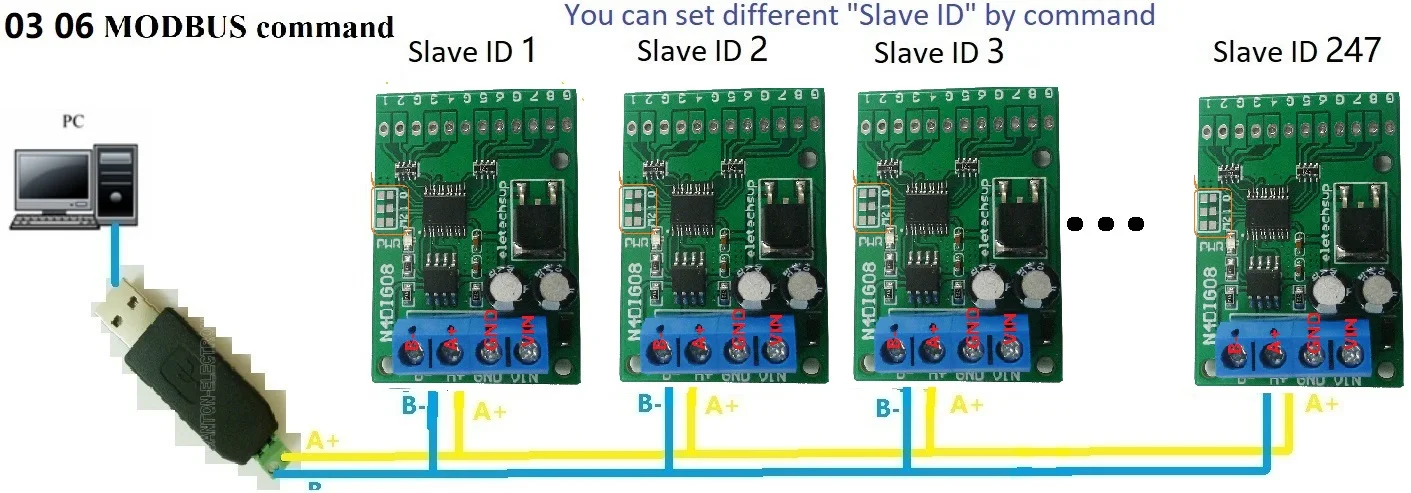

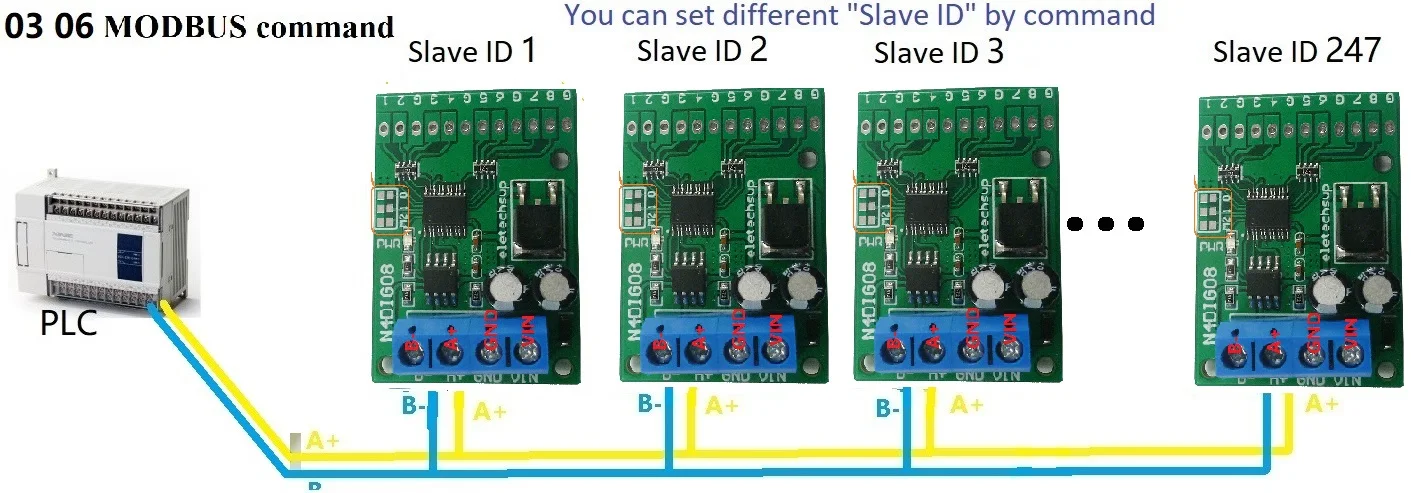

Схема подключения RS485:
В качестве 8-ми канальный выход схема подключения:Как 4 вход 4 схема выхода проводки:Схема подключения RS485:Отзывы покупателей
