Цифровой измеритель частоты сигнала РЧ, синийкрасныйзеленый, 8 бит, светодиодный цифровой тестер с частотой от 0,1 МГц до 60 МГц, с частотой от 20 МГц до 2400 МГц, с частотой 2,4 ГГц

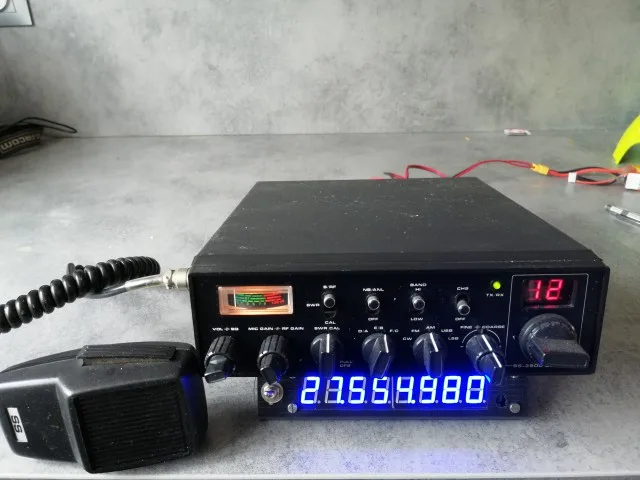

PLJ-8LED является экономически эффективным частота отображения компонента 8 бит цифровой дисплей трубки. Он в основном используется для отображения частотных значений трансивера и другого оборудования, а также может использоваться для обычных измерений частоты. Этот компонент обладает компактными и деликатными характеристиками, надежной производительностью, хорошим визуальным эффектом и низкой стоимостью.

Особенности:

Спецификация:

Модель: PLJ-8LED-H

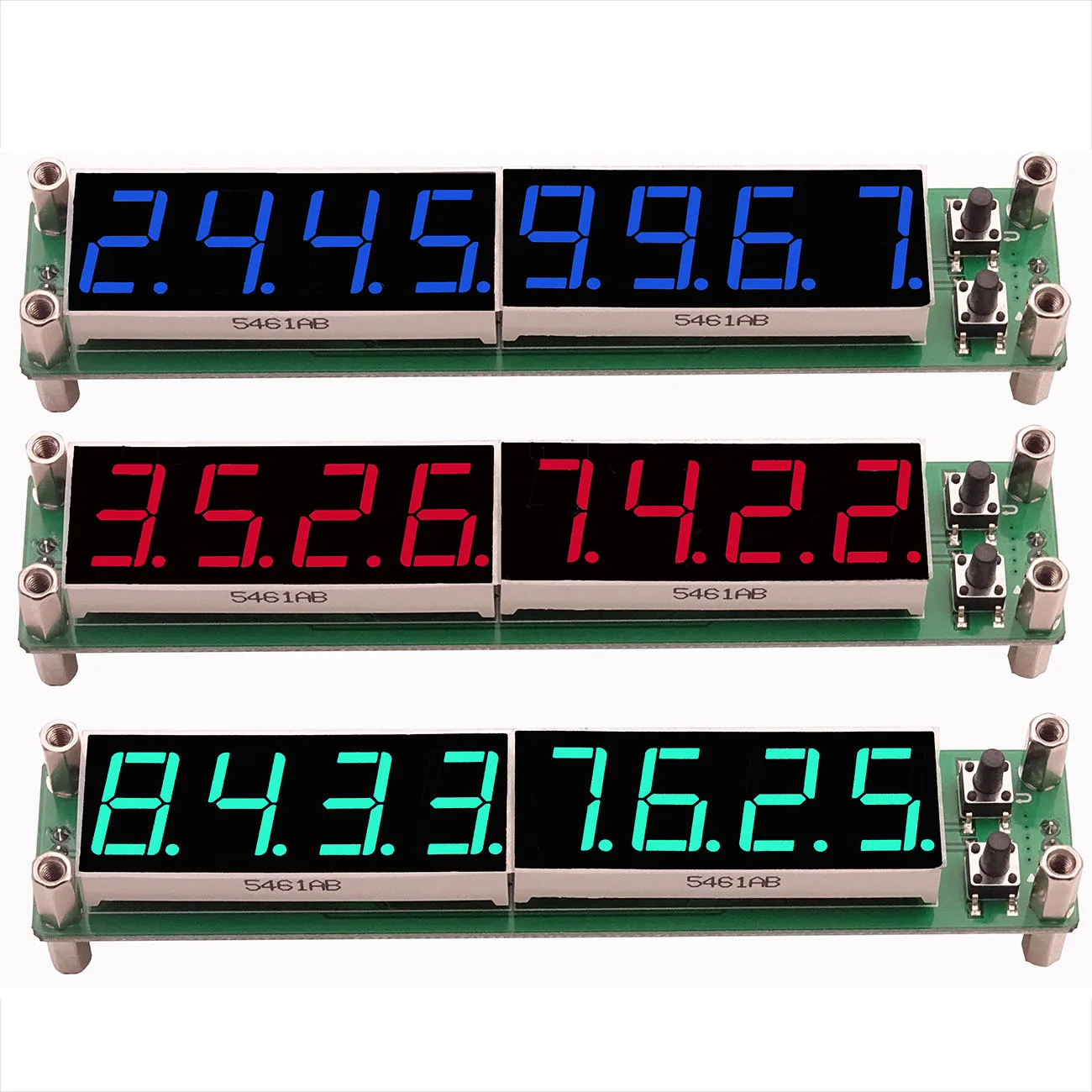

Тип: Красный шрифт с подсветкой, Синий шрифт с подсветкой(Опционально)

1. Время ворот:

0,01 S

0,10 S

1,0 S

2. Каналы измерения (каналы имеют низкое сопротивление):

Низкий канал

Диапазон измерения: 0,1 МГц ~ 60 МГц

Точность: ± 100 Гц (0,01 1s время ворот)

± 10 Гц (0,1 секунд ворота)

± 1 Гц (1,0 секунд в тех случаях, когда ворота)

Низкая чувствительность канала:

0,1 МГц ~ 10 МГц: лучше, чем 60mVPP

10 МГц ~ 60 МГц: лучше, чем 60mVPP

60 МГц ~ 75 МГц: не протестировано

Высокий канал (делится на 64)

Диапазон измерений: 20 МГц ~ 2,4 ГГц

Точность: ± 6400 Гц (0,01 секунды ворота)

± 640 Гц (0,1 1s время ворот)

± 64 Гц (1,0 1s время ворот)

Высокая чувствительность канала:

20 МГц ~ 30 МГц: лучше, чем 100mVPP

30 МГц ~ 60 МГц: лучше, чем 50mVPP

60 МГц ~ 2,4 ГГц: не проверено

Автомобильный канал

Автоматически выбирается в соответствии с частотой входного сигнала с высоким или низким каналом, определяя частоту 60 МГц. Например, когда Амплитуда входного сигнала превышает 60 МГц, невозможно автоматически выбрать высокий канал, канал должен вручную выбрать измерение высокой частоты.

3, Если настройки

Независимый двойной дизайн, настройте Минимальный шаг частоты 100 Гц, диапазон частот 0 ~ 99,9999 МГц, можно установить для увеличения или уменьшения режима частоты IF.

4. Частота справки

С помощью 5032 посылка 13,000 МГц потепление управляемый напряжением кварцевый генератор (VC-TCXO), частота стабильность ± 2,5 частей на миллион.

5. Рабочее напряжение

Вход постоянного тока: 9 В ~ 15 В (с защитой от обратной полярности)

6. Ток

Максимум 160 мА (условия тестирования: 1) Источник питания DC12V; 2) Красный светодиодный; 3) восемь яркости)

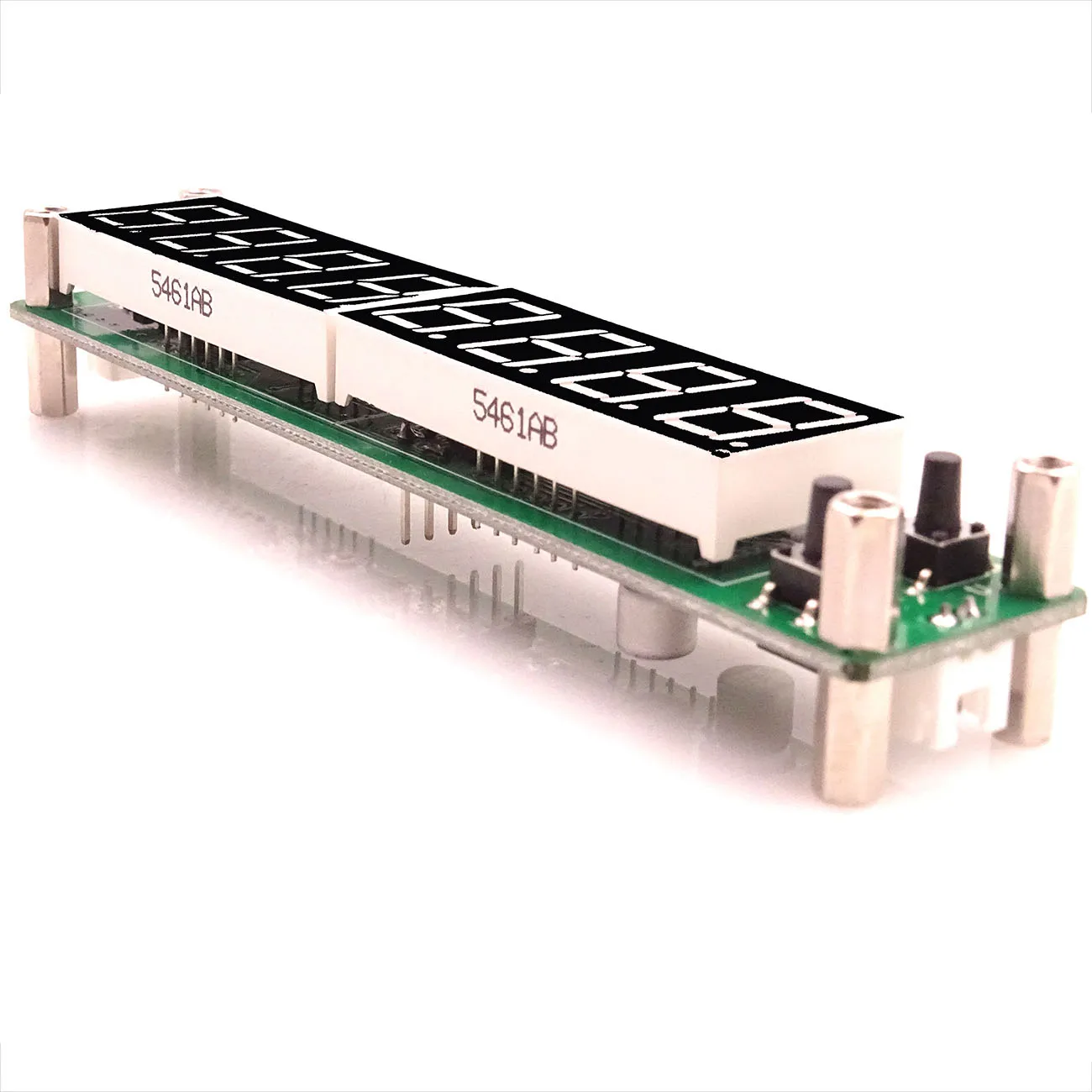

7. Восемь светодиодный дисплей, самый высокий дисплей восемь цифр.

8. 8. Регулируемый светодиодный индикатор яркости, Заводской набор для максимальной яркости.

9. Физические размеры, Длина x Ширина x высота): 125,5 мм x 25,5 мм x 21,5 мм

10. Качество компонентов 46 г (NW)

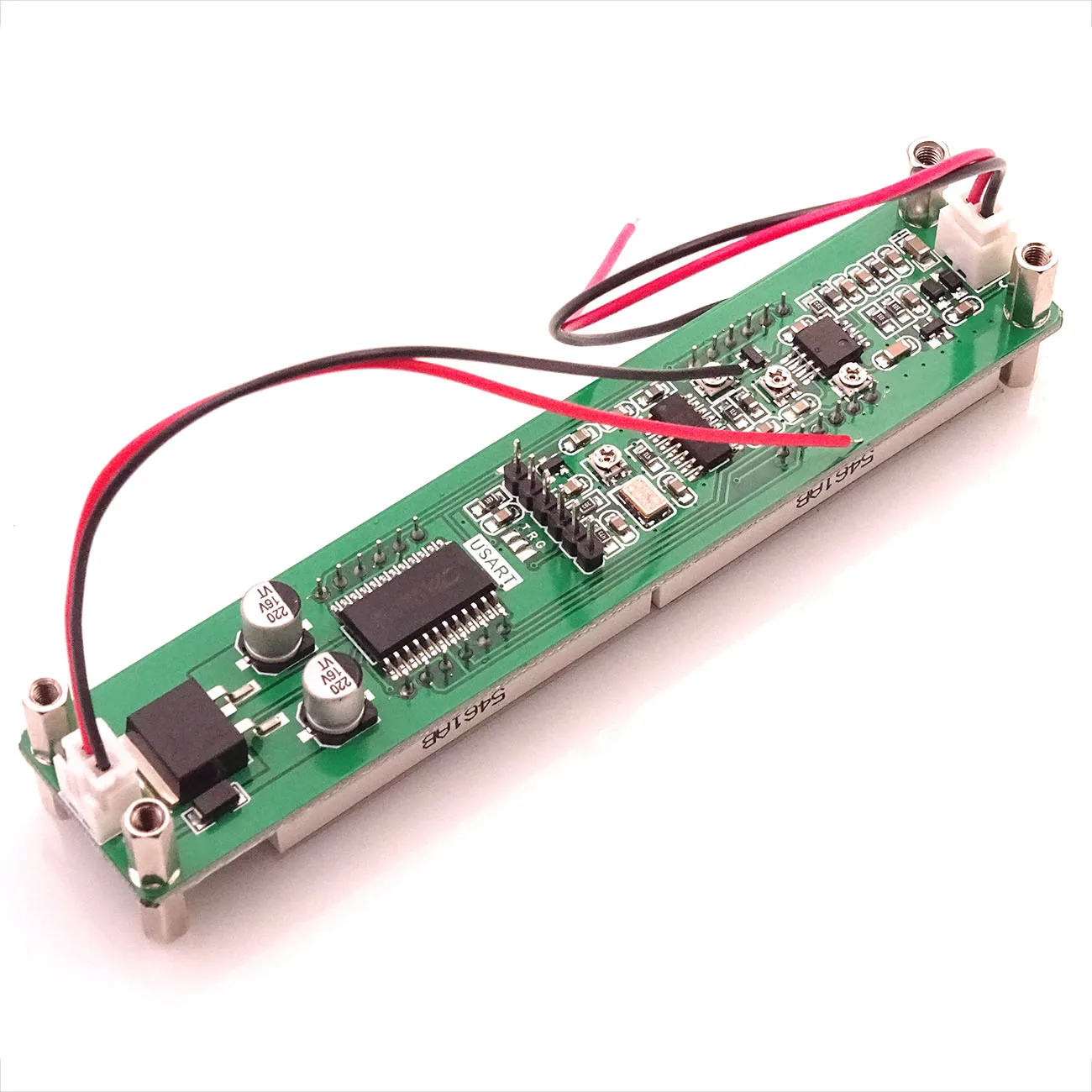

11. Бортовой интерфейс

12. Вход постоянного тока (интерфейс питания): HX2.54-2P разъем

13. ВЧ вход (вход сигнала): HX2.54-2P разъем

14.ICSP (программный интерфейс): 2,54-6P Pin-код

15. Вес: Approx.47g/1,7 oz

Посылка:

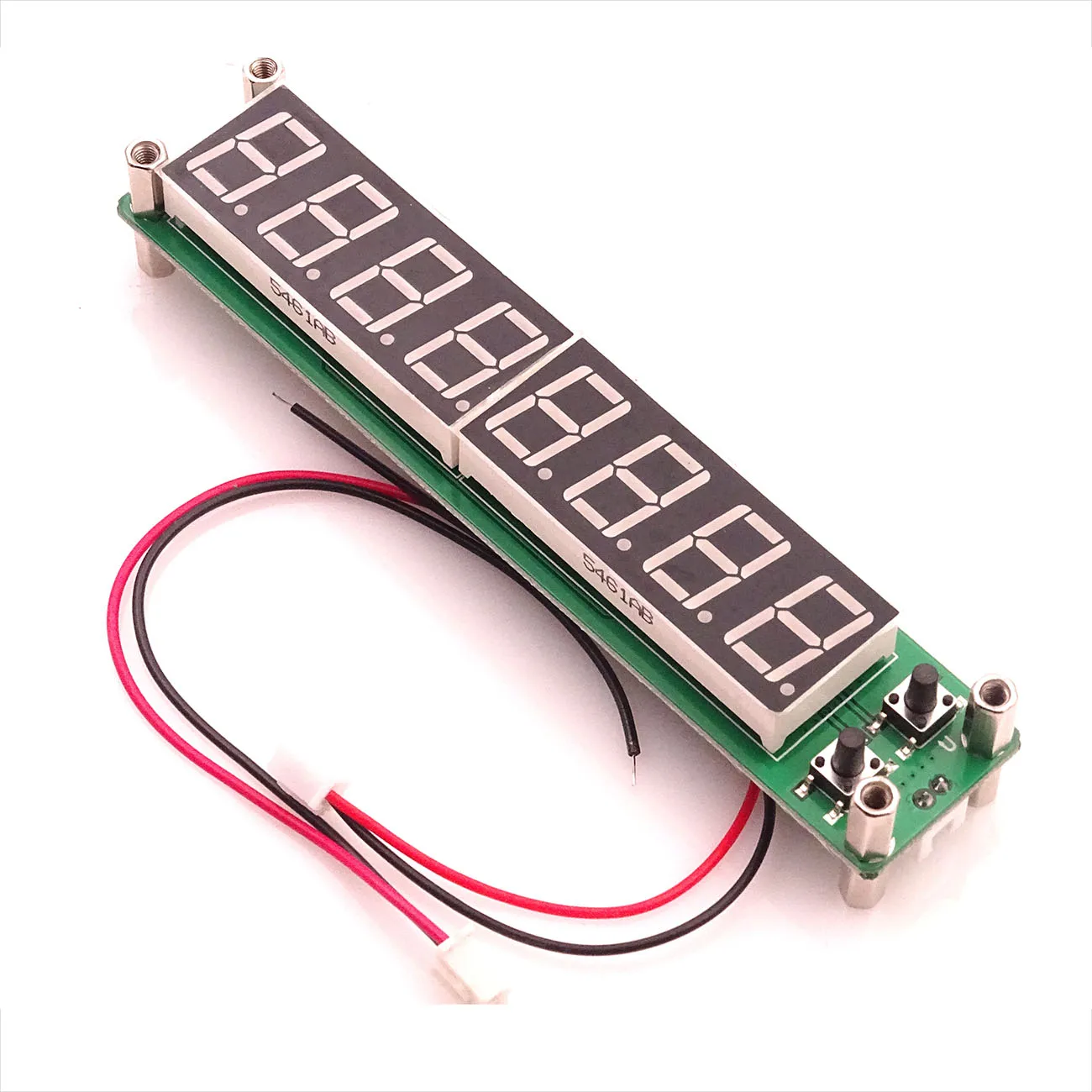

1 x счетчик частоты

2 x Кабель
