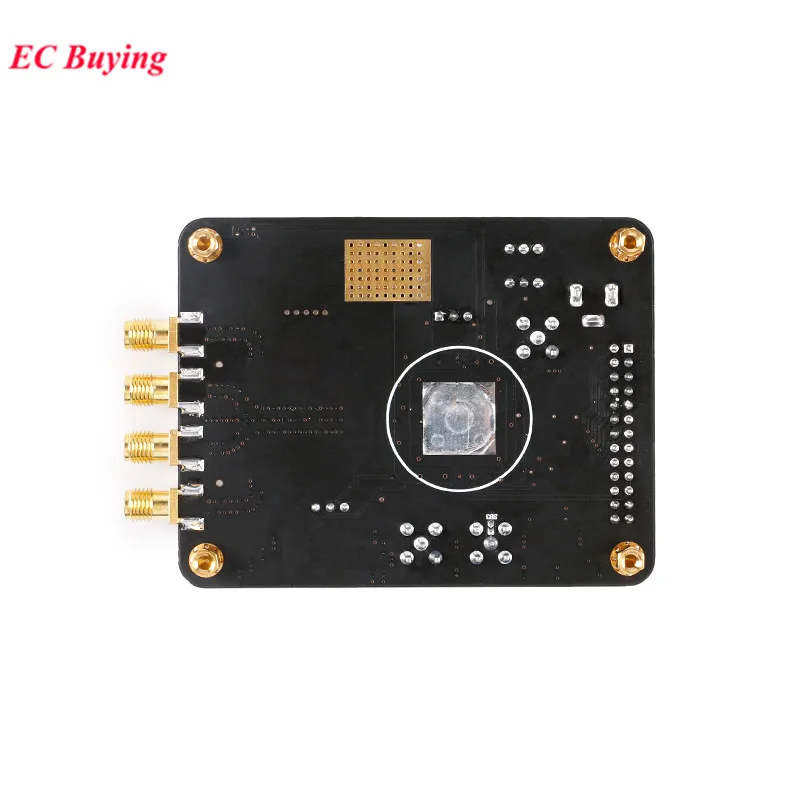

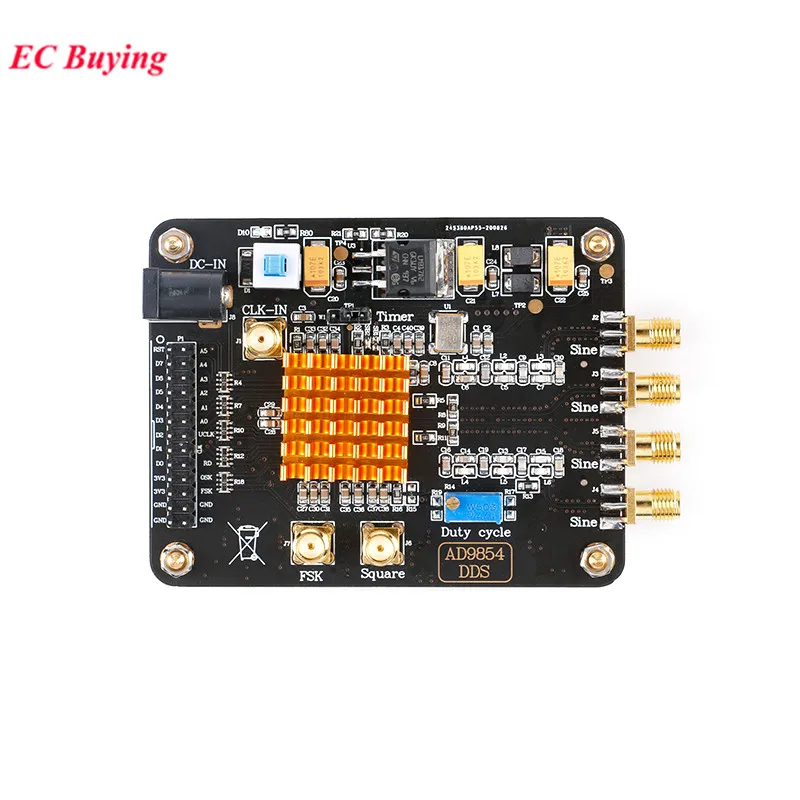

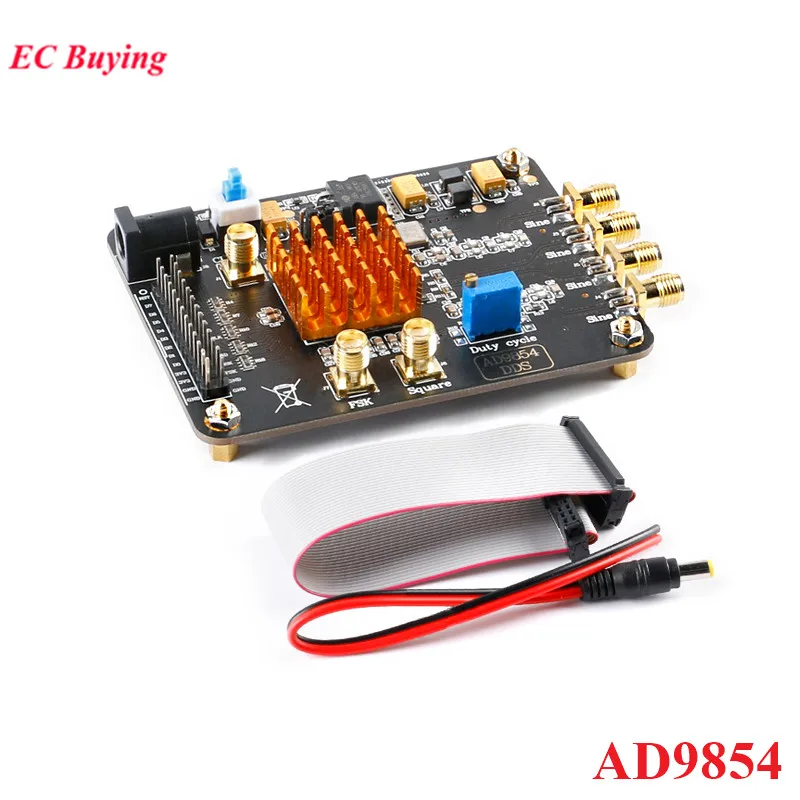

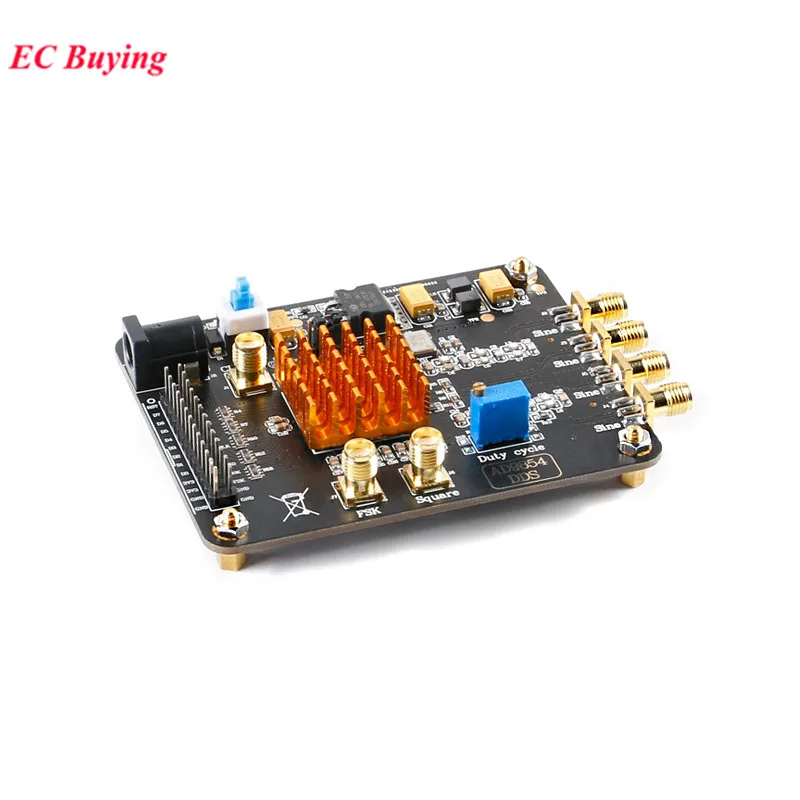

AD9854 DDS модуль

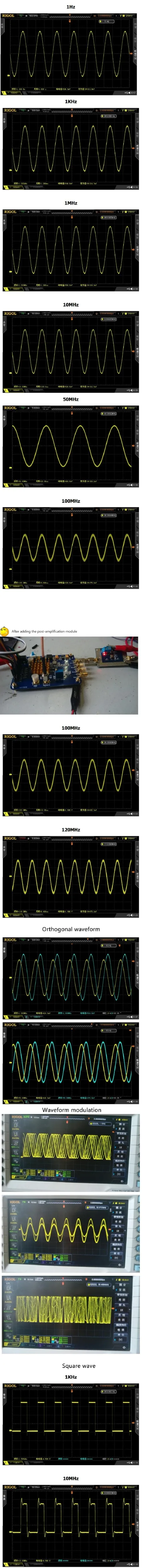

Четырехполосный дополнительный синусоидальный выход
Двухсторонний плюс 120 МГц официальный низкочастотный фильтр
Односторонний квадратный волновой выход
Коэффициент заполнения квадратных волна может быть отрегулировано с Реостат со скользящим контактом

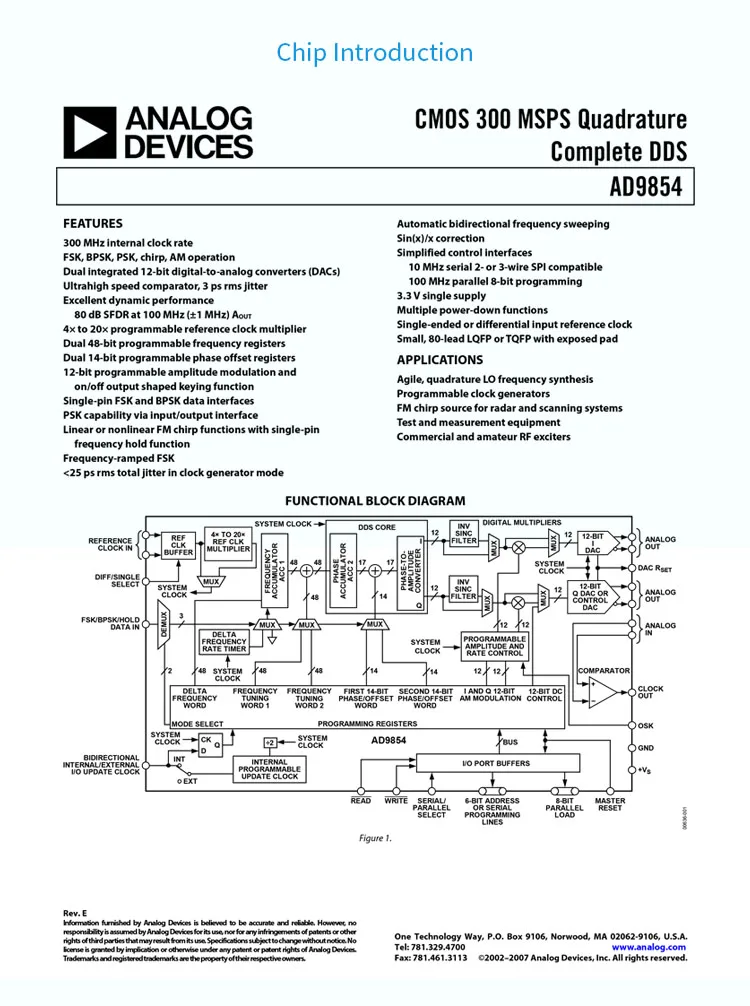

Особенности:
Внутренняя частота часов 300 МГц
FSK, BPSK, PSK, chirp, AM operation
Двойные интегрированные 12-разрядный цифро-аналоговый преобразователь (цап)
Сверхскоростной компаратор, 3 ps rms jitter
Отличная динамическая производительность 80 дБ SFDR на 100 МГц (± 1 МГц) выход
4 × до 20 × программируемый контрольный мультипликатор часов
Двойной 48-бит программируемый частоты регистрирует
Двойной 14 программируемых фазы офсетная печать журналов
12 программируемых амплитуда модуляции и вкл/выкл выходной формы функция
Одноконтактный FSK и BPSK интерфейсы данных
Возможность PSK через входной/Выходной интерфейс
Линейные или Нелинейные функции FM chirp с одноконтактной функцией удержания частоты
Частотно-волновой FSK
<25 ps rms общее дрожание в режиме генератора часов
Автоматическое двунаправленное подметание частоты
Грех (x)/x коррекция
Упрощенные интерфейсы управления:
10 МГц беспроводной последовательный 2 или 3 провода SPI Совместимость
100 МГц параллельно 8-битный программирования
3,3 в один блок
Несколько функций отключения питания
Одноконцевые или дифференциальные контрольные часы
Маленький, 80-lead LQFP или TQFP с открытой прокладкой
Применение:
Agile, квадратура LO Частотный синтез
Программируемые генераторы часов
FM chirp источник для радарных и сканирующих систем
Испытательное и измерительное оборудование
Коммерческие и любительские радиочастотные возбуждения
Цифровой частотный синтезатор AD9854-это высокоинтегрированное устройство, которое использует передовую технологию DDS и встроено в два высокоскоростных высокопроизводительных квадратурных DACs для формирования цифрового программируемого частотного синтезатора 1 и Q. Используя точный источник часов в качестве примера, AD9854 может производить высокостабильную фазу частоты, амплитудный программируемый синус и косиновые выходы, и может использоваться в качестве гибкого L0 в коммуникациях, радаре и многих других приложениях. Инновационная высокоскоростной DDS ядро обеспечивает 48-бит разрешением частоты (с 300 МГц SYSCLK, настройки разрешения 1 μHz) поддержка 17 бит гарантирует, что устройство имеет превосходный безвредный динамический диапазон (SFDR).
(1) Текущее потребление модуля является большим, и источник питания должен иметь определенный запас. Рекомендуется использовать источник питания выше 7V1A.
(2) поскольку модуль является высокоточным устройством, во избежание ненужных помех рекомендуется использовать Линейный источник питания.
Часто задаваемые вопросы:
Вопрос: Можно ли регулировать основную частоту и выходную амплитуду модуля?

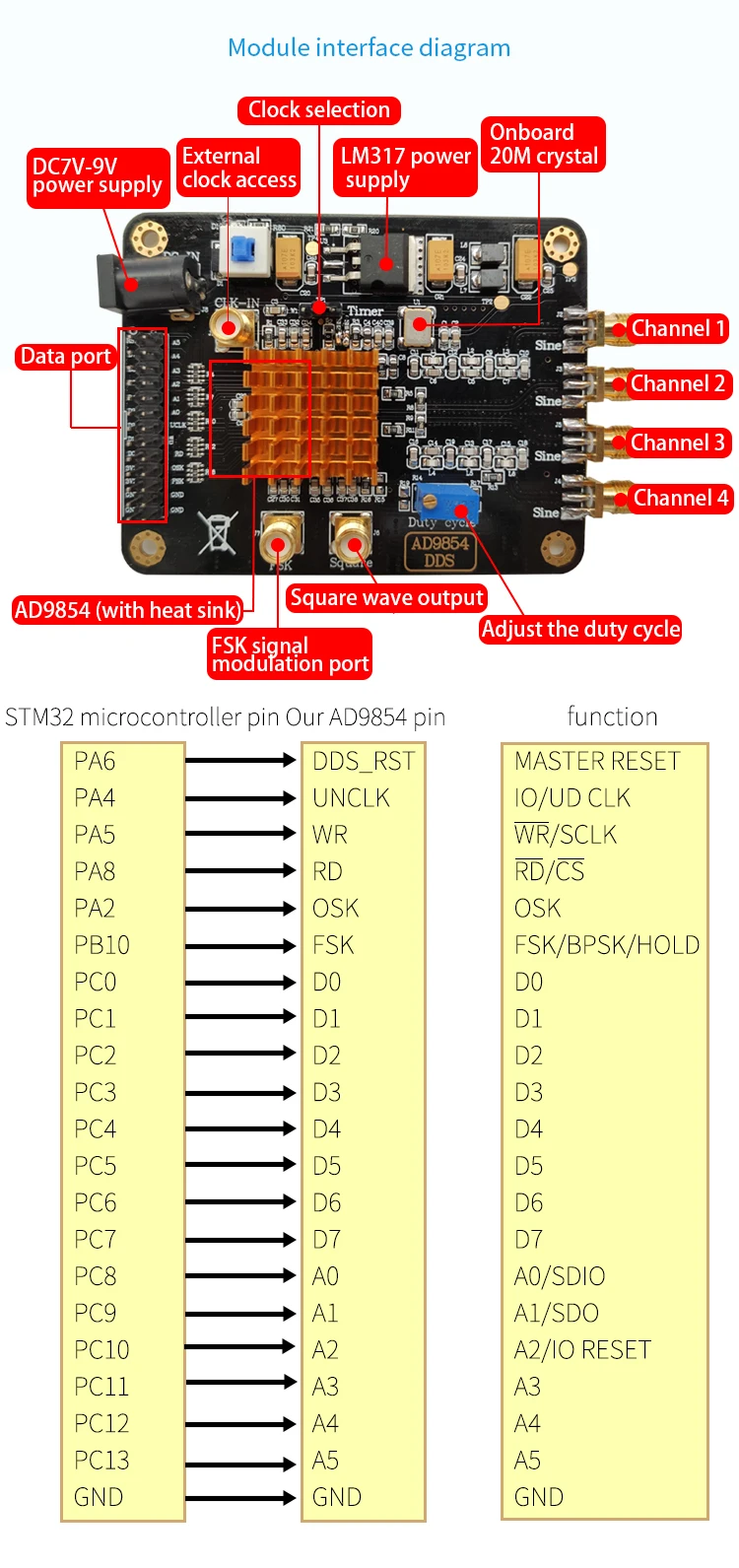

О: основная частота модуля определяется входными часами и программой. Модуль может вводить часы внешне. Встроенные часы по умолчанию-20 МГц, а частота управления программой-15 раз, то есть частота по умолчанию-300 МГц. Основная частота может быть изменен путем изменения вход часы и множителя частоты и амплитуда выходного сигнала может быть контролируется изменения 12-разрядный амплитуда заказной почтой. Вам нужно изменить программу самостоятельно.
В: Может ли модуль достичь частоты развертки? Можно ли генерировать сигналы AM и FSK?
О: модуль может реализовывать частоту развертки, код, предоставленный нашим магазином, может поддерживать частоту развертки. Модуль может генерировать простой AM сигнал, который должен быть запрограммирован сам по себе; После генерации FSK сигнала, вам нужно настроить регистр, И затем введите высокие и низкие уровни из FSK порта модуля для генерации сигнала FSK
В: почему сигнал между каналами не является ортогональным, когда частота увеличивается?
