Название продукта: 1-10 кГц рабочий цикл и частота Регулируемый ШИМ модуль импульсного генератора квадратной волны заменить NE555 LM358 CD4017 DDS AD9850 AD9851
Посылка:
1x1 Гц ~ 10 кГцРабочий цикл и частотаРегулируемый генератор сигналов
Описание:
VCC : DC 5V (3,8 ~ 5,5 V) Мощность питания положительные
GND: отрицательный источник питания
ШИМ + : 1 Гц-10 кГц (точность: 0.6%) квадратный волновой выход (5 в TTL уровень, максимальный выходной ток 20 мА).
Размер печатной платы: 19,4*12*6,7 мм
Вес: 1,5 г
Параметры питания для хранения

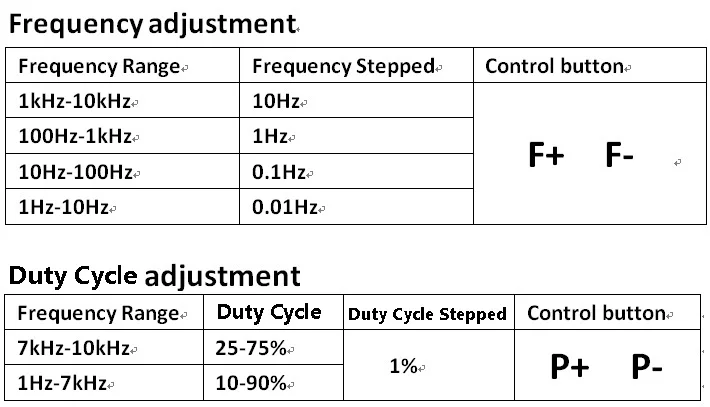

Частота и рабочий цикл постоянно настраиваются, шаг: см. Изображение ниже
Использование:
Короткое нажатие (менее 2 с): тонкая регулировка
Длинный пресс (более 2 с): быстрая регулировка

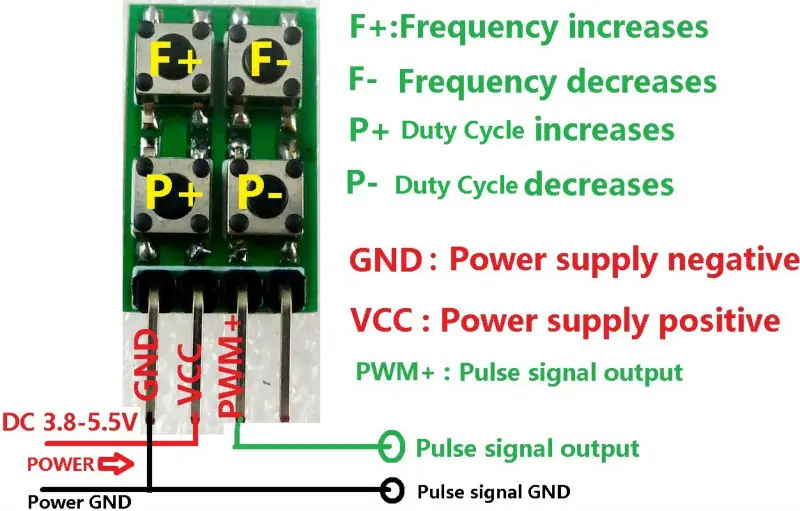

Схема проводки:

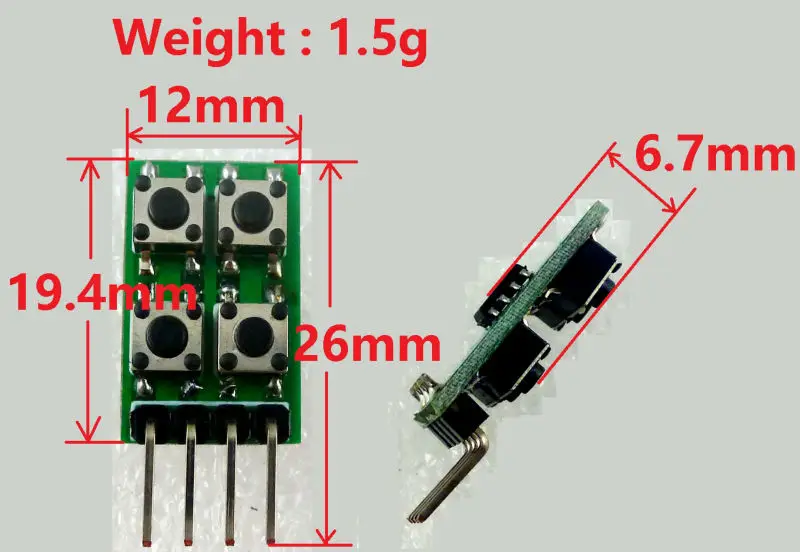

Размер и вес:
Форма волны 10 кГц:

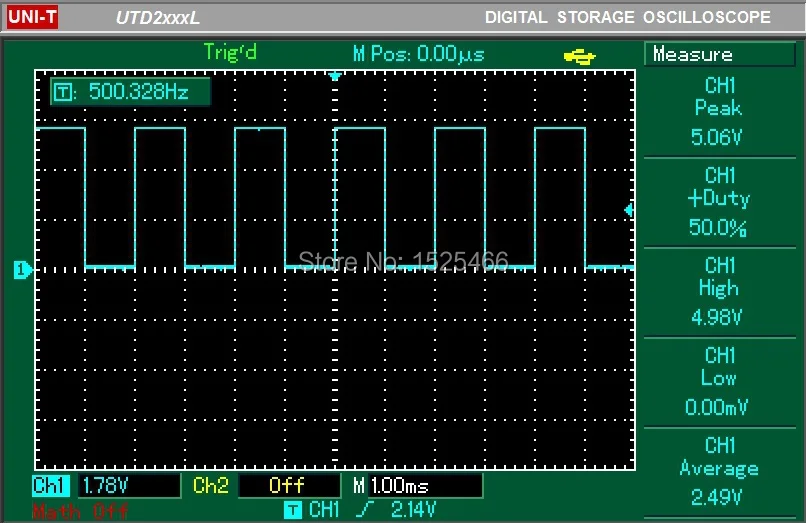

500 Гц Форма волны:

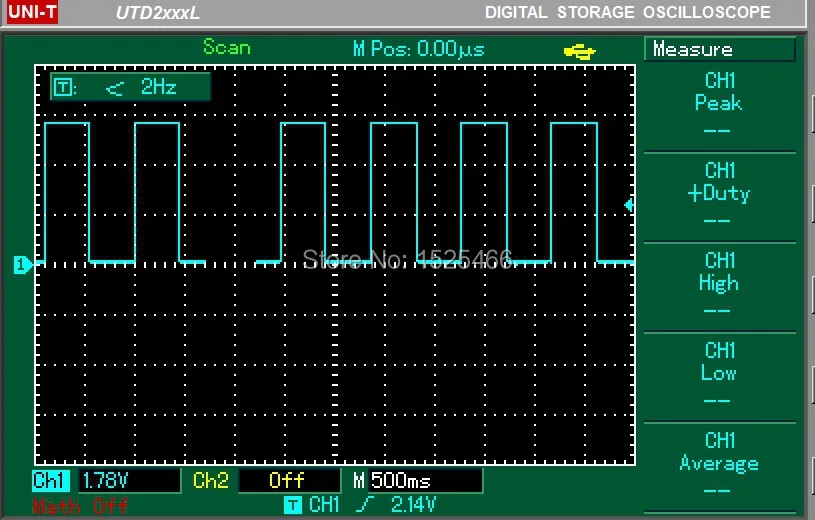

1 Гц Форма волны:
