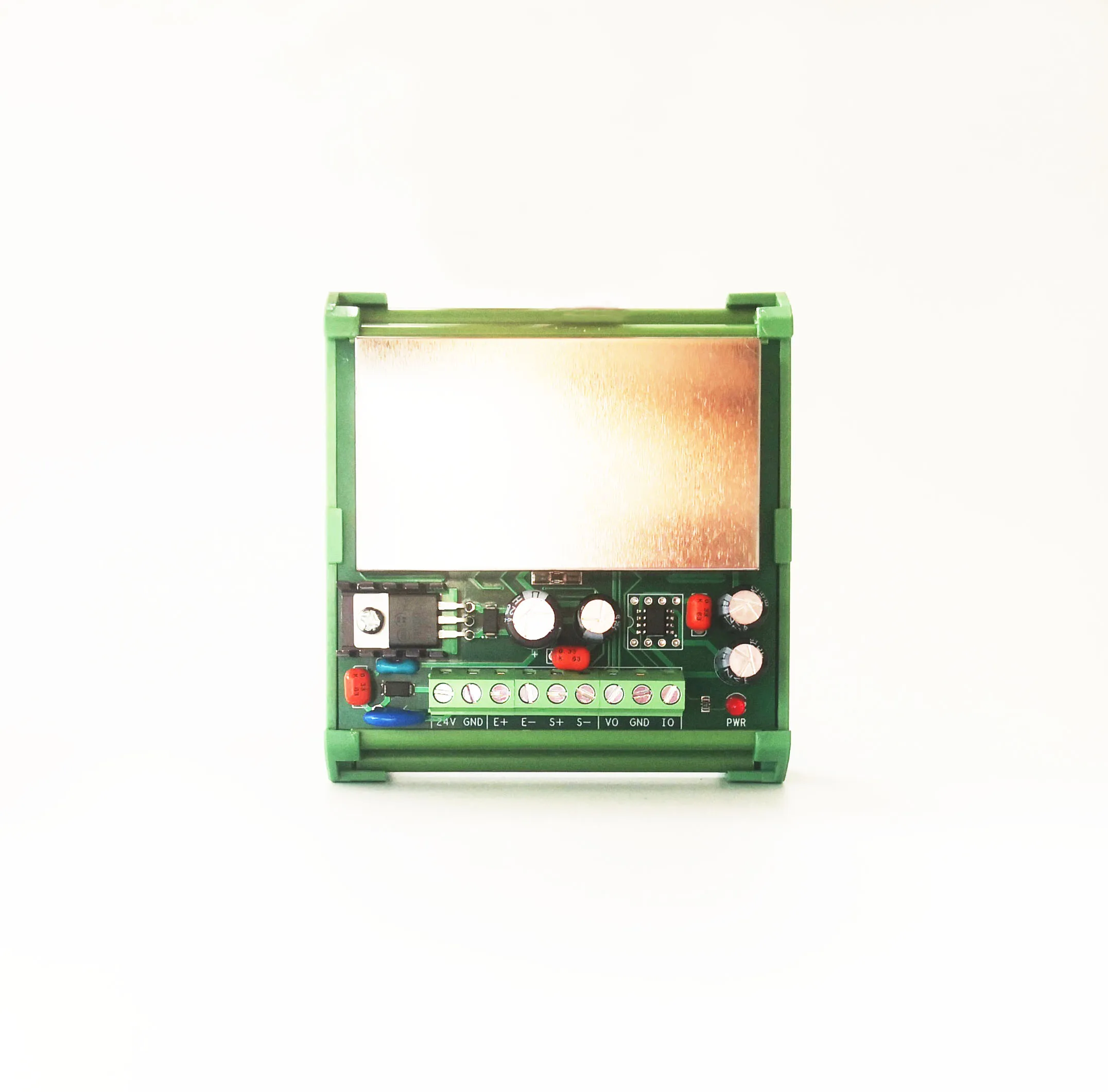

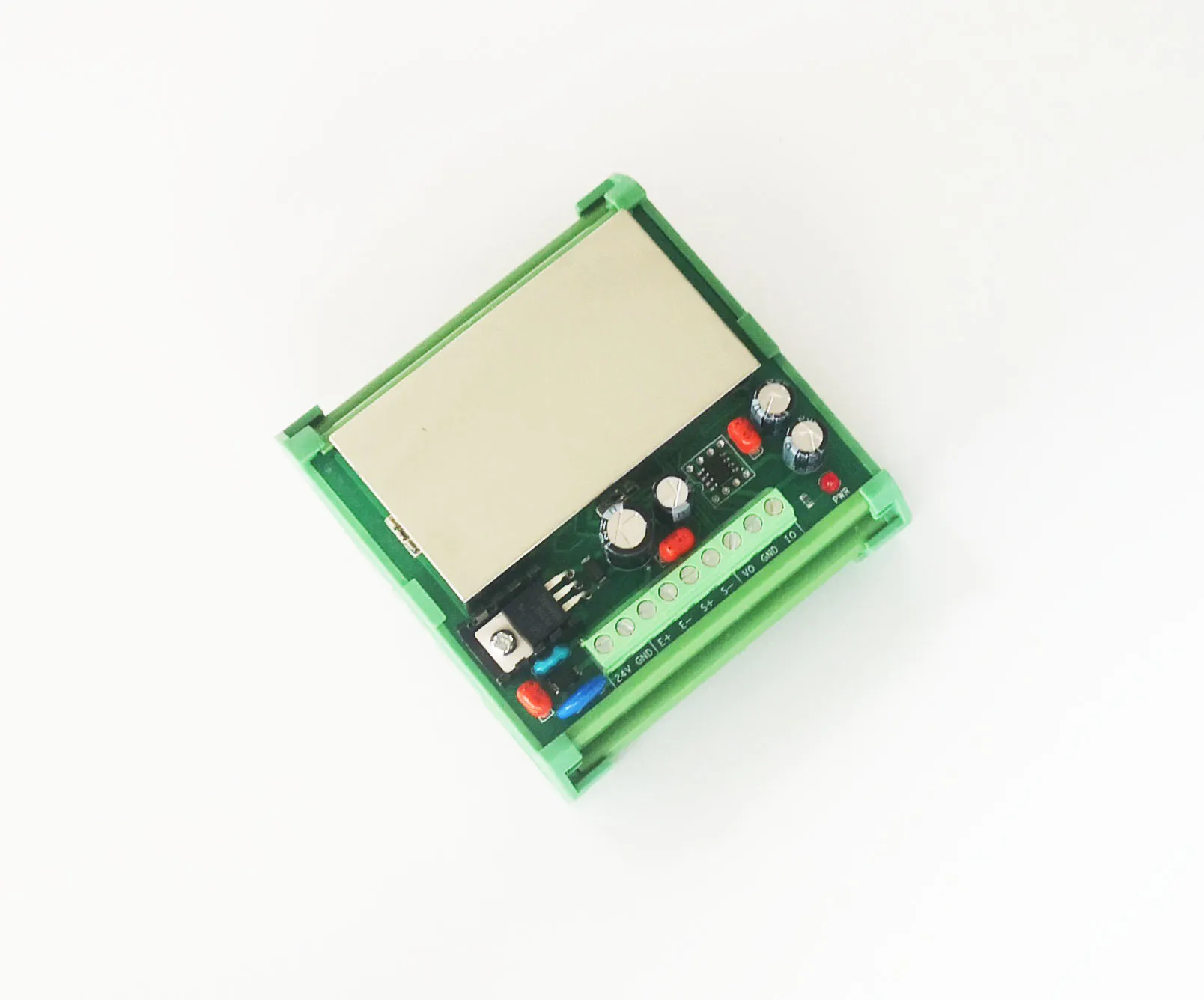

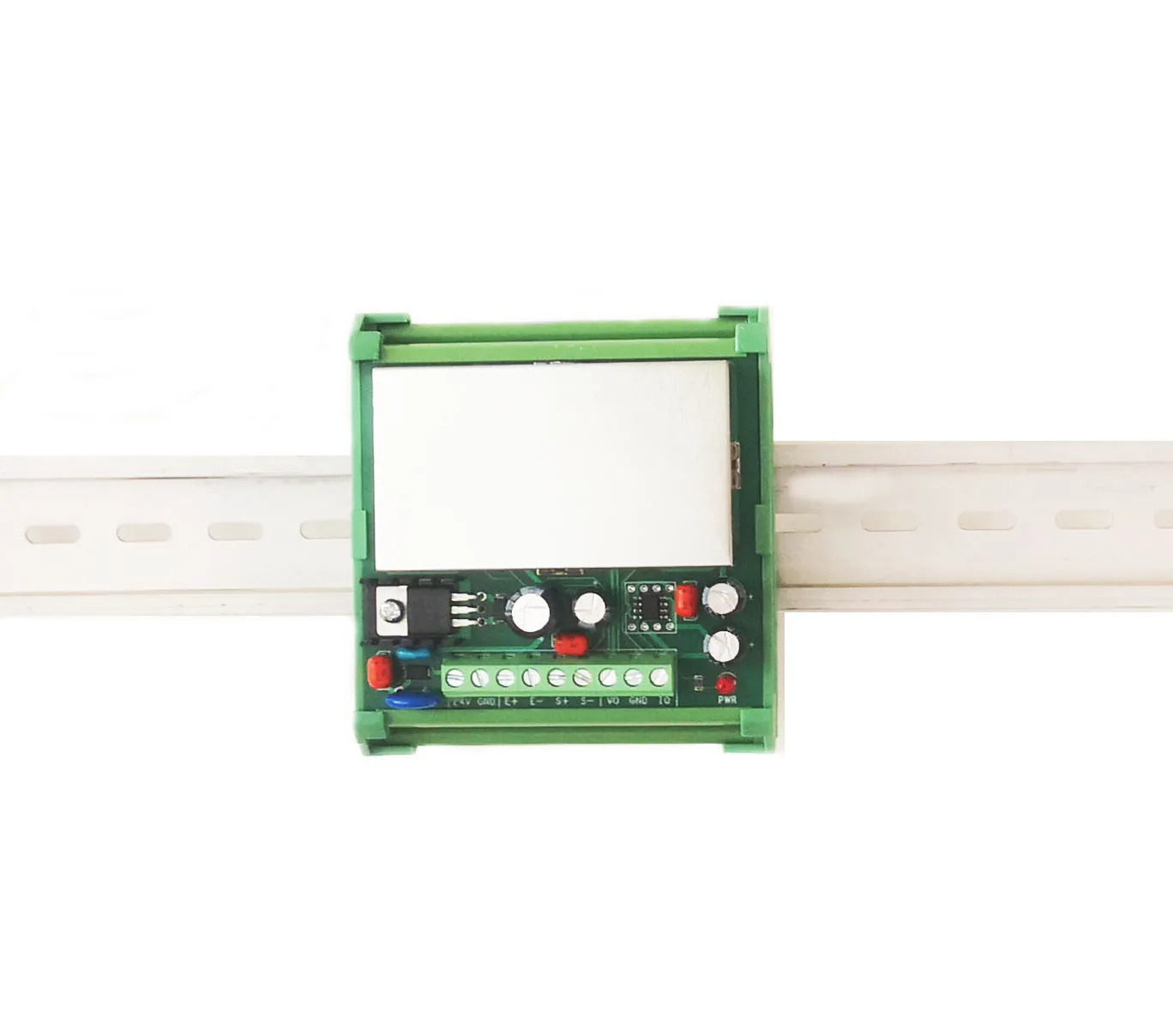

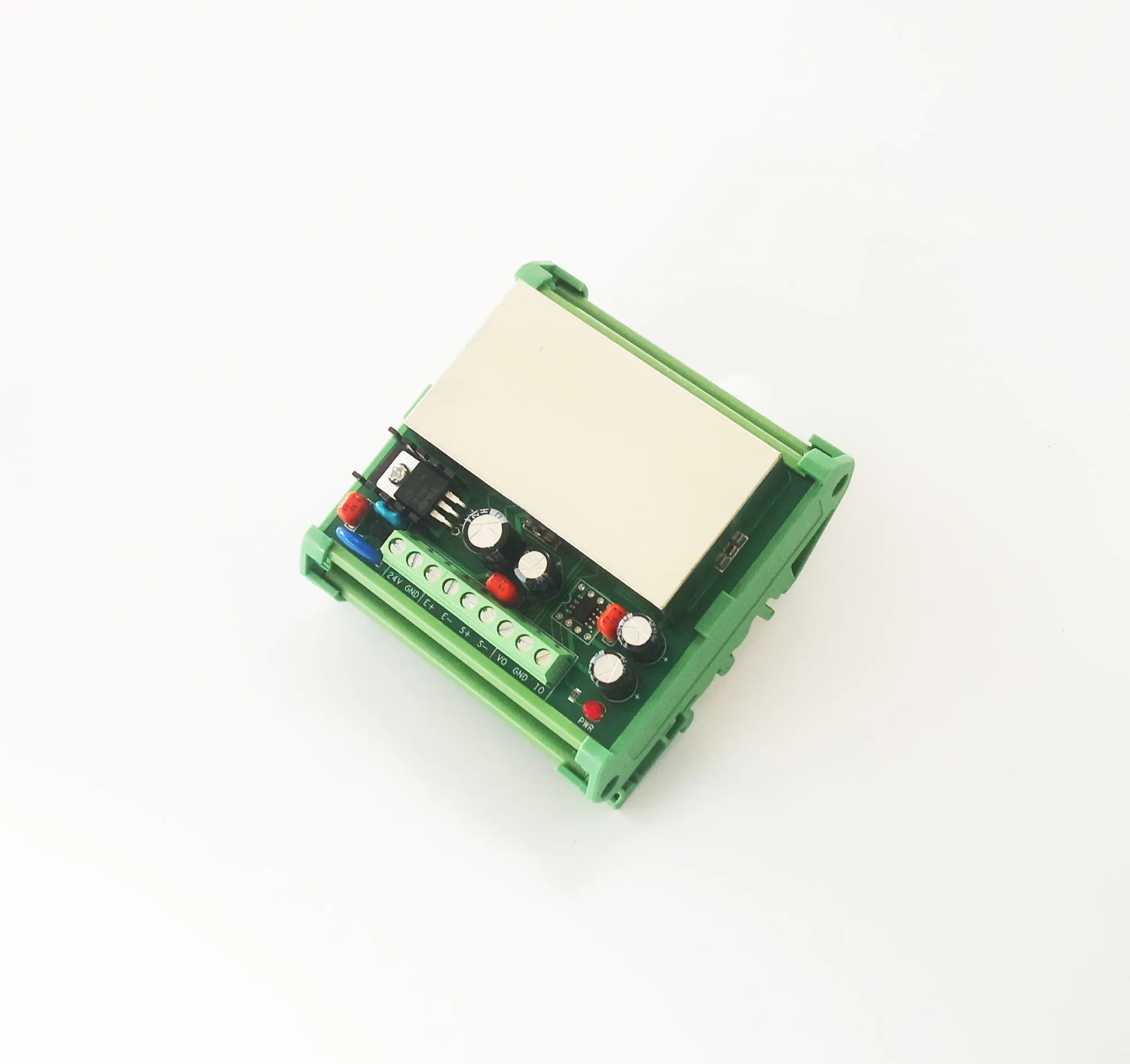

Описание:Этот аналоговый передатчик с питанием от постоянного тока предназначен для использования в системах с Полноразмерным диапазоном 10 мВ, 20 мВ или 30 мВ с минимальными значениями массы тары.Он подает мостовое напряжение возбуждения a + 10 в для датчика тензодатчика и преобразует милливольтовый сигнал датчика в напряжение 0-10 В или выходной сигнал тока 4 мА-20 мА. Корректировка нуля и пролета для аналогового выхода выполнена с двумя потенциометрами обрезки. Доступен Регулируемый Фильтр для минимизации эффекта вибрации, вызванной другими устройствами.
Технические характеристики:
Источник питания:15 ~ 24 VDC ± 15%
Полноразмерная нелинейность:Лучше, чем 0.2%
Максимальный Входной сигнал:10 мВ/20 мВ/30 мВ (выбирается dip-переключателями)
Возбуждение мостового датчика:10 В постоянного тока/120 мА
Количество подключаемых ячеек нагрузки:До максимум 4 350Ω ячеек нагрузки
Регулировка пролета:± 10% через 20-оборотный потенциометр
Нулевое Смещение:± 10% через 20-оборотный потенциометр
Аналоговый выход:0 ~ 10 В постоянного тока или 4 ~ 20 мА (выбирается переключатель)
Фильтр нижних частот:Постоянное время регулируется с помощью обрезного потенциометра; 5-100 мс
Диапазон температур:-10 ~ + 50 °C
Аналоговый выход температурного дрейфа:Лучше 20ppm/°C
Размеры:85x92x52 мм
Применение:
Измерение тензометра
Ячейки нагрузки
Датчики силы
Датчики крутящего момента
Датчики давления
Одиночные или «суммированные» преобразователи
Системы взвешивания
