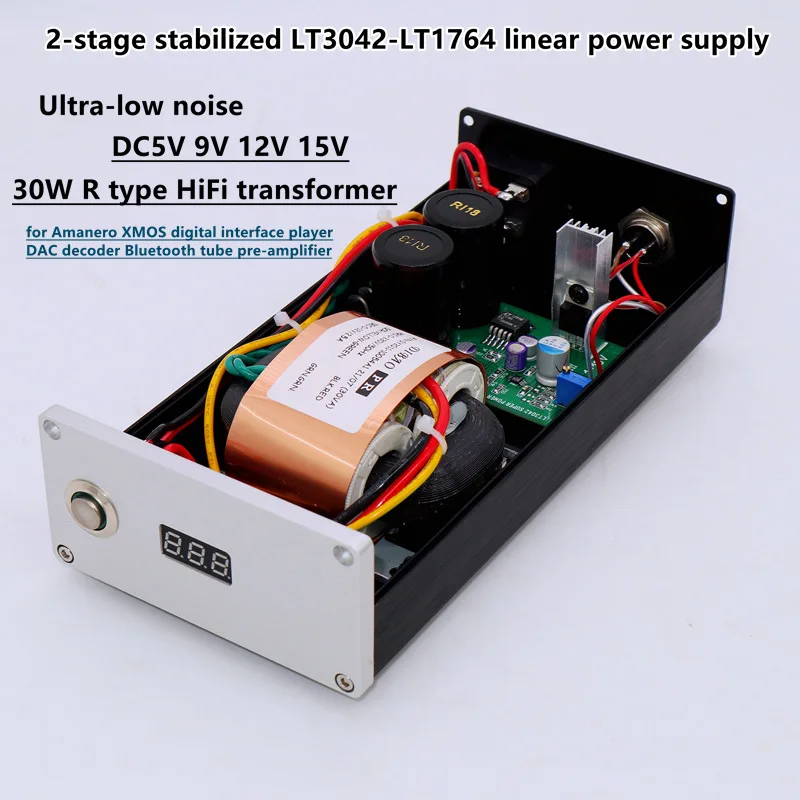

30 Вт 2-ступенчатый стабилизированный LT3042-LT1764 ультра-низким уровнем шума линейный переменного тока
Введение:
Линия к PSRR архитектурным линиям электропитания, таким как модель, сверхнизкий уровень шума, Линейный источник питания, в отличной проводке и хорошие линейные компоненты с выходной точностью очень высокая, ультра-Низкая пульсация,. Опыт прослушивания лучше, чем у большинства источников питания класса А.
Линейный стабилизатор напряжения питания принимает: LT1764 + LT3042 двухступенчатое стабилизированное напряжение более точное.

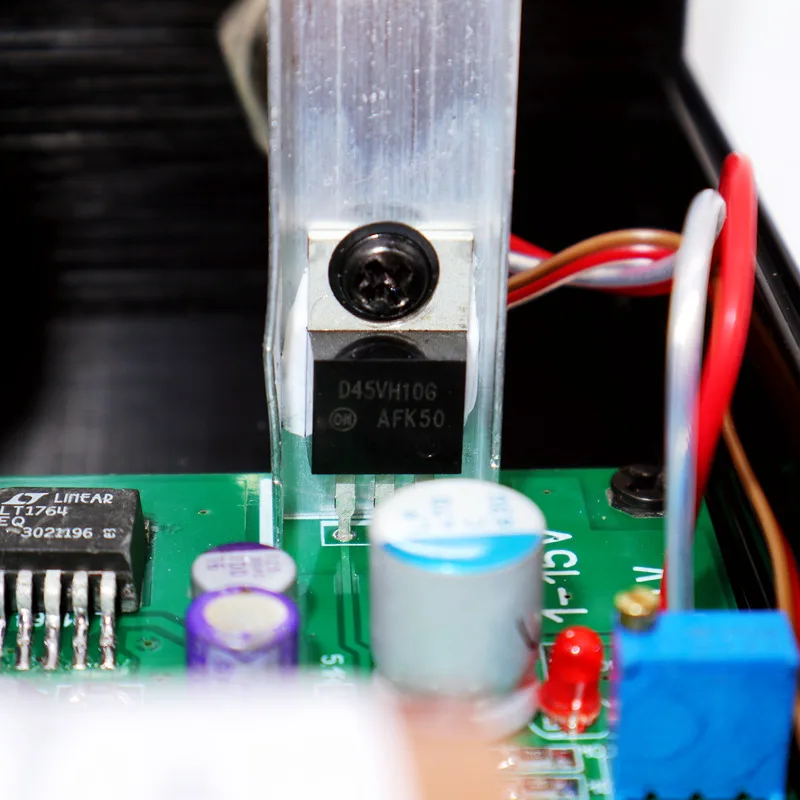

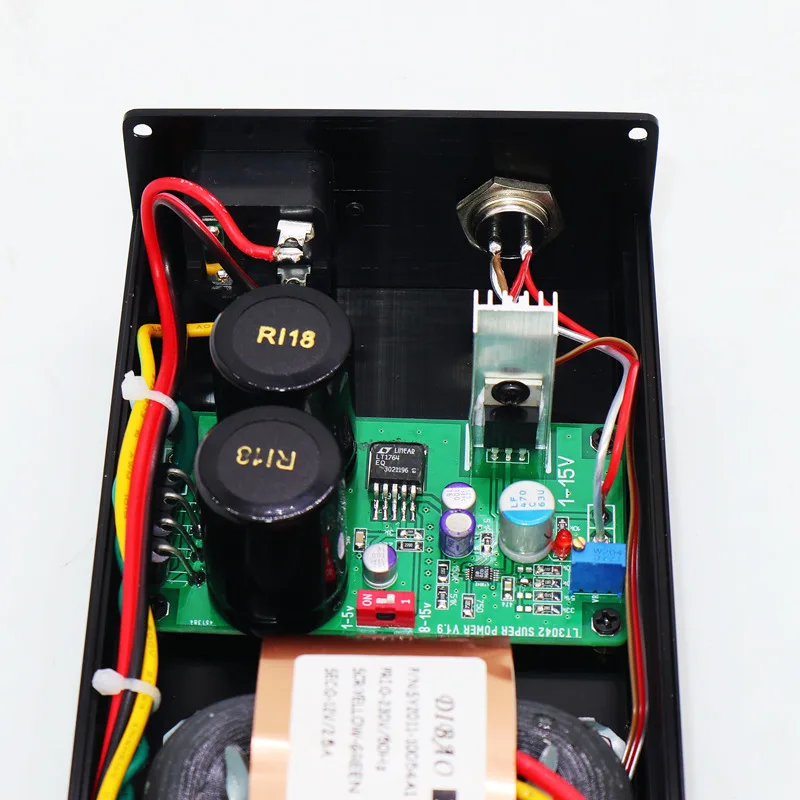

2-ступенчатый регулятор напряжения цепи, первый шаг использует LT1764-3A, быстрый переходный отклик, низким уровнем шума, LDO Регулятор. Низкий уровень шума 40 vrvrms (от 10 Гц до 100 кГц).

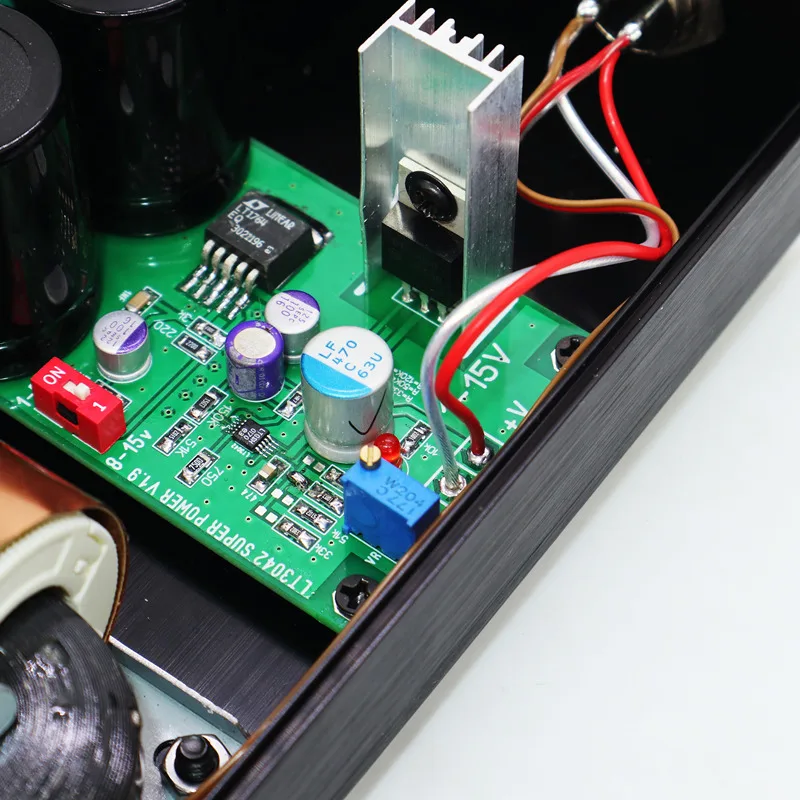

Второй шаг заключается в использовании LT3042, высокопроизводительного линейного регулятора с низким выпадением
Сверхнизкой амплитудно-модулируемый Сигнал шум: 0,8 μVRMS (10 Гц до 100 кГц)
Сверхнизкий точечный шум: 2nV/√Hz (при 10 кГц)
Сверхвысокий PSR: 79дб (при 1 МГц)
Он использует ультра-малошумную и сверхвысокую PSRR архитектуру LTC для питания чувствительных к шуму RF приложений. LT3042 разработан в качестве высокоточной информации о токе, за которой следует высокопроизводительный буфер напряжения, который может быть легко подключен параллельно для дальнейшего снижения уровня шума, увеличение выходного тока и рассеивание тепла на печатной плате.

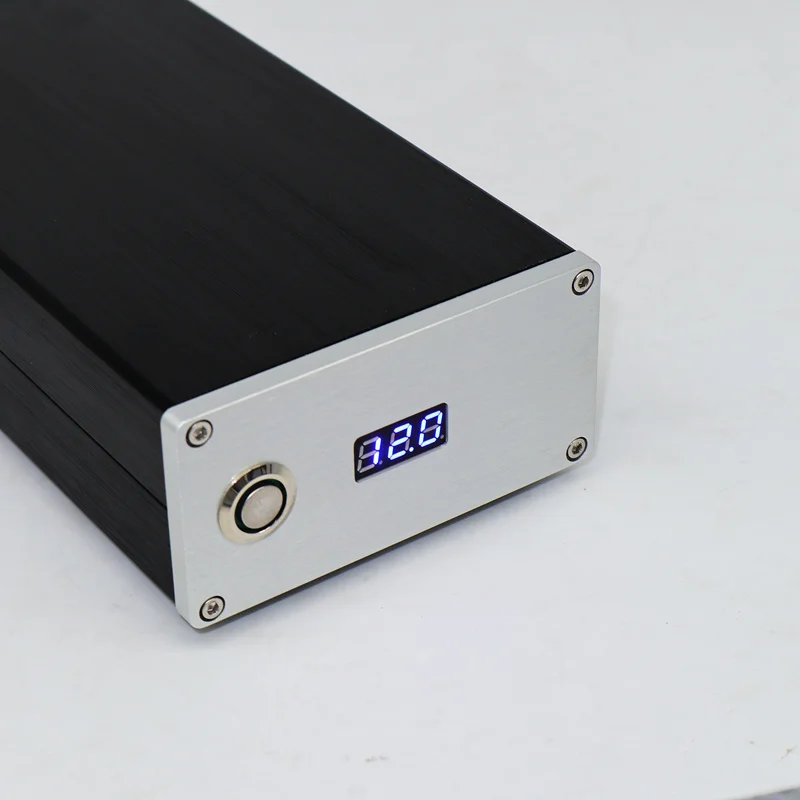

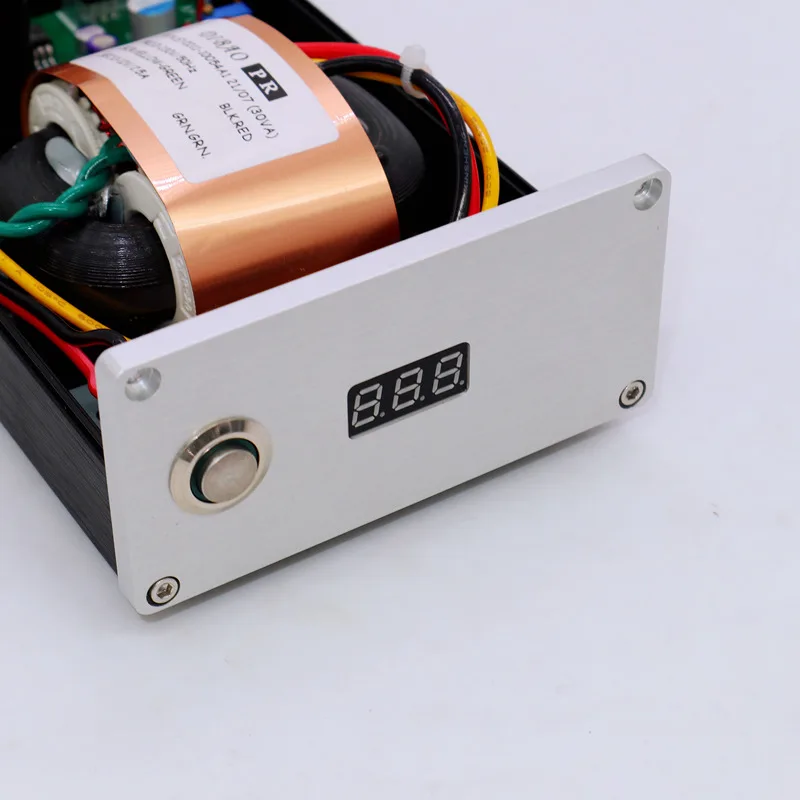

Светодиодный дисплей показывает выходное напряжение

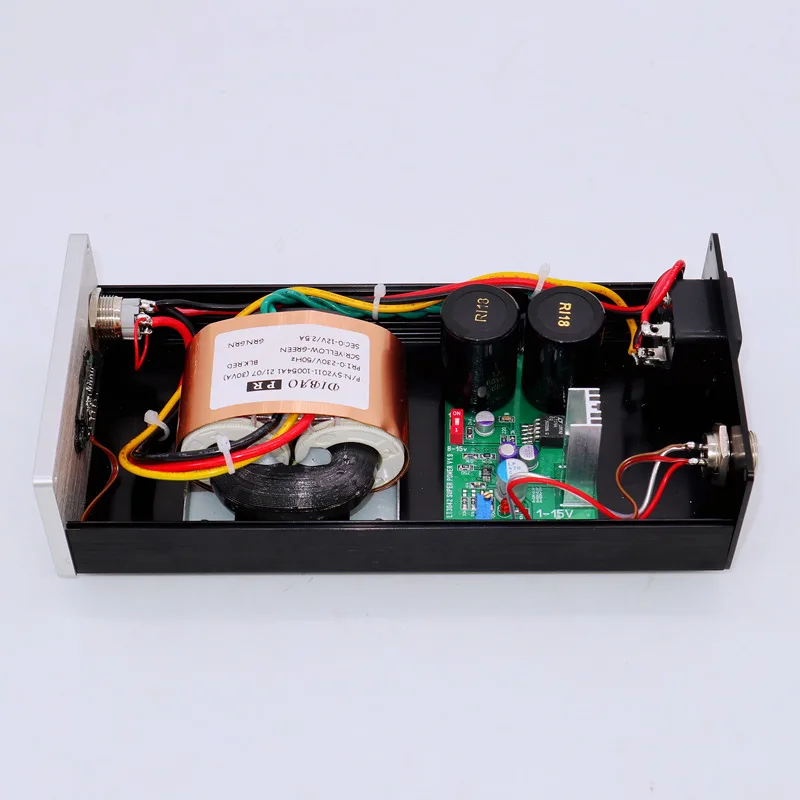

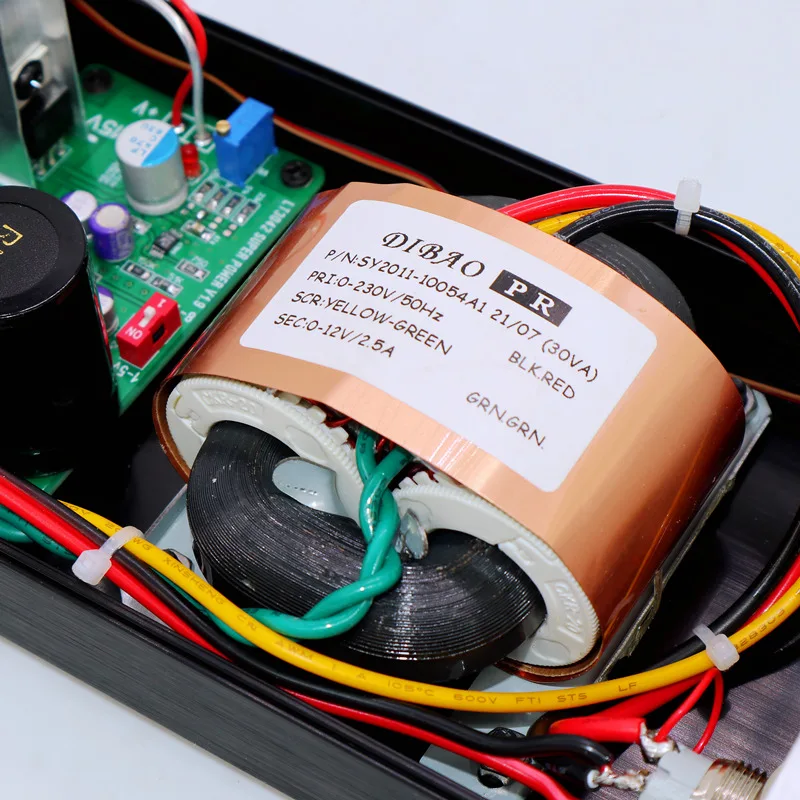

Трансформатор: 30 Вт R Тип HiFi экранированный трансформатор из чистой меди (профессиональные материалы для энтузиастов, а не общий рынок для аналогичных продуктов).

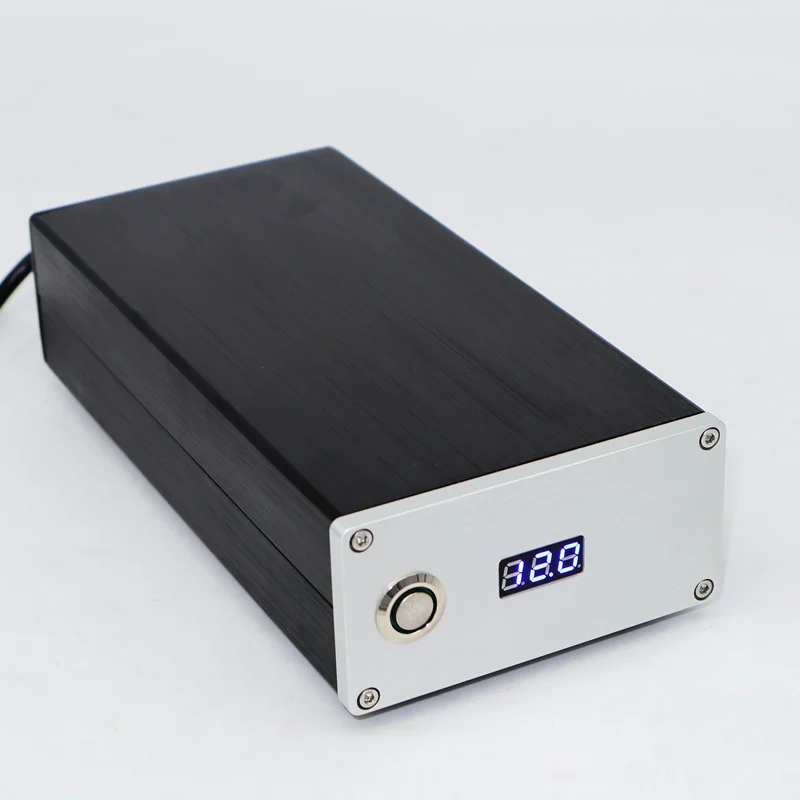

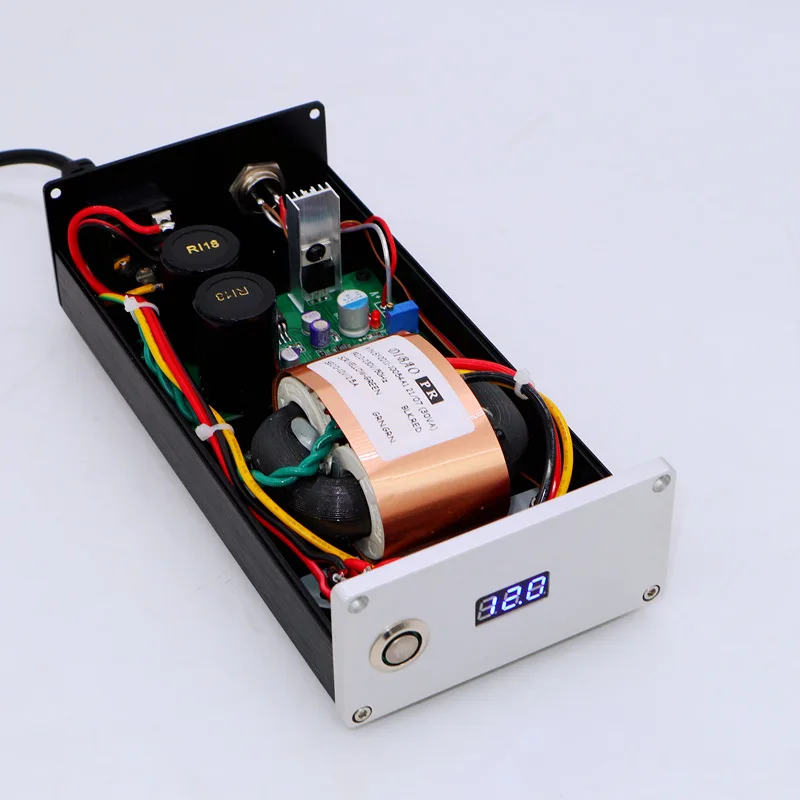

Использование алюминиевых шасси, защита производительности
Размеры: ширина 102 мм Высота 50 мм длина 208 мм
Технические характеристики
Мы обеспечиваем входное напряжение AC220V-230v версии, AC100V-115V версии
Выходное напряжение/ток:
1: DC -5 В/3A (макс.)
2: DC -9V /2.5A (макс.)
3: DC -12V /2.5A (макс.)
4: DC -15V /2A (макс.)
Полярность мощности: внутренняя + внешняя-
Головка постоянного тока Размеры: Наружный диаметр 5,5 мм внутренний диаметр 2,5 мм
Выход DC Выход длина линии 1,2 метров, на высоком каблуке, размеры 5,5 мм * 2,5 мм/Совместимость 5,5 мм * 2,1 мм (могут быть выполнены по индивидуальному заказу другие модели Размер штепсельной вилки)
Упаковка включает:
Готовый источник питания 1 шт.
Шнур питания 1 шт. (доступно в Европе, Великобритании, США, Европе)
Выходная линия постоянного тока 1 шт.
