5 лотов в 1

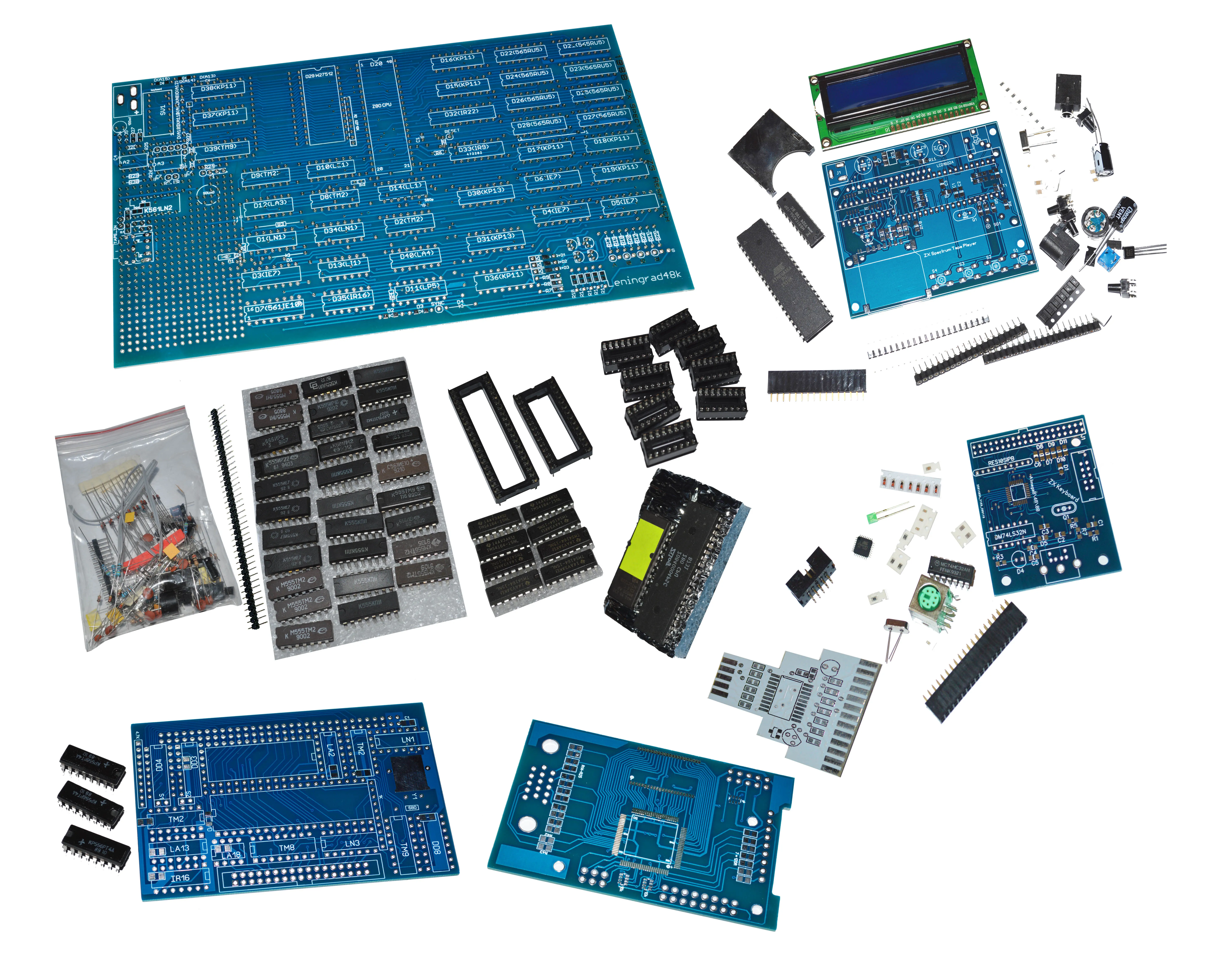

1) Набор для самостоятельной сборки ретро компьютера, клона ZX Spectrum.В комплекте все детали ,необходимые для сборки,включая импортную оперативную память .ZX Spectrum Ленинград 48кб (модифицированная плата).
Диаметр переходных отверстий уменьшен до 0.4 мм и спрятаны под маскойПечатная плата покрыта синей паяльной маской и шелкографиейДобавлено монтажное поле для установки узла чтения с магнитофона на схему с К561ЛН2.Добавлено монтажное поле для установки спикера (динамика) на платуДобавлено монтажное поле для установки разъема питанияДобавлены контакты для установки SMD танталовых конденсаторов на шину питанияДобавлены контакты для установки SMD компонентов вместо выводныхДиаметр отверстий на монтажных полях увеличен до 1 мм, чтобы можно было вставлять и припаивать штыревые разъемы или разъемы IDC.Микросхему ПЗУ теперь нужно установить одну, например W27С512Видеовыход для подключения к телевизору через SCART сделан на транзисторахВыводы 1 РУ5-х соединены между собой для упрощения апгрейда. Добавлено монтажное поле для аудио разъема (лин.вход).Неиспользуемые выводы триггеров подтянуты на + питания.Резисторы подтяжки 10К для шины данных Z80 заменены на резисторную сборку, но можно использовать и резисторы.Добавлены контакты для установки Конденсатора 2.2 nF между выводами 4 и 7 микросхемы К555ЛЕ1 (настройка круга в символе (с) ).А также предусмотрено место для конденсатора 560pf между выводами 6 и 7 ЛЛ1
Краткая спецификация:
Процессор: Z80A совместимый - 3,5МГц
ОЗУ: 48Кб Основана на использовании микросхем динамической памяти емкостью 64Кх1 (8 микросхем).
ПЗУ: 16 Кб системы
Графика: 256x192 точек при 15 цветах (стандартный режим ZX Spectrum)
Звук: cтандартный одноканальный биппер
Клавиатура: стандартная матрица 8x5
Дополнительная периферия: магнитофонный вход/выход
ОC: встроенная Basic 48
Некоторые номиналы деталей могут быть изменены в конструкторе в отличии от схемы. Цвет, форма деталей может отличаться от представленных на фото
2) Набор для Сборки ZX магнитофон к ZX Spectrum
Набор для сборки Электронного магнитофона для загрузки TAP файлов в ретрокомпьютер spectrum,продается без SD карты..
Краткое описание:управление кнопками (вперед ,назад,выбор(пуск),выход(отмена )),карту отформатировать в fat16(до 2гб),питание схемы 5вольт( разъем на плате типа "папа" (.) -внешний контакт минус ,внутренний плюс)..подключение к спектруму простое - через линейный выход (2 вывода).подаем питание,выбрали режим (1,2,4 кратная скорость.если пользуйтесь скоростью 2-х кр. и 4-х кратной,то необходимо перепрошить пзу спектрума новой прошивкой,прошивки у меня имеются,если 1-кратная скорость,то ничего прошивать не надо) ,выбрали файл,нажали пуск.. кол-во блоков,по окончании файла загрузка остановится.
Цвет разъемов, деталей и индикатора, а также номиналы деталей может отличаться от представленных на фото
3)Конструктор ZX Spectrum Мини Клавиатуры с тактовыми кнопками 6.3*6.3 мм. Пригодится как и при тестировании спектрума, например при сборке, так и при постоянном использовании со Спектрум - совместимыми компьютерами.Размеры 50мм * 129 мм
4) ZX Spectrum VGA конвертер (Платы без деталей) для подключения ZX Spectrum совместимых компьютеров к современному монитору или телевизору с SVGA разъемом.
В комплекте вторая плата без деталей - Программатор для прошивки микросхемы ПЛИС
5) ZX Spectrum Контроллер Дисковода Himac плата (blue) и три прошитых микросхемы ППЗУ КР556РТ4 для сборки.
Сборку Наборов осуществляете самостоятельно без сопровождения. Схемы в наличии
