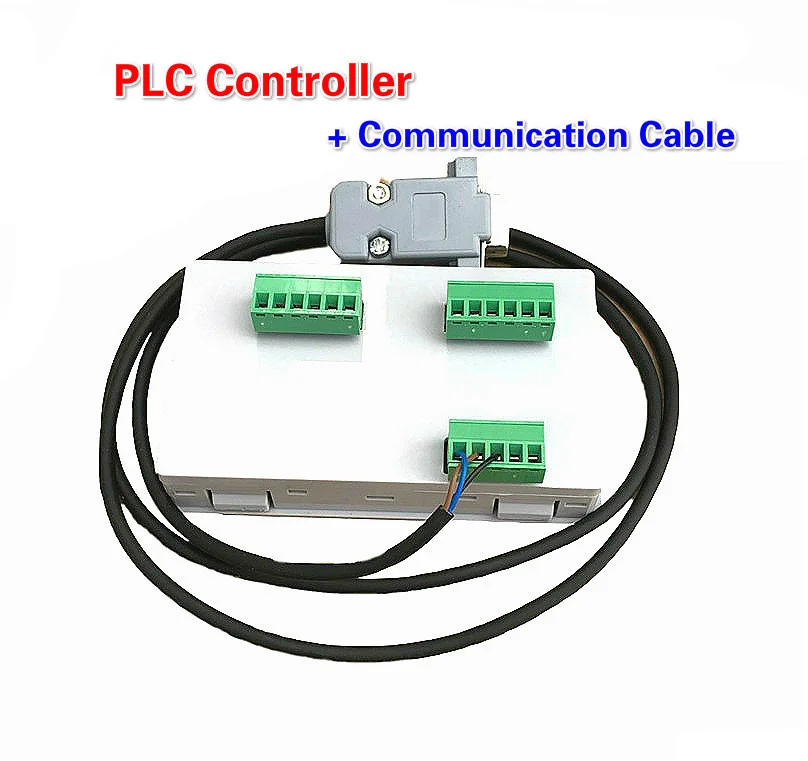

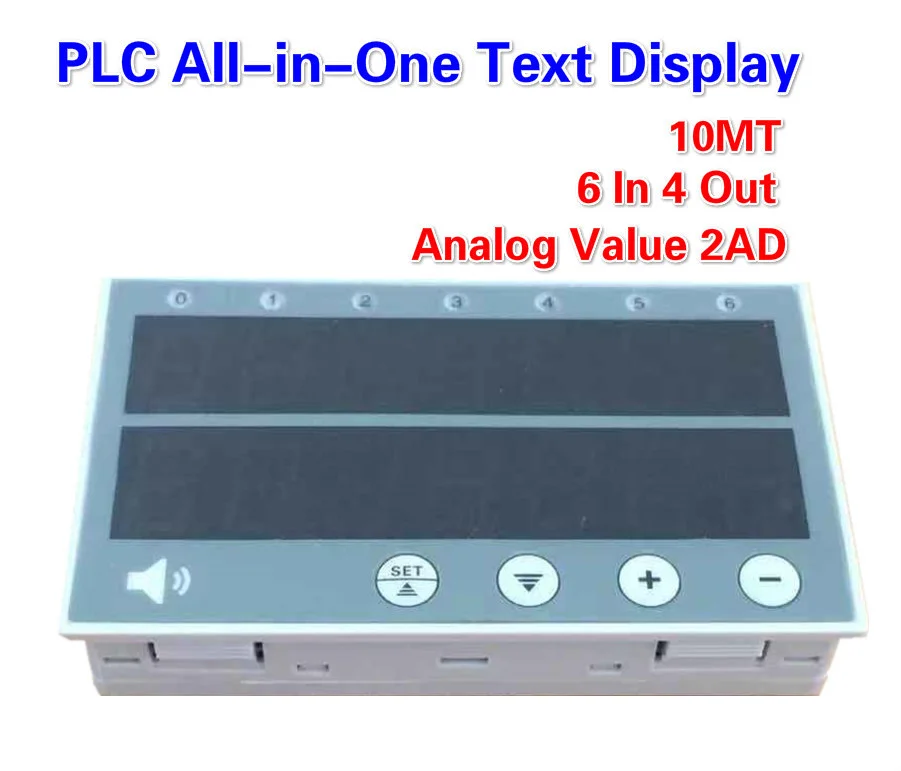

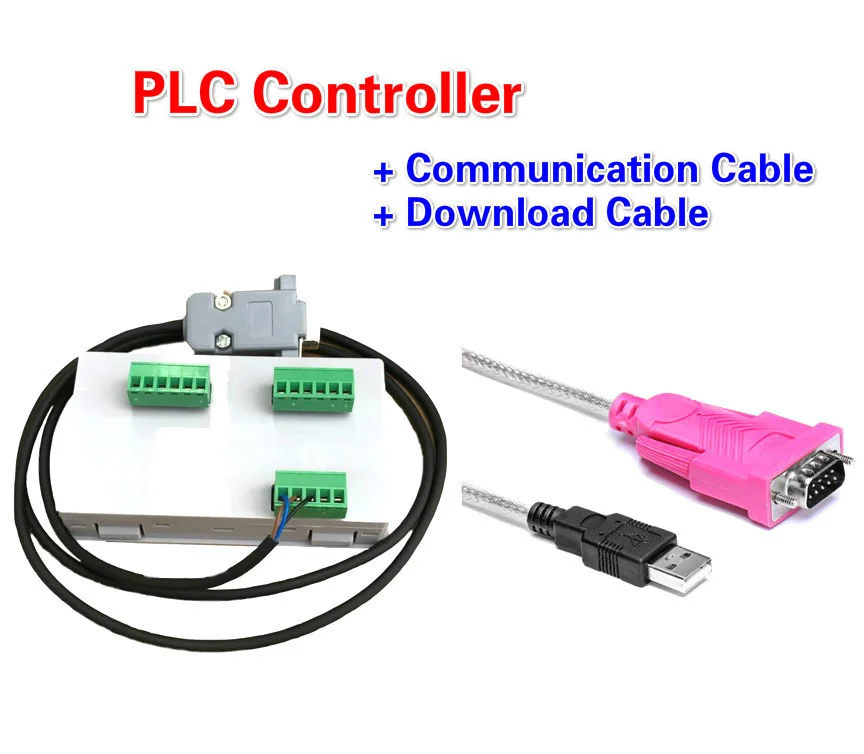

PLC все-в-одном текст дисплей совместимый OP320 промышленная плата управления
10mt 6 в 4 Out программируемый логический контроллер

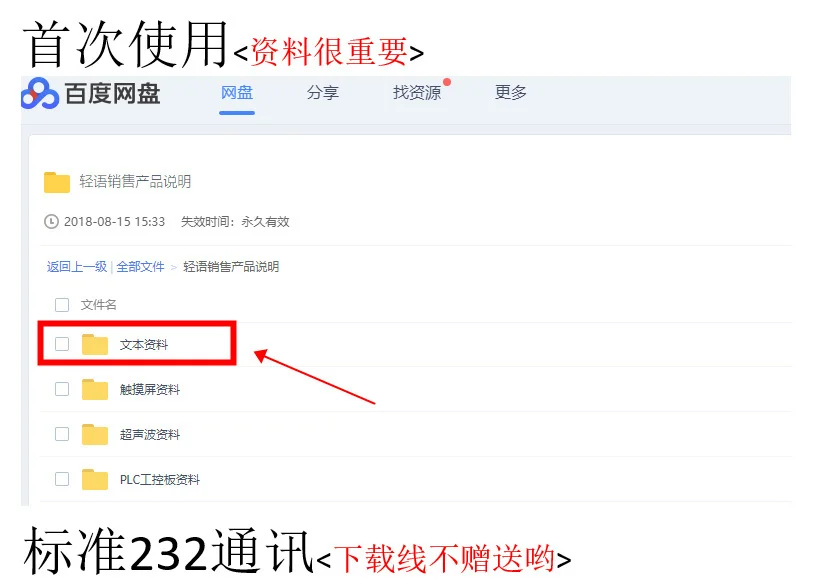

Подробная информация по ссылке (вы можете непосредственно скопировать и вставить ее в браузер для его загрузки):
Https://pan.baidu.com/s/14VxzuB--QjwT2GkfiAr8GA
LD,LDI,AND,ANI,OR,ORI,INV,OUT(OUTT,OUTC),SET,LDF,ANDP,ANDF,
ORP,ORF,PLS,PLF,MPS,MRD,MPP,RET,NOP,END.
Инструкция по программному потокуCJ (128 адресов), вызов (до 8 уровней вложения, 128 подпрограмм), sret, WDT,FEND,
Для (вложения уровня 7), далее.
Контактная команда сравненияLD>=,LD<=,ld>,LD<,LD<>,LD = и> и <=, и>,И <,
И <>,И =, или> =, или <=, или>, или <, или <>, или =

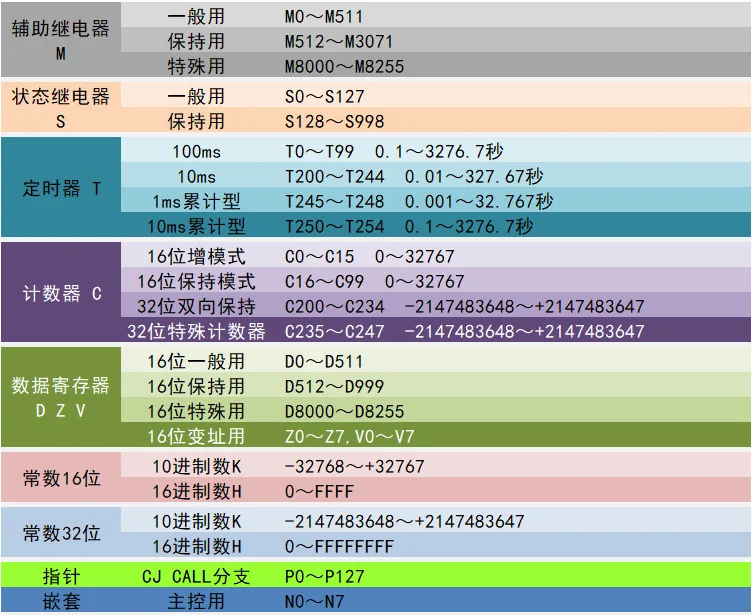

Передача и сравнение инструкцийMOV,CML,CMP,ZCP,FMOV.Четыре арифметические инструкцииADD,SUB,MUL,DIV,INC,DEC,WAND,WOR,WXOR,NEG.Инструкция по плавучей точкеADD,SUB,MUL,DIV,FLT,DFLT,INT,DINT,DESQR,EDCMP.Инструкция по эксплуатации тригонометрических функцийSIN,COS,TAN,SQR,DSQR.Инструкция по циклическому сдвигуROR,ROL,RCR,RCL.Инструкция по использованию данныхZRST.Инструкция по шагуSTL: 8 параллельных ветвей. Различные номера статуса могут иметь двойные катушки.Удобная инструкцияALT.Высокоскоростная инструкцияRef, Reff, PWM (один канал для Y0 и Y1, который может использоваться одновременно), Plsy (один канал для Y0 и Y1), PLSR (один канал для Y0 и Y1)Частота импульса 5 Гц-2 кГц.Прочие инструкции32-битный инструкции в FX2N функция инструкции данного товара входит D инструкции и P, то есть, добавьте d до или после того, как функция инструкции, как, например, dmov или movp.Описание диапазона компонентов программного обеспеченияОписание диапазона мягких компонентов

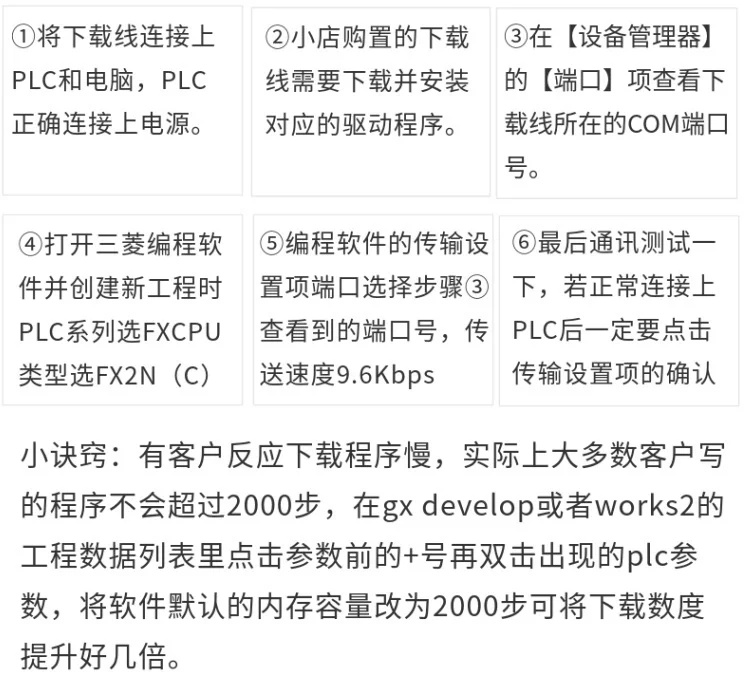

Метод установки для первого использованияМетод установки для первого использования

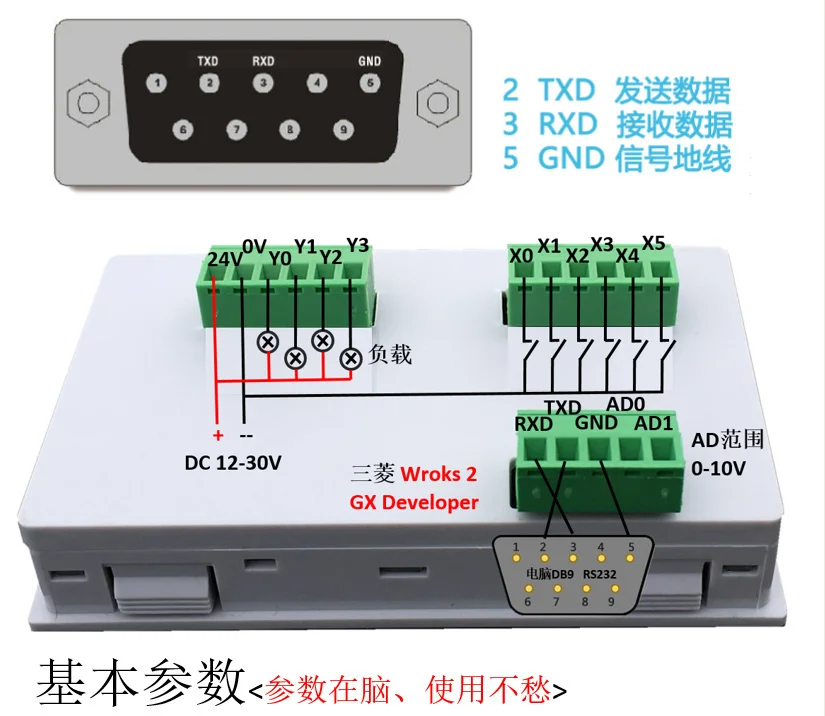

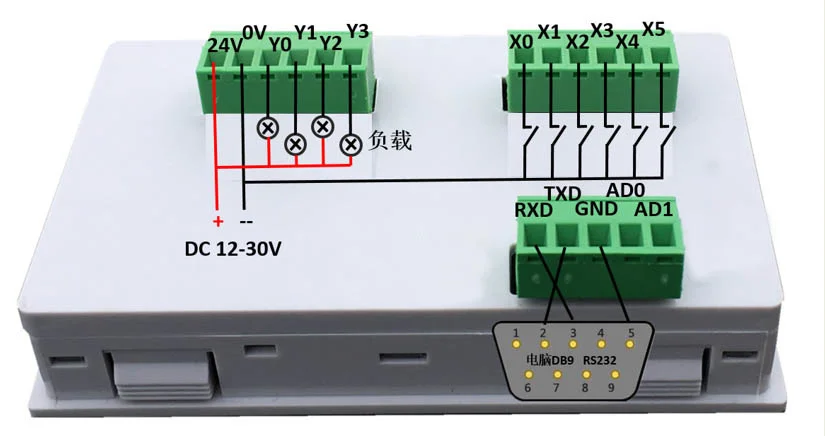

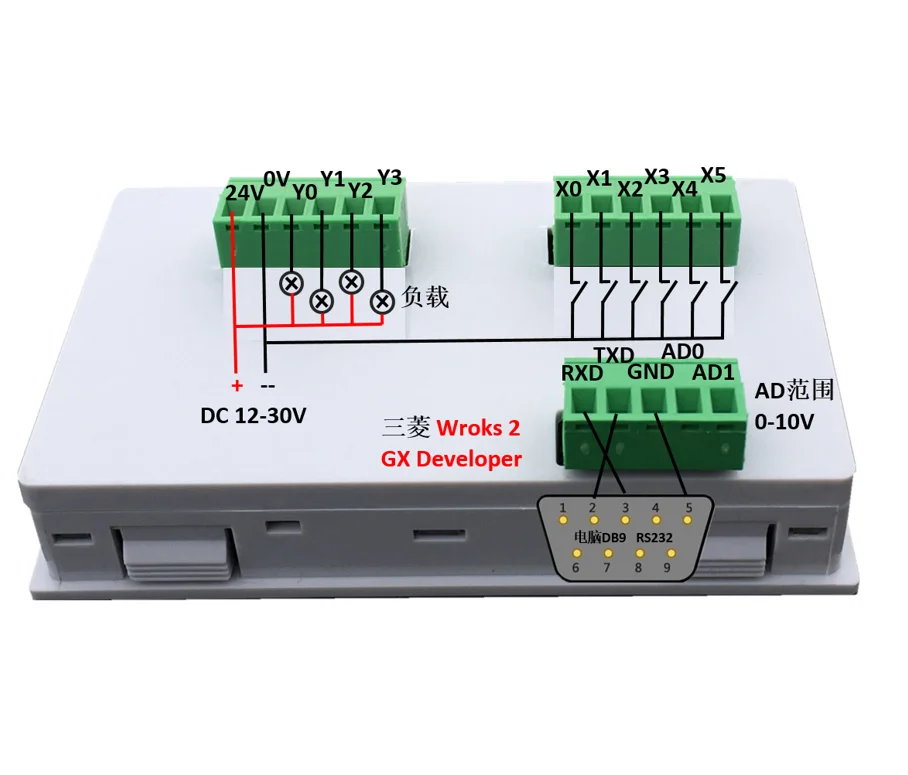

Пример проводкиПримеры проводов

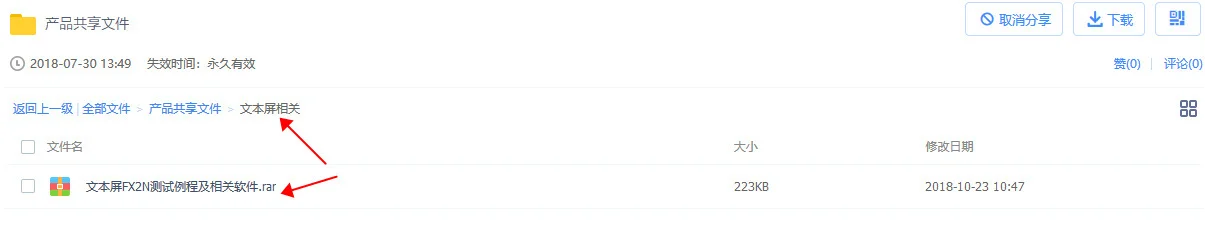

Проверьте обычный адрес загрузки:Https://pan.baidu.com/s/1LH7KLwsnQt-iQDsmwrxMXA код извлечения: t05a

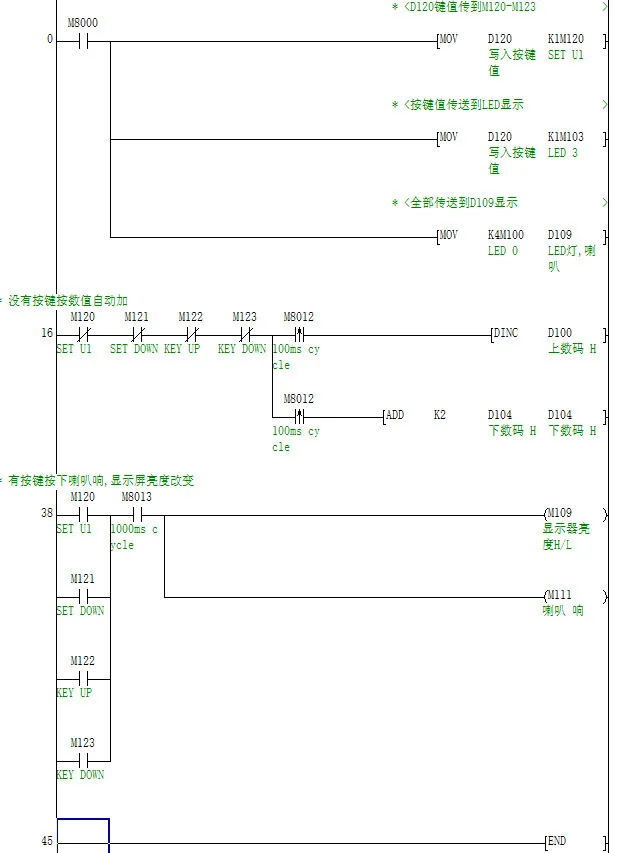

Рутина 1: (значение + английский символ + динамик + яркость экрана)

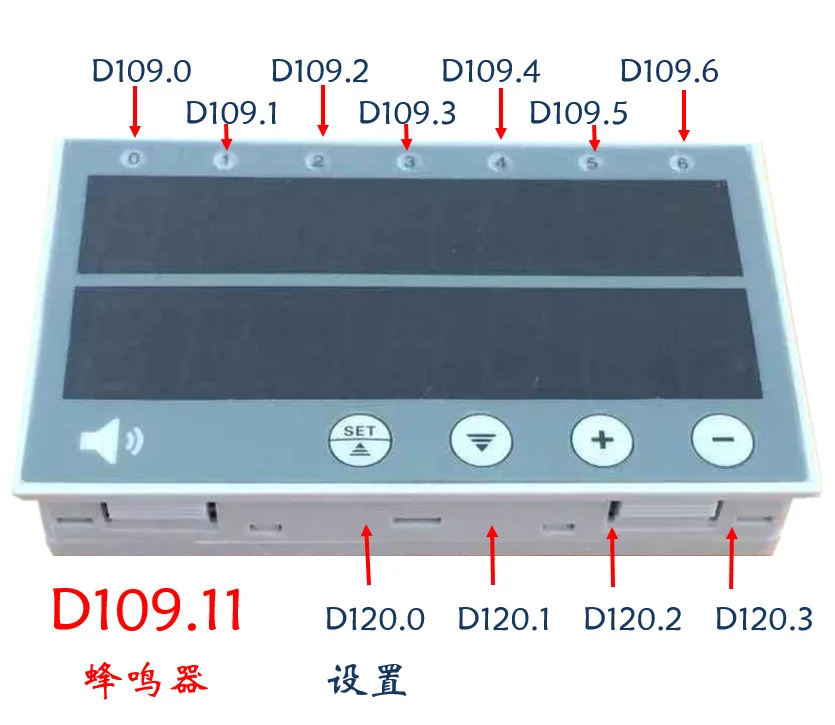

Метод тестирования:1: Если нет кнопки, автоматически добавляются верхние и нижние строки трубок nixie2: при нажатии любой кнопки трубка nixie приостановится, а звуковой сигнал с циклом 1 секунды и яркостью экрана будет мигать3: первые две цифры верхней и нижней трубок nixie отображают ключевые значения, соответствующие парамНабор/^ -----> вверхV -----> do+ -----> H------> L
========================
Режим 2: (значение + динамик + яркость экрана)Метод тестирования:1: Если нет кнопки, автоматически добавляются верхние и нижние строки трубок nixie2: при нажатии любой кнопки трубка nixie приостановится, а звуковой сигнал с циклом 1 секунды и яркостью экрана будет мигать
========================
Рутинный 3 комплексный тест:
Метод переключения режимов:Долгое нажатие V около 2 секунд, звуковой сигнал, и Переключение режима успешно
Функция режима:Режим 1: Обычный верхний и нижний цифровой дисплей, и d600-d609 параметры могут быть установлены нормальноРежим 2: комбинированный дисплей символов и цифр1. В верхней строке отображаются символы Стиля бега в нижней строке ПЛК, и может отображаться числовое значение2. Нажмите клавишу для звука рога3. Установленное значение плюс 2 десятичных знака
Режим 3: после входа в режим настройки в течение 15 секунд, PLC принудительно выходит из настройки без нажатия кнопкиОдин,2. Нажмите set/^ введите режим настройки3. Если ключ не нажат в течение 15 секунд, ПЛК заставляет текстовый экран выйти из настройки
Режим 4: Отключите настройки и измените яркость дисплея1. Верхний Дисплей -- набор --, нижний ряд отображает отключение2. Нажмите любую клавишу, чтобы изменить яркость дисплея
