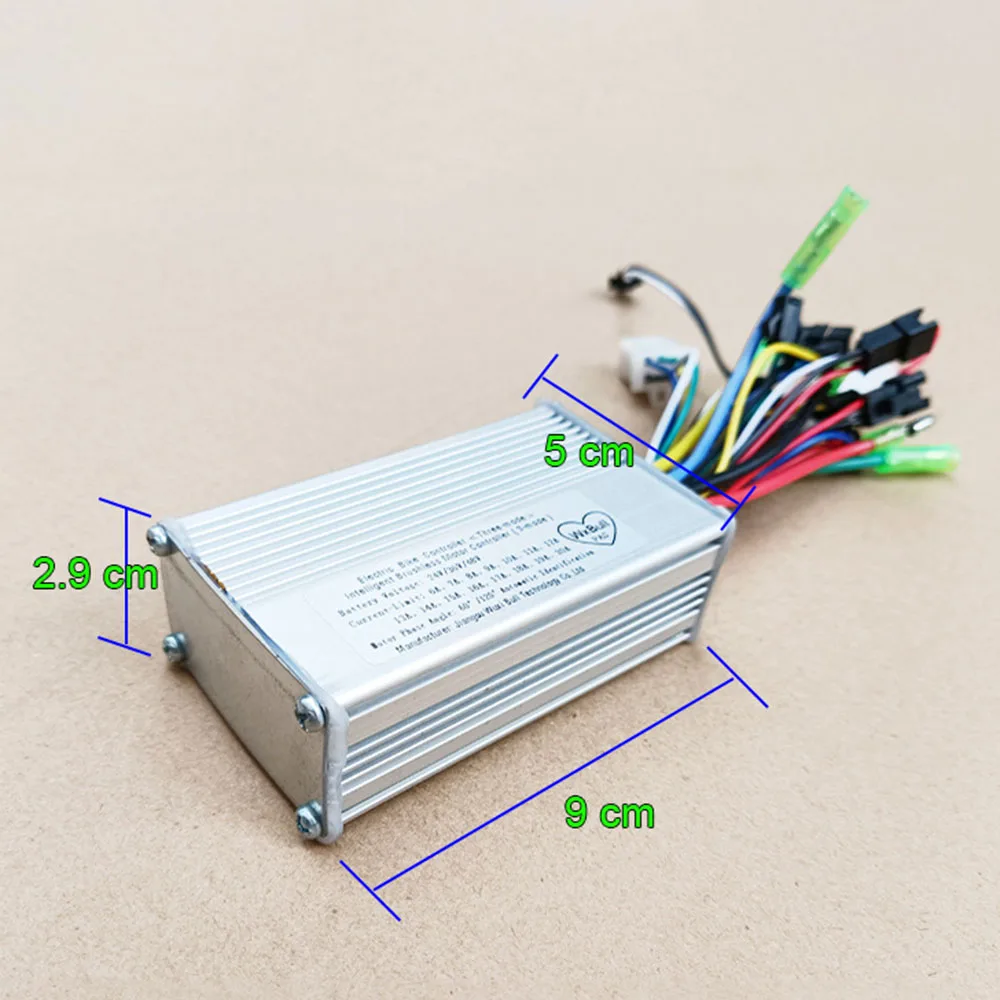

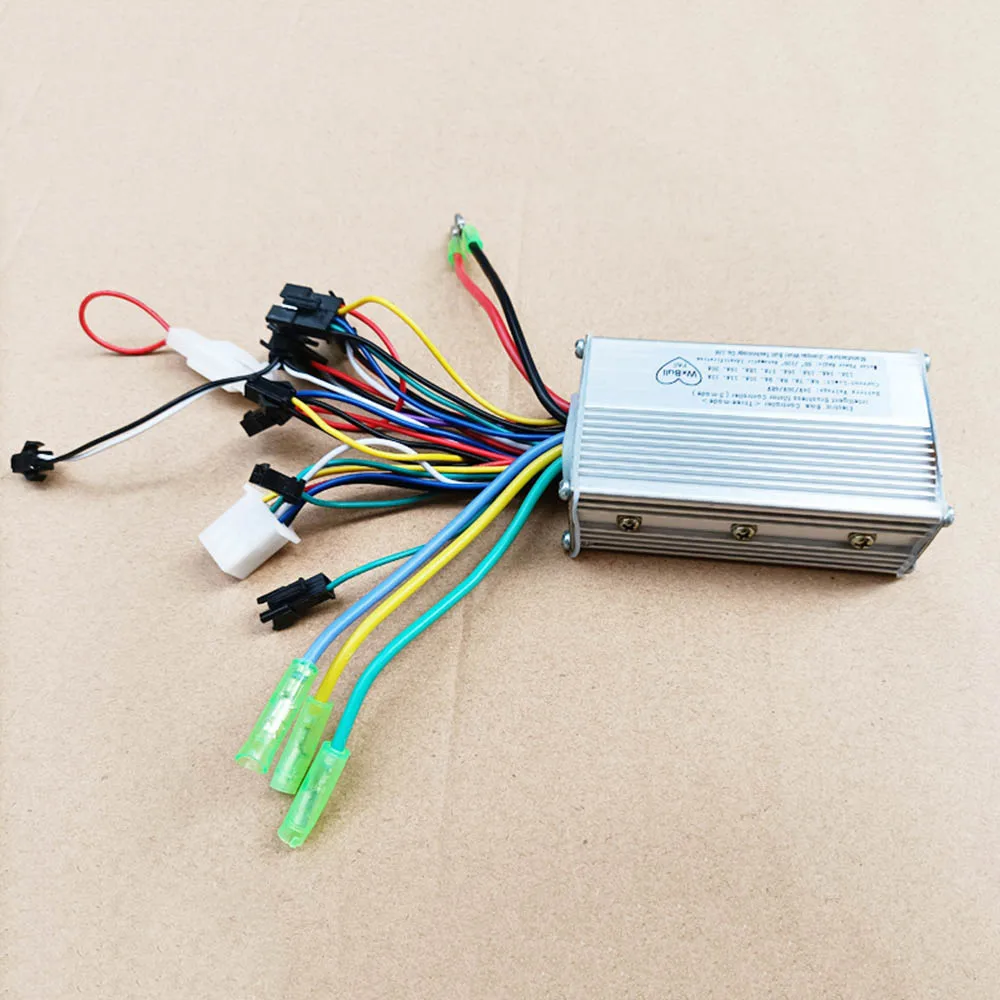

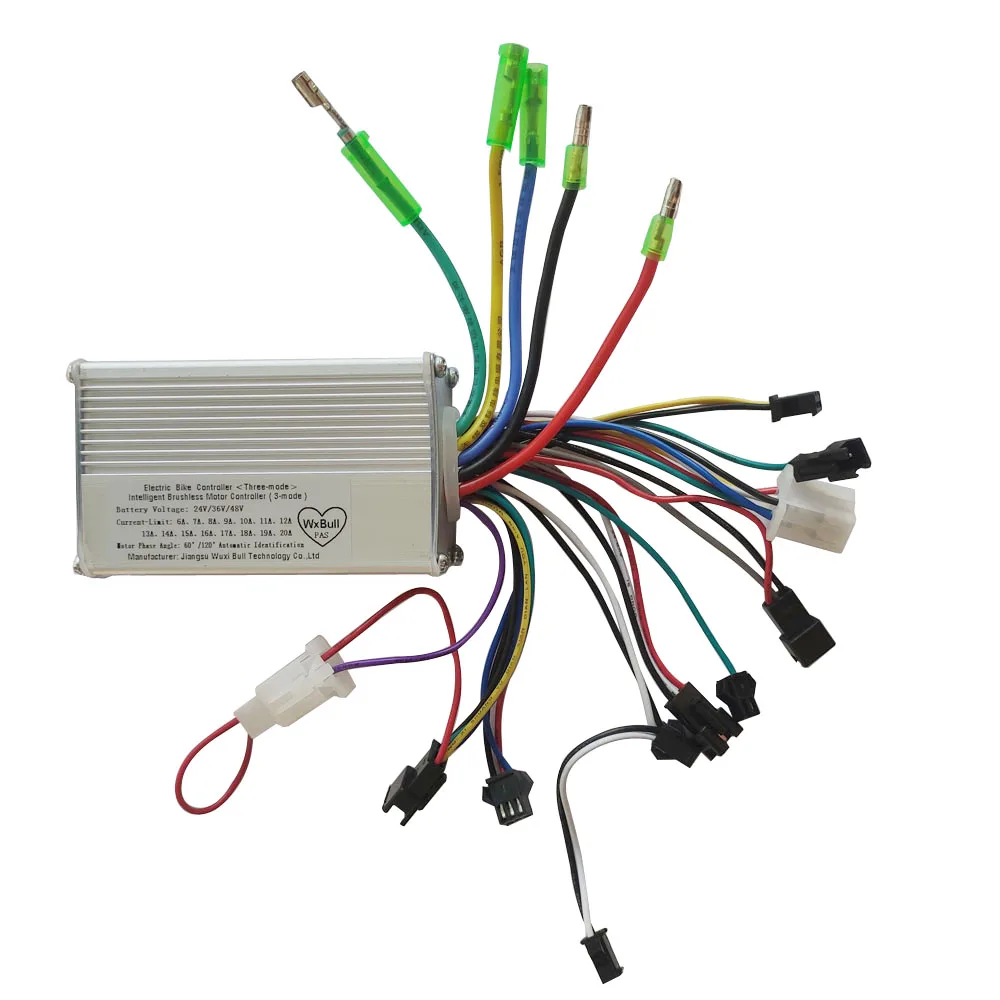

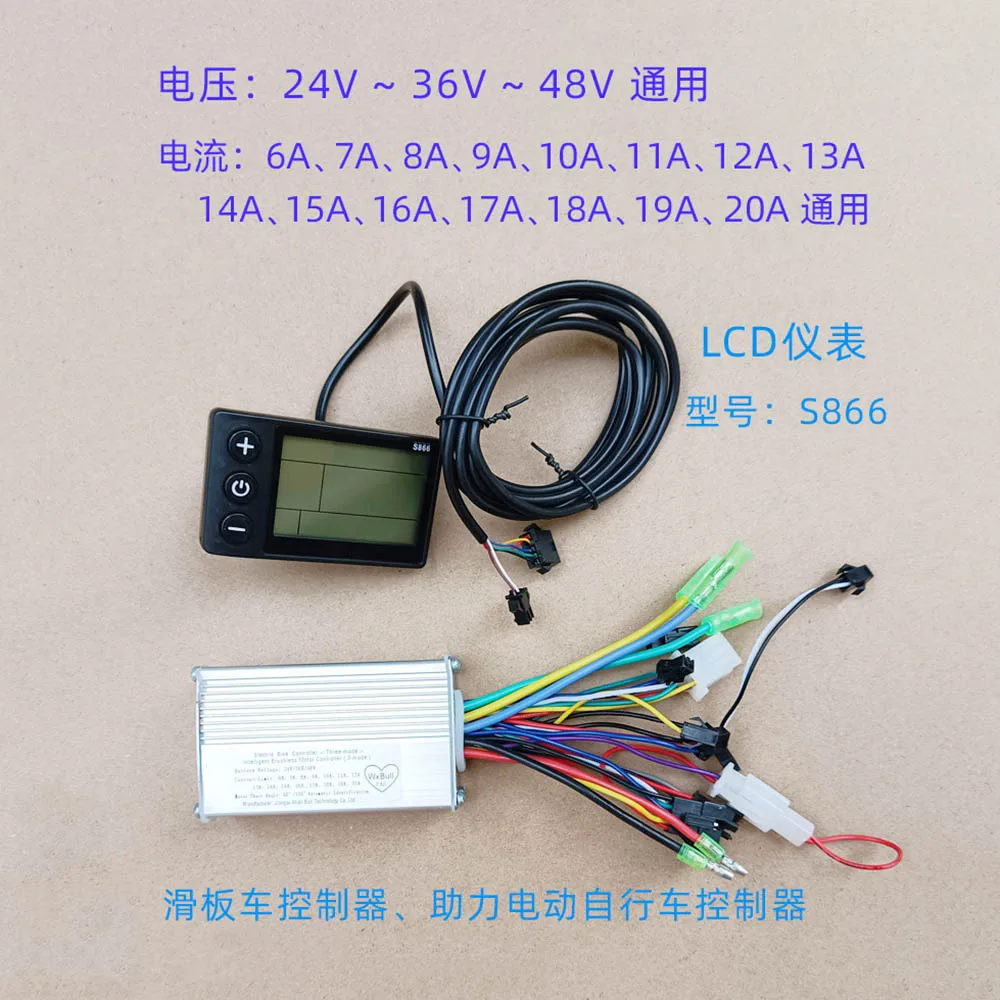

Бесщеточный контроллер S866 для электровелосипеда, 24 В, 36 В, 48 В, 350 Вт, 250 Вт, MAX20A

Контроллер работает только с датчиком бесщеточного двигателя постоянного тока

Этот контроллер и ЖК-дисплей должны подключить датчик Холла двигателя и дроссельную заслонку! И ограничение скорости может работать для педалей и дроссельной заслонки.

Все наши стандартные ЖК-дисплеи и контроллеры устанавливают Скорость 1-5 только для педалей и дроссельной заслонки, все стандартные наборы работают так.

1) супер низкий уровень шума при запуске 2) Защита под напряжением 3) Защита от перегрузки по току 4)E-ABS, низкий уровень тормоза 5) защита от воды 6) с разъемом PAS 7) С разъемами счетчика скорости и индикатора заряда батареи

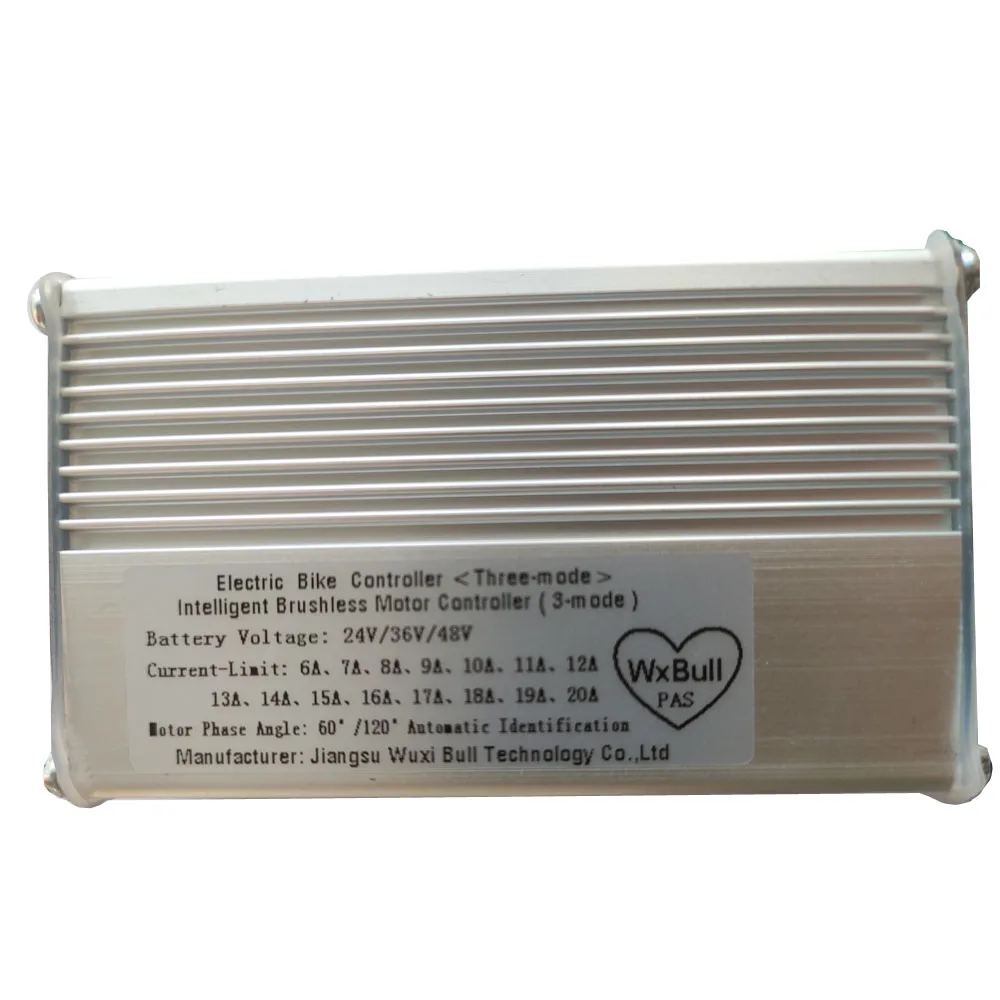

Номинальное напряжение: 24 В/36 В/48 В (может быть установлен в 24 В/36 В/48)Низкое напряжение: 18 в/30 В/48 вНоминальная мощность: 350 Вт (поддержка 250 Вт)Предельный ток: 20A (поддержка 6A-20A)Тип протокола связи: S866 (заменяет контроллер или Дисплей инструмента, поддерживает только контроллер и Дисплей инструмента протокола S866)

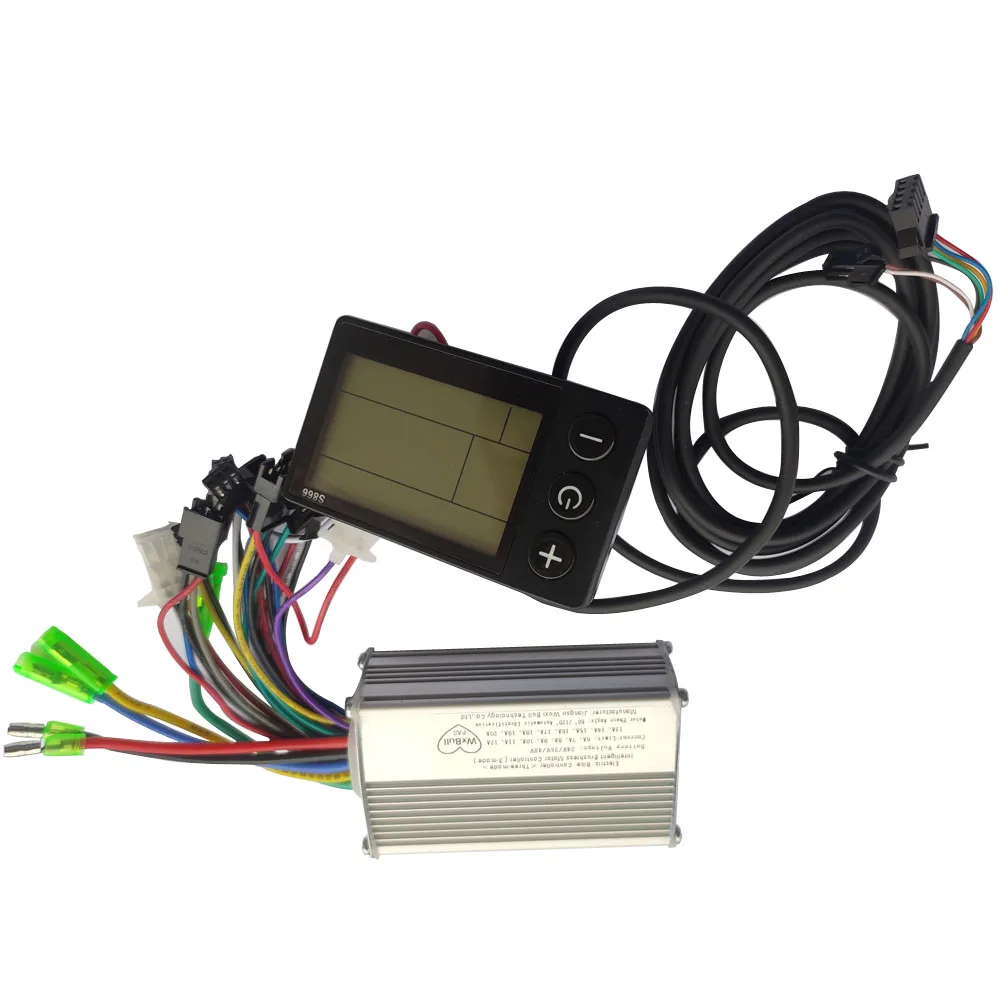

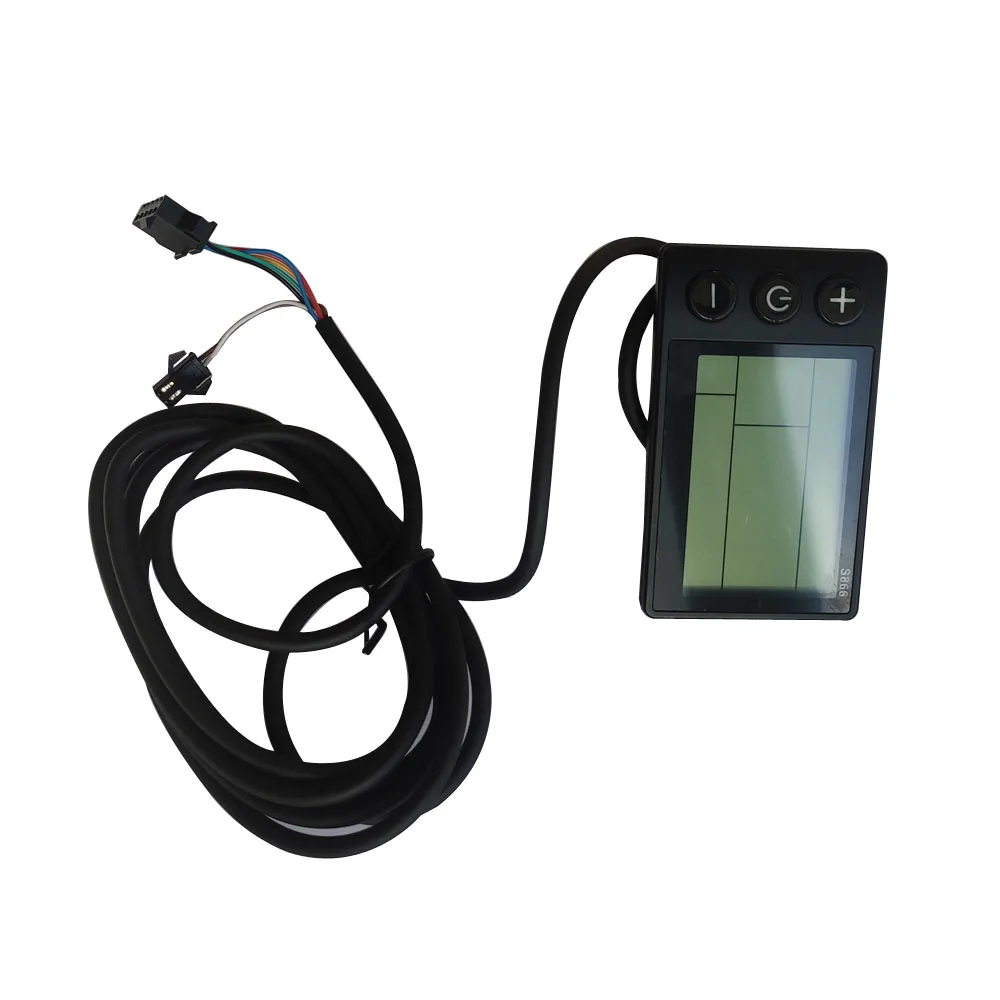

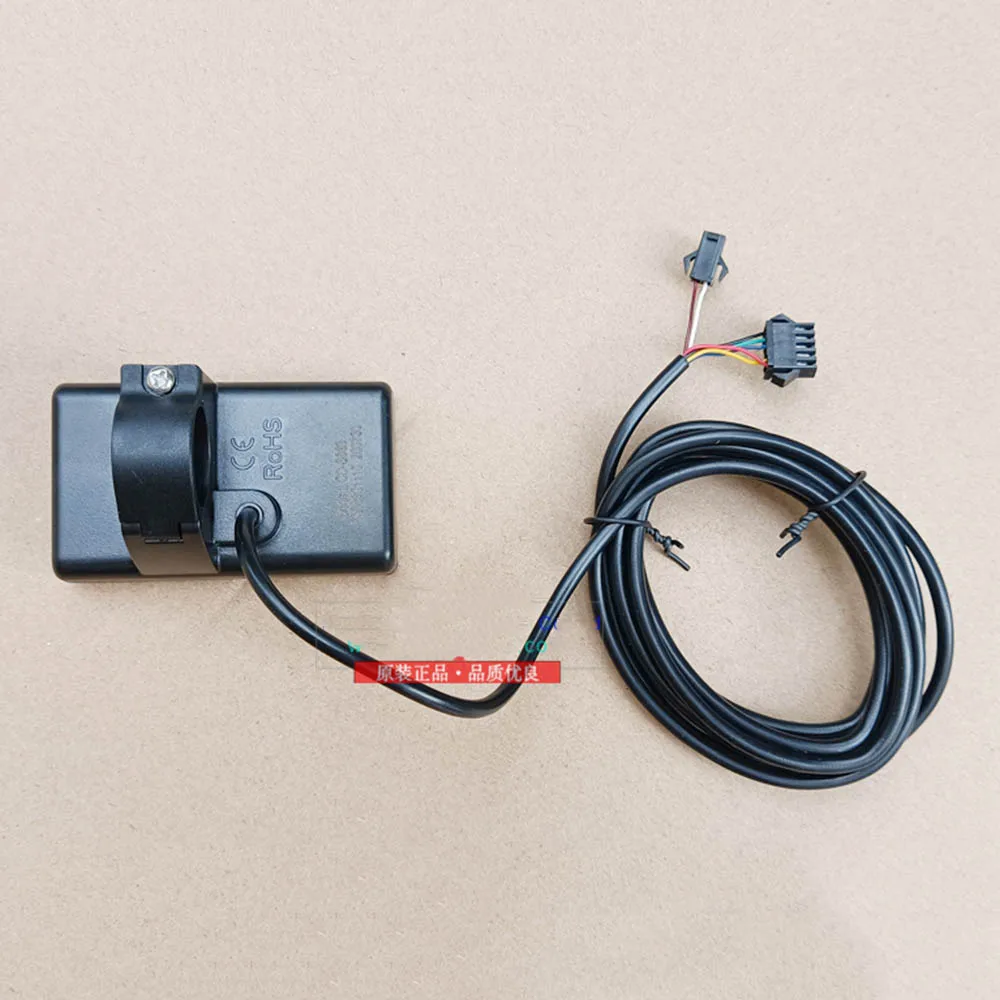

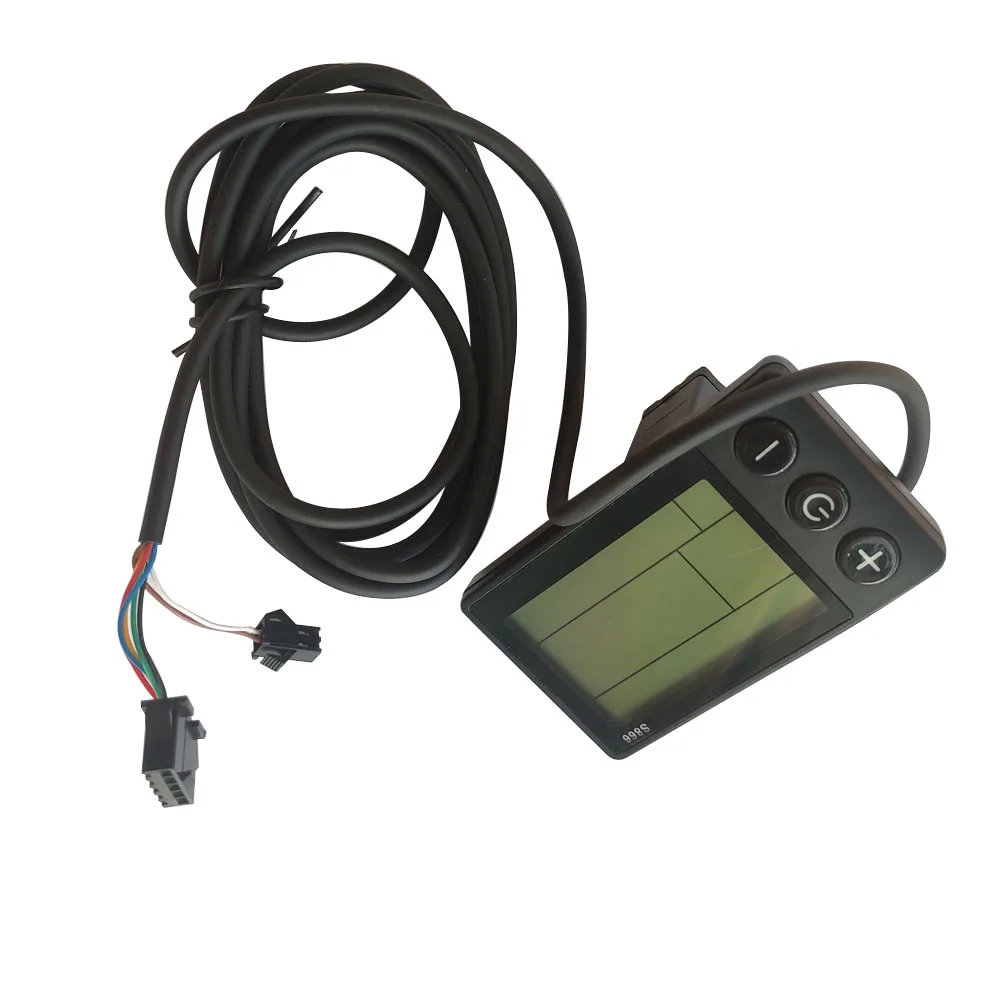

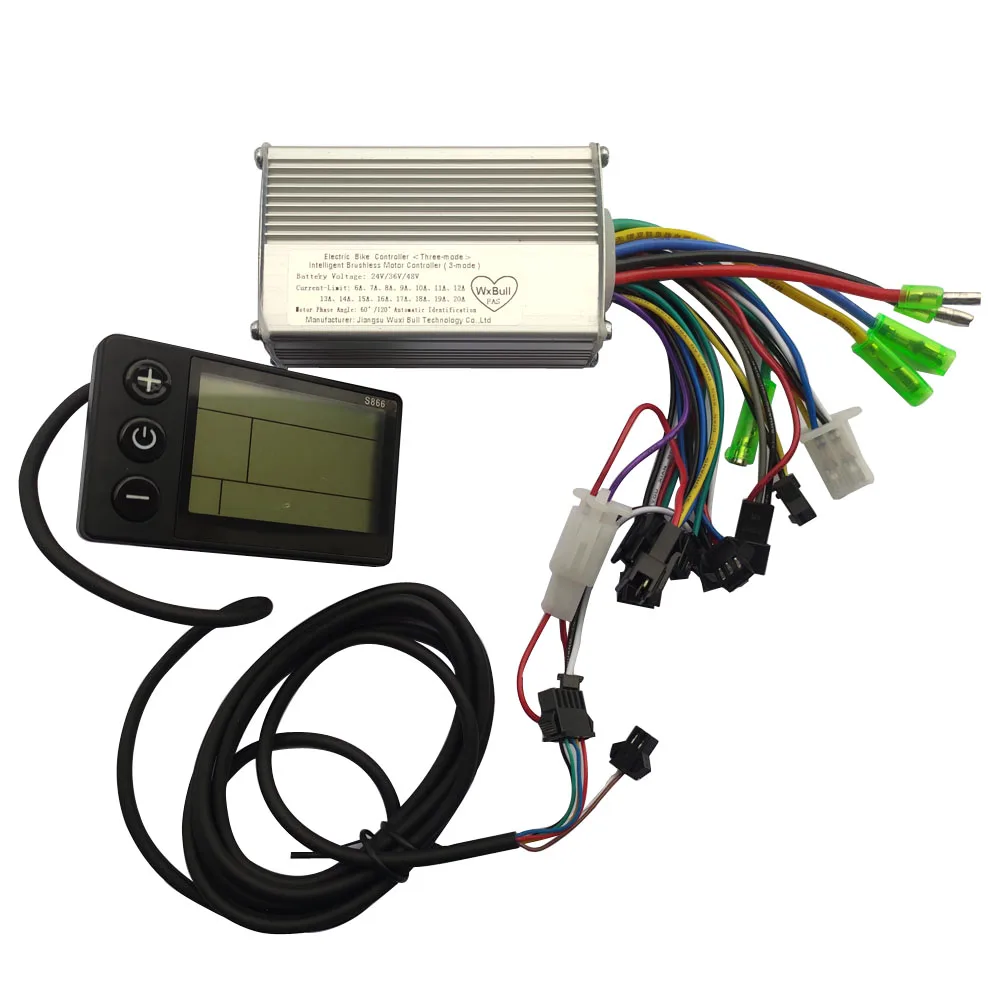

Функция ЖК-дисплея: скорость дисплея, пробег, мощность, помощь

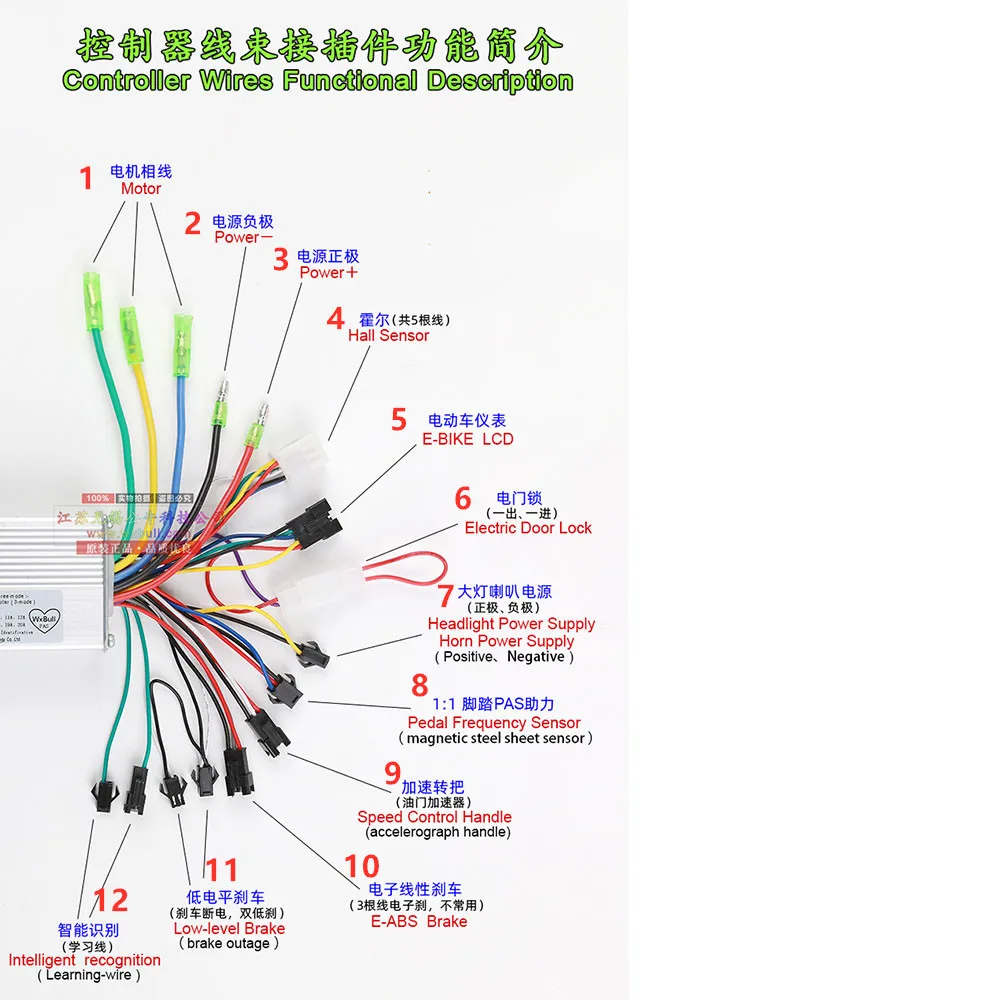

Функция контроллера:1. Провод двигателя (цвет к цвету подключается к двигателю)2. Питание-, необходимо подключить к батарее-3. Питание +, необходимо подключить к батарее +4. Датчик Холла (подключение к проводам Холла двигателя, цвет к цвету)5. ЖК-дисплей для электровелосипеда (подключение к ЖК-дисплею)6. Электрический дверной замок7. Фара, интерфейс питания динамика (независимо от положительных и отрицательных полюсов)8,1: 1 педаль PAS boost sensor9. Ручка управления скоростью (дроссельная заслонка)10. Электрический тормоз (используется для 3 проводов тормоза, имеет функцию E-ABS, не использовать не подключать)11. Низкий тормоз12. Интеллектуальная разведка (самообучающиеся провода, стыковка самообучения, вы можете проверить, не поврежден ли контроллер и изменить направление двигателя (вперед или назад)

. Подключите провод двигателя (цвет к цвету)二. Подключите провод аккумулятора (красный: аккумулятор +, черный: аккумулятор-)三. Подключите ЖК-дисплей

四. Подключите провод Холла
