Блок питания AIYIMA для фильтра Шоттки усилитель, выпрямитель, 50 А, 200 Вт, 50 в, 63 в, 85 в, 100 в, для самостоятельной сборки 1969 А

Сопутствующие товары:

Особенности

Эта плата представляет собой блок питания с фильтровальной схемой высокой мощности выпрямитель тока, совместим с одним источником питания или двумя трансформаторами,

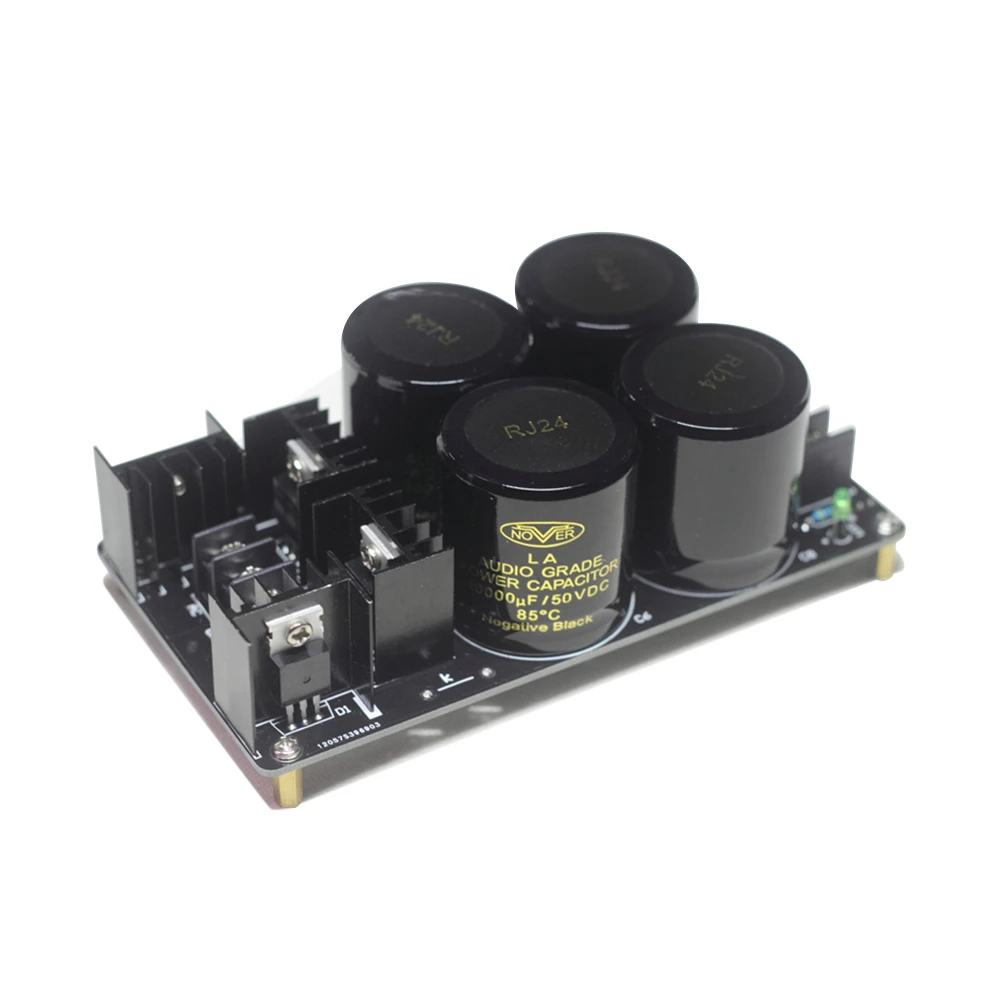

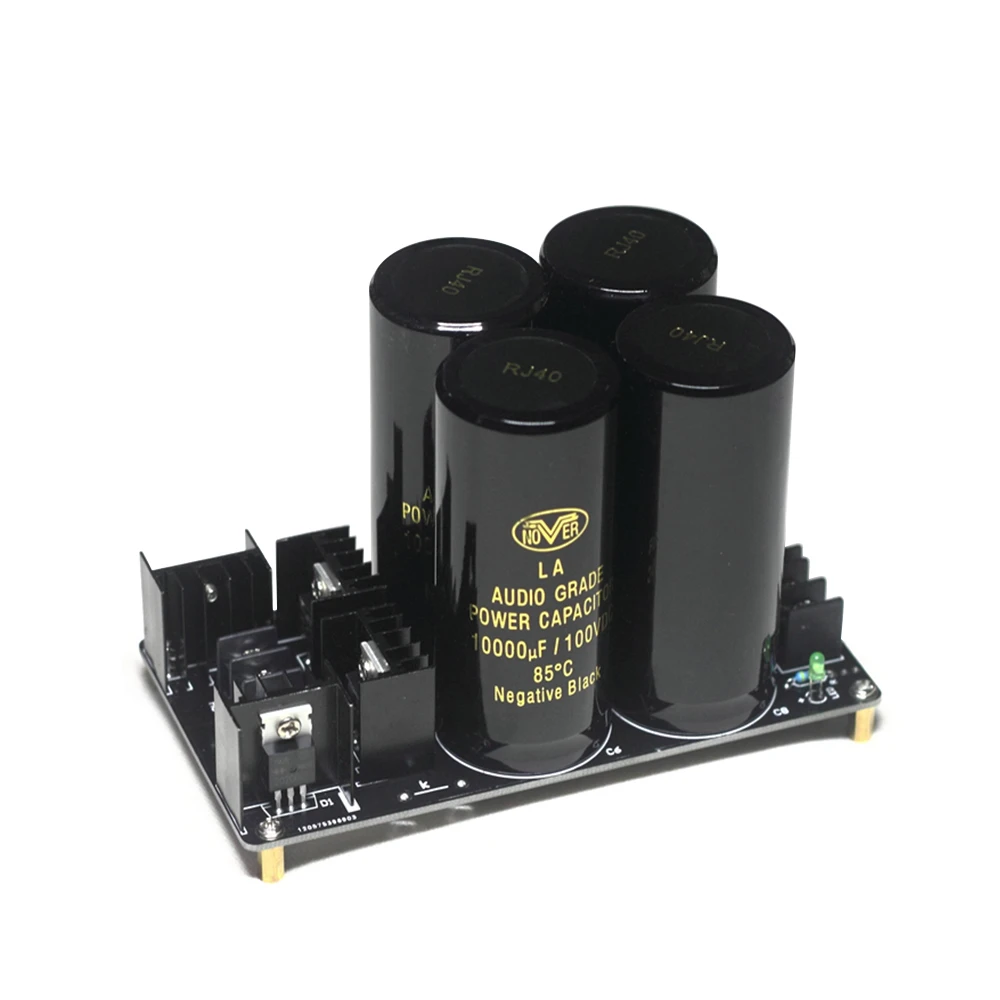

Выход платы светодиодный ным индикатором, может быть установлен светодиодный ОД с четырьмя диаметрами до 35 мм футов 10 мм конденсатора, мостовая куча для ножек из чистой меди 50 А, большая текущая мостовая куча с радиатором.

Сильноточные входные и выходные клеммы, Выходная сторона с высокочастотным фильтром EPCOS Melaleuca, обжимной конденсатор, подходит для платы 1969 маленького класса с одним усилителем мощности. Печатная плата имеет Позолоченную двустороннюю доску, большую проводку из медной ткани, красивую и просторную.

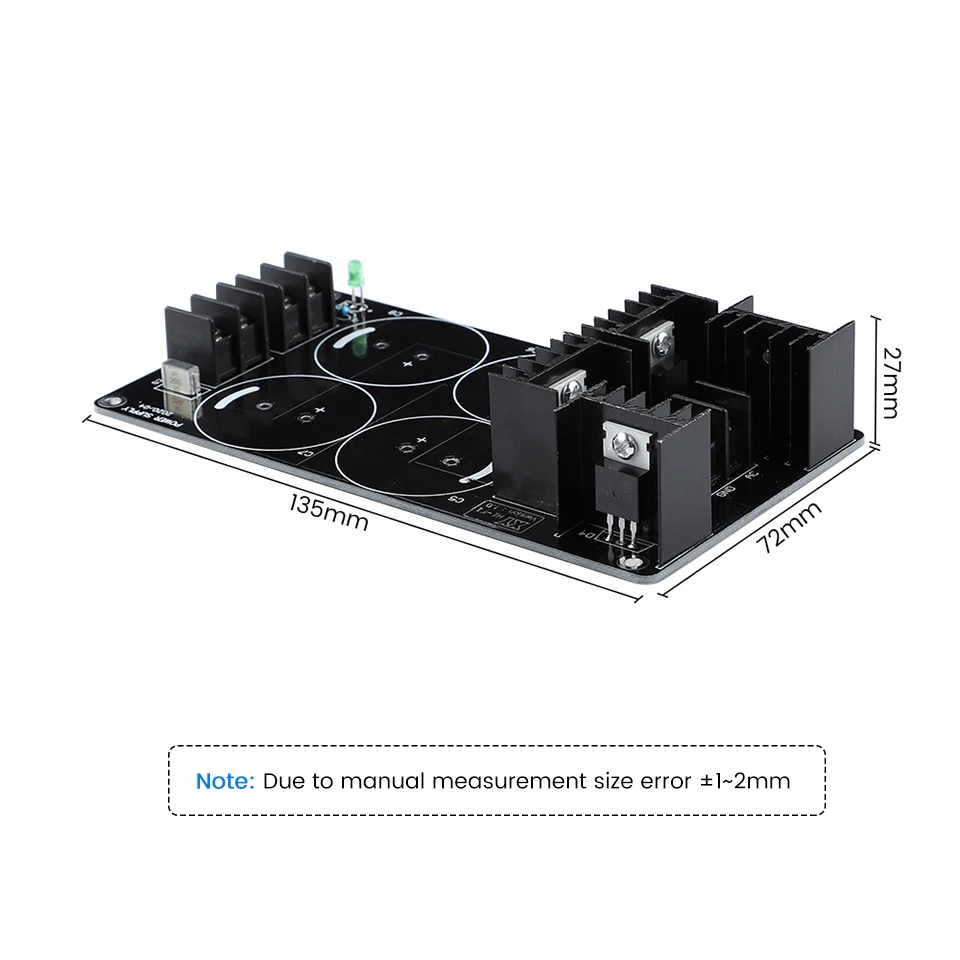

Размер печатной платы: 73*28 мм.

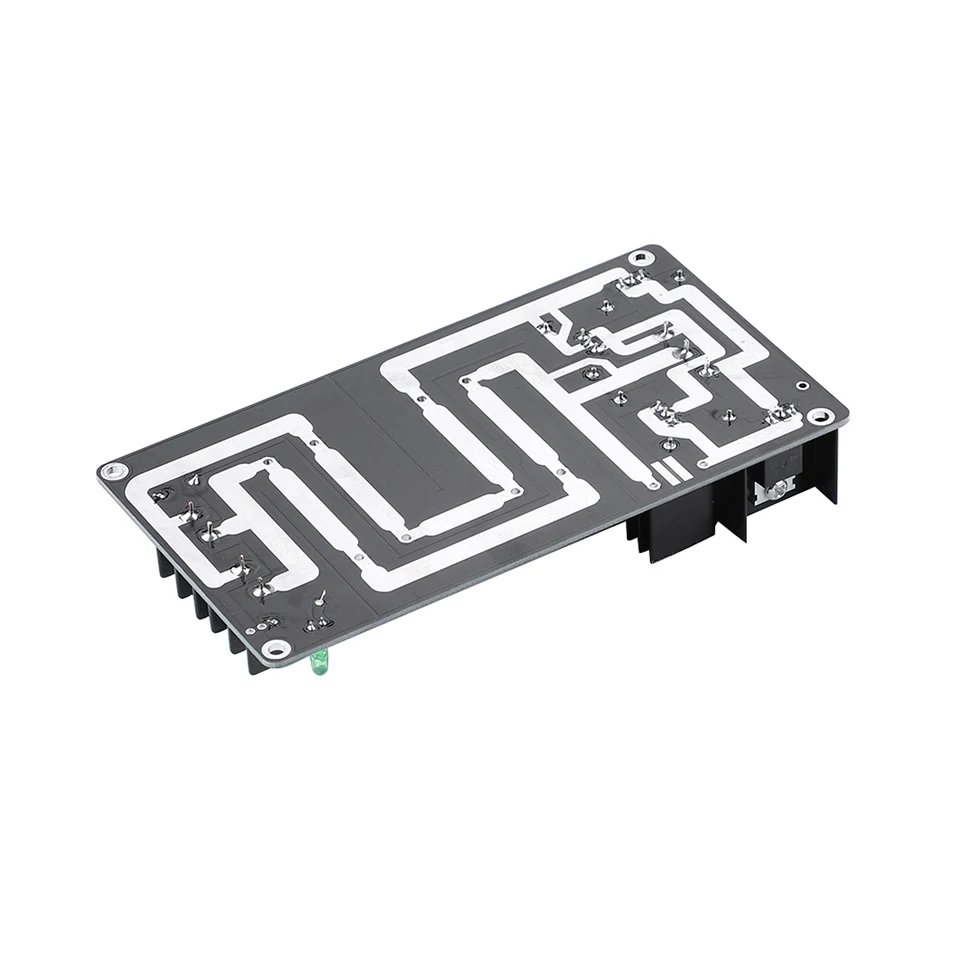

Позолоченная двухсторонняя черная стеклянная пластина толщиной 1,6 мм, качество очень хорошее.

Теплый совет:

Выход платы представляет собой одиночный источник питания постоянного тока, а выходной конец имеет два комплекта клеммных колодок. Они находятся в параллельных отношениях. Удобно подключать две платы усилителя мощности одновременно.

Примечание

Входную мощность можно подключить к двойному трансформатору питания (разъединение K) или одиночному трансформатору питания (короткое K),

Посылка

1 * плата фильтра выпрямителя

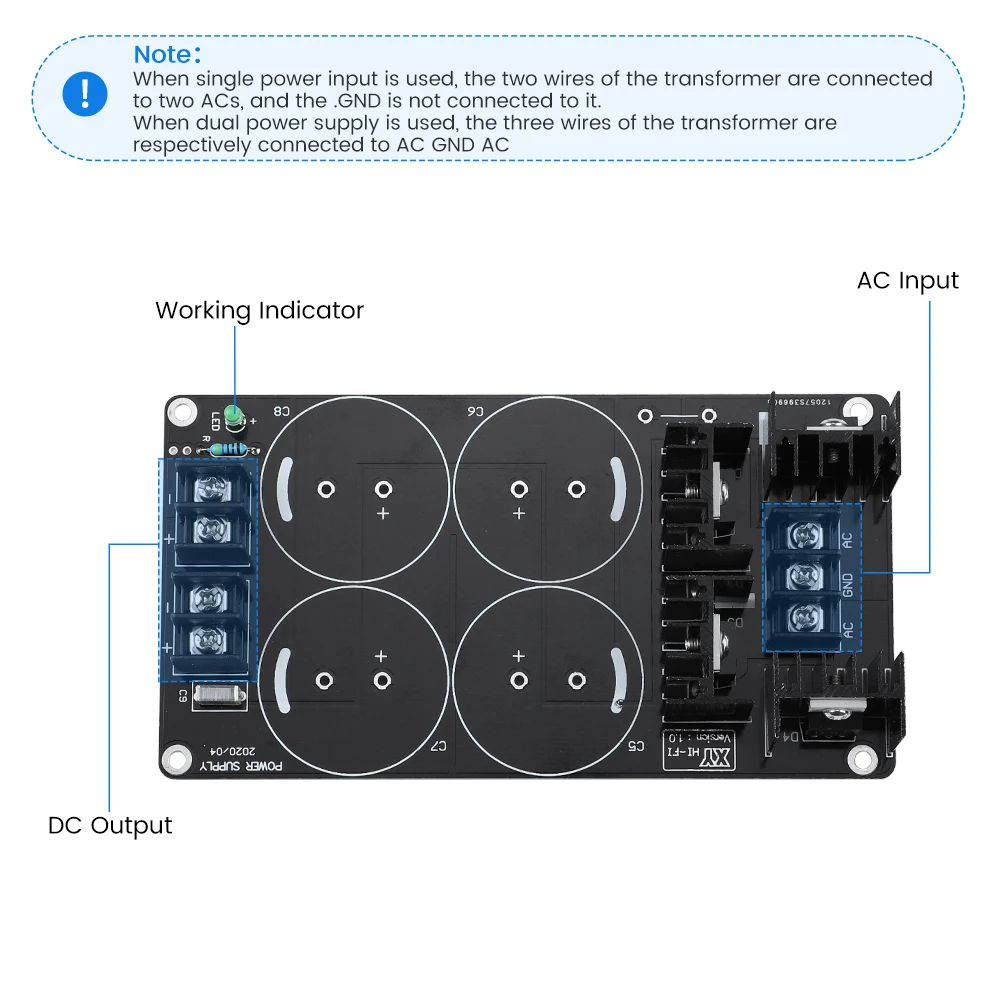

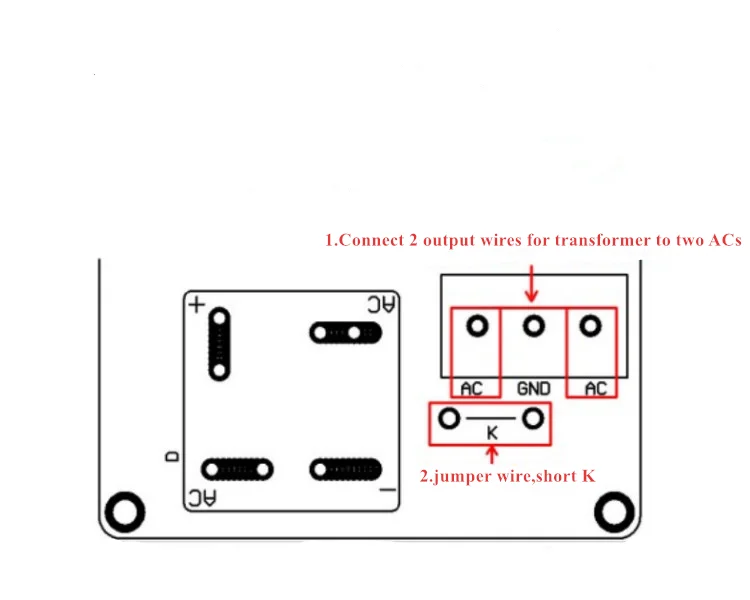

Когда вход-одиночный Источник питания переменного тока, два выходных провода трансформатора подключаются к 2 клеммам переменного тока на плате, а порт GND пуст, И Перемычка K должна быть короткой (т. Е. Короткое замыкание K, как показано на рисунке ниже:

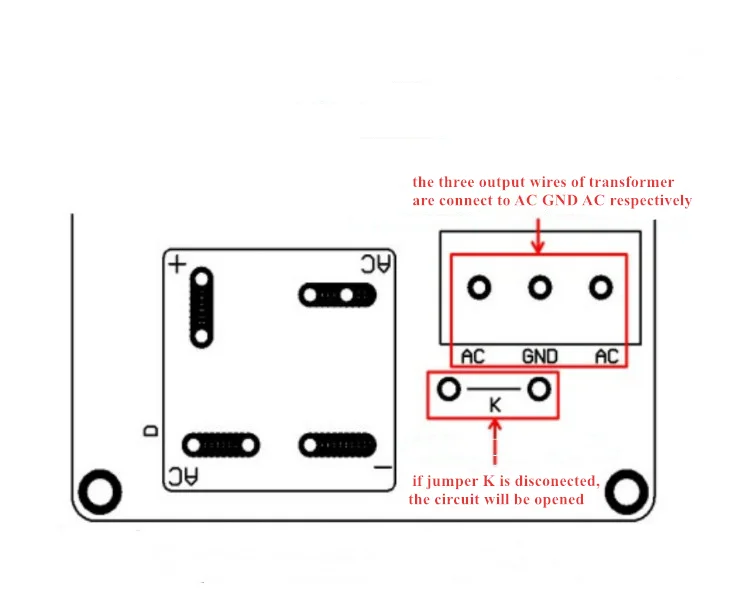

Когда вход имеет двойной источник питания переменного тока, три выходных провода трансформатора подключаются к AC GND AC соответственно, и перемычку K подключать не нужно (то есть K открыт), пожалуйста, посмотрите схему ниже:
