Устройство для автомагнитолы BETAFPV 2 SE, радиопередатчик, пульт дистанционного управления, 8 каналов, 2,4 ГГц, запчасти для BETAFPV Cetus PRO FPV

Популярная версия протокола ExpressLRS 2,4G raido link теперь доступна для опции. Кроме того, эта версия поддерживает конфигуратор BETAFPV, который является утилитой, предназначенной для простого обновления, настройки и настройки радиоконтроллера.

Основная плата для литерадио 2/LiteRadio 2 SE Замена владельца.

Загрузите конфигуратор BETAFPV.

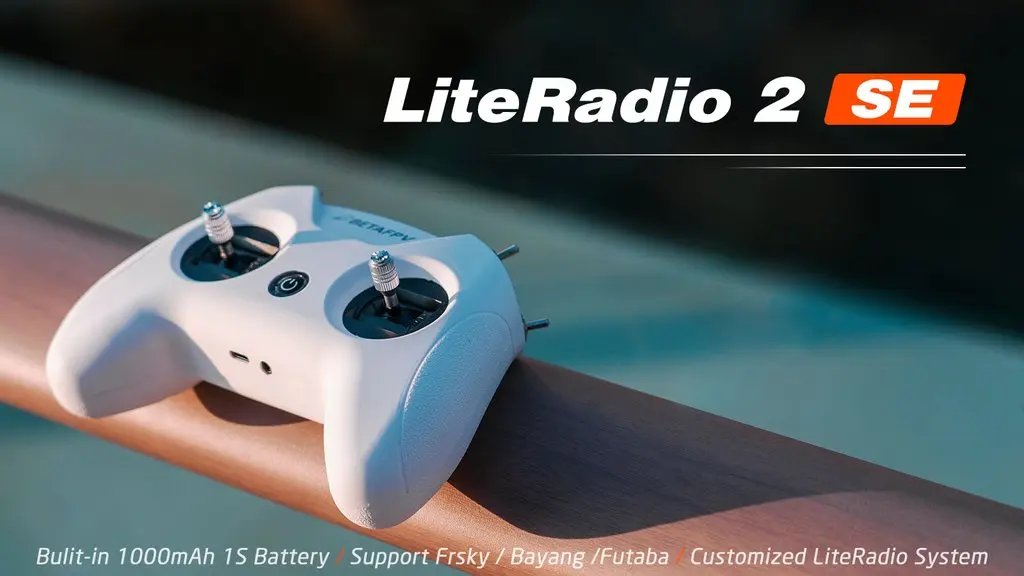

Радиопередатчик LiteRadio 2 SE-это обновленная версия, основанная на LiteRadio 2 и имеющая огромные улучшения.

Встроенный аккумулятор 1000 мАч 1S, LiteRadio 2 SE увеличивает выносливость до 8 часов.

Обновления с саморазработанной системой BETAFPV. Пилоты могут напрямую управлять калибровкой джойстика и обновлять прошивку на радиопередатчике.

Поддерживает Frsky / Futaba / Bayang, пилоты могут легко менять режим Futaba, Frsky D8, Frsky FCC D16 и Frsky LBT D16 через радиопередатчик.

Поставляется с мощностью передачи 100 мВт, LiteRadio 2 SE обеспечивает более широкий рабочий диапазон.

Пожалуйста, обратите внимание: Протокол D16 (FCC и LBT) в настоящее время не поддерживает приемники Frsky с прошивкой ACCST 2,0 или выше, и он может связываться только с прошивкой ACCST 1.X версии XM + приемников.

Обновление 2 SE с BETAFPV самостоятельной разработанной системой литерадио. Пилоты могут напрямую управлять калибровкой джойстика и обновлением прошивки на радиопередатчике, что более удобно для начинающих гонщиков.

Оснащен встроенной батареей емкостью 1000 мАч 1S, LiteRadio 2 SE может работать до 8 часов, обеспечивая отличную производительность.

Поставляется со встроенным зарядным модулем, LiteRadio 2 SE может поддерживать usb-зарядку, которая более удобна в использовании. Между тем, он проектирует предупреждение о низкой мощности, чтобы указать низкий уровень заряда батареи. В то время как там где это нужно перезаряжать (в том случае, если напряжение ниже 3,5 V), светодиодный загорится красным цветом, во-первых, тогда он включится синий и медленно мигать.

По сравнению с LiteRadio 2, LiteRadio 2 SE имеет большую передающую мощность, которая может достигать 100 мВт, что обеспечивает более широкий рабочий диапазон.

Резиновое пальто, LiteRadio 2 SE эргономично и имеет форму игрового контроллера. Удобно держать, а Нескользящая Текстура на ручках обеспечивает плотное сцепление.

Этот радиопередатчик выступает в качестве usb-джойстика при подключении к персональному компьютеру. Чтобы вы могли использовать его для воспроизведения FPV симуляторов, таких как EREADRONE.

Передатчик LiteRadio 2 SE был оборудован на готовом к лету FPV whoop racing advanced kit 2 и FPV whoop racing starter kit 2. Это один из самых простых способов попасть в Хобби FPV.

Товар: LiteRadio 2 SE

Цвет: белый

Частотный диапазон: 2,4G (2403 МГц-2447 МГц)

Система 2,4G: NRF24L01 / CC2500 / SX1280

Канал: 8

Протокол поддержки: Bayang / Futaba S-FHSS / Frsky FCC D16/Frsky LBT D16/Frsky D8 / ExpressLRS 2,4G

Мощность: ≤ 100 мВт

Адаптированный Тип дрона: мультиротор

Поддержка USB зарядки/обновления прошивки

Поддержка BETAFPV симулятор подключен/Настраиваемая система записи/калибровка джойстика

Светодиодный светильник: зелено-Мощность Вкл/красно-Предупреждение в том случае, если напряжение ниже 3,5 V/сине-нормальное

Аккумулятор: встроенный аккумулятор 1000 мАч 1S

Разъем для зарядки: USB 3.0 Type-C

Конфигуратор BETAFPV предназначен для упрощения обновления, настройки и настройки радиопередатчика.

Адрес загрузки: https://github.com/BETAFPV/BETAFPV_Configurator/releases

Функция конфигуратора BETAFPV приведена ниже.

Базовая Настройка радиоконтроллера, например, переключатель режимов, включение/выключение радиочастотных модулей.

Полная функция конфигурации ExpressLRS, например, outpower, packet rate и т. д.

Канальный Миксер для фиксации крыла дронов.

Обновление прошивки.

Только Радиоконтроллер ExpressLRS версии 2,4G поддерживает конфигуратор BETAFPV в настоящее время.

Как распознать, если ваш радиопередатчик поддерживает конфигуратор BETAFPV? Снимите крышку на задней части передатчика и Есть ярлык, поставляется с ''BETAFPV Configurator Supported''.

Не включайте передатчик и не подключайте его к ПК. Порт USB недопустим в этой ситуации.

Чтобы изменить Протоколы (Frsky FCC D16, Frsky LBT D16, Frsky D8 или Futaba S-FHSS), вам необходимо сначала выключить их, затем нажмите и удерживайте кнопку привязки, пока вы включите ее. После этого, время вспышки красного светодиодный, прежде чем звуковой сигнал, изменится, и он будет указывать, какой протокол он включен.

Светодиодный статус

Версия протокола

Вспышка один раз

Frsky FCC D16

(Поддерживает только версию ACCST 1.X)

Вспышка дважды

Frsky LBT D16

(Поддерживает только версию ACCST 1.X)

Вспышка три раза

Frsky D8

Вспышка четыре раза

S-FHSS Futaba

Руководство для радио-передатчика 2 SE

Как заменить gimbals of Literadio 2 SE?

По любым вопросам относительно калибровки джойстика передатчика Literadio 2 SE, пожалуйста, посмотрите следующее видео, чтобы узнать больше.

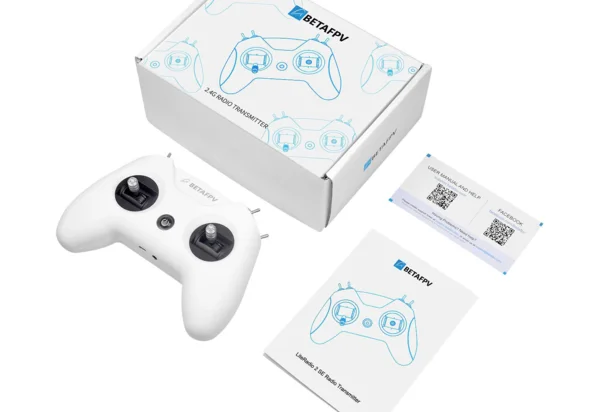

1 * LiteRadio 2 SE радиопередатчик

1 * Руководство пользователя

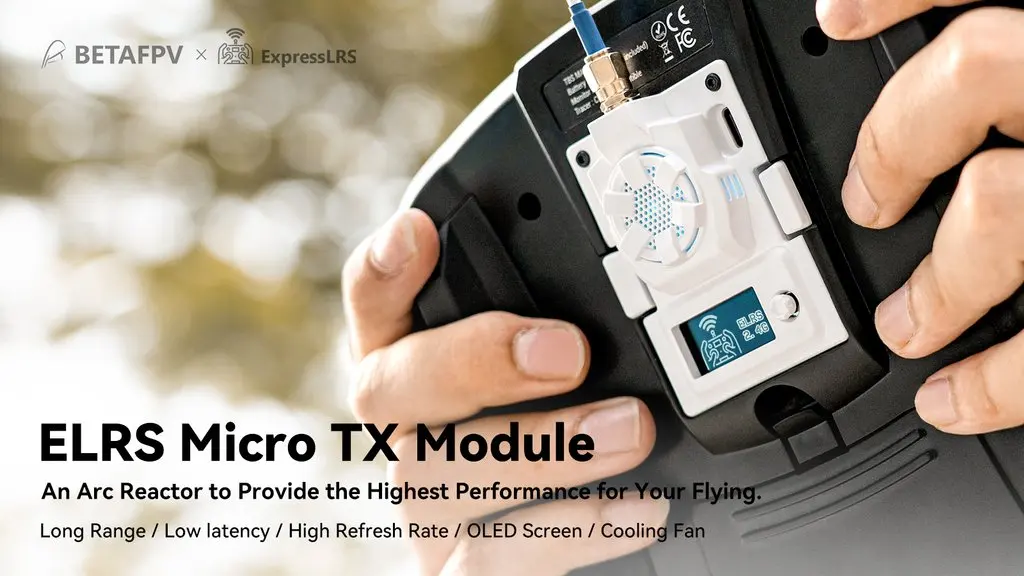

Модуль BETAFPV Micro RF TX основан на ExpressLRS project, ссылка RC с открытым исходным кодом для радиоуправляемых приложений. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

В настоящее время доступно множество товаров ExpressLRS!

Пакет Частота обновления: 25 Гц/50 Гц/100 Гц/200 Гц (915 МГц/868 МГц), 50 Гц/150 Гц/250 Гц/500 Гц (2,4 ГГц)

RF Выходная мощность: 25 МВт/50 мВт/100 мВт/250 мВт/500 МВт (2,4 ГГц), 100mW/250mW/500mW (915 МГц/868 МГц)

Частотные полосы (модуль Micro RF 2,4G версия): 2,4 ГГц ISM

Частотные полосы (модуль Micro RF 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц EU

Входное напряжение: 5 В ~ 12 В

XT30 порт: 5V ~ 12V, рекомендуем 2S (8,4 V), аккумулятор, не поддерживает 3S (12,6 V) или выше

Usb-порт: Type-C

Модуль BETAFPV Micro RF TX совместим с радиопередатчиком, который имеет отсек micro module (AKA JR/SLIM module bay, например, Frsky Taranis X9D.TBS Mambo).

Примечание: Пожалуйста, соберите антенну перед включением. В противном случае чип PA в модуле Micro TX будет поврежден постоянно.

Примечание: Пожалуйста, не используйте bettery 3S или выше для включения модуля TX через порт XT30. В противном случае чип питания в модуле TX будет поврежден постоянно.

Проект ExpressLRS offical на Github на данный момент не поддерживает функцию OLED. Команда BETAFPV сделала запрос на pull на Github и дождалась, пока официальный завершит это слияние. Мы будем работать с командой ELRS и сделаем официальный репозиторий поддержкой функции OLED и кнопок как можно скорее.

Пожалуйста, получите прошивку от BETAFPV Github в настоящее время до поддержки ExpressLRS offical.

Https://github.com/BETAFPV/ExpressLRS

Руководство пользователя по использованию прошивки ELRS RX/TX.

ExpressLRS-это RC Ссылка с открытым исходным кодом для RC-приложений. Каждый может найти этот проект на Github или присоединиться к обсуждениям в группе Facebook.

ExpressLRS основан на оборудовании Semtech Lora SX127x или SX1280 для RX и TX соответственно. Он нацелен на достижение наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. При 900 МГц поддерживается Максимальная скорость передачи пакетов 200 Гц. На 2,4 GHz blistering 500Hz в настоящее время поддерживается с пользовательской OpenTX сборки. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.

Модуль ELRS TX может быть настроен с помощью сценария OpenTX LUA. С OLED и кнопкой, без-OpenTX Радио контроллер, который поддерживает CRSF может использовать этот ELRS микро модуль легко. Следующие радиоконтроллеры no-OpenTX хорошо работают с этим модулем TX. Futaba T16IZ, T16SZ и T18SZ (с обновлением до 3.9e), Wsky ET16, Radiolink AT9S Pro.

На микромодуле есть кнопка 5D. Обратите внимание, что допустимы только виртикальные размеры, а остальные четыре размера. Ниже приводится Базовая работа кнопки и OLED.

Длинный пресс:

На странице экрана блокировки нажмите, чтобы разблокировать и войти на страницу меню.

На странице меню нажмите долго, чтобы изменить значение этой строки.

Короткое нажатие:

На странице «блокировка экрана» нажмите кнопку «недействительно».

На странице меню нажмите, чтобы перейти к следующей строке.

Примечание: Когда модуль RF TX входит на страницу меню, соединение между модулем RF TX и приемником будет потеряно, соединение будет восстановлено после автоматического выхода страницы меню; если вы изменили частоту Pkt, необходимо повторно зарядить приемник.

Примечание: Когда модуль RF TX входит в статус Обновления WIFI, кнопка будет недействительна. Пожалуйста, повторно включите модуль RF TX после обновления прошивки через WIFI.

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между радиопередатчиком и модулем TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и сценарий LUA. Чтобы настроить это, в системе OpenTX, введите в настройки модели, а на закладке «SETUP'' выключите «внутренний RF''. Затем включите ''внешний RF'' и выберите ''CRSF'' в качестве протокола.

ExpressLRS использует скрипт OpenTX LUA для управления модулем TX, например, привязкой или настройкой. С помощью сценария LUA пилоты могут проверить и настроить некоторые конфигурации модуля Nano RF TX. Для получения более подробной информации, пожалуйста, проверьте страницу поддержки.

Сохраните файлы ELRS.lua script на sd-карту радиопередатчика в папке Scripts/Tools;

Нажмите кнопку «SYS» (для радиоприемников T16 или аналогичных радиостанций) или кнопку «Menu» (для радиоприемников Frsky Taranis X9D или аналогичных радиостанций) чтобы получить доступ к меню инструментов, где вы можете найти ELRS script готов к запуску только одним щелчком мыши;

На изображении Ниже показан, скрипт LUA успешно запускается;

Модуль Micro RF TX поставляется с официальным основным релизом протокола V1.1.0 и без привязки фразы. Поэтому, пожалуйста, убедитесь, что приемник работает на официальном major release V1.0.0 ~ V1.1.0 protocol. И нет привязки фраза в сетку. Модуль Micro RF TX может вводить статус привязки через ELRS.lua script, как описано в "lua Script'' главе. Кроме того, с помощью кнопки и OLED, переместите в положение привязки и нажмите кнопку. Затем модуль RF будет вводить статус привязки.

Примечание: светодиодный индикатор не будет мигать при входе в состояние привязки. Модуль будет выходить из состояния привязки через 5 секунд. Короткое и последовательное нажатие 3 раза для привязки.

Модуль Micro RF TX может переключаться на выходную мощность с помощью ELRS.lua script, как описано в главе «lua Script''. Кроме того, с помощью кнопки и OLED, перейдите в выходное положение. Длительное нажатие кнопки может переключить выходную мощность.

Примечание: светодиодный RGB не изменится в зависимости от выходной мощности. Когда выходная мощность составляет 250 мВт или выше, вентилятор будет вращаться автоматически. Модуль Micro RF TX не поддерживает выход 1 Вт или 2 Вт. При переключении на это значение система автоматически перейдет на 500 МВт.

BETAFPV ELRS микро TX модуль руководство пользователя скачать.

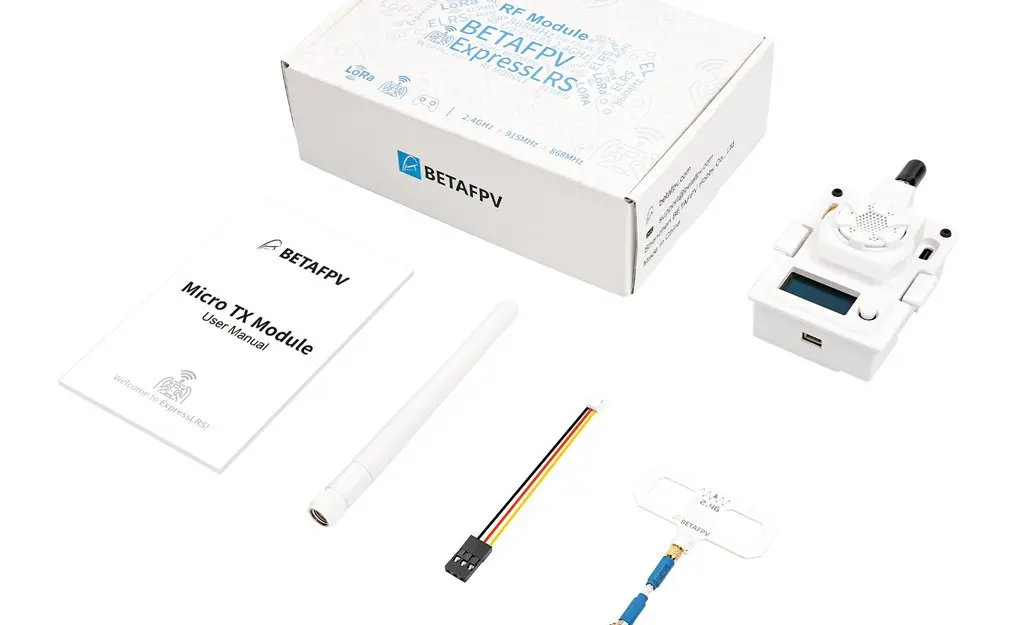

1 * Модуль BETAFPV ELRS Micro TX

1 * BETAFPV Moxon антенна

1 * Руководство пользователя модуля Micro TX

Посылка антенны не такая, как показано ниже для версии 915 МГц и 868 МГц.

В настоящее время доступно множество товаров ExpressLRS!

Вес: 0,7 г (только приемник)

Размер: 12 мм * 19 мм

Мощность телеметрии: 20 дБм

Частотные полосы (Nano приемник 2,4G версия): 2,4 GHz ISM

Частотные полосы (Nano приемник 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц ЕС

Входное напряжение: 5 В

Разъем антенны: IPEX MHF

Нано приемник 2,4G схема версии как показано ниже.

Узнайте больше о PA + LNA. todo

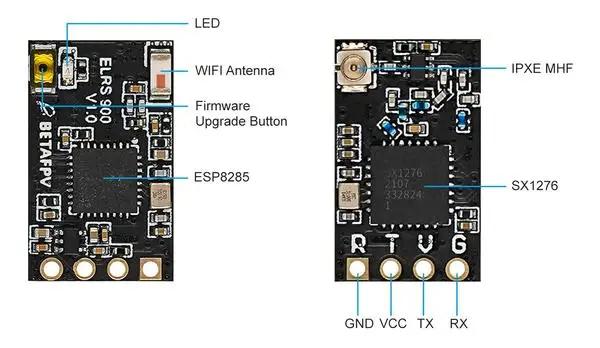

Nano приемник 868 МГц/915 МГц схема версии, как показано ниже.

Какой из них я должен выбрать?

Todo

ExpressLRS-это RC Ссылка с открытым исходным кодом для RC-приложений. Каждый может найти этот проектGithubИли присоединиться к обсуждениям вГруппа Facebook.

ExpressLRS основан на оборудовании Semtech Lora SX127x или SX1280 для RX и TX соответственно. Он нацелен на достижение наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. При 900 МГц поддерживается Максимальная скорость передачи пакетов 200 Гц. На 2,4 GHz blistering 500Hz в настоящее время поддерживается с пользовательской OpenTX сборки. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между приемником и платой контроллера полета. Поэтому убедитесь, что плата контроллера полета Поддерживает последовательный протокол CRSF. Далее мы используем Контроллер полета с прошивкой Betaflight, чтобы показать, как настроить Протокол CRSF.

Соединение между Nano приемником ELRS и плата FC показано ниже.

Включите соответствующий UART (Е. Г. UART3 ниже) как серийный Rx на Betaflight Configurator ''ports'' tab.

На закладке «Настройка» выберите «серийное получение» на панели «получение» и выберите «crsf'' в качестве протокола. Телеметрия является необязательной здесь и уменьшит скорость обновления палки из-за тех слотов передачи, которые используются для телеметрии.

Нано-приемник может три раза вводить статус привязки при включении/выключении питания.

Плагин и отсоедините нано-приемник три раза;

Убедитесь, что светодиодный индикатор быстро мигает, что указывает на то, что приемник находится в режиме привязки;

Убедитесь, что модуль RF TX или радиопередатчик входят в состояние привязки, который посылает импульсный сигнал привязки;

Если приемник имеет прочный светильник, он связан.

Инструкция по загрузке Nano приемника NotBETAFPV ELRS. e: привязка один раз и приемник сохранит информацию о привязке. Повторное питание и подключение успешно авто.

1 * BETAFPV ELRS нано-приемник

1 * Антенна BETAFPV T

2 * запасная термоусадочная трубка

4 * 30awg кремниевые соединительные провода (1 черный, 1 красный, 1 белый, 1 желтый)

1 * штыревой разъем 1x4

1 * Руководство пользователя нано-приемника

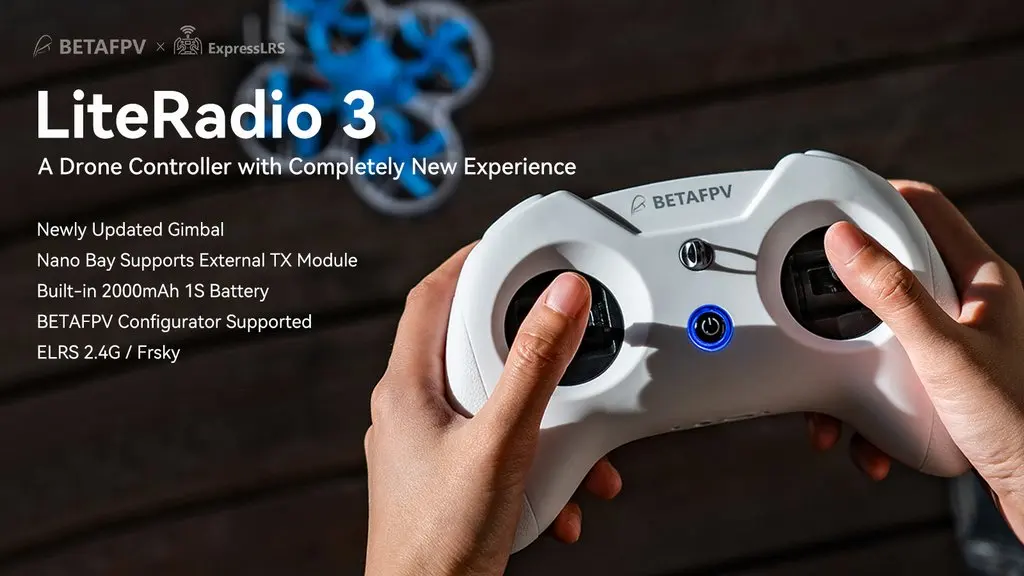

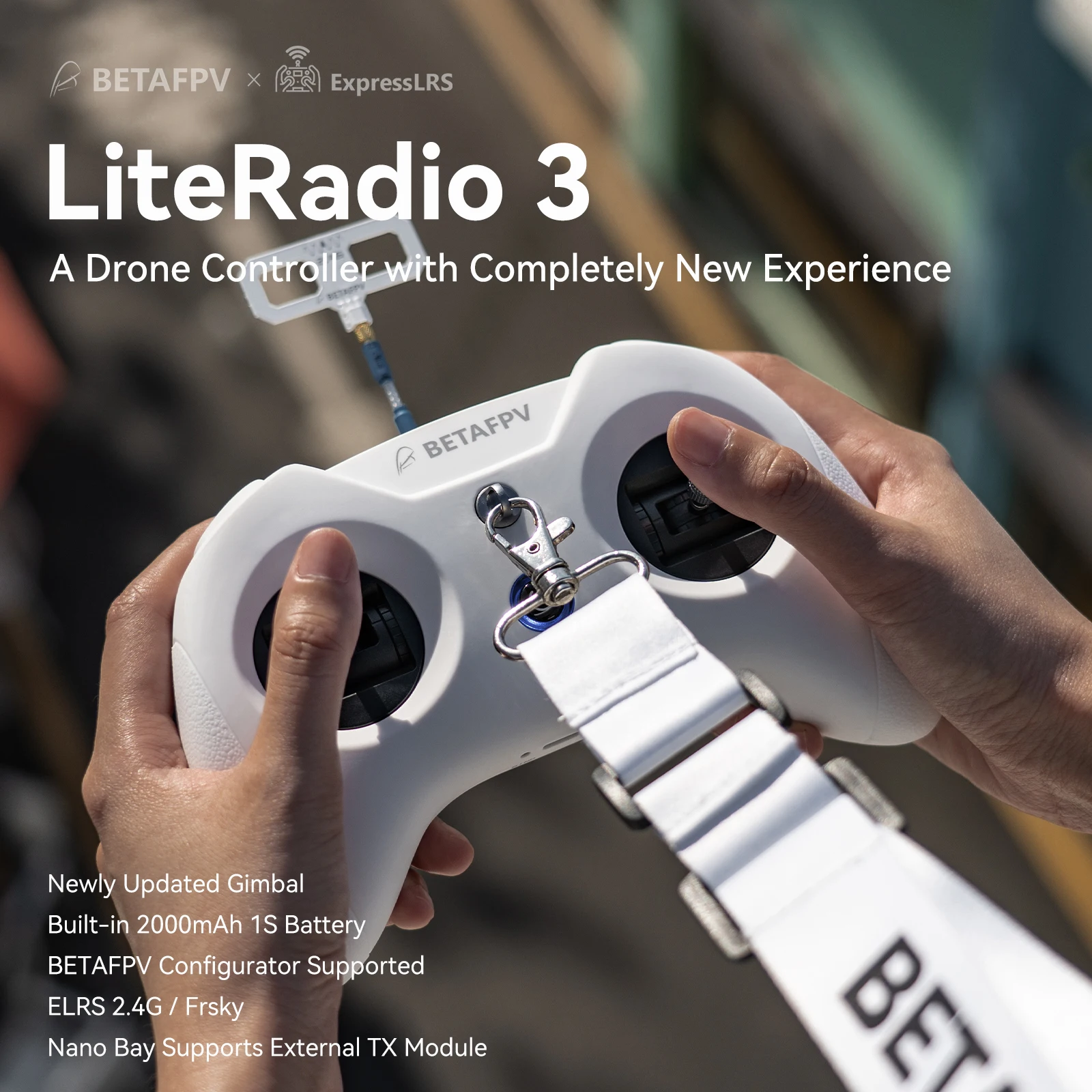

Радио-передатчик LiteRadio 3-это новейший пульт дистанционного управления в серии LiteRadio. Этот Передатчик оснащен эргономичной ручкой и обладает превосходной производительностью в рабочее время, новым обновленным шарниром и поддержкой нескольких протоколов (версия Frsky). Кроме того, эта версия поддерживает конфигуратор BETAFPV, который является утилитой, предназначенной для простого обновления, настройки и настройки радиоконтроллера.

Загрузите конфигуратор BETAFPV.

LiteRadio 3-радиопередатчик с дистанционным управлением, предназначенный в основном для моделей RC, включая мультиротор, самолеты. Это дает вам больше, чем вы когда-либо считали возможным от начального уровня 8-канальный радио.

Всего 8 каналов.

Поддержка джойстика USB для большинства тренажеров.

Модуль Nano для внешнего модуля TX.

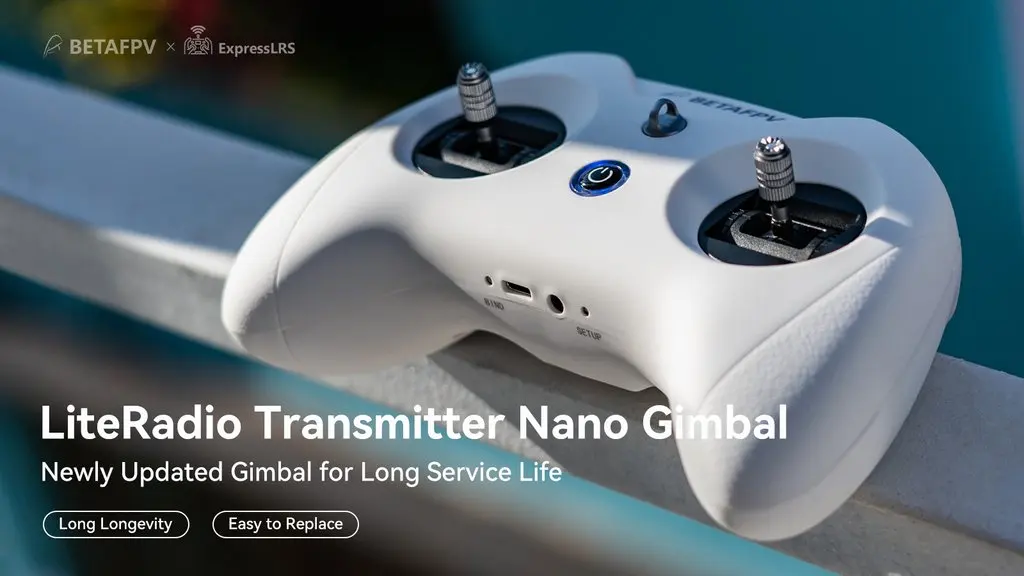

Недавно разработанный джойстик gimbal для более длительного использования.

Поддержка конфигуратора BETAFPV для обновления, настройки и настройки.

Предоставьте версию протокола ExpressLRS 2,4G и версию протокола Frsky для опции.

Встроенный аккумулятор 2000 мАч и поддержка зарядки USB.

3 обновления для LiteRadio с саморазработанной системой BETAFPV. Пилоты могут напрямую управлять калибровкой джойстика и обновлением прошивки на радиопередатчике, что более удобно для начинающих гонщиков.

Оснащен встроенным аккумулятором 2000 мАч 1S, LiteRadio 3 может работать до 15 часов без внешнего модуля, что обеспечивает отличную производительность.

Поставляется со встроенным зарядным модулем, LiteRadio 3 поддерживает usb-зарядку, которая более удобна в использовании. Между тем, он проектирует предупреждение о низкой мощности, чтобы указать низкий уровень заряда батареи. Это указывает на низкую батарею и требует повторной зарядки, если синий светильник медленно мигает, и звуковой сигнал непрерывно гудит.

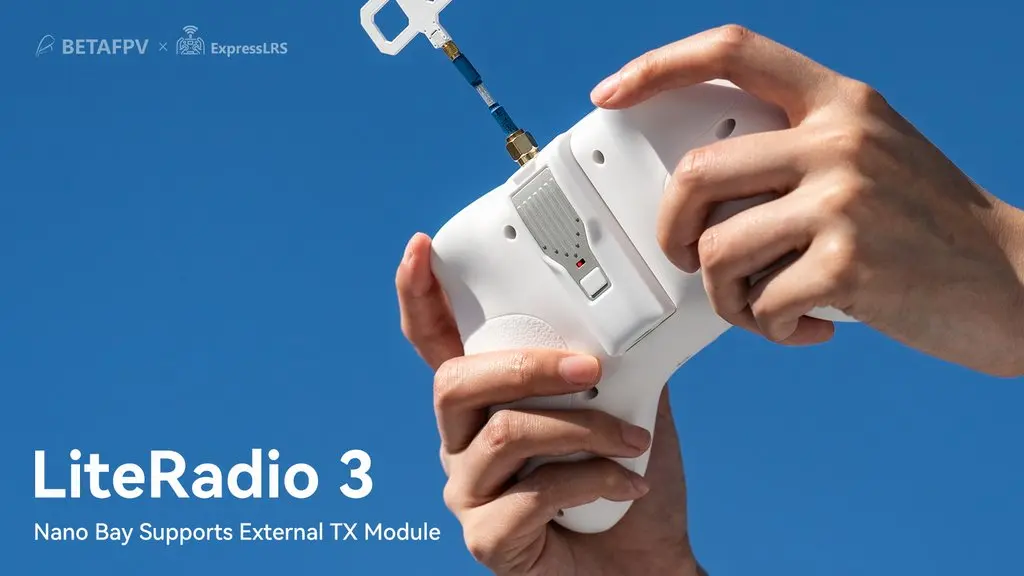

Недавно разработанный с nano bay, он поддерживает внешний модуль TX. Настоятельно рекомендуем BETAFPV ELRS Nano модуль, который совместим с радио передатчиком LiteRadio 3 и делает протокол CRSF доступным.

Резиновое пальто, LiteRadio 3 эргономично и имеет форму игрового контроллера. Удобно держать, а Нескользящая Текстура на ручках обеспечивает плотное сцепление.

Это самый безопасный и быстрый способ начать работу с помощью модельного тренажера для начинающих. Радиопередатчик LiteRadio 3 поддерживает большинство симуляторов на рынке с комплексной конфигурацией.

Товар: медиадио 3 радиопередатчик

Диапазон частот: 2,4G

Система 2,4G: CC2500/SX1280

Канал: 8

Протокол поддержки: Futaba S-FHSS/Frsky FCC D16/Frsky LBT D16/Frsky D8, ExpressLRS 2,4G

Мощность: ELRS версия 25 МВт/50 мВт/100 мВт, Frsky версия 100 мВт

Адаптированный Тип дрона: мультиротор, самолет

Поддержка USB зарядки/обновления прошивки

Поддержка конфигуратора BETAFPV/большинство практики симулятор

Светодиодный светильник: зелено-Мощность Вкл/красно-Предупреждение в том случае, если напряжение ниже 3,5 V/сине-нормальное

Аккумулятор: встроенный аккумулятор 2000 мАч 1S

Разъем для зарядки: USB 3.0 Type-C

Рекомендуемый внешний модуль TX: модуль ELRS Nano TX

Рекомендуемые аксессуары: Nano Gimbal для LiteRadio 3, чехол для хранения, ремешок на шею для передатчика

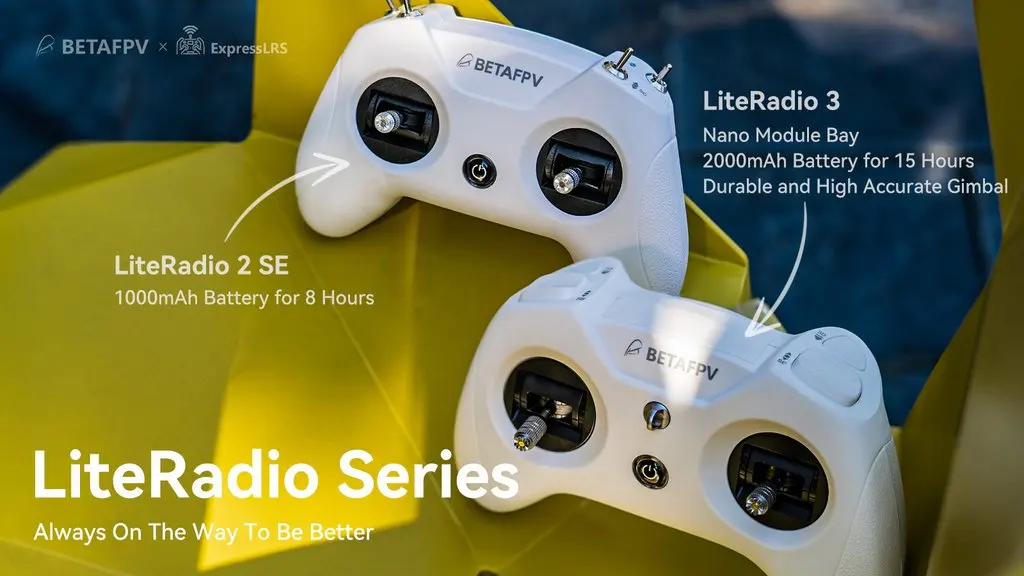

По сравнению с LiteRadio 2 SE, LiteRadio 3 оснащен батареей емкостью 2000 мА · ч 1 с, что обеспечивает отличную производительность до 15 рабочих часов без внешнего модуля. Резервируя nano bay на задней стороне, он поддерживает внешний модуль для использования с модулем ELRS Nano TX, который поддерживает протокол CRSF. Кроме того, шарнир LiteRadio 3 обновляется с точным потенциометром и регулируемыми концами.

Медиадио 3 передатчика

Передатчик 2 SE

Встроенный аккумулятор

Аккумулятор 2000 мАч 1S

Аккумулятор 1000 мАч 1S

Карданный шарнир

Новейший прочный и точный карданный шарнир

Заказы от декабря такие же, как и у LiteRadio3

Крючок для шнурка

Поддержка

Не поддерживает

Конфигуратор BETAFPV

Поддержка

Заказы от dec.support

Nano Bay для внешнего модуля

Поддержка

Не поддерживает

Примечание: В соответствии с инструкциями 2 SE, заказанными с декабря, поддерживается конфигуратор BETAFPV. В то же время, 2 SE gimbals LiteRadio одинаковы с 3 для заказов с декабря. Для заказов до декабря мы настоятельно рекомендуем покупать новые gimbals в качестве обновления.

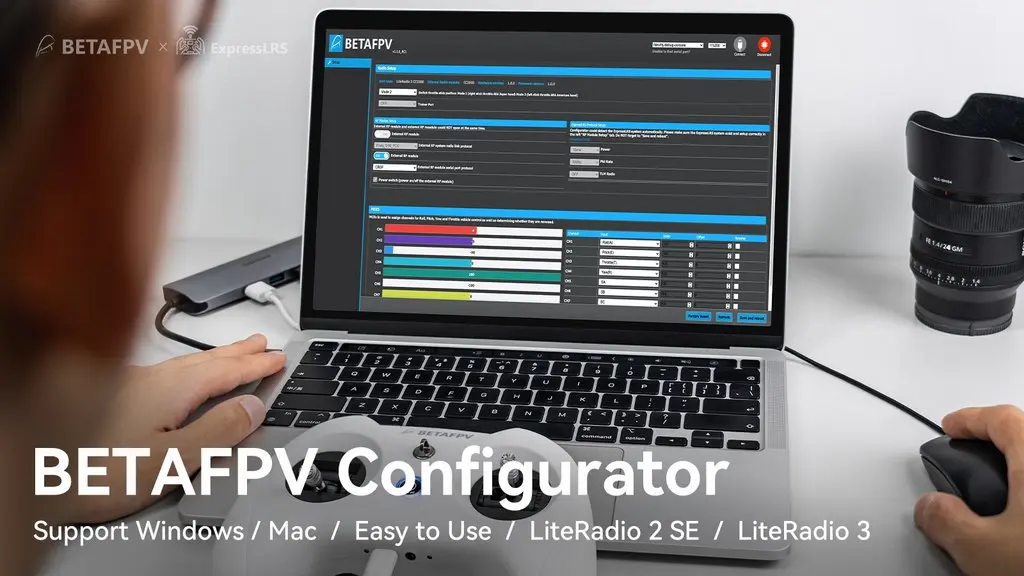

Конфигуратор BETAFPV-это утилита, предназначенная для упрощения обновления, настройки и настройки радиопередатчика.

Адрес загрузки: https://github.com/BETAFPV/BETAFPV_Configurator/releases

Функция конфигуратора BETAFPV приведена ниже.

Базовая Настройка радиоконтроллера, например, переключатель режимов, включение/выключение радиочастотных модулей.

Полная функция конфигурации ExpressLRS, например, outpower, packet rate и т. д.

Канальный Миксер для фиксации крыла дронов.

Обновление прошивки.

Не включайте передатчик и не подключайте его к ПК. Порт USB недопустим в этой ситуации.

Примечание: внутренний протокол переключения доступен только для радиопередатчика Frsky версии. Версия ExpressLRS может переключаться только на внешний модуль TX.

Чтобы изменить протоколы и модуль TX, выполните следующие действия:

Выключите радиопередатчик;

Нажмите и удерживайте кнопку привязки во время включения радиопередатчика;

Затем Цвет вспышки и время работы светодиодный-будильника изменятся в соответствии с таблицей выше.

Frsky версия может поддерживать 4 различных внутренних протокола, включая Frsky D16 FCC, Frsky D16 LBT, Frsky D8 и Futaba S-FHSS. Протокол отображается миганием времени, когда светодиодный индикатор включается, перед сигналом будильника.

Внутренние ELRS

Примечание: версия 3 Frsky работает только с протоколом D16 ACCST 1.X Frsky. Поэтому, если вы используете Frsky ресивер с D16 ACCST 2.X версией или версией доступа, привязка не будет выполнена.

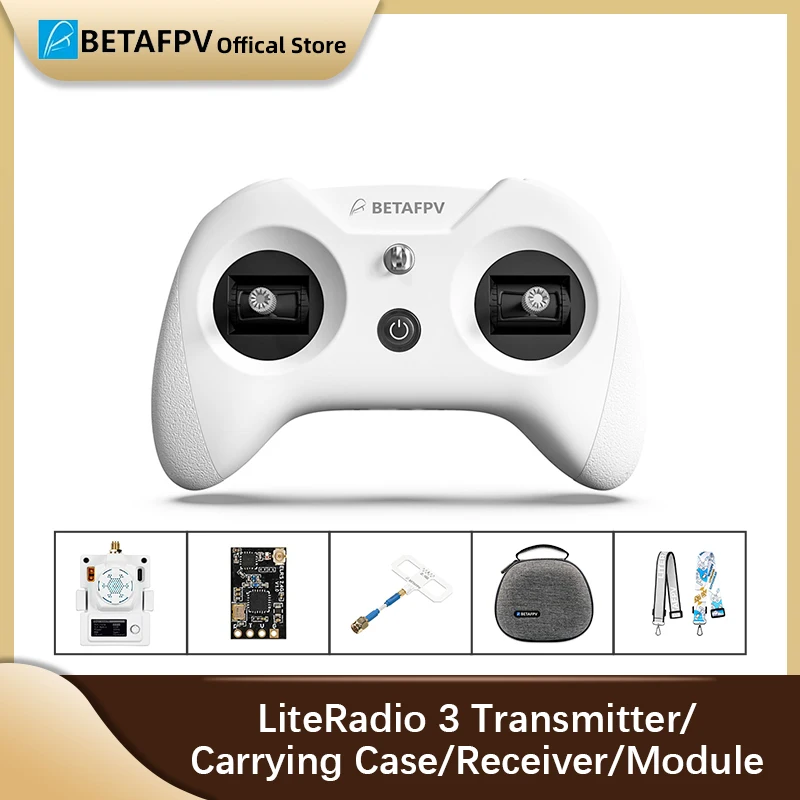

Мы настоятельно рекомендуем купить передатчик 3 радио с деталями, перечисленными ниже.

Внешний модуль TX: модуль ELRS Nano TX

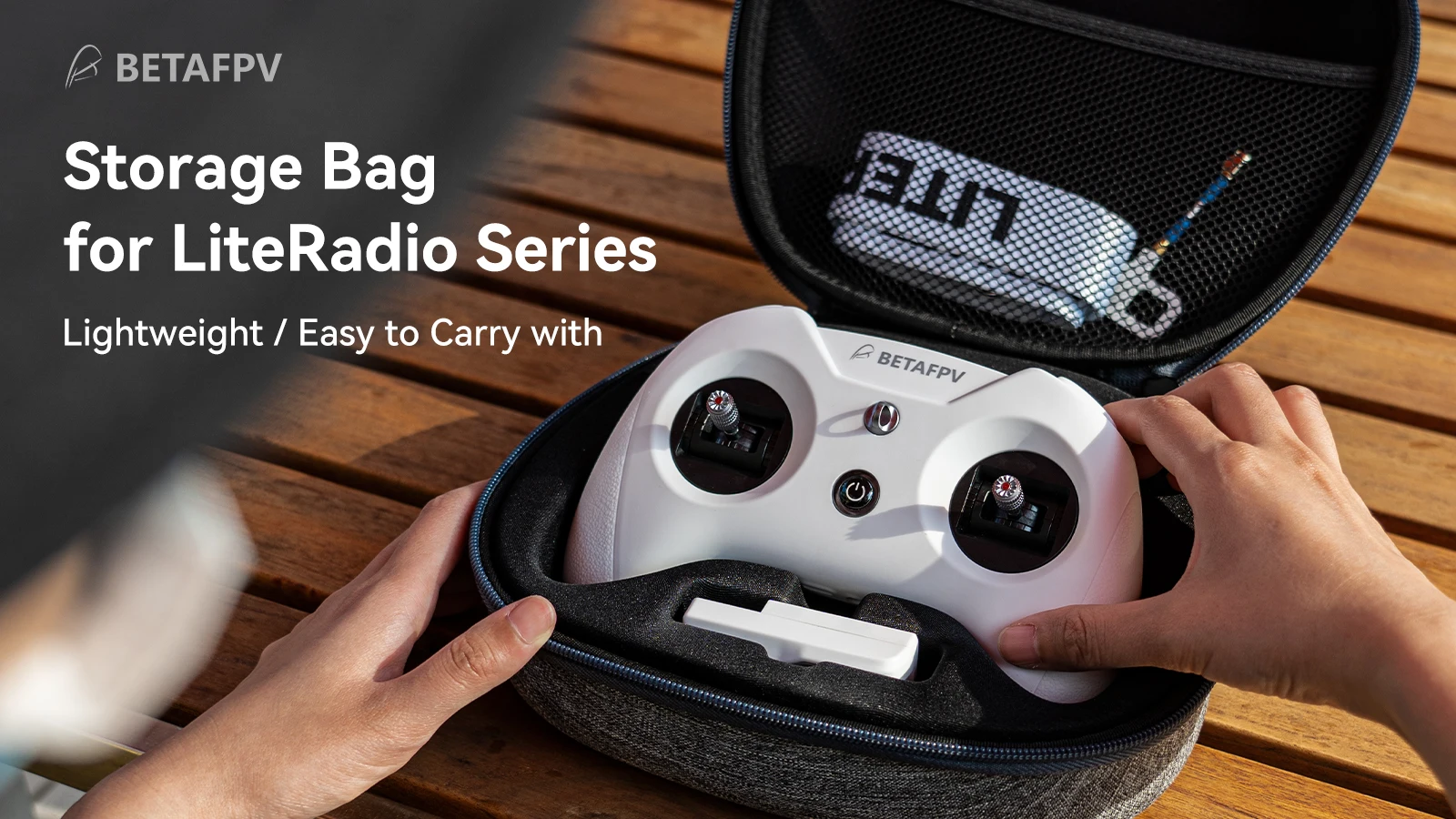

Чехол для магазина: чехол для хранения BETAFPV

Ремешок: BETAFPV LiteRadio ремешок на шею для передатчика

Карданный шарнир: Nano Gimbal для LiteRadio 3

Руководство для LiteRadio 3 радиопередатчика

Как заменить gimbals передатчика Literadio 3?

По любым вопросам, связанным с калибровкой джойстика передатчика LiteRadio 3, пожалуйста, посмотрите следующее видео, чтобы узнать больше. Инструкция одинаковая как для LiteRadio 3, так и для LiteRadio 2 SE.

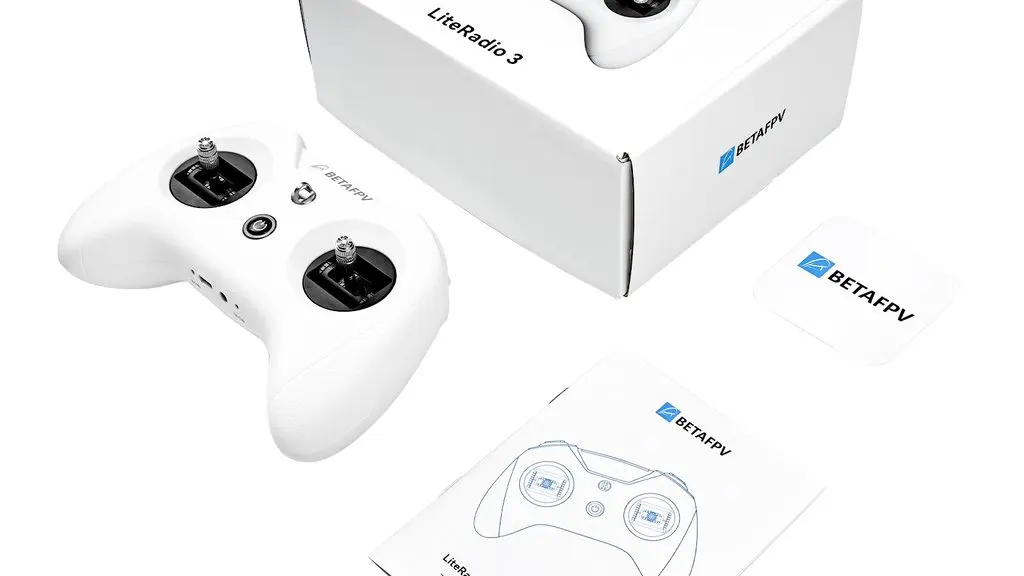

1 * LiteRadio 3 радиопередатчик

1 * Руководство пользователя
