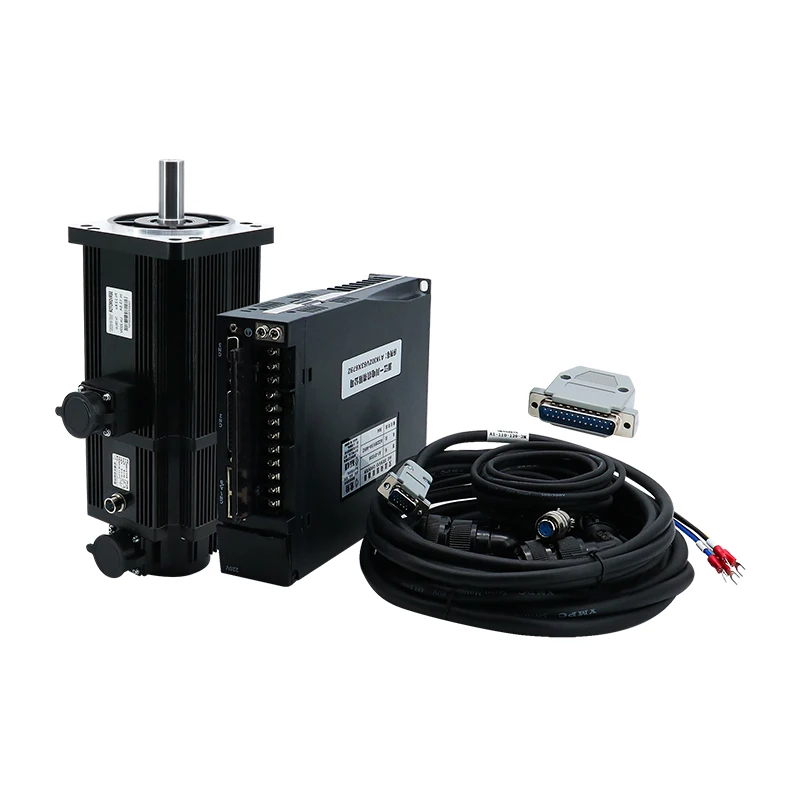

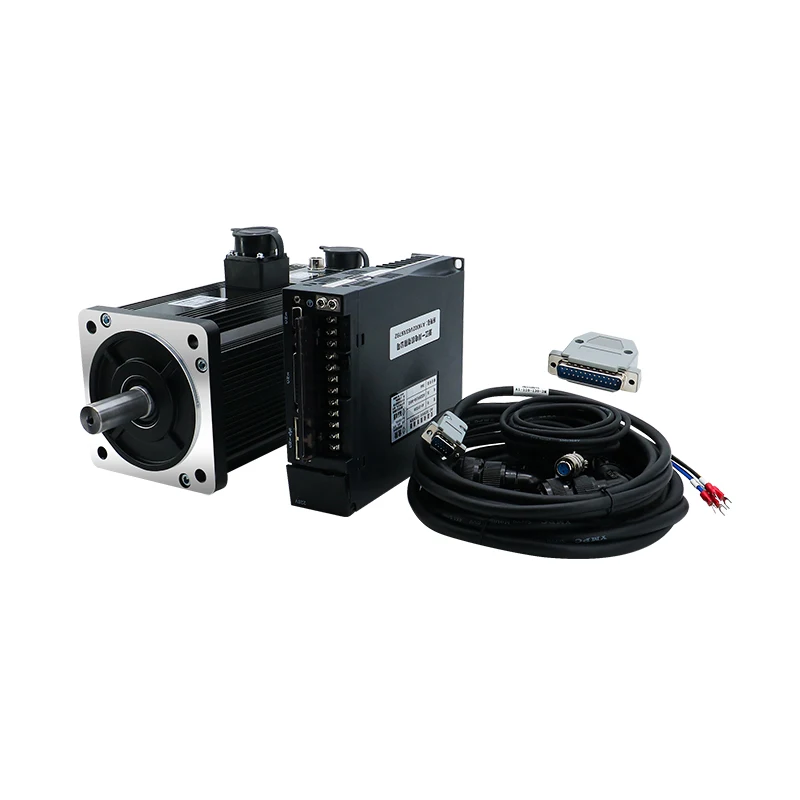

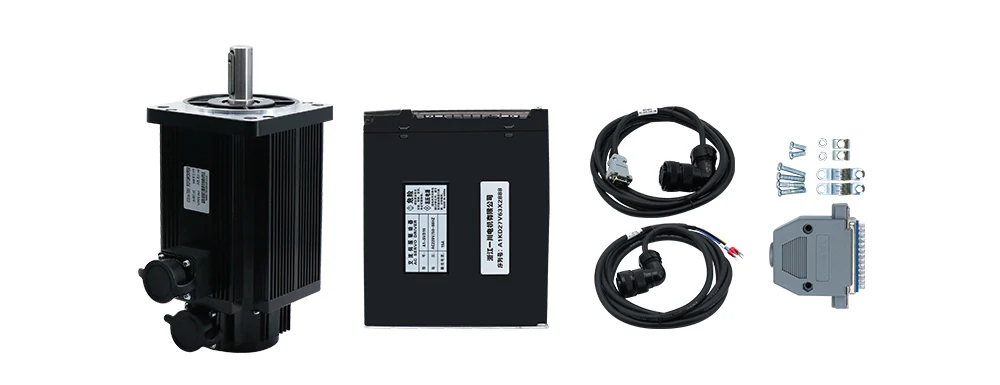

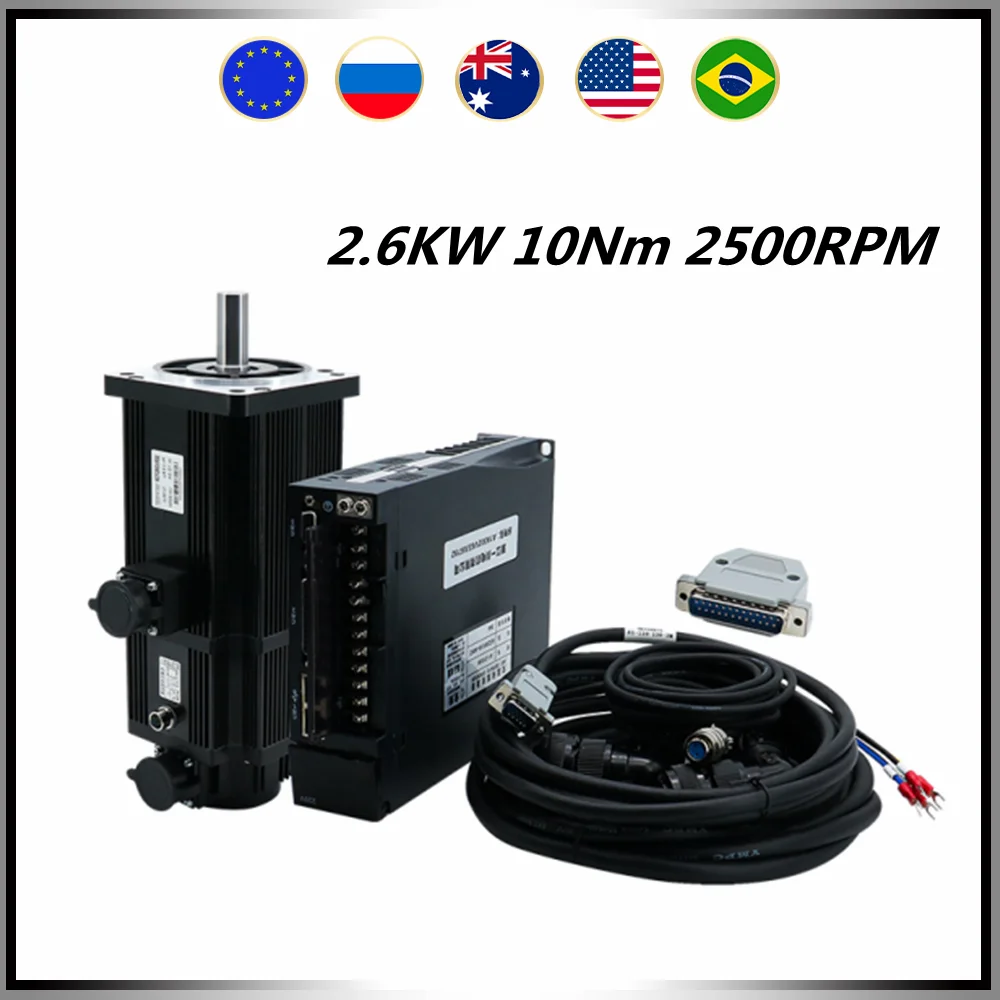

Упаковочный лист:
1x2,6 кВт 220v/380v 130ST-M10025 AC Серводвигатель (выберите тормоза или без тормоза)
1 х A1-SVD30 драйвера
1 х 3 м/5 м/8 м кабель двигателя
1x3 м/5 м/8 м кабель кодировщика
Руководство отправлено по электронной почте (версия на английском языке)

Стабильная производительность и быстрая реакция
Усовершенствованный процесс рассеивания тепла
Применимо к различному оборудованию автоматизации

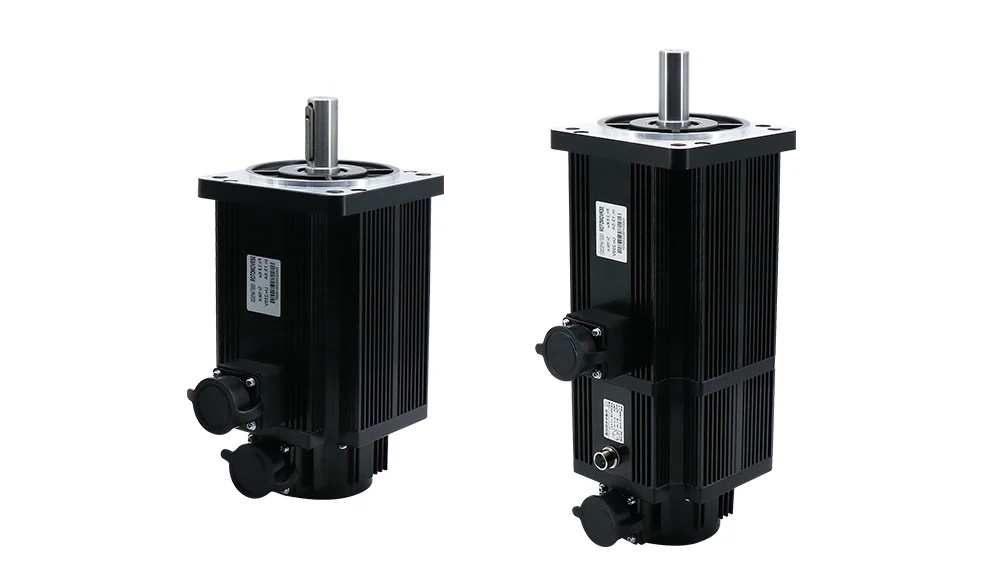

130ST Серводвигатель без тормоза 130ST серводвигатель с тормозом

Nmuber выбранных линий кодировщика
2500-линейный Инкрементальный аналого-цифровой преобразователь/20-бит инкрементный датчик положения/17-бит абсолютный датчик положения
Условия эксплуатации
Температура:-20 ℃ ~ + 50 ℃ Влажность: ниже 90% RH отсутствие девинга
Мотор обмотки плуг
Проволока для намотки
PE (желто-зеленый/черный)
U (красный)
V (желтый)
W (синий)
Серийный номер штепсельной вилки
5
2
3
4
Модель
130ST-M10025
Номинальная мощность (кВт)
2,6
Номинальное напряжение (В)
220
Номинальный ток (А)
10
Номинальная скорость (об/мин)
2500
Номинальный крутящий момент (N.m)
10
Пиковый крутящий момент (N.m)
25
Постоянное напряжение (В/1000/мин)
70
Коэффициент крутящего момента (N.m/A)
1
Инерция ротора (кг. МЗ)
1,94*0,001
Сопротивление линии (Ω)
0,73
Линейная индуктивность (mH)
2,45
Постоянное электрическое время (мс)
3,36
Вес (кг)
11,5
Номер линии кодировщика (PPR)
2500
Класс изоляции
130 ° c
Класс безопасности
IP65

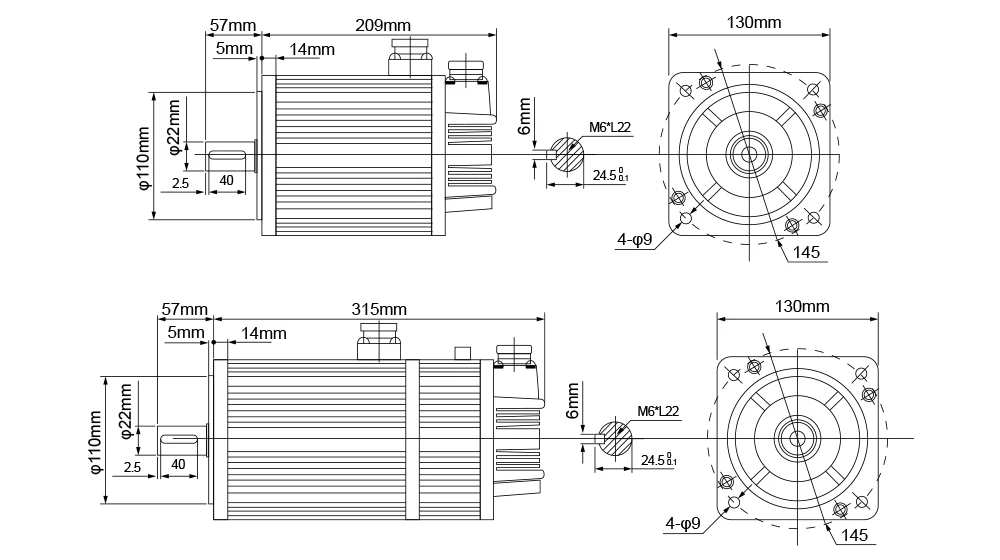

Вал двигателя
22 мм с ключом 6 мм

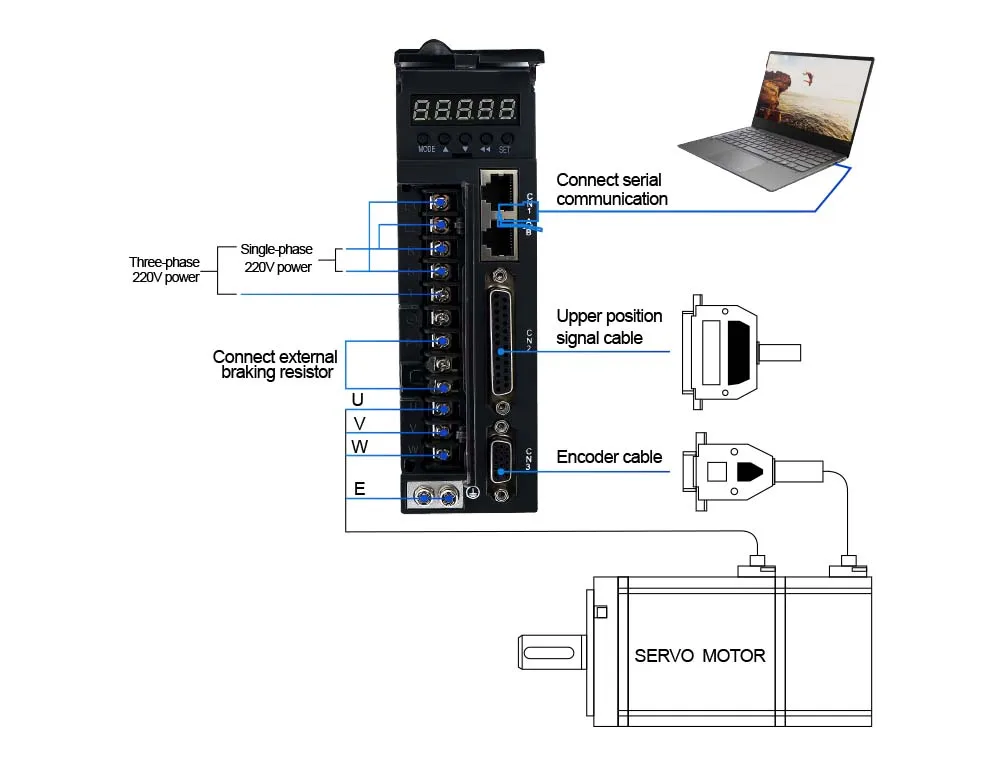

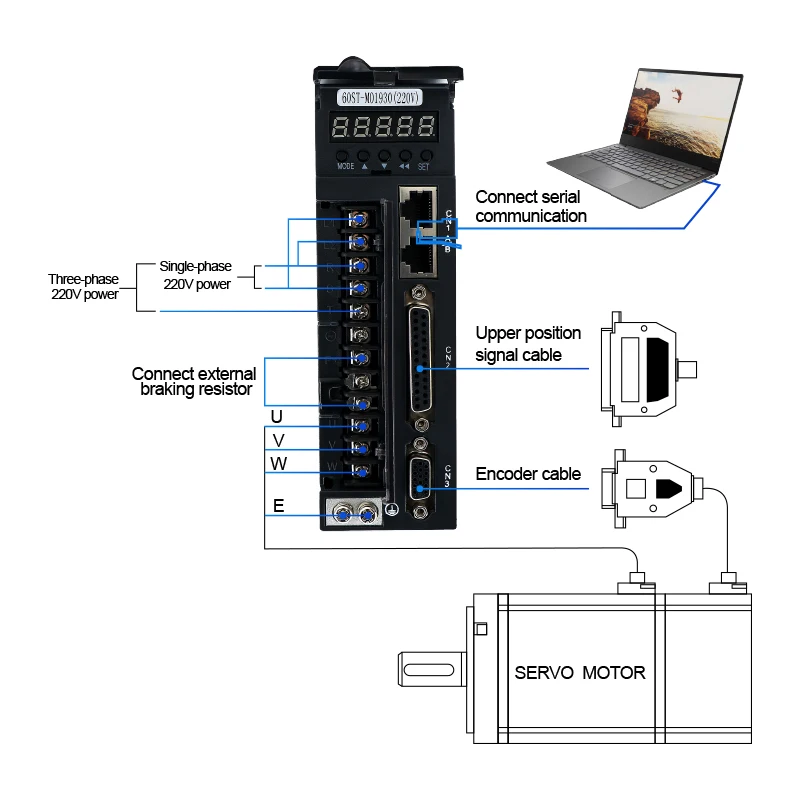

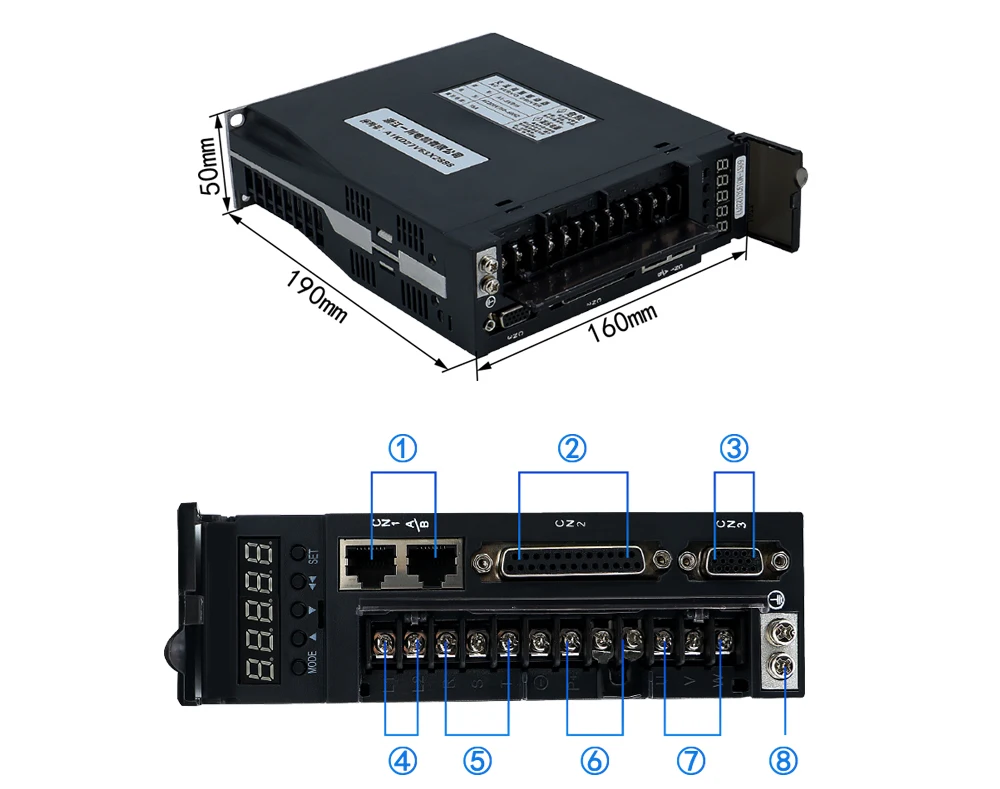

① Интерфейс связи ② вход сигнала ПК
③ Входной сигнал кодировщика ④ блок питания цепи управления
⑤ Источник питания основной цепи ⑥ внешний Тормозной резистор интерфейс
⑦ Световой индикатор мотор силовая линия ⑧ Клемма заземления

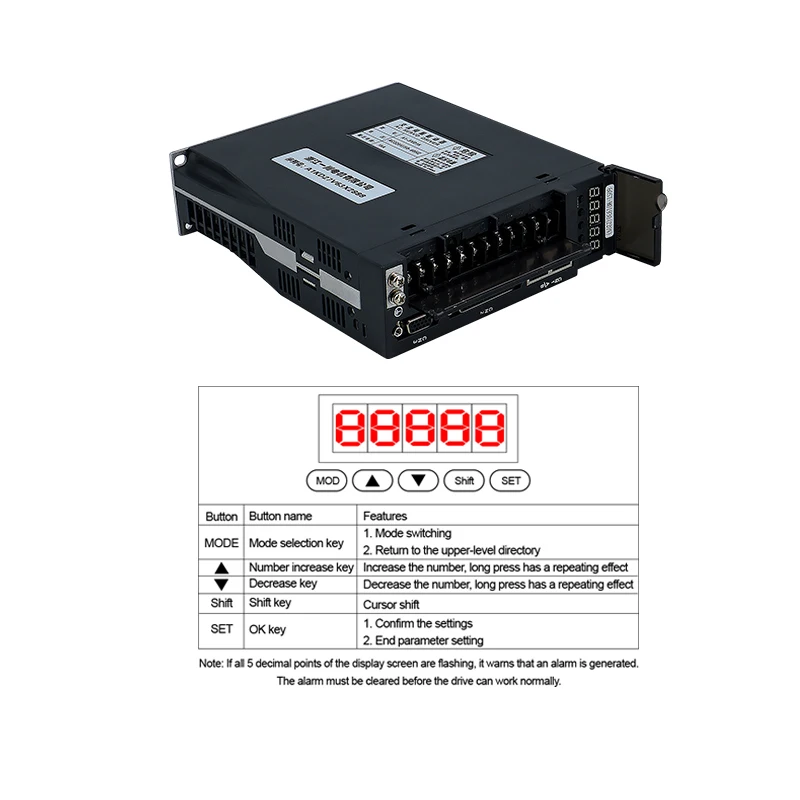

Кнопка
Название кнопки
Особенности
М
Клавиша выбора режима
1. Переключение режимов
2. Вернитесь в каталог верхнего уровня
?
Клавиша inscrease
Увеличение числа, длительное нажатие имеет повторяющийся эффект
?
Клавиша уменьшения
Уменьшение числа, длительное нажатие имеет повторяющийся эффект
Сдвиг
Клавиша переключения передач
Сдвиг курсора
Набор
Ok key
1. Подтвердите настройки
2. Имя кнопки настройки параметров
Примечание: Если все 5 десятичных точек экрана мигают, это предупреждает, что генерируется сигнал тревоги. Сигнал должен быть очищен, прежде чем диск может работать нормально. Особенности
