Особенности:
Полоса пропускания до 100 МГц и максимальная частота дискретизации 1GS/s в реальном времени
Каналов
Максимальная длина записи 10 м

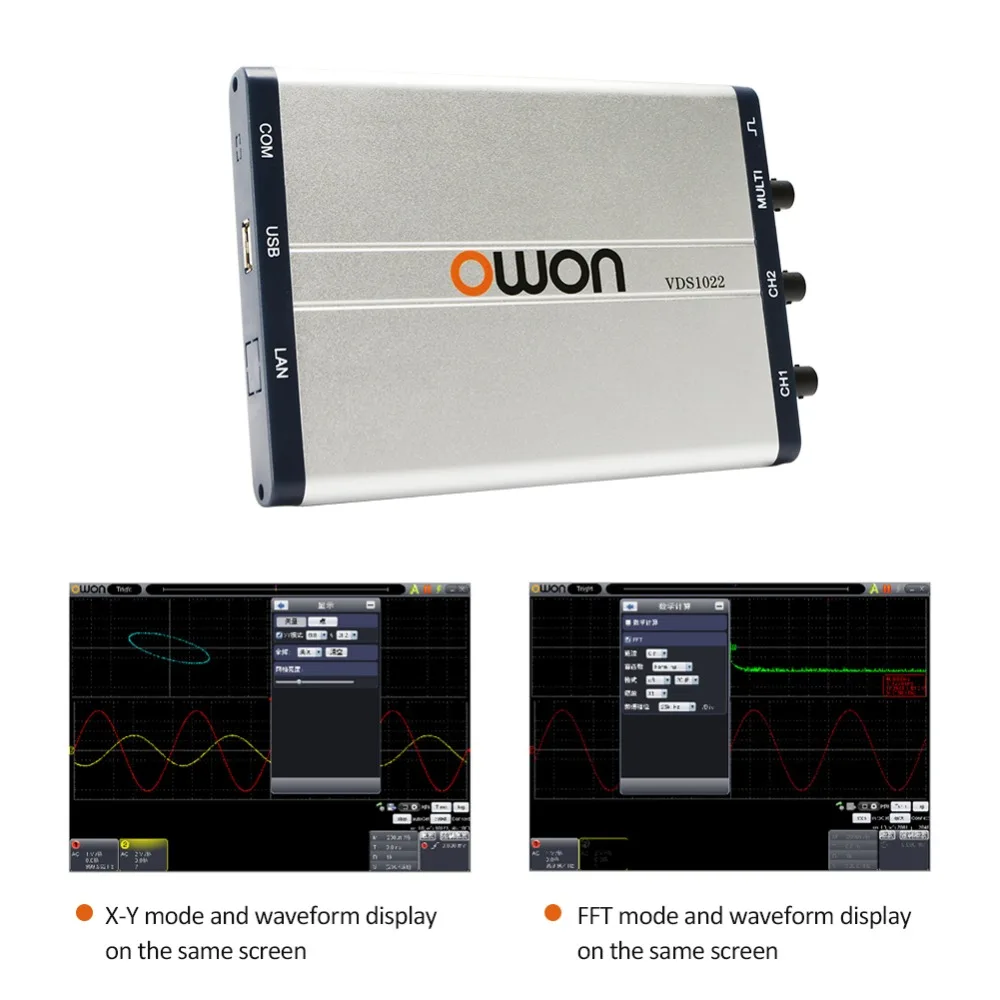

Удобный Пользовательский интерфейс: FFT или X-Y и 2 вида сигналов отображаются на одном экране
Несколько вариантов триггера: кромка, видео, наклон, импульс и чередование

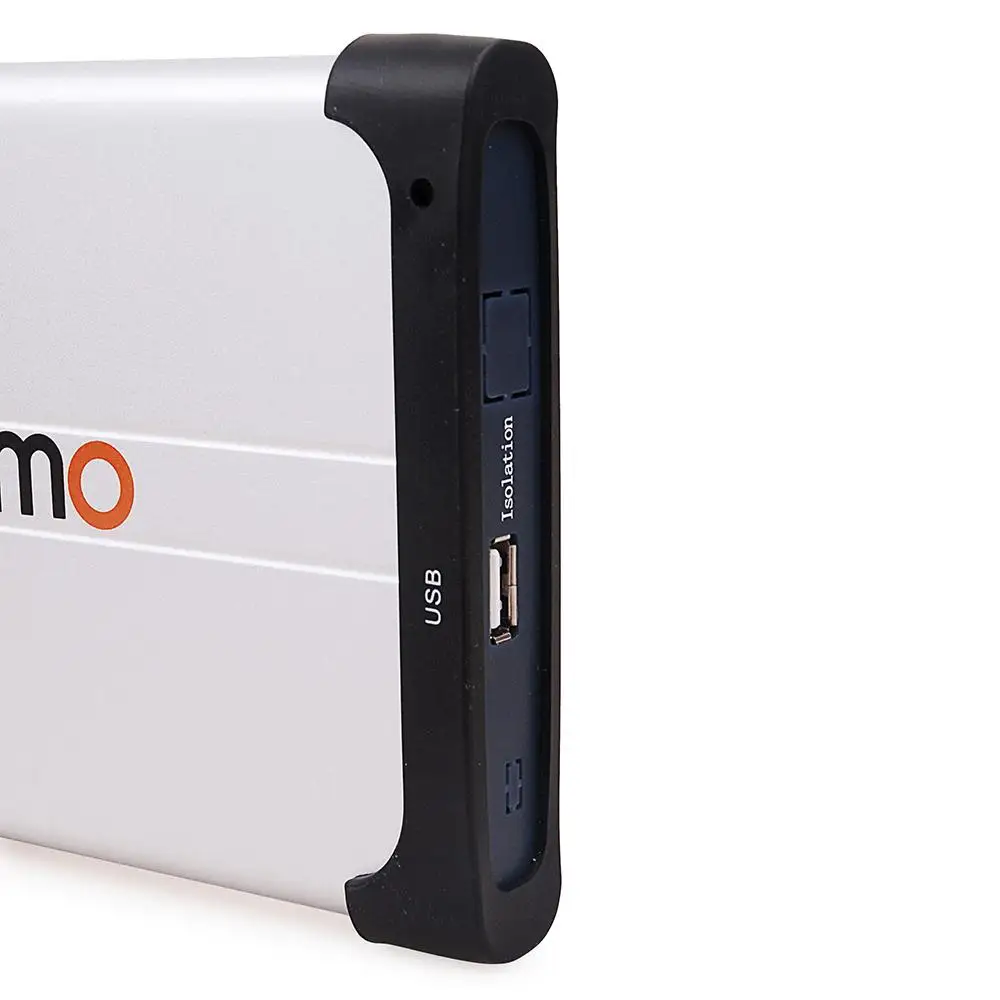

Изоляция USB-меньше помех, больше защиты ПК
Питание от шины USB и дистанционное управление LAN (опционально)

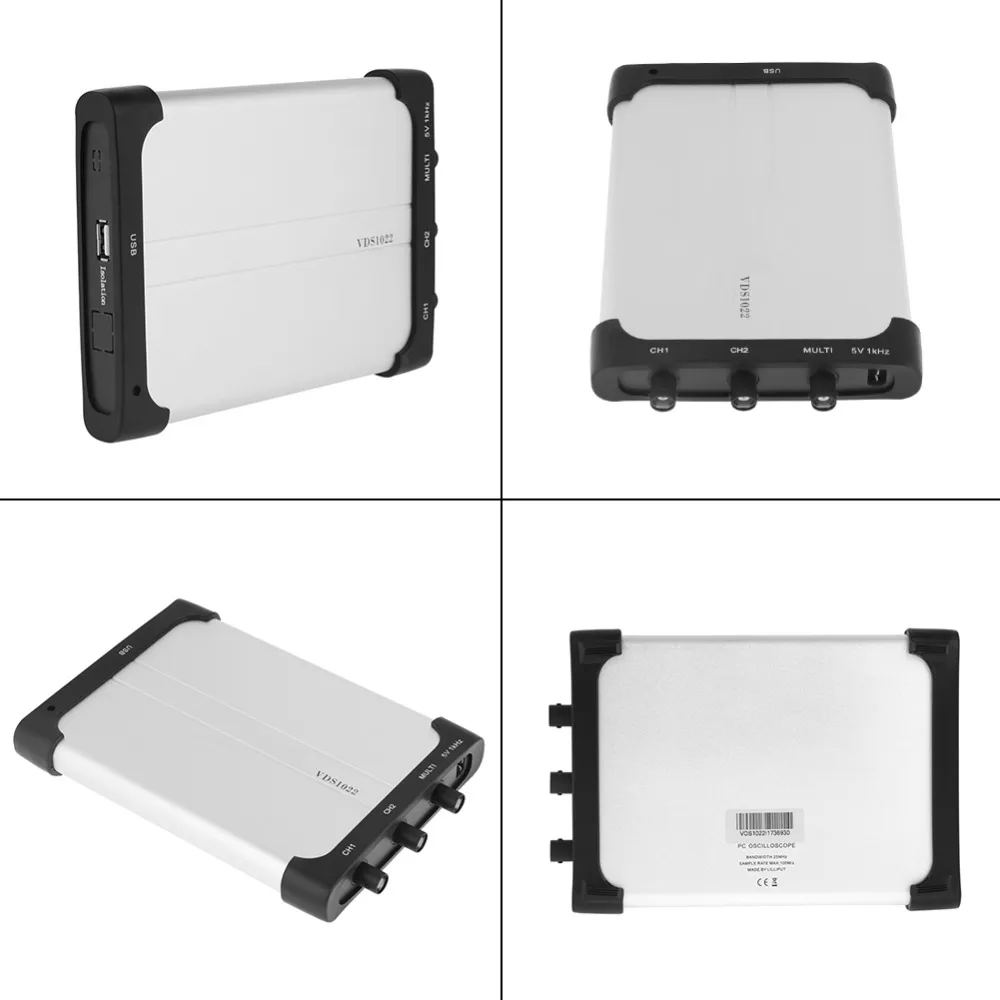

Ультратонкий корпус, легкая портативность
Поддержка SCPI
Спецификация:
Модель
VDS1022
Полоса пропускания
25 МГц
Канал
2-1 (мульти)
Частота выборки
100MSa/s
Горизонтальная шкала(S/div)
5ns/div-100s/div, шаг на 1 ~ 2 ~ 5
Время нарастания
<14 нс
Длина записи
5K
Входная муфта
DC, AC, GND
Входное сопротивление
1 мΩ ± 2%, параллельно с 10 пФ ± 5 пФ
Изоляция каналов
50 Гц: 100 : 1, 10 МГц: 40 : 1
Максимальное входное напряжение
40 В (PK - PK) (DC-AC, PK - PK)
Точность усиления постоянного тока
± 3%
Точность DC
В среднем ≥ 16: встроенный (3% показаний + 0.05div) дляТреугольник т
Затухание зондаФактор
IX,10X,100X,1000X
LF отклик (AC,-3 дБ)
> 5 Гц (на входе, муфта переменного тока, -3 дБ)
Частота дискретизации/Точность времени реле
150ps
Интерполяция
Sin (x) /x
Интервал (треугольник T)Точность (полнаяПолоса пропускания)
Одиночный: встроенный (1 интервал времени + 100ppm xПоказания + 0,6 нс), в среднем> 16: ±(1 интервалВремя + 100ppm x Чтение + 0.4ns)
Вертикальное разрешение(A/D)
8 бит (2 канала одновременно)
Вертикальная чувствительность
5 мВ/дел ~ 5 В/дел
Тип триггера
Край, импульс, видео, наклон, чередование
Режим триггера
Авто, обычный, одиночный
Уровень Запуска
± 5 делений от центра экрана
Режим сбора
Образец, Максимальное Обнаружение и среднее
Линейное полеЧастота (видео)
Стандарт NTSC, PAL и SECAM
Измерение курсора
Треугольник V и треугольник T между курсорами
Автоматический
Mcasmsmcnt
Vpp, Vmax. Вмин. Vtop, Vbase, Vamp,Vavg. Vrms. Перестрелка. Preshoot, Freq.Период, Время нарастания, время падения, задержка А доB, задержка от A до B, + ширина,-Ширина.+ Долг,-долг
Математика волн
FFT.,-,x,/,invert
Фигурка Lissajous
Полоса пропускания
Полная Полоса пропускания
Фазовая разница
± 3 градуса
Интерфейс связи
USB 2,0
Многофункциональный
Межфазный Тип
Тип сигнала
TTL
Стандарт Уровня
Питание
5,0 в/1 А
Мощность
Потребление
<1,5 Вт
Размеры
170x120x18 (мм)
Вес
721 г

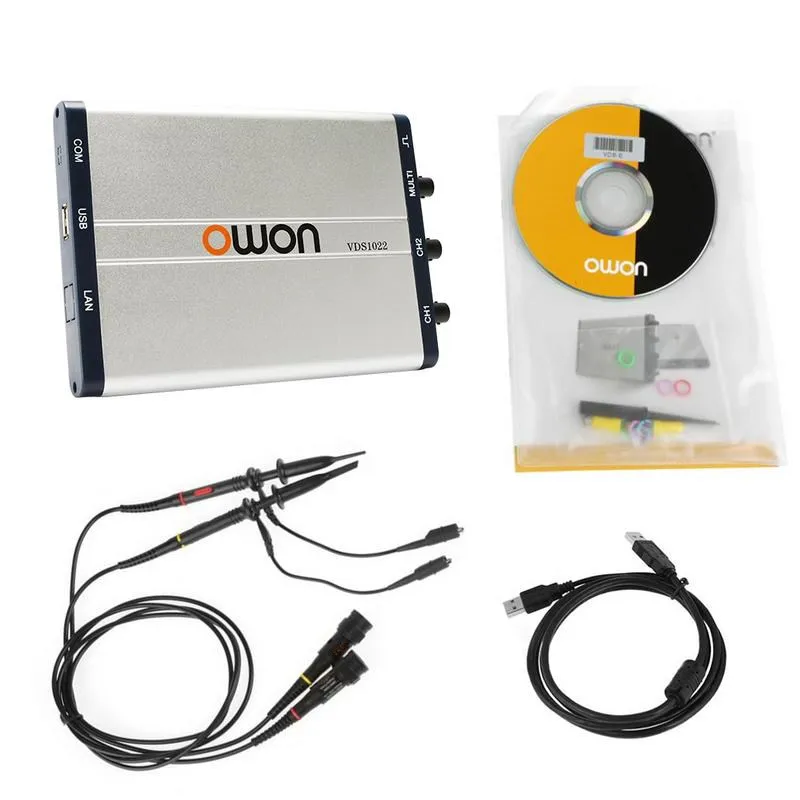

Посылка
1 осциллограф OWON VDS1022 PC
1 CD Rom
1 х Руководство пользователя

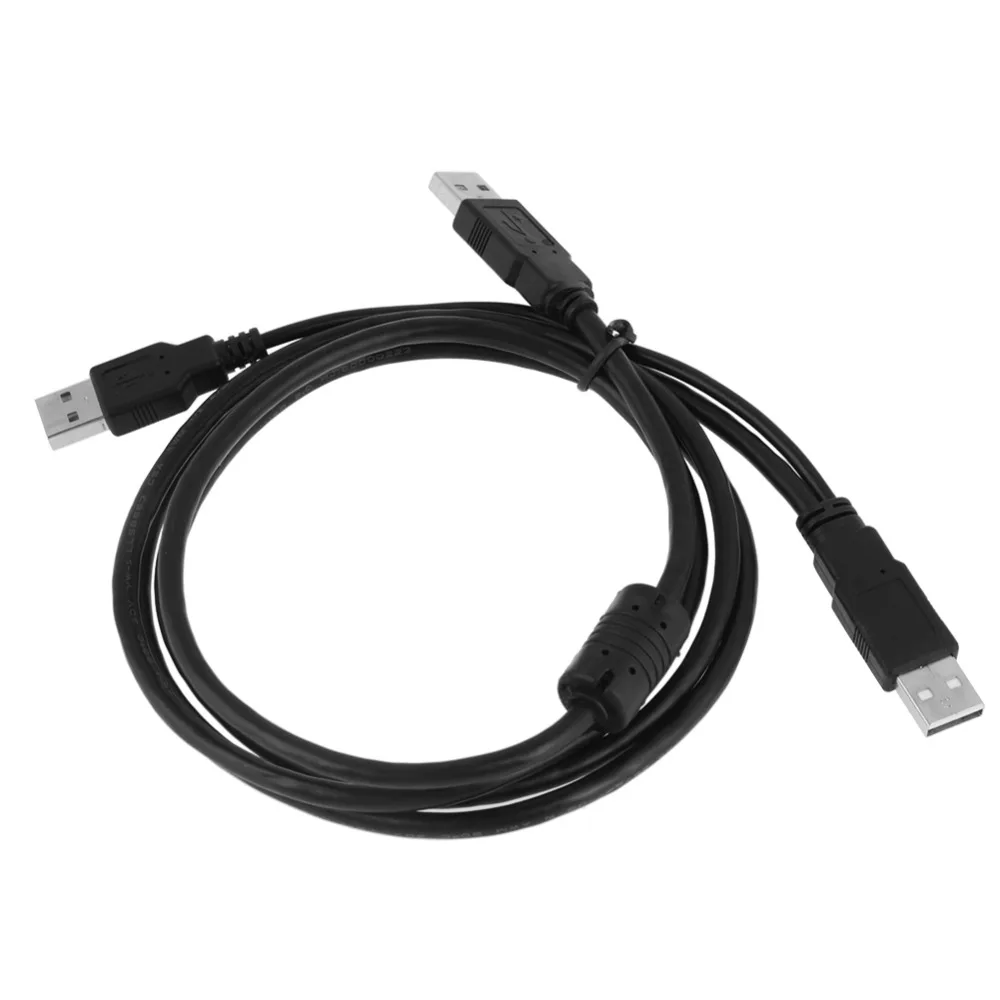

1 х USB кабель

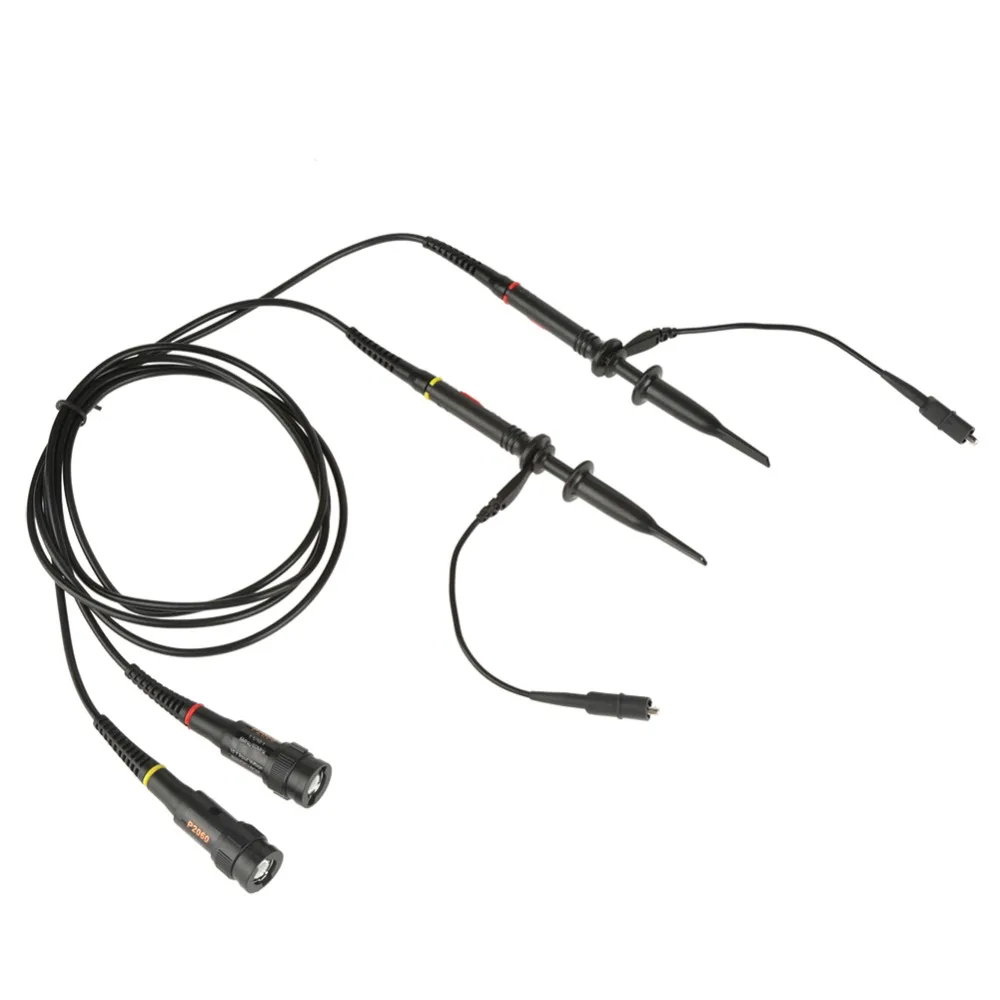

1 зонд
1 х Регулировка зонда
