Характеристики
Поддерживает 802.11a/b/g/n 1 × 1, 2,4 ГГц Wi-Fi 5 ГГц
Поддержка режима HT20/HT40
Поддерживает режим прослушивания маяков низкой мощности, режим приема низкой мощности, режим подвешивания низкой мощности
Встроенный AES/DES/SHA аппаратный двигатель
Поддержка TrustZone-M, поддержка безопасного запуска
Поддержка защиты доступа к порту отладки SWD и режимов отключения
Поддержка BLE и BT5.0
Bluetooth поддерживает режим высокой мощности (7dBm, общий доступ к тому же PA, что и Wi-Fi)
Wi-Fi и BT имеют одинаковую антенну
Поддержка режима работы STA/AP/STA + AP
Простая настройка (приложение) Поддержка Android, IOS Настройка сети одним щелчком мыши
Поддержка локального обновления последовательного порта и удаленного обновления прошивки (FOTA)
Модель
BW12
BW14
BW16
TRL00
Тип антенны
Печатная плата
Печатная плата
PCB/IPEX
Печатная плата
Основной набор микросхем
RTL8710BX
RTL8710BX
RTL8720DN
RTL8710AF
Размер
24*16*3
50,5*29,2*3,3
24*16*3
24*16*0,8
BW16 плата разработки использование:
I. Обзор BW16

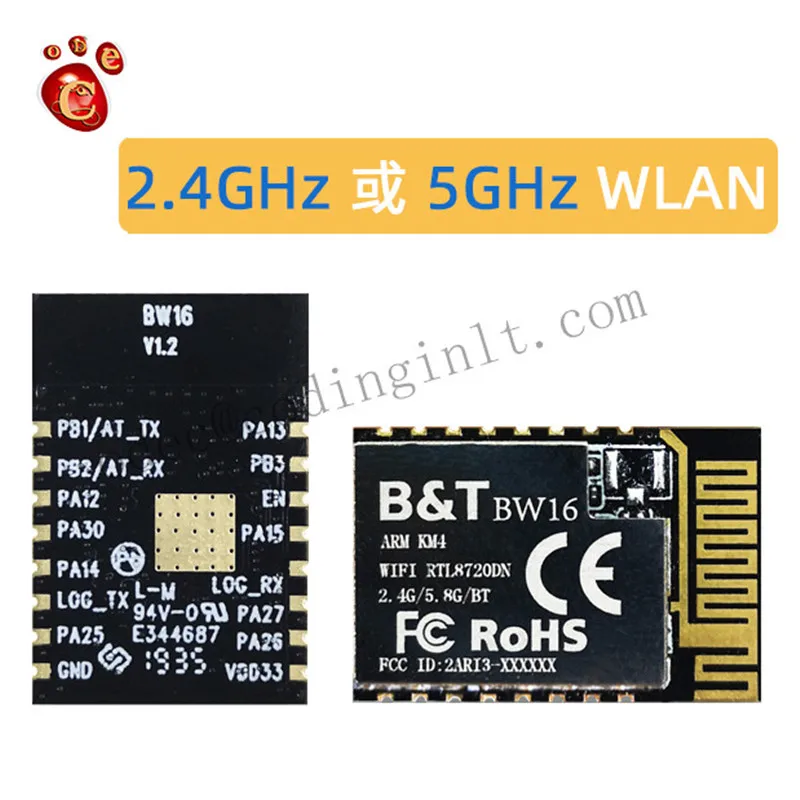

BW16-это двухдиапазонный Wi-Fi + Bluetooth модуль SoC разработан на основе RTL8720DN.BW16 поддерживает двухполосный (2,4 ГГц Wi-Fi 5 ГГц) WLAN и низкое энергопотребление Bluetooth 5,0; он интегрирует ARM V8 (Cortex-M4F совместимый) высокопроизводительный MCU, ARM V8M (Cortex-M0 совместимый) низкомощный MCU, WLAN (802.11a/b/g/n), MAC, bluetooth baseband и RF baseband, И предоставляет набор настраиваемых портов GPIO для управления различными периферийными устройствами. BW16 также интегрирует внутреннюю память, поддерживает простую разработку приложений и может реализовывать функции протокола Wi-Fi и BT 5,0.
В модуле BW16 есть два последовательных порта. Один находится в последовательном порту (по умолчанию скорость передачи данных составляет 38400), который используется для получения и получения по инструкции. Соответствующие номера портов AT_TX и AT_RX.One-это лог последовательный порт (скорость передачи данных 115200), используемый для печати журналов и загрузки прошивки, для номеров портов LOG_TX,LOG_RX.
После получения модуля, первое, что нужно подключить 3,3 V,GND,LOG_TX,LOG_RX и отправить инструкции с логическим последовательным портом ATSC = 0 для переключения на изображение OTA1, в противном случае, часть модуля в последовательном порту отправляет инструкции без ответа.

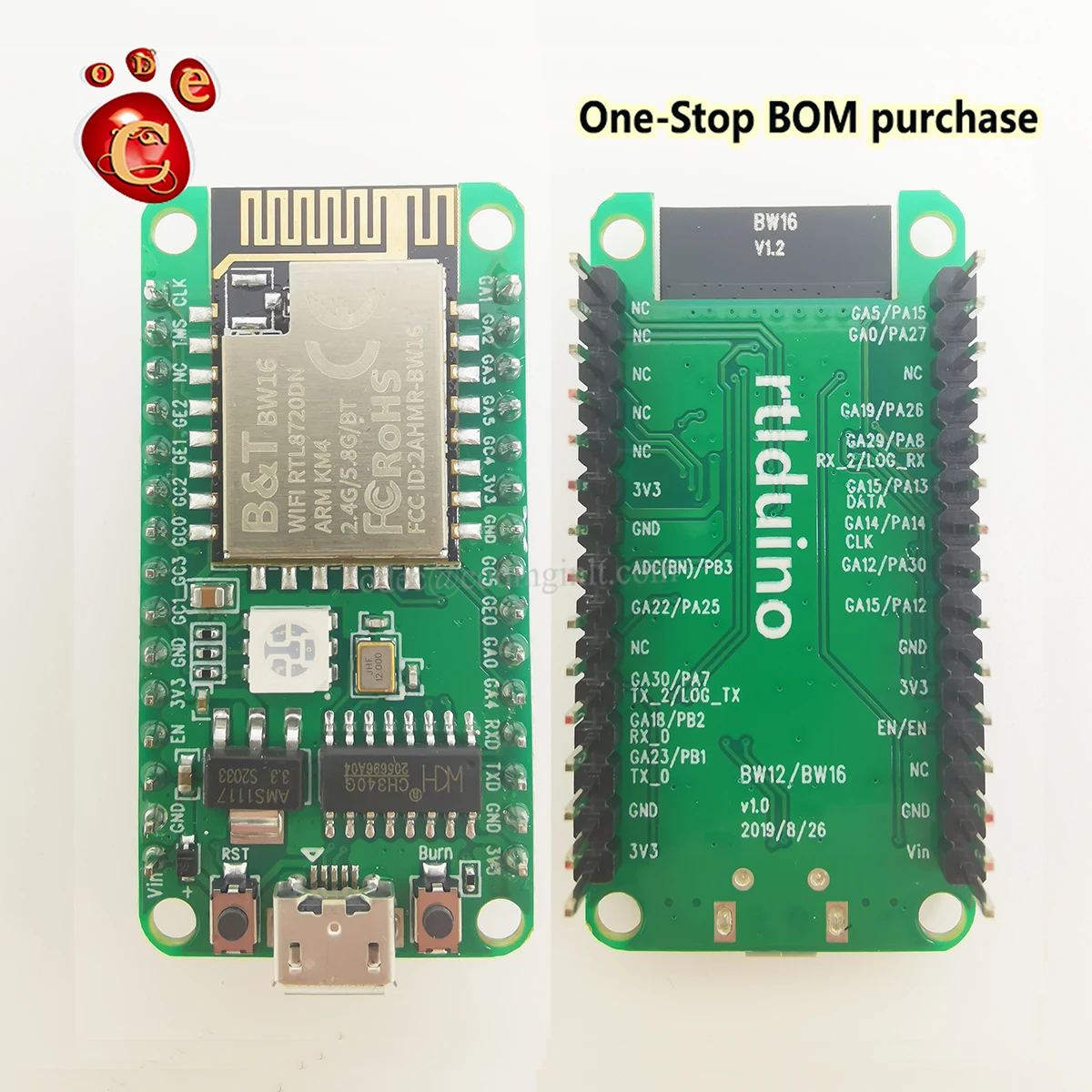

2,2 монтажная плата

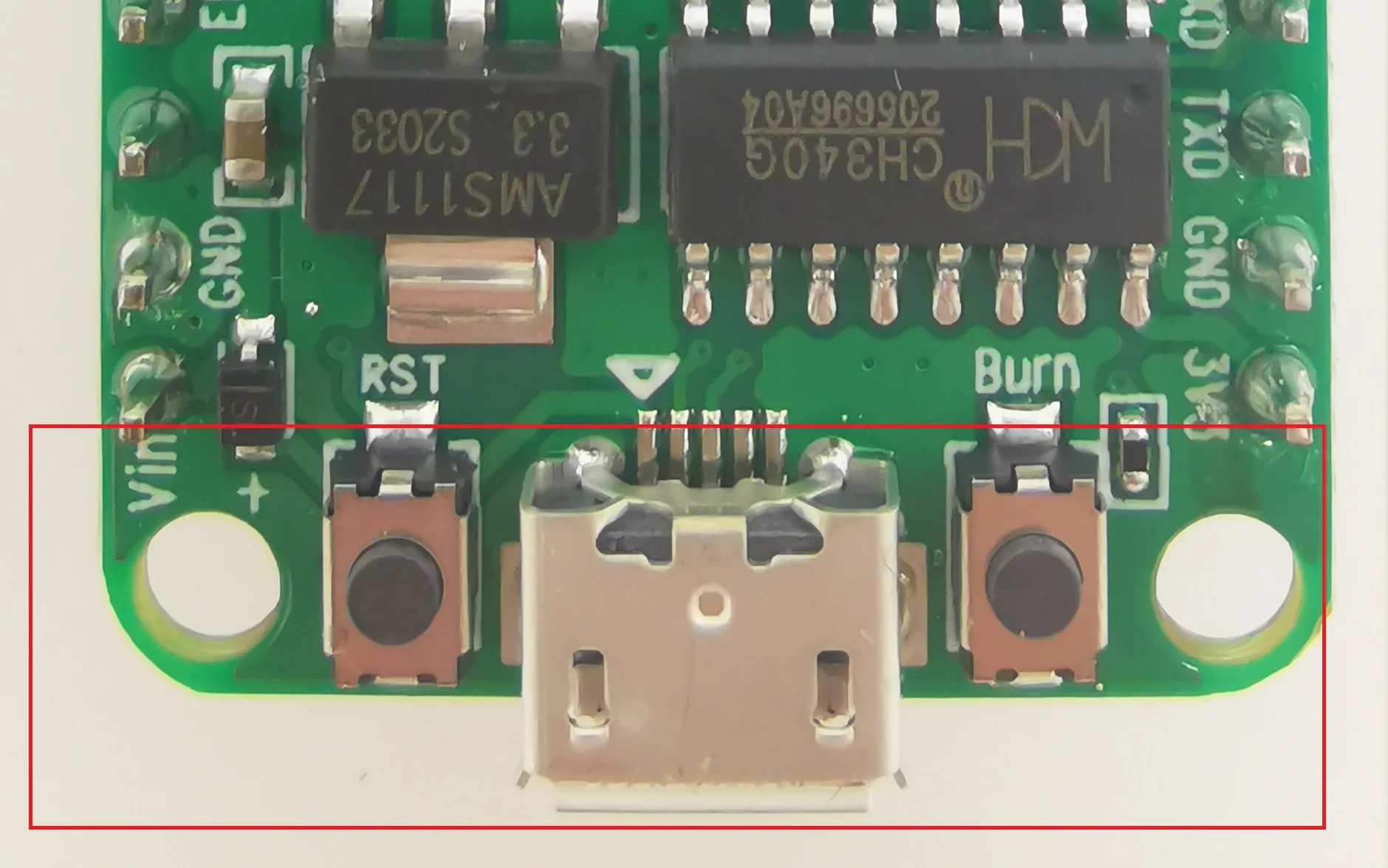

Интерфейс USB макетной платы соответствует последовательному порту модуля BW16.

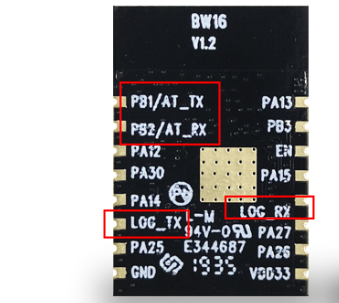

Лог последовательный порт, как показано ниже, используется для печати журнала, фаза отладки рекомендуется для подключения
Ⅲ. Распределительная сеть
Скорость передачи данных по умолчанию в последовательном порту BW16 составляет 38400, отправка каждой инструкции в конце
3,1 простая сеть распределения Config
(1). Установите SimpleConfigWizard_v115.apk на мобильный телефон (версия более старая и может быть несовместима с системой мобильный телефон. Если вы не можете использовать его, пожалуйста, перейдите в сеть Bluetooth)
(2). На мобильный телефон подключен к беспроводной доступ в Интернет, чтобы быть оборудован с сетью
(3) Нажмите, чтобы настроить новое устройство
(4) выберите сеть для подключения
(5) введите пароль WiFi и нажмите на ссылку
(6) отправка простой инструкции по распределению сети CONFIG в модуль BW16
(7) Нажмите, чтобы перейти к мобильному приложению

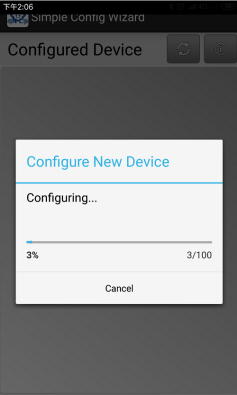

(8) на данный момент он входит в процесс распределительной сети

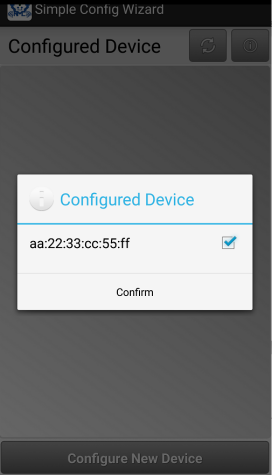

(9) после успеха распределительной сети, она показана следующим образом
3,2 Соответствие сети Bluetooth
(1) Установите Wificonfig_v2.1_20190315. apk на мобильный телефон
(2) отправка команды ATBB = 1 к модулю для включения конфигурации сети Bluetooth

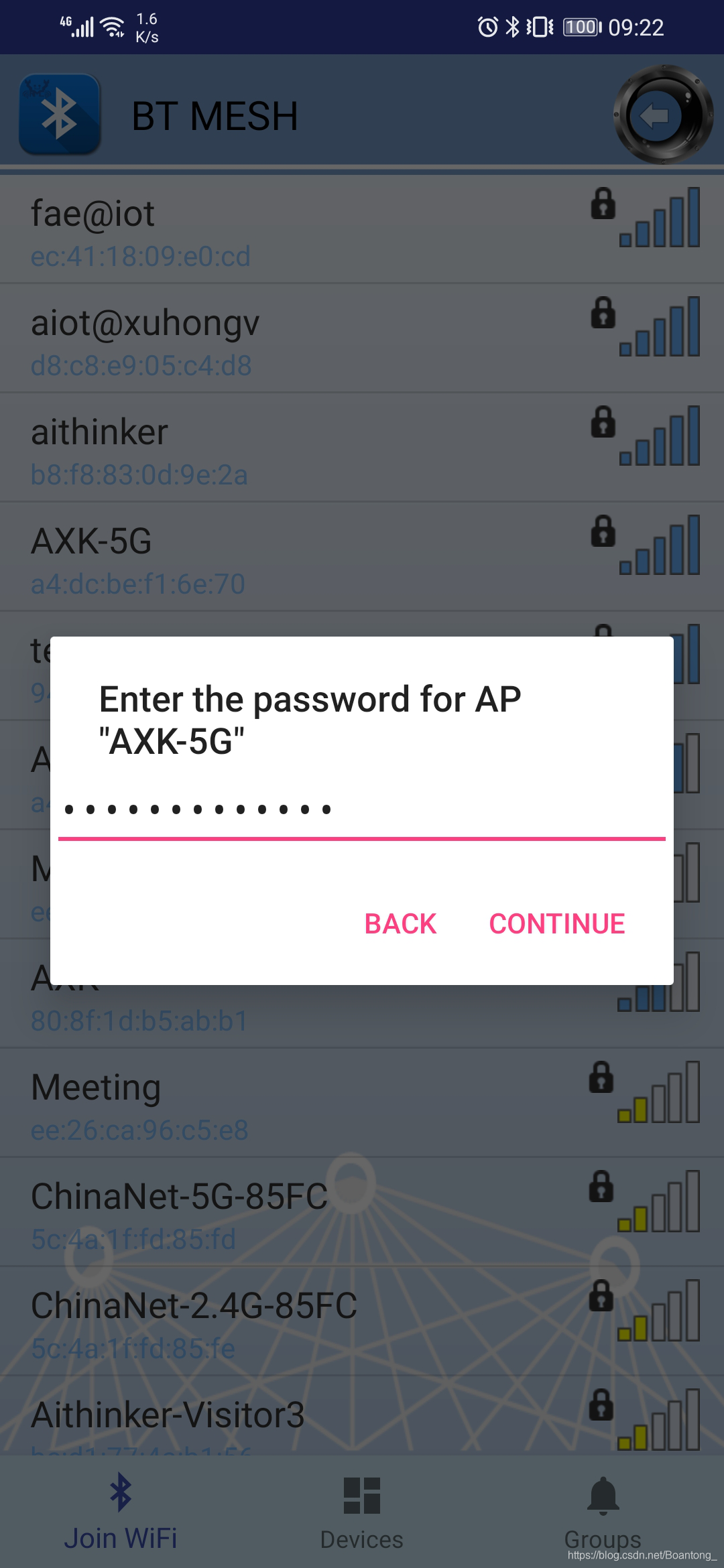

(3) откройте приложение на мобильный телефон и нажмите на увеличительное стекло, чтобы начать распределение сети
(4) Если вы хотите подключиться к сети, к которому подключен мобильный телефон, вы можете непосредственно ввести пароль и нажать «Продолжить». Если вы хотите подключиться к другой точке доступа, вы можете выбрать точку доступа для выбора сети, к которой нужно подключиться
(5) после успешного подключения терминал приложения отображается следующим образом
3,3 инструкция распределительная сеть
Если сетевое распределение приложений не требуется, информация о WiFi может быть непосредственно отправлена на модуль по инструкции
1/ ATPW = 1/установите режим WiFi на режим станции
2/ [ATPW] ОК/возврат ОК, набор успешно
3/ ATPN = тест, 12345678/Отправка ssid, пароль к модулю
4/ [ATPN] ОК/возврат ОК, подключение успешно
IV. Подключение к TCP серверу (выберите Anxin передаваемое облако в качестве примера)
Нажмите, чтобы войти в прозрачное облако эссенции
Доступ к прозрачному облаку Essence
1/ ATPC = 0122114 122,174, 35680
2/Создайте TCP клиент с адресом сервера 122.114.122.174 и портом 35680 (динамически присваивается)
3/ [ATPC] ОК/возврат ОК, подключение успешно
4/возврат con_id. Con_id = x (x =[1,9], con_id 0 забронирован)
Для отправки данных
1/ ATPT = 11,1:Hello World/отправляет Hello World на сервер с длиной данных 11, con_id 1 (con_id возвращается во время подключения)
Получение данных
1/ ATPK = 1/наборы для автоматического получения данных
2/ [ATPK] ОК/возврат ОК, набор успешно
Отладка трансивера TCP данных выглядит следующим образом
Замените другой

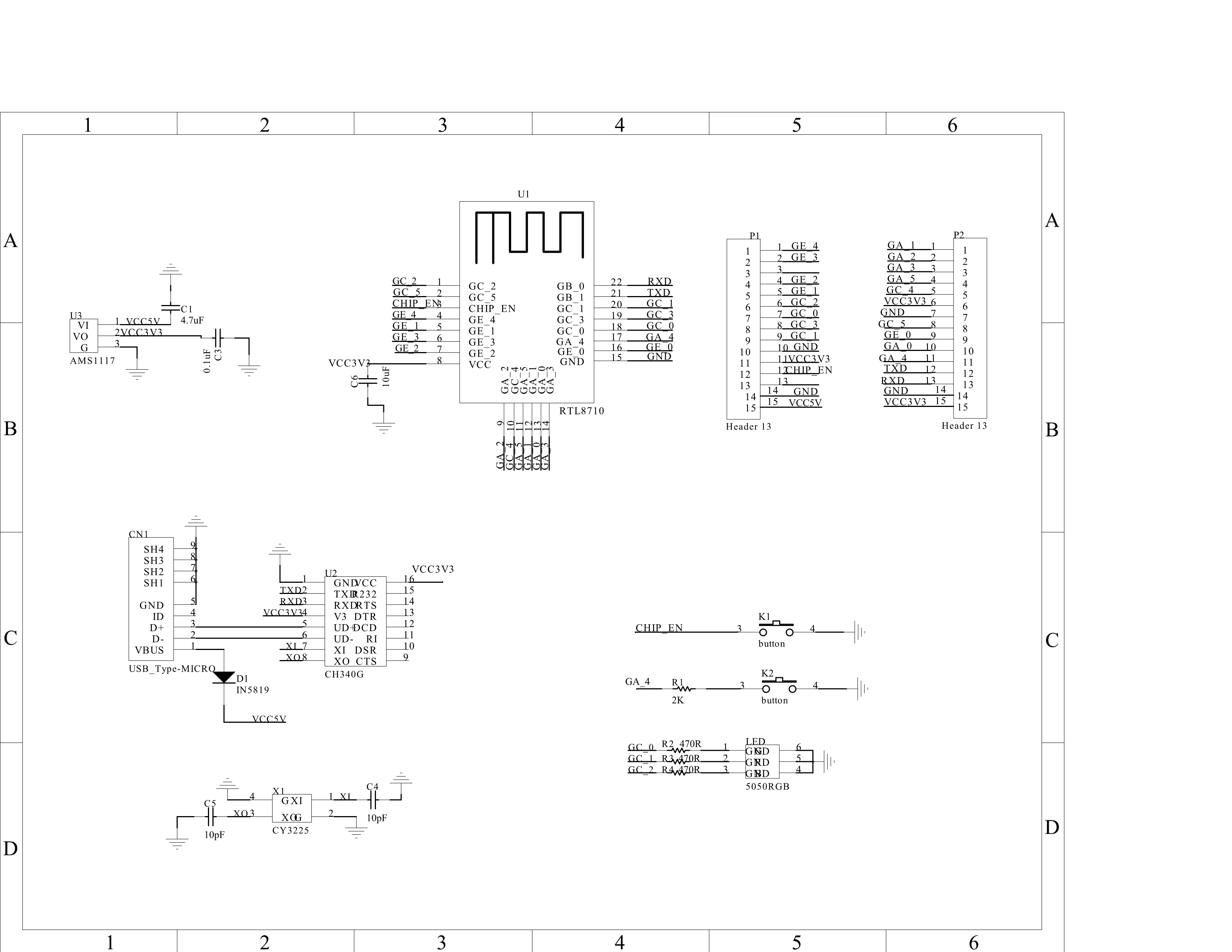

BW16 схема развития:
