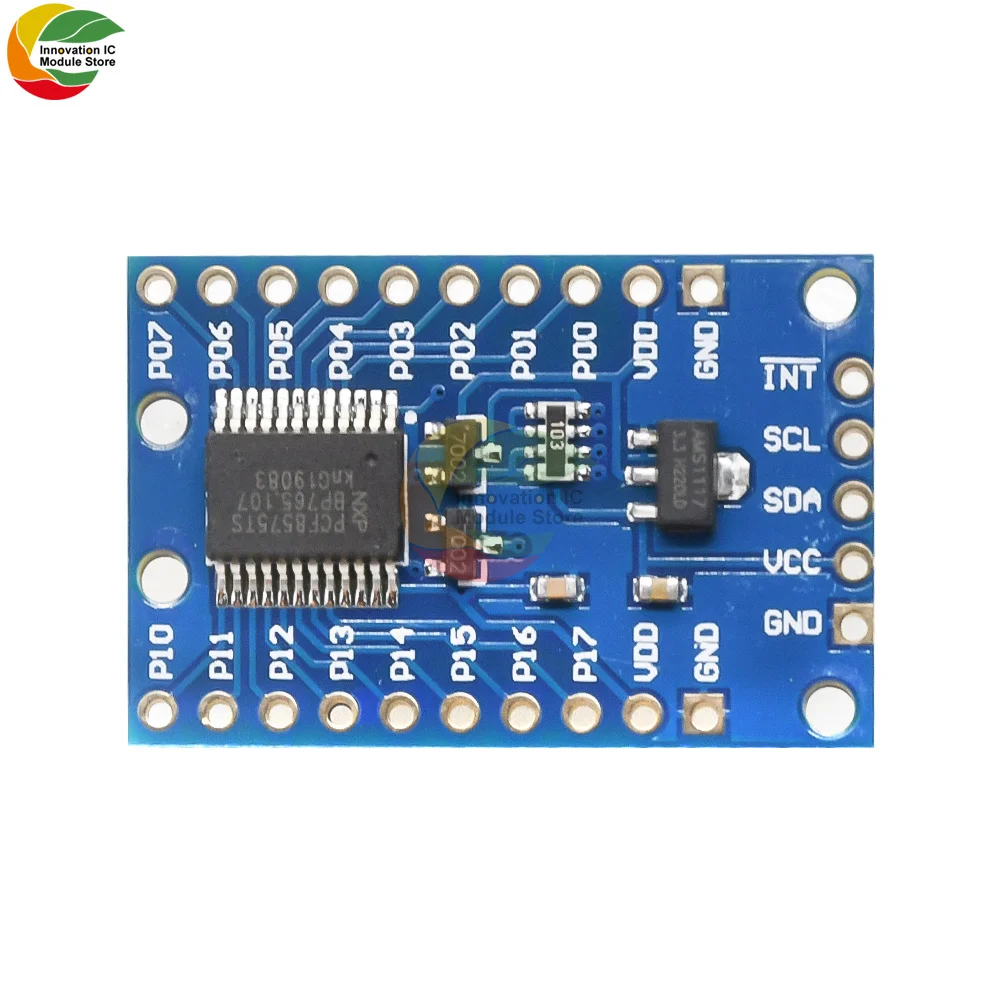

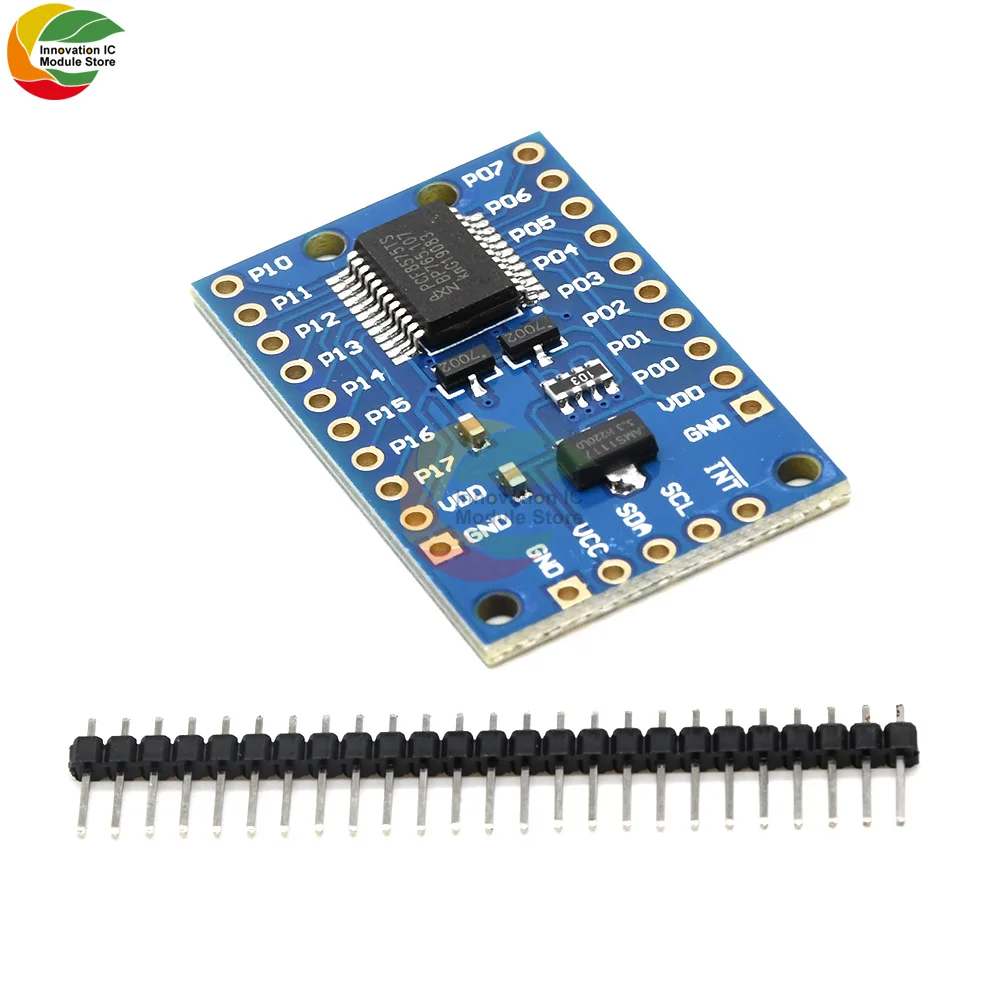

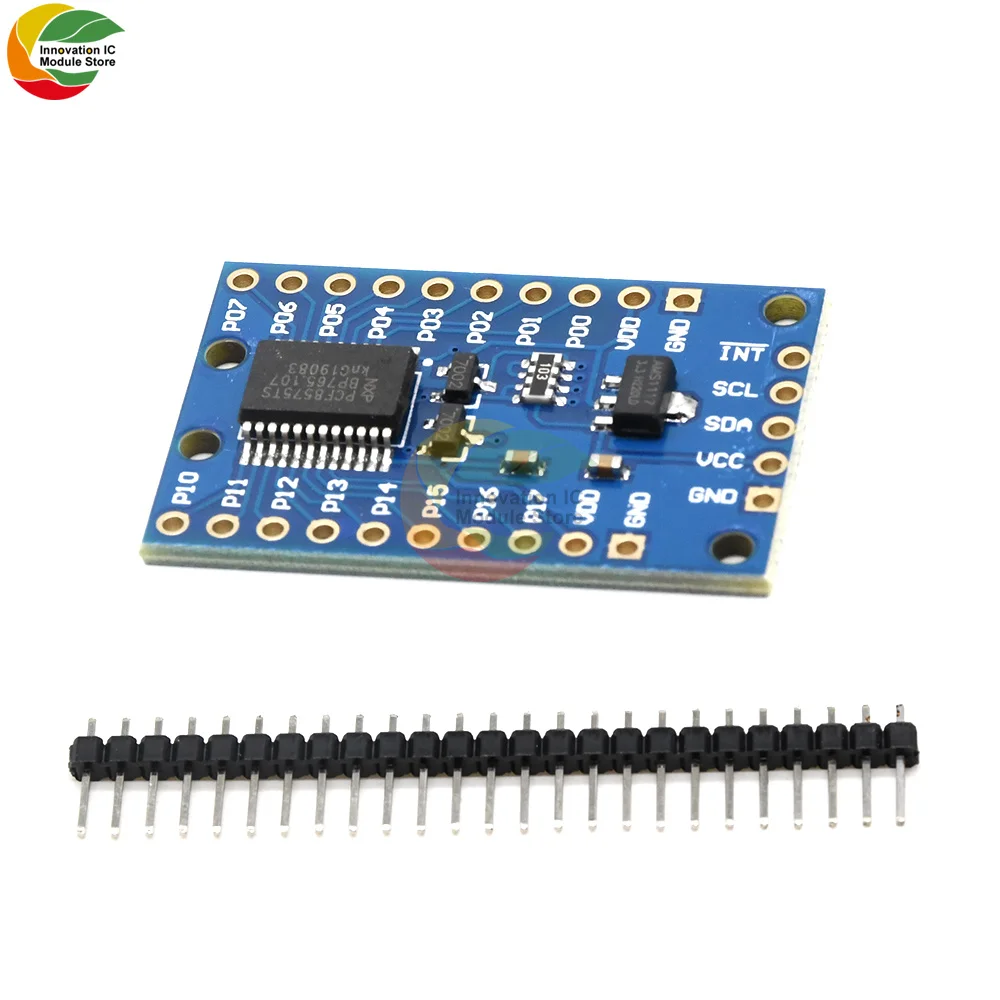

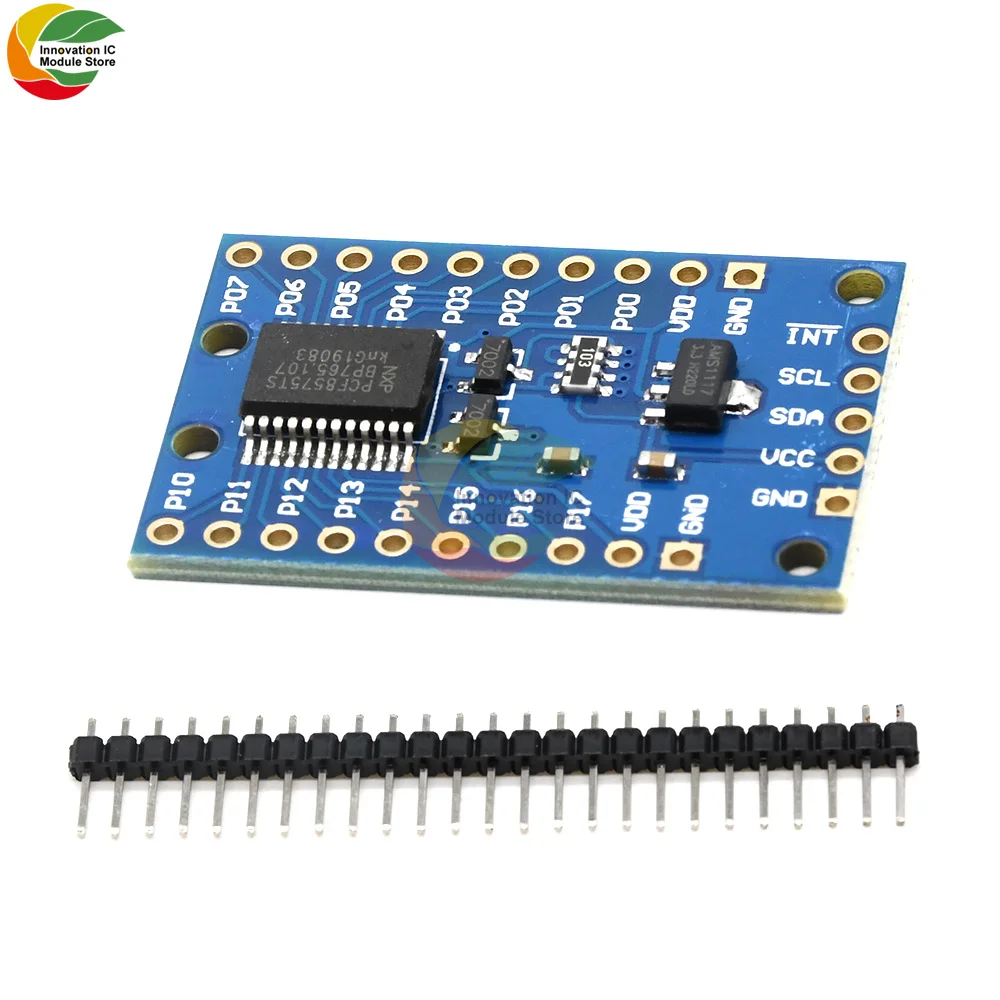

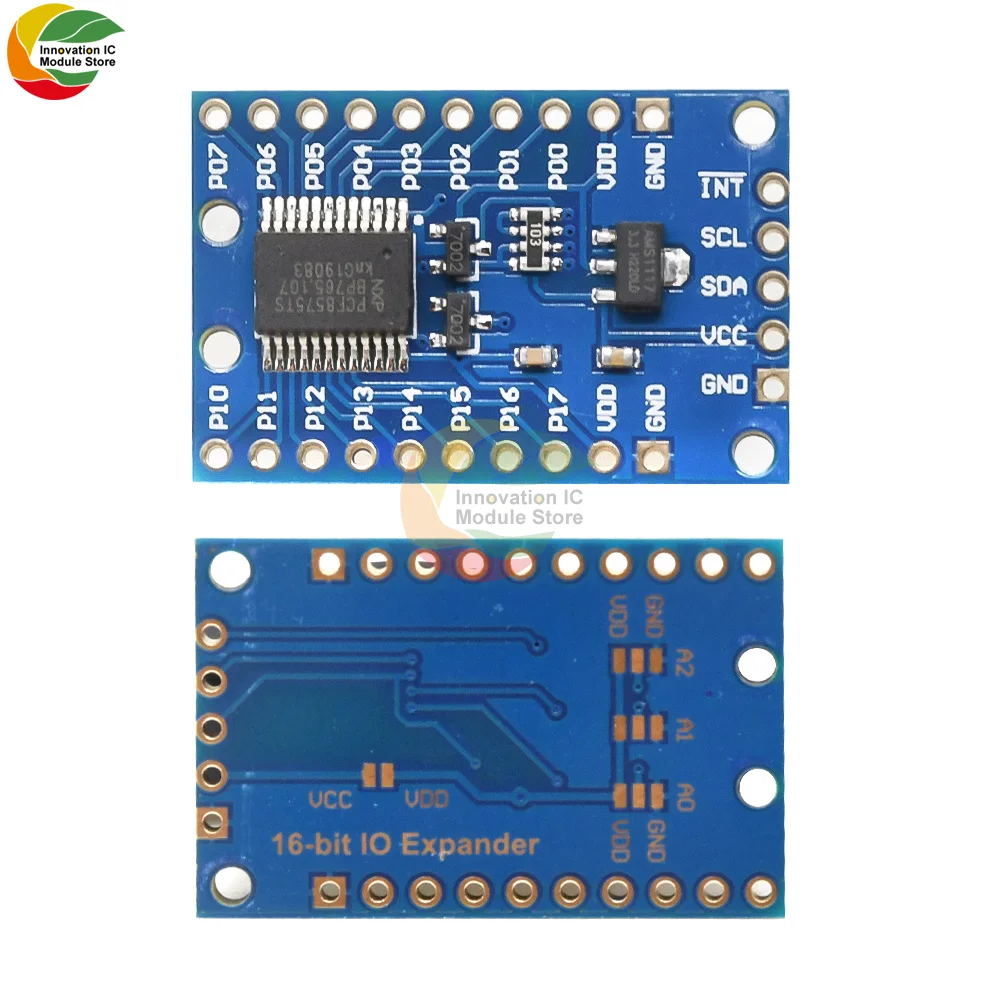

Плата расширения связи PCF8575TS IO, модуль постоянного тока 2,5-5,5 В, PCF8575 IIC I2C, 16 бит, применимый светодиодный релейный зуммер R3 с измерителем

Описание:

Истощены ли контакты ввода/вывода? Этот отличный модуль позволяет пользователю расширить до 16 ввода/вывода, используя только два ввода/вывода для управления.В PCF8575 управляется с помощью I2C интерфейс и включает в себя 16-bit почти двунаправленный вход/выход шпильки.

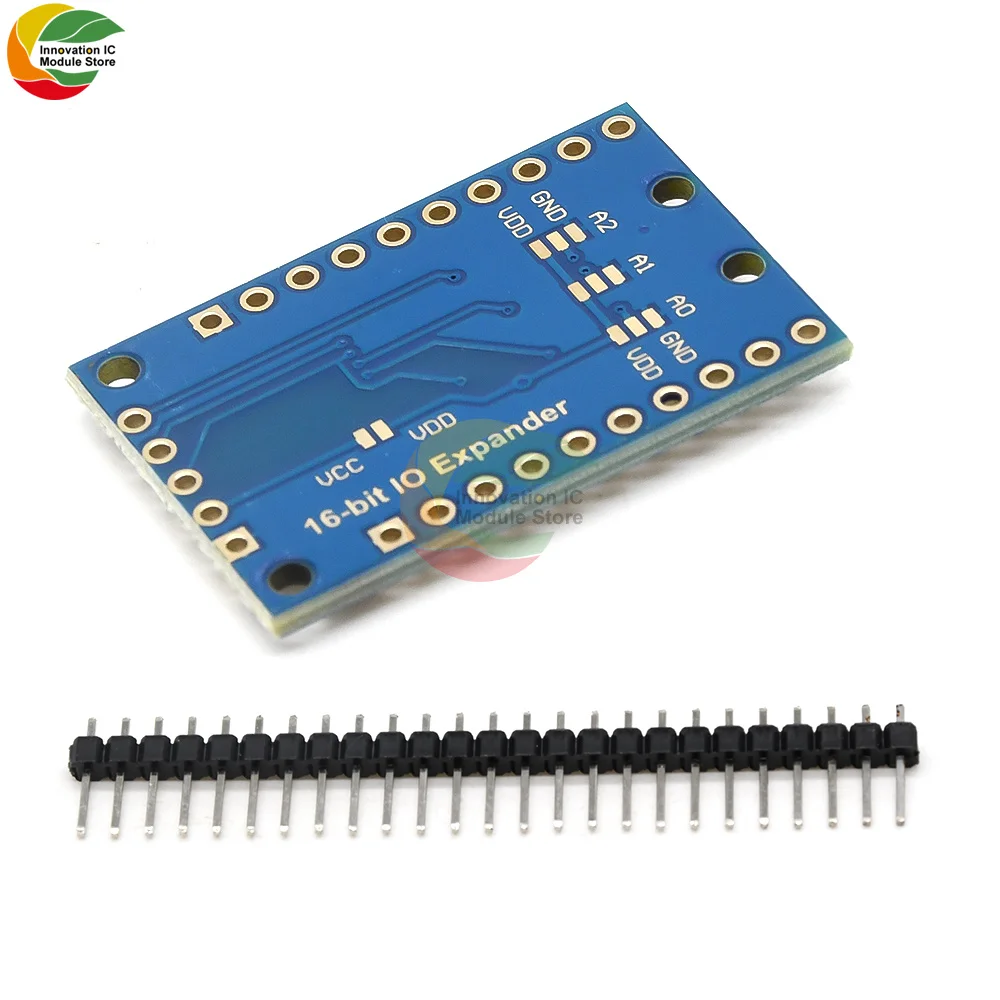

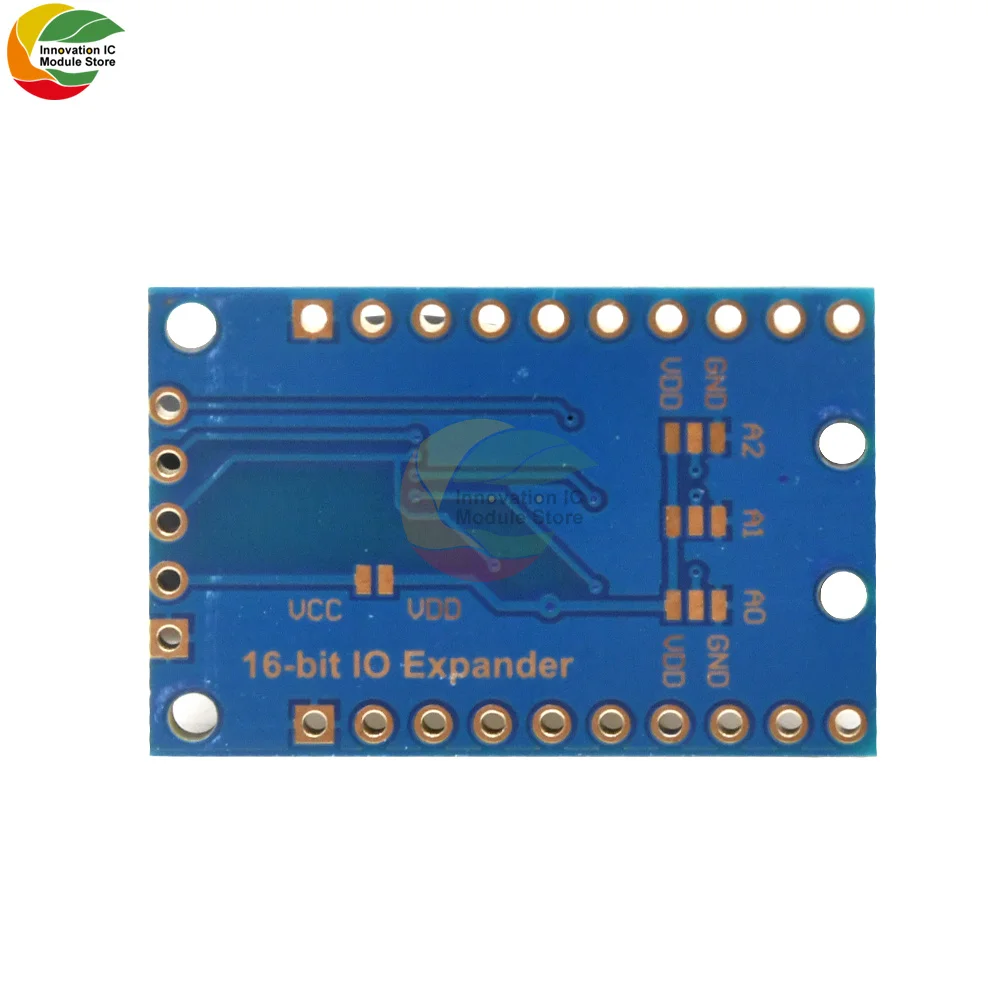

На борту 3,3 V преобразователь уровня цепи, в том случае, если вы этого не сделаете припоя тормозных колодок VCC-VDD, PCF8575 уровень 3,3 V. Если вы припаете его,Уровень будет таким же с VCC

Характеристика:

16 индивидуально адресуемых контактов.

Каждый штырь настраивается для ввода или вывода

Открытый выходной штырь прерывания слива для прерывания ввода.

Идеально подходит для UNO R3 и других MCUs для управления простым реле, зуммером, кнопкой, светодиодный.

Спецификация:

Тип: PCF8575

Рабочее напряжение: 2,5-5,5 V DC

Рабочий ток: 100 мА (макс.)

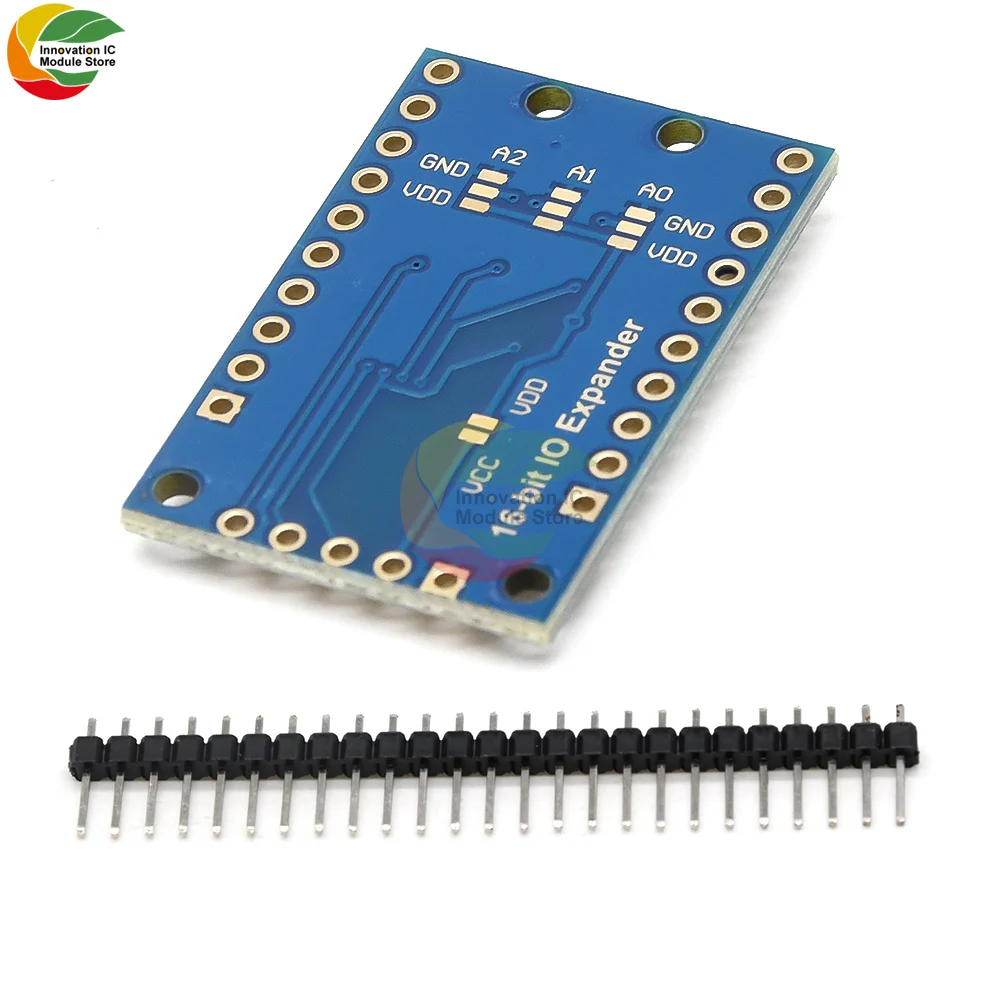

I2C Адрес: 0x20 (по умолчанию), может бытьМодифицированный пайки A1 и выбор колодки A2.

Размер: 4x2 1 см/1,57x0,83 дюйма

Скачать ip: http://www.winddeal.net/image2/tools/1A40590.rar

Посылка включает в себя:

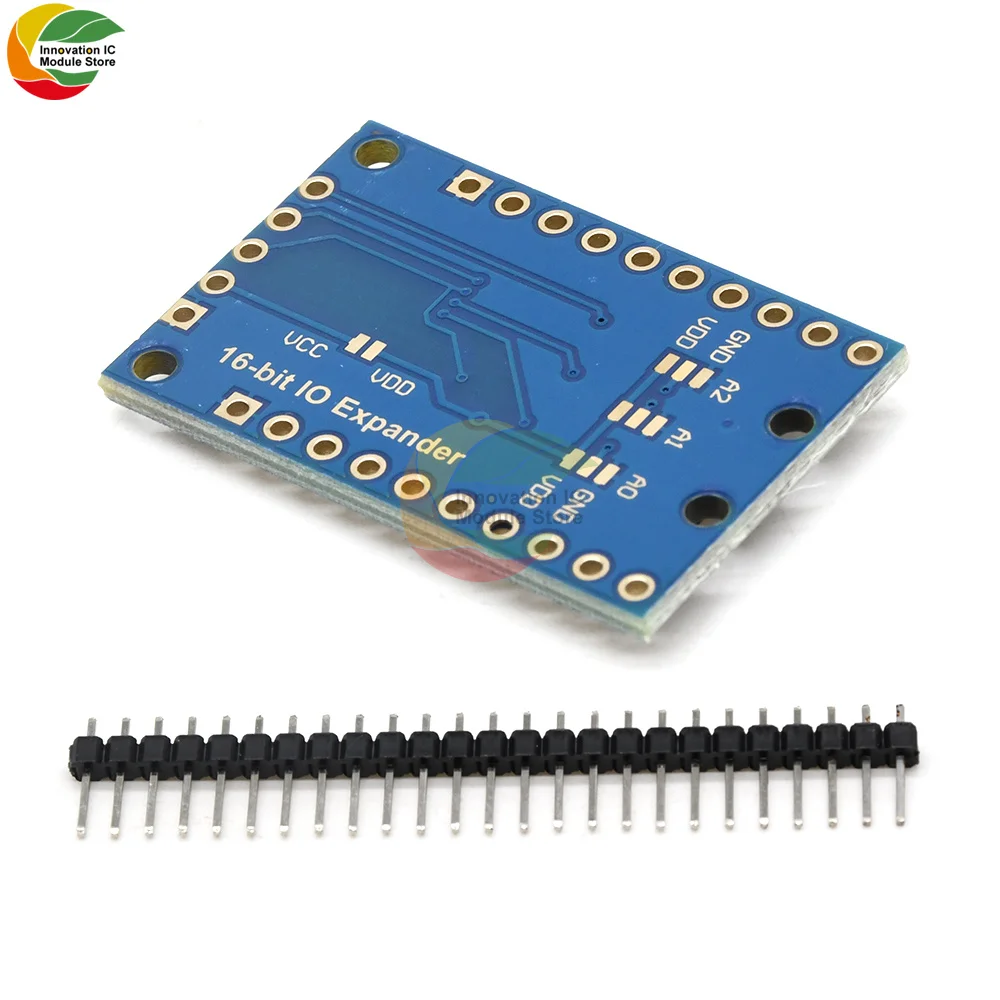

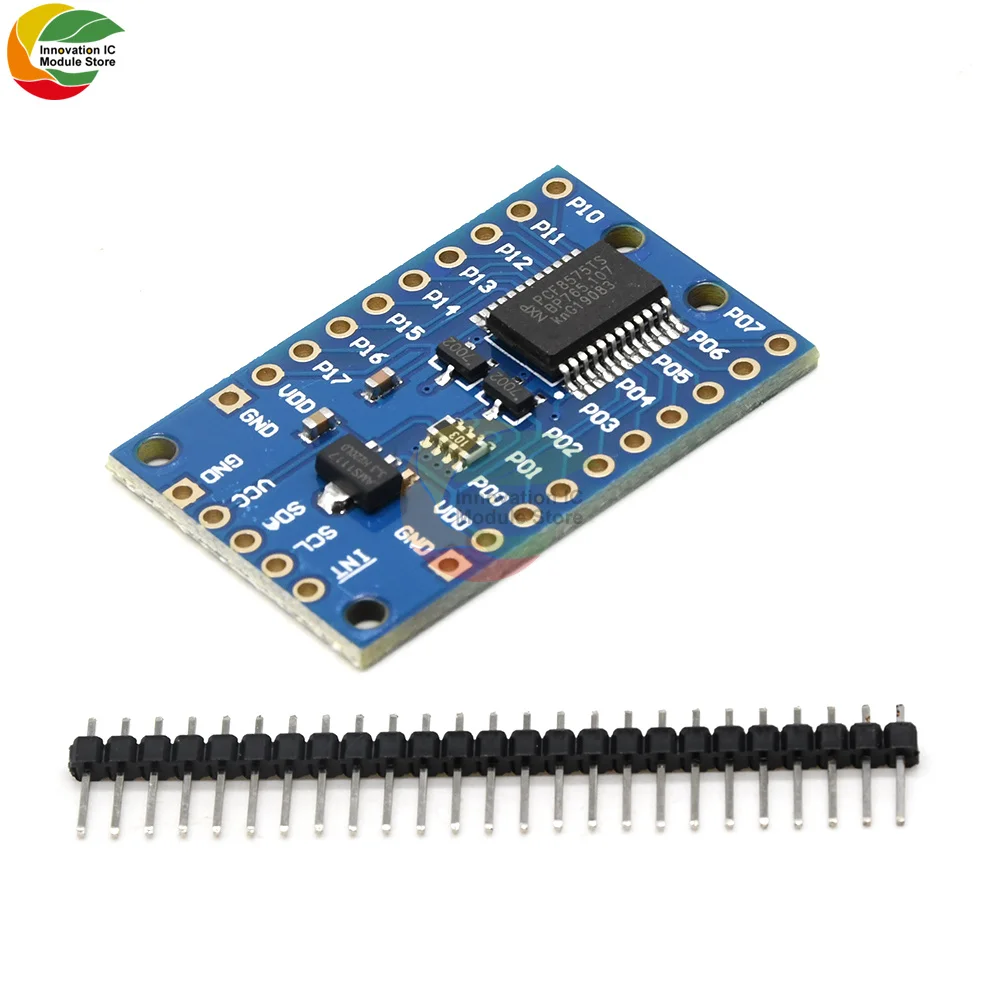

1 x модуль расширения интерфейса PCF8575 I2C для ввода/вывода
