Как использовать:

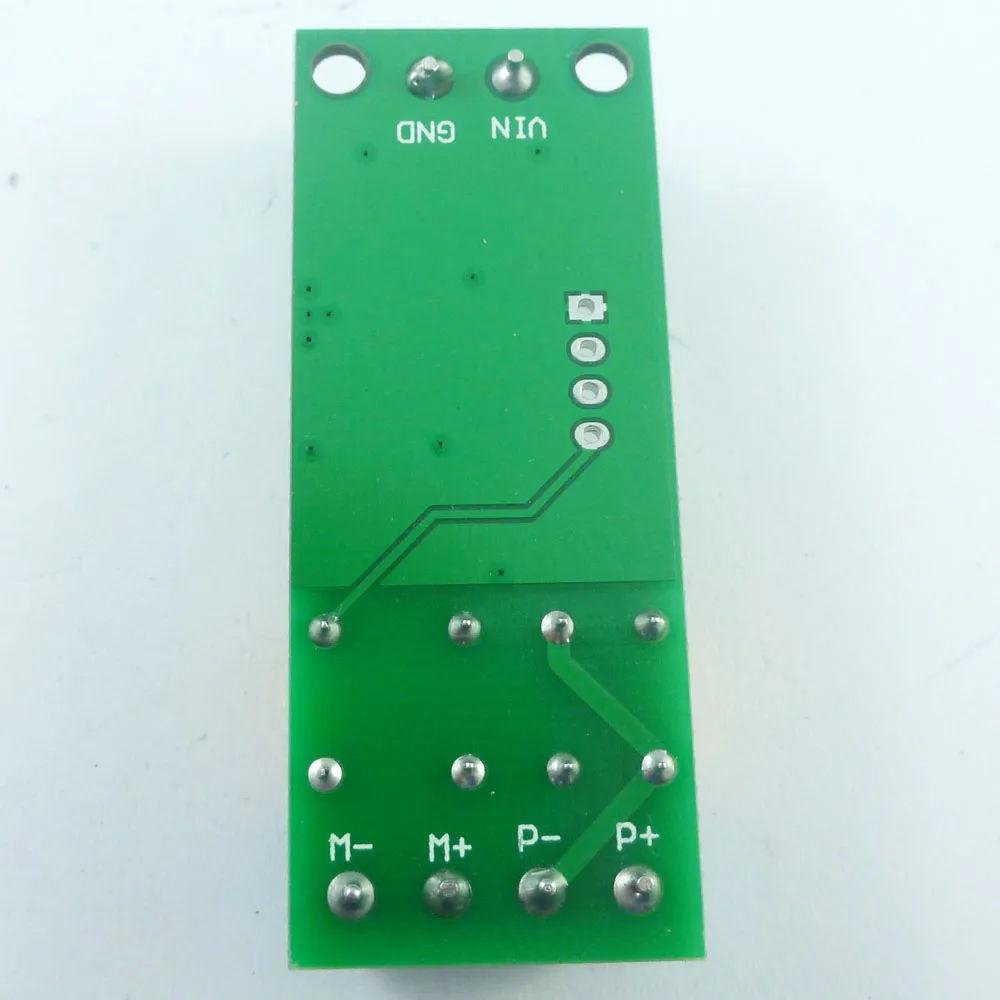

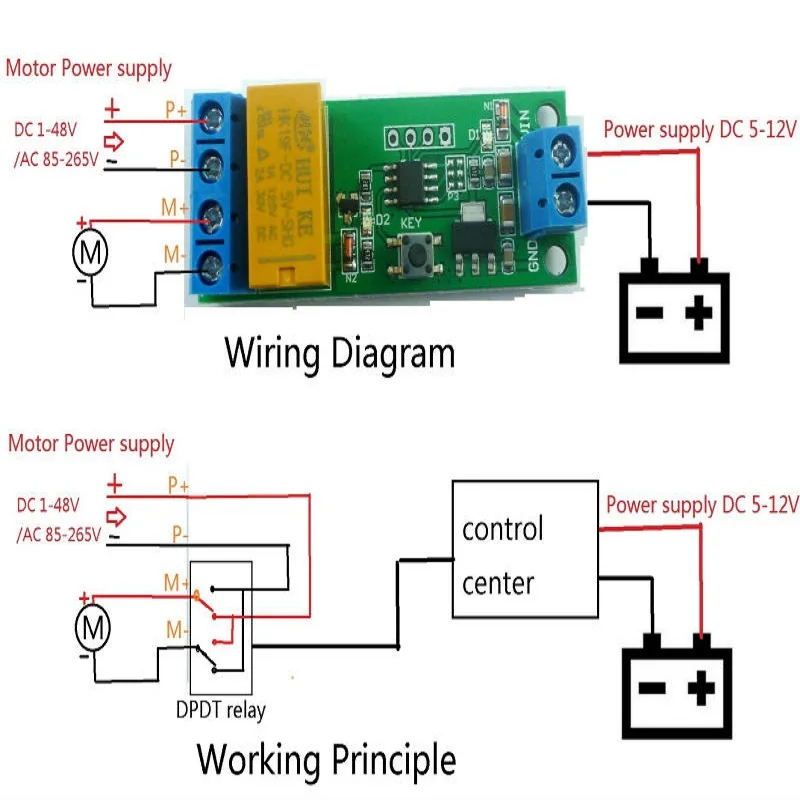

VIN подключен к положительному значению источника питания, GND подключен к отрицательному значению источника питания;
P + подключен к положительному значению источника питания двигателя, P-подключен к отрицательному значению источника питания двигателя;
M + M-подключаются к обоим концам двигателя

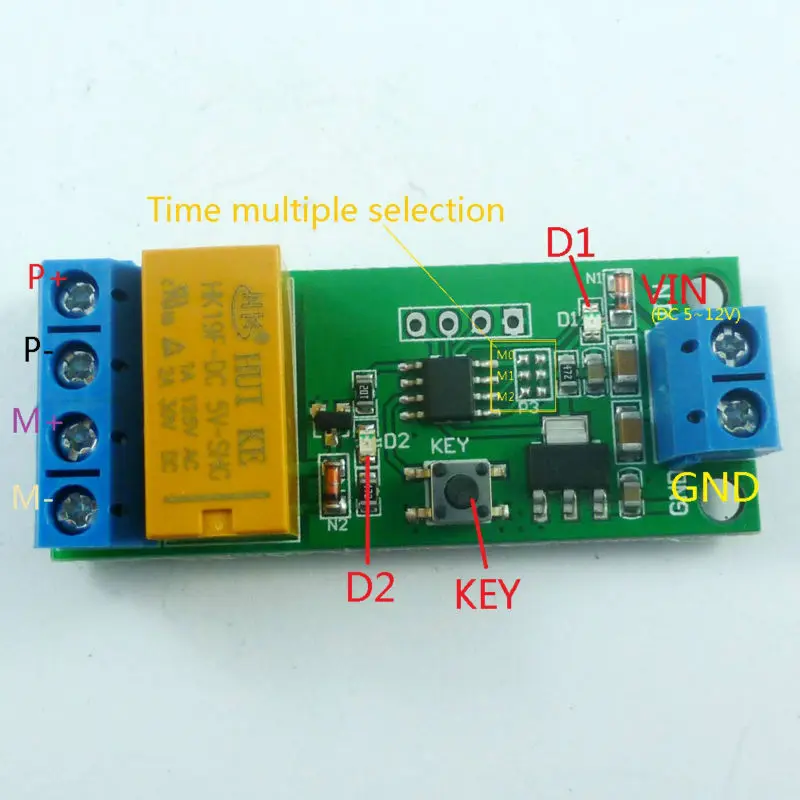

После питания D1 мигает 3 раза, D2 off, M + выход положительный, M-Выход Отрицательный, двигатель вперед; После задержки времени T1, D2 on, M + выход отрицательный, M-выход положительный, разворот двигателя; После задержки времени T2, D2 off, M + выход положительный, M-Выход Отрицательный, Двигатель вперед и так далее.
T1: указывает время задержки двигателя вперед, по умолчанию 0,1-5000 секунд регулируется (шаг 0,1 секунд)
T2: указывает время обратной задержки двигателя, регулируется по умолчанию 0,1-5000 секунды (шаг 0,1 секунды)

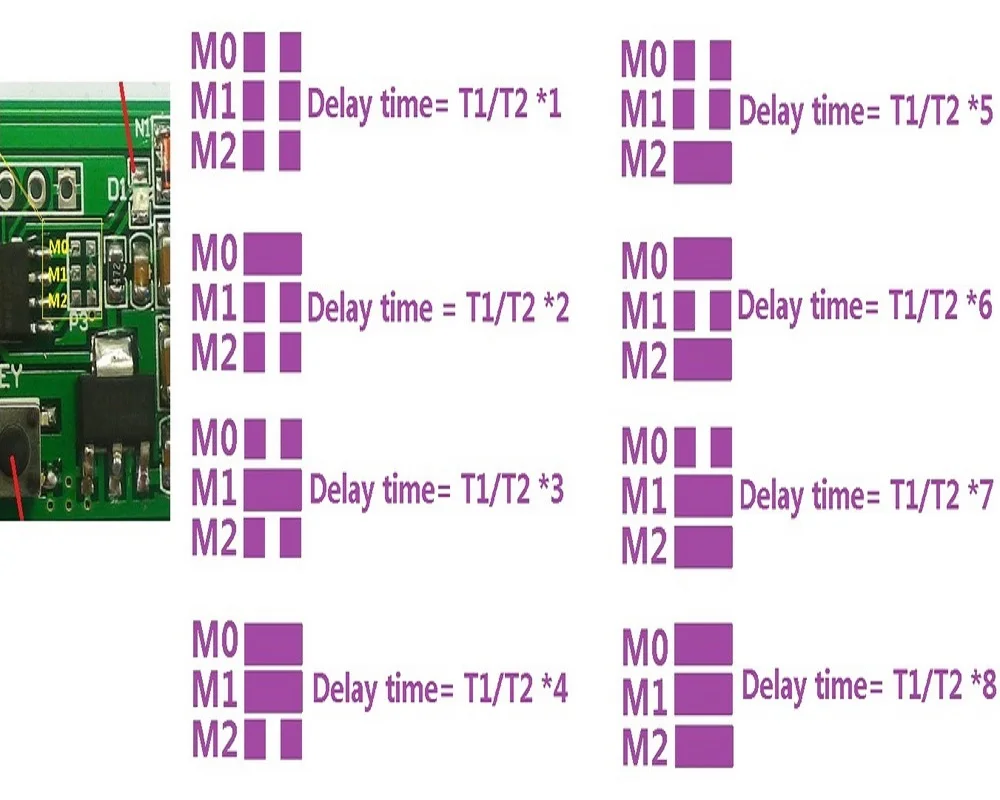

По настройкам «множественный выбор времени» максимальная задержка до 40000 секунд

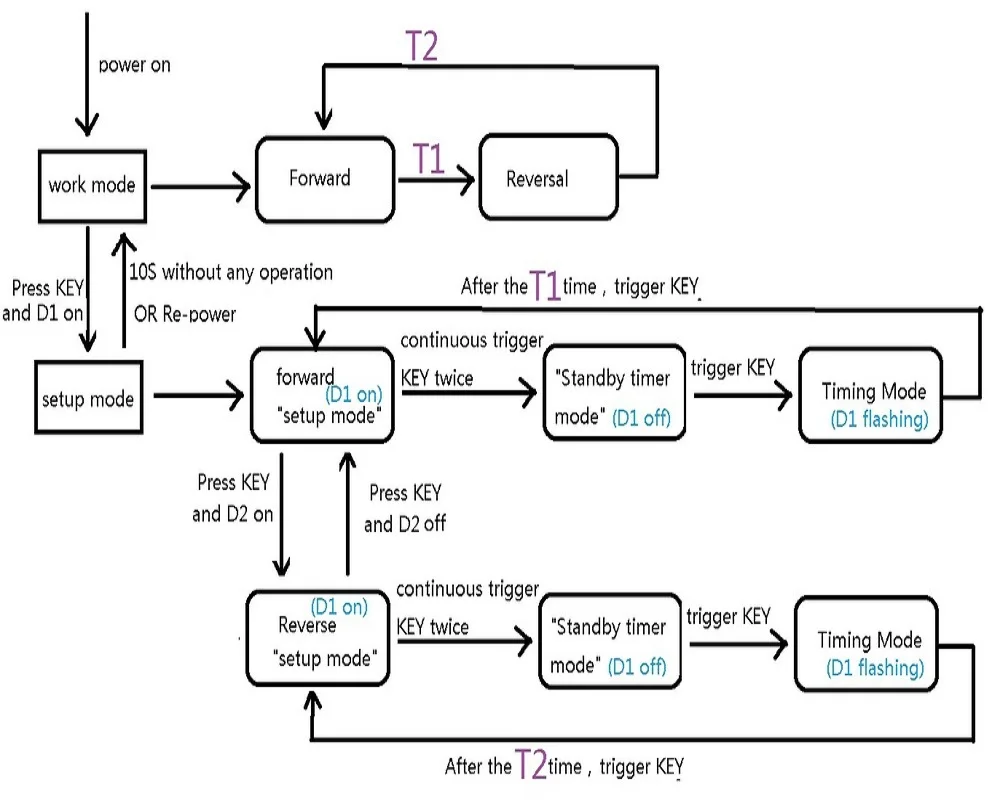

После питания D1 3 мигает, войдите в «режим работы»
D2 при развороте, D2 Выкл вперед
Нажмите и удерживайте кнопку в течение 2 секунд, D1 ВКЛ, войдите в режим настройки
D2 off, это «режим настройки вперед»
В режиме «настройки вперед» дважды нажимается кнопка непрерывного триггера, D1 Выкл, вход «Режим таймера в режиме ожидания»
В «режиме ожидания таймера» ТРИГГЕРНАЯ кнопка запуска времени (запись «режим времени»)
D1 мигание говорит о времени («режим синхронизации»)
Кнопка триггера снова для остановки часов (выход из режима синхронизации)
D1 время мигания-это время прямого хода (T1)
Нажмите и удерживайте кнопку в течение 2 секунд, включите D2, войдите в обратный режим настройки
В обратном «режиме настройки» дважды нажимается кнопка непрерывного триггера, D1 off, вход «режим ожидания таймера»
В «режиме ожидания таймера» ТРИГГЕРНАЯ кнопка запуска времени (запись «режим времени»)
D1 мигание говорит о времени («режим синхронизации»)
Кнопка триггера снова для остановки часов (выход из режима синхронизации)
D1 время мигания-обратное время (T2)
До сих пор установлено время прямого хода (T1) и Обратного времени (T2)
Повторное включение в «рабочем режиме»
