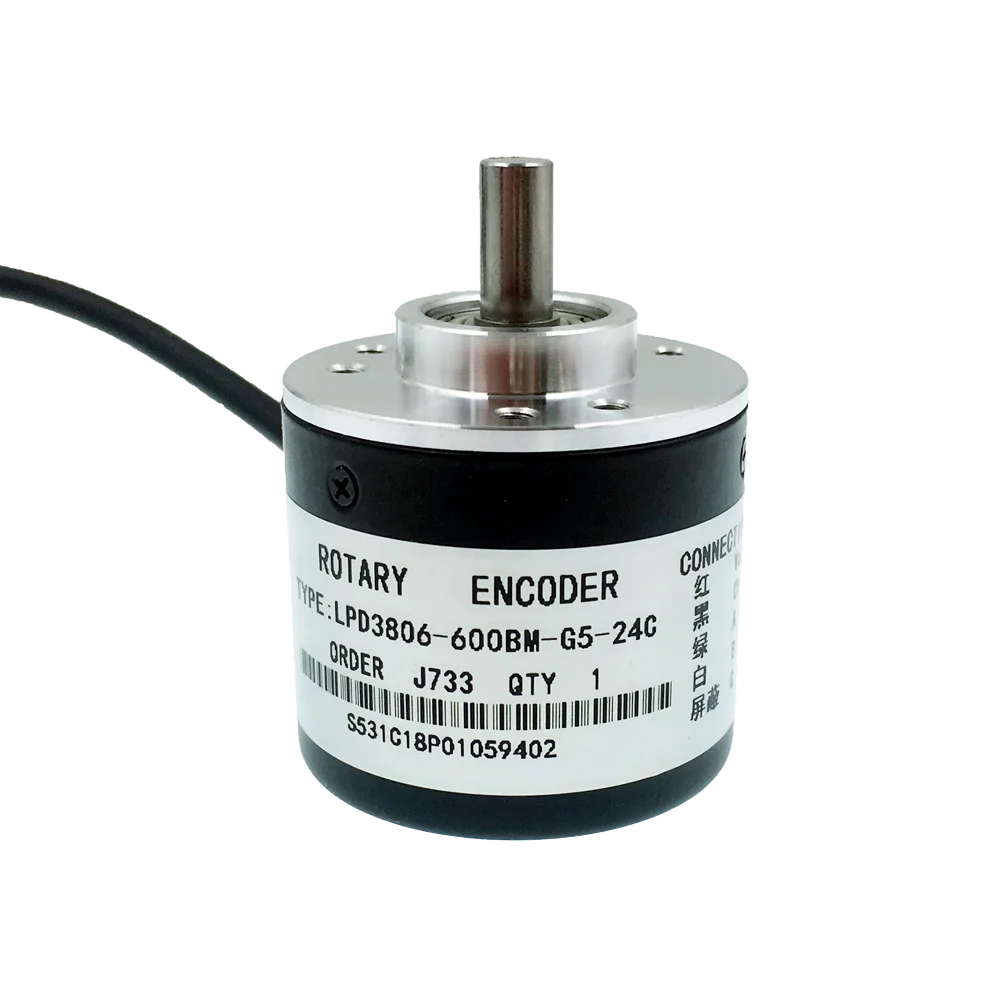

LPD3806-600BM-G5-24C - инкрементный роторный энкодер на 600 импоб

Инкрементный Реверсивный датчик вращения-600 (модель lpd3806-600bm-g5-24c).

Датчик преобразует вращение оси в два импульсных сигнала, на котором вы можете определить направление и угол вращения. Для подключения этого датчика контроллер должен иметь специальный двухфазный вход.

Датчик позволяет создать систему для измерения и индикации углового и линейного движения, а также автоматизации технологических процессов различного машинного оборудования.

Датчик имеет два выхода с открытым коллектором. Чтобы увидеть сигналы, выходы должны быть подключены через резисторы около 1-2 ком к положительному полюсу источника питания.

На выходах формируются импульсные последовательности, Смещенные на 90 градусов, что позволяет определить направление вращения.

Один полный «шаг» состоит из 4 баров, каждый из которых имеет изменение сигнала. Контроллер может увеличить Разрешение датчика до 1600 импульсов за один поворот и таким образом значительно повысить точность измерения.

Характеристики роторного кодировщика-600

Lpd3806-600bm-g5-24c датчика модели

Выбор цифрового выхода 600 imp/OBOR

Максимальная скорость вращения 5000 об/мин

Напряжение питания 5 в .. 24 В

Тип выхода: NPN открытый коллектор

Выход грузоподъемность 27V/40mA

Диаметр оси 6,0 мм

Габаритные размеры датчика D38 x 54 мм

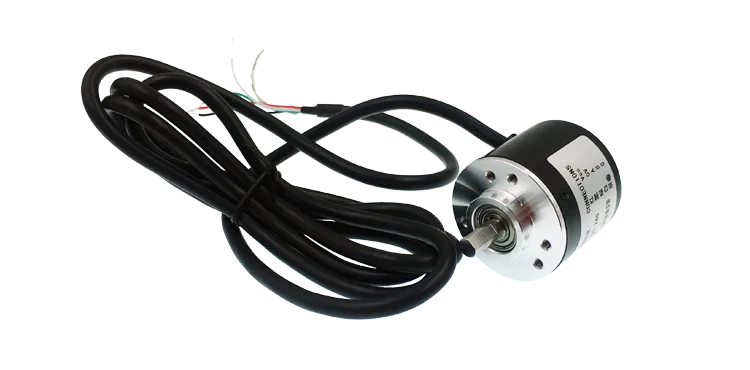

Длина кабеля 140 см

Полнота-датчик с кабелем

Контакты датчика роторного датчика-600

Общий провод черный

Плюс источник питания-красный

Выход Fasa_a-зеленый

Выход Fasa_b-белый

Кабель экран подключен к чехол
