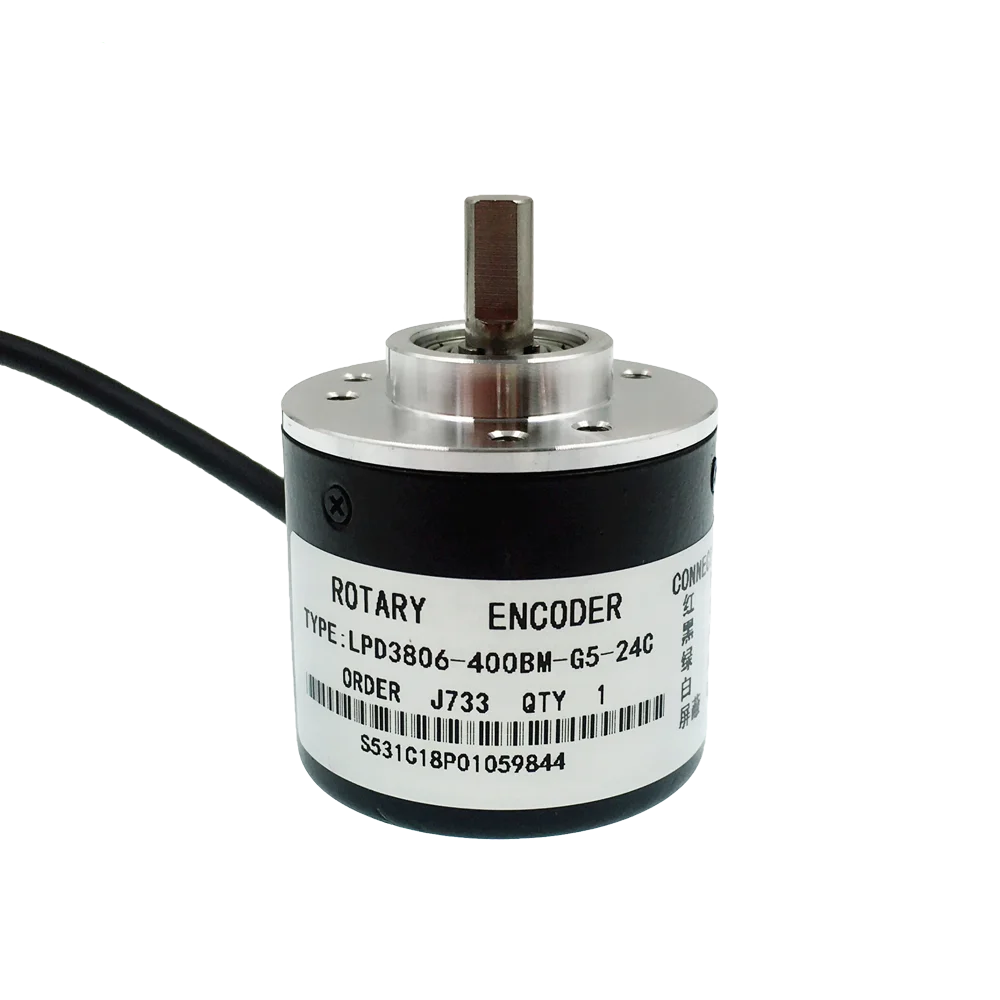

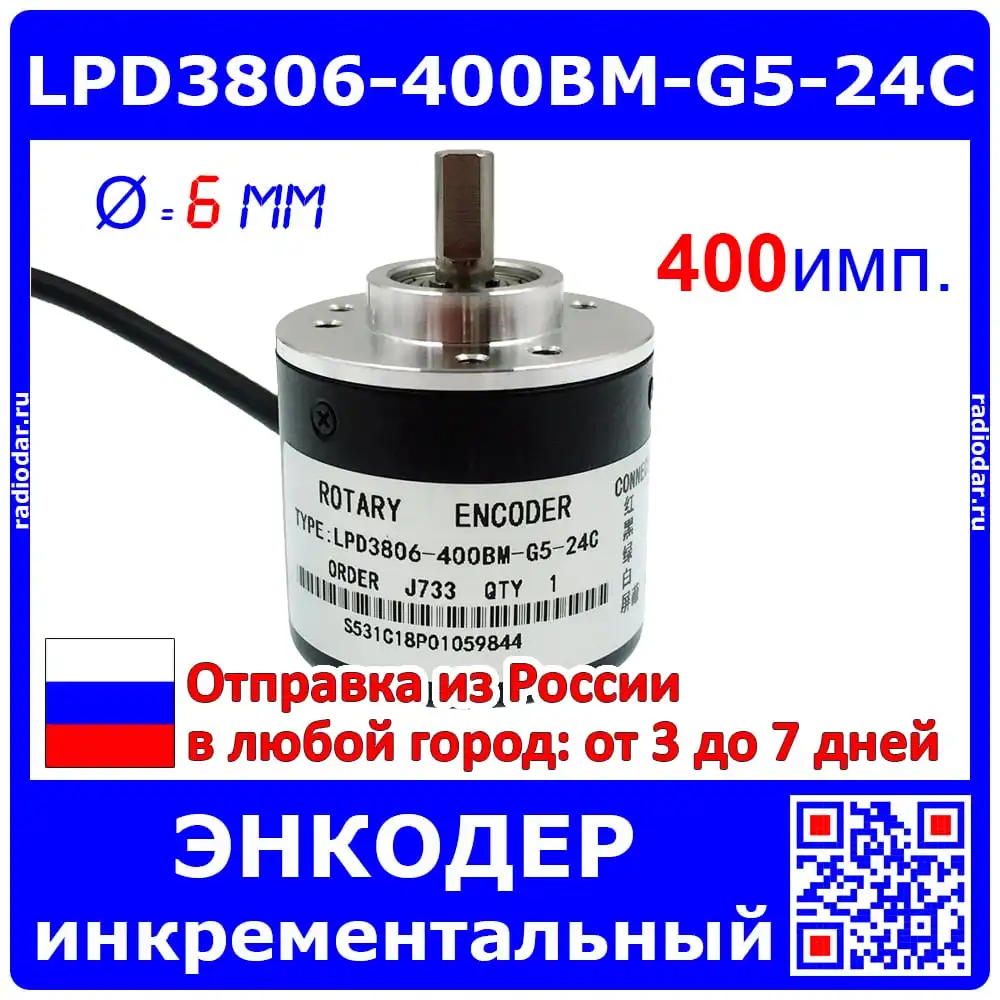

Инкрементный Реверсивный датчик вращения-400 (модель lpd3806-400bm-g5-24c).
Датчик преобразует вращение оси в два импульсных сигнала, на котором вы можете определить направление и угол вращения. Для подключения этого датчика контроллер должен иметь специальный двухфазный вход.
Датчик позволяет создать систему для измерения и индикации углового и линейного движения, а также автоматизации технологических процессов различного машинного оборудования.
Датчик имеет два выхода с открытым коллектором. Чтобы увидеть сигналы, выходы должны быть подключены через резисторы около 1-2 ком к положительному полюсу источника питания.
На выходах формируются импульсные последовательности, Смещенные на 90 градусов, что позволяет определить направление вращения.
Один полный «шаг» состоит из 4 баров, каждый из которых имеет изменение сигнала. Контроллер может увеличить Разрешение датчика до 1600 импульсов за один поворот и таким образом значительно повысить точность измерения.
Lpd3806-400bm-g5-24c датчика модели
Выбор цифрового выхода 400 imp/OBOR
Максимальная скорость вращения 5000 об/мин
Напряжение питания 5 в .. 24 В
Тип выхода: NPN открытый коллектор
Выход грузоподъемность 27V/40mA
Диаметр оси 6,0 мм
Габаритные размеры датчика D38 x 54 мм
Длина кабеля 140 см
Полнота-датчик с кабелем
Контакты датчика роторного датчика-400
Общий провод черный
Плюс источник питания-красный
Выход Fasa_a-зеленый
Выход Fasa_b-белый
Кабель экран подключен к чехол
