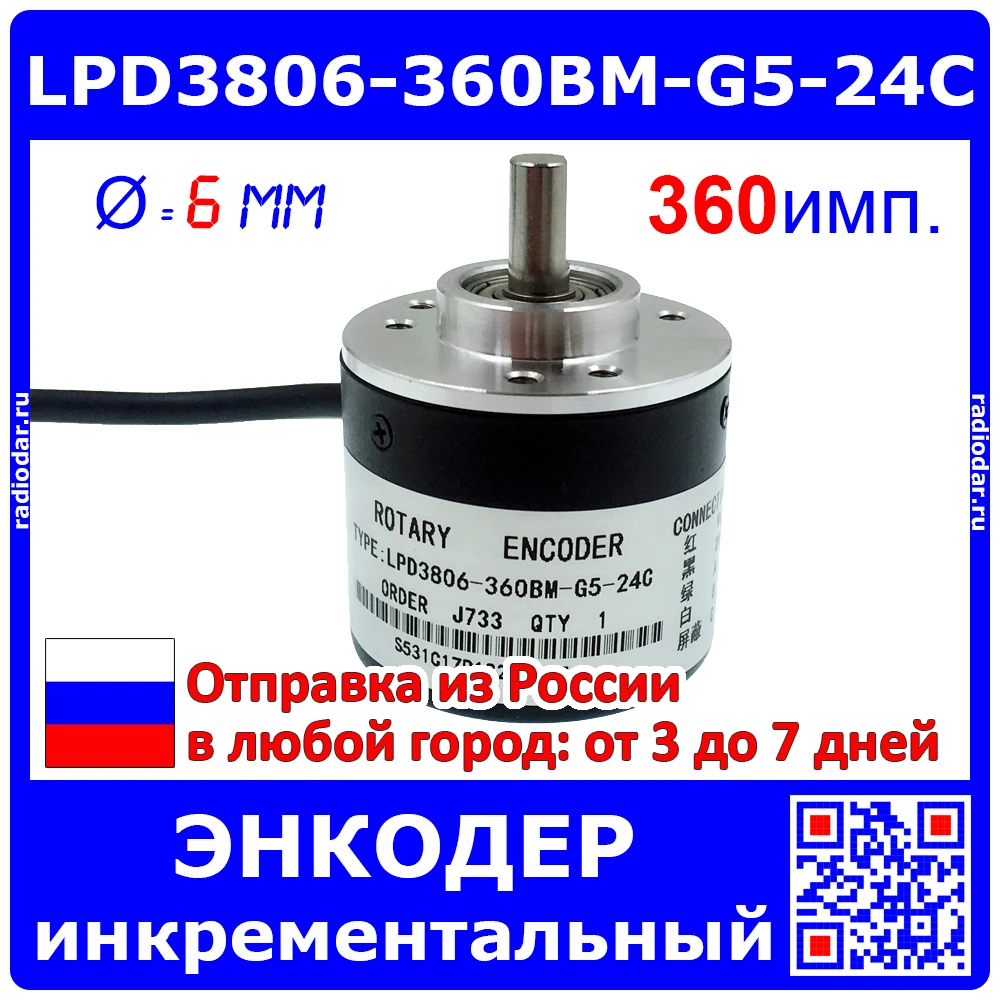

LPD3806-360BM-G5-24C - инкрементный роторный энкодер на 360 импоб

Инкрементный реверсивный датчик вращения Rotary Encoder-360 (модель LPD3806-360BM-G5-24C).

Датчик преобразует вращение оси в два импульсных сигнала, по которым можно определить направление и угол поворота. Для подключения этого датчика контроллер должен иметь специальный двухфазный вход.

Датчик позволяет создать систему для измерения и индикации углового и линейного перемещения, а также автоматизировать технологические процессы различного станочного оборудования.

Датчик имеет два выхода с открытым коллектором. Чтобы увидеть сигналы, выходы необходимо подключить через резисторы около 1-2 кОм к положительному полюсу источника питания.

На выходах формируются импульсные последовательности, сдвинутые на 90 градусов, что позволяет определить направление вращения.

Один полный “шаг” состоит из 4 тактов, на каждом из которых происходит изменение сигнала. Контроллер может увеличить дискретность датчика до 1600 импульсов на оборот и таким образом, существенно увеличить точность измерения.

модель датчика LPD3806-360BM-G5-24C

дискретность цифрового выхода 360 имп/обор

максимальная скорость вращения 5000 об/мин

напряжение питания 5V..24V

тип выходов: NPN открытый коллектор

нагрузочная способность выходов 27V/40mA

диаметр оси 6,0 мм

габаритные размеры датчика d38 x 54мм

длина кабеля 140 см

комплектность - датчик с кабелем

Назначения выводов датчика Rotary Encoder-360

ОБЩИЙ провод - ЧЕРНЫЙ

Плюс питания - КРАСНЫЙ

Выход ФАЗА_А - ЗЕЛЕНЫЙ

Выход ФАЗА_B - БЕЛЫЙ

Экран кабеля соединен с корпусом
