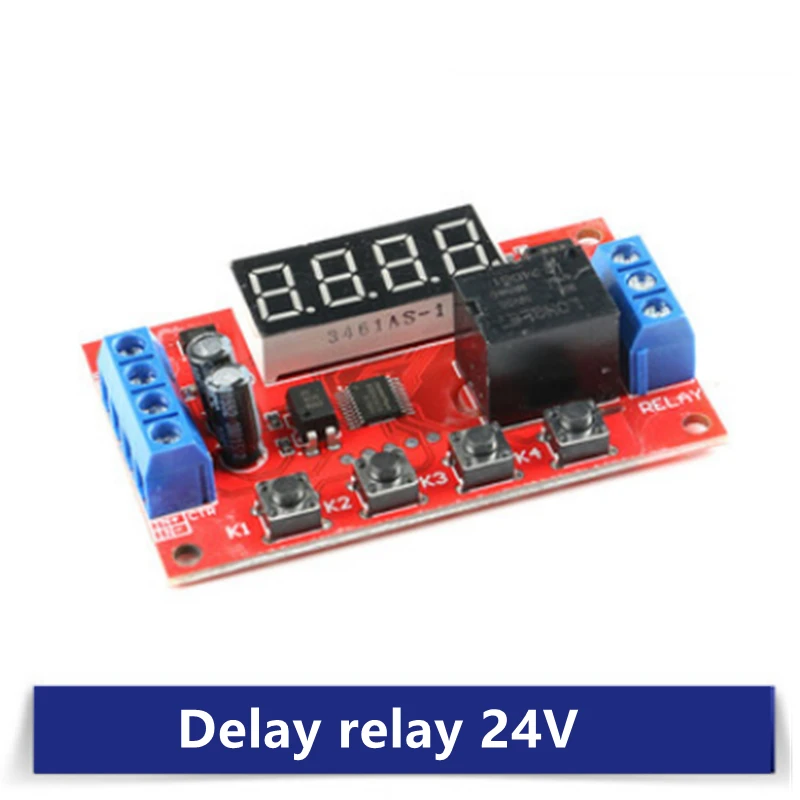

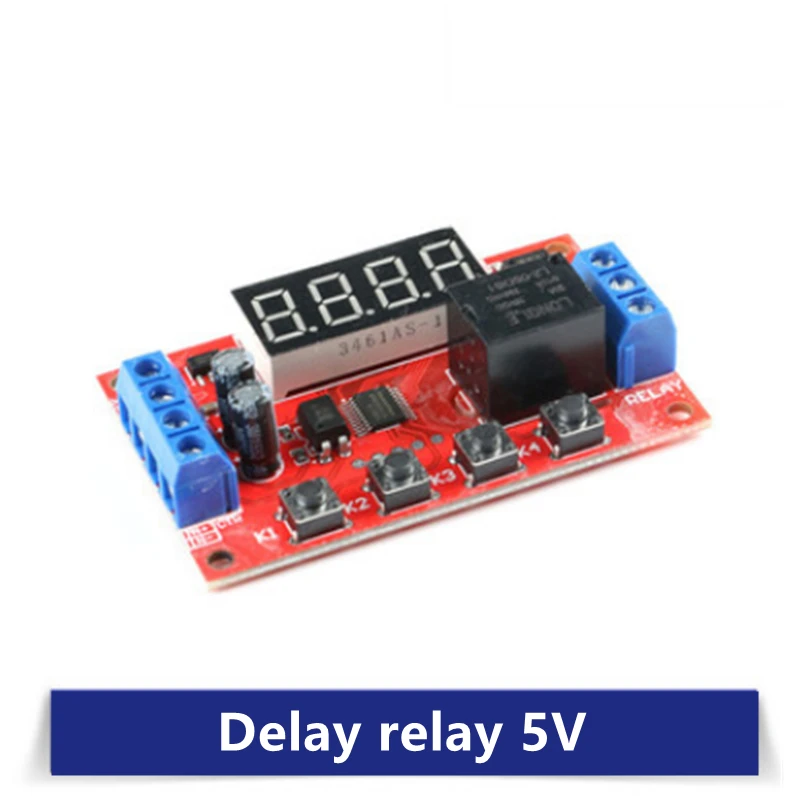

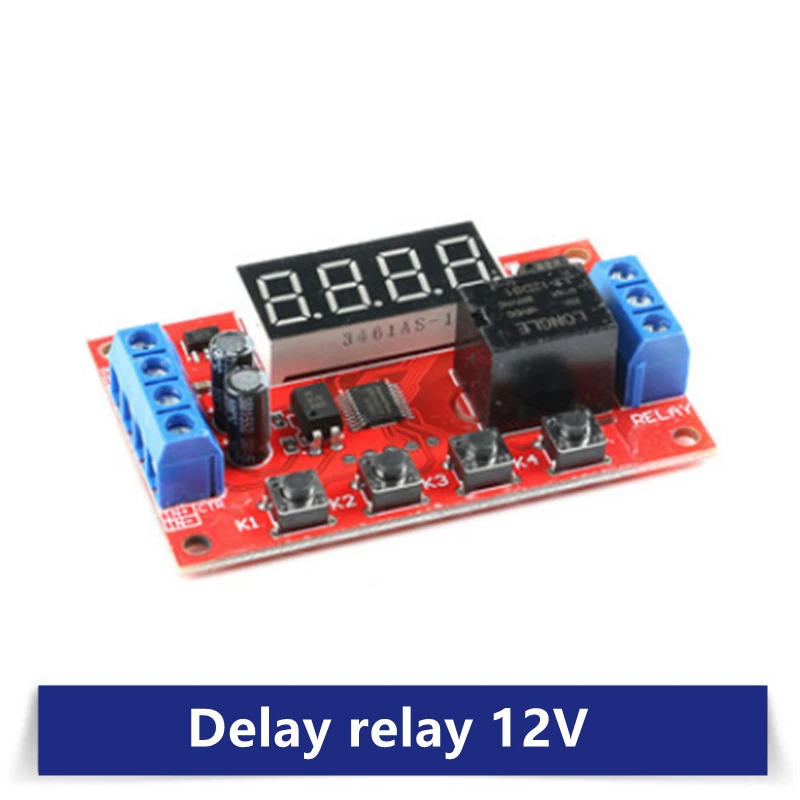

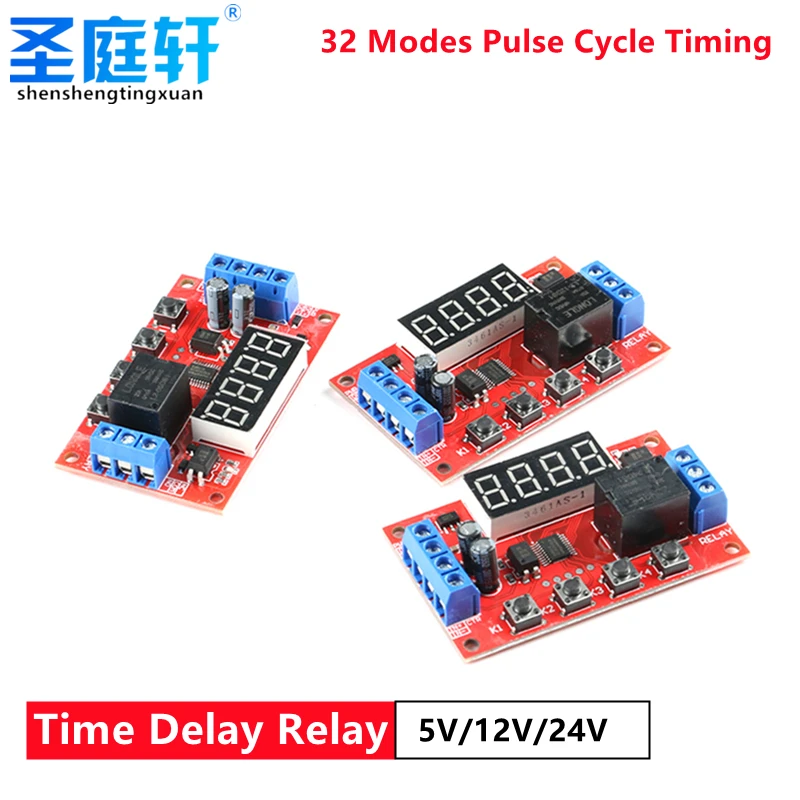

Регулируемый релейный модуль с задержкой времени, 5 В, 12 В, 24 В, 10 А, 32 режима, светодиодный цифровой триггер, таймер, переключатель, импульсный цикл

Описание товара

Многофункциональный модуль управления реле разработан специально для пользователей с множеством различных потребностей. Он использует микроконтроллер в качестве основного блока управления и поддерживает 32 функции, и пользователи могут использовать соответствующие конкретные функции в соответствии с реальными потребностями. Его можно применять для управления водяным насосом, управления двигателем, управления световой полосой, управления соленоидным клапаном и так далее.

1. Совершенно новое обновление, функция модуля увеличена до 32 видов для удовлетворения потребностей большего количества приложений.

2. Функция анти-обратного подключения источника питания не повредит модуль из-за неправильного подключения источника питания.

3. Точность таймера до 0,01 секунды. 0,1 секунды (минимум) ~ 999 минут (максимум) опционально

4. Низкое энергопотребление и настройки энергосбережения, вы можете выключить Область отображения.

Параметры продукта:

Название товара: Многофункциональное реле задержки

Номер реле V: DC5V/12V/24V опционально

Входное напряжение: версия 5 В: источник питания 5 в постоянного тока; Версия 12 В: источник питания 12 В постоянного тока; Версия 24 В: источник питания 24 В постоянного тока

Выходная нагрузка: в пределах 30 В постоянного тока, максимум 10 А. В пределах 250 В переменного тока максимум 5 А.

Триггерный сигнал: версия 5 В (высокий уровень: 5 В); Версия 12 В (высокий уровень: 12 В), версия 24 В (высокий уровень: 24 В) низкий уровень-0 В.

Ток покоя: 20 мА

Рабочий ток: 60 мА

Рабочая температура: -25 ℃-85 ℃

Память отключения питания: Да

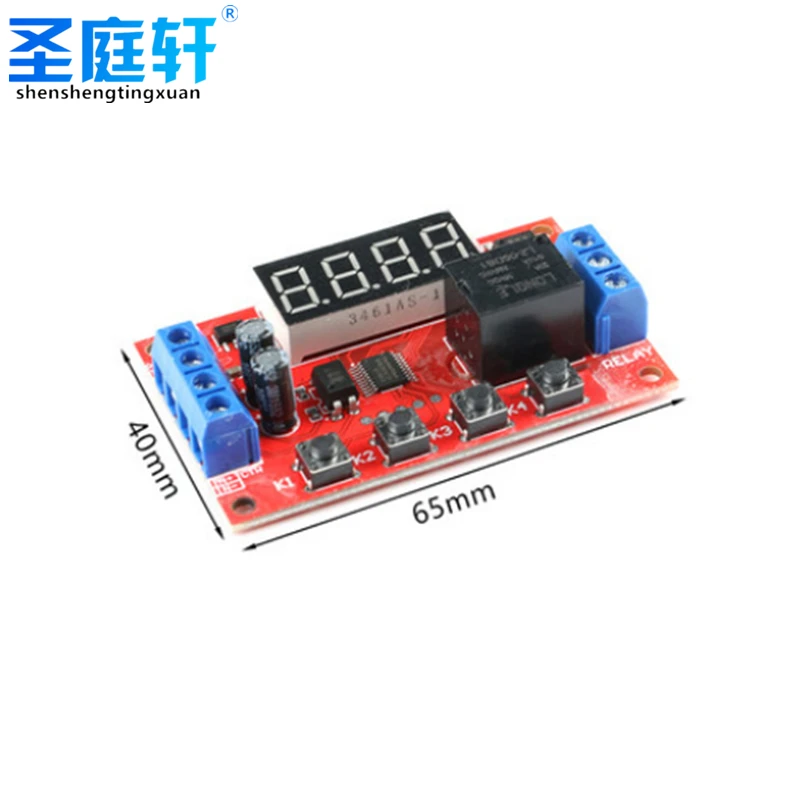

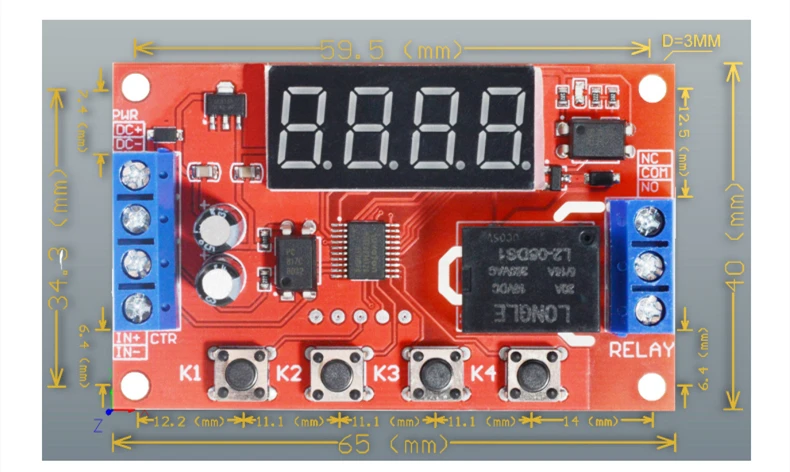

Вес изделия: ≈ 26 г, размер изделия: Длина 65, ширина 34,3, Высота 17,5 (мм)

Ручное измерение только для справки, фактический размер зависит от фактического продукта

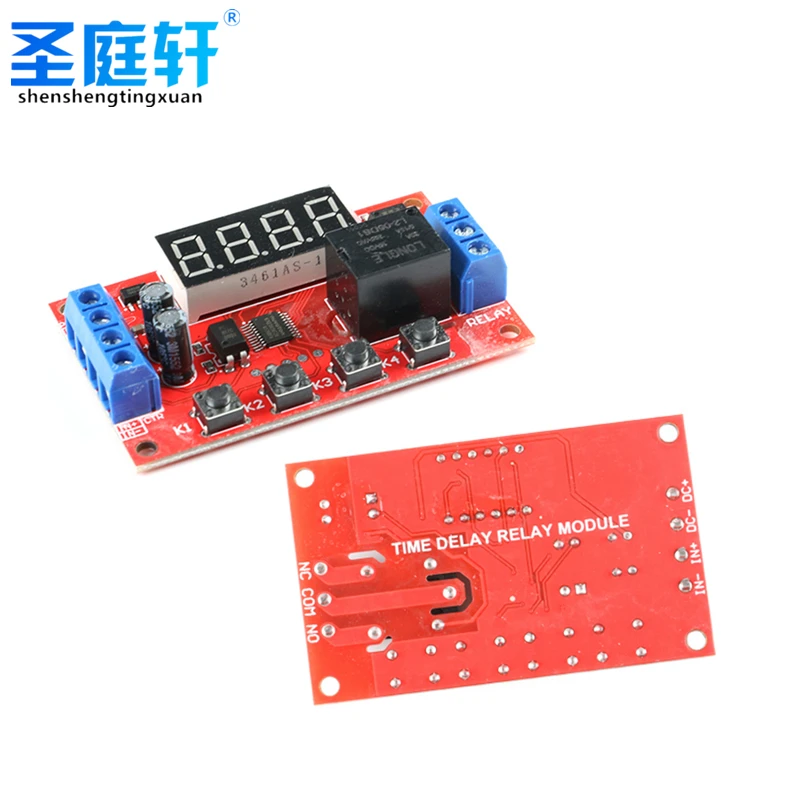

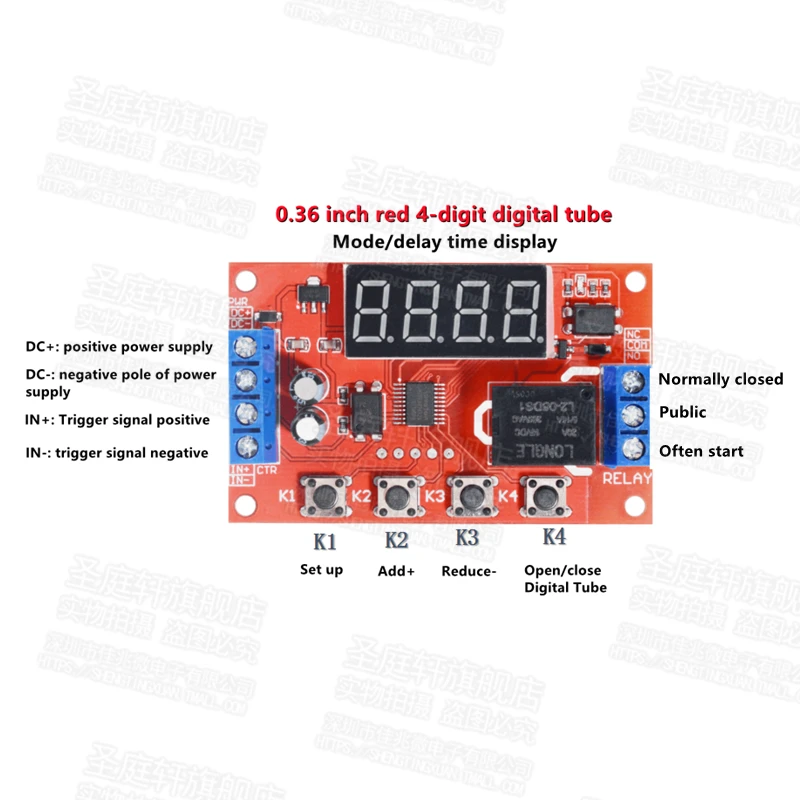

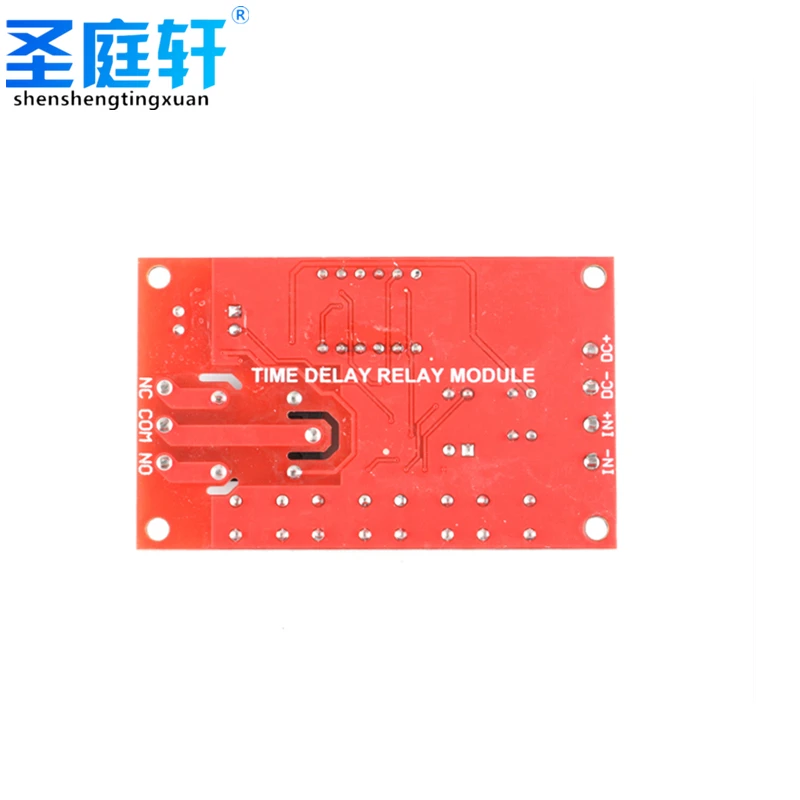

Описание штифта

DC +: положительный входной источник питания постоянного тока

DC-: вход отрицательного полюса источника питания постоянного тока

IN +: клемма входного положительного сигнала

IN-: отрицательная клемма входного сигнала

NO: нормально открытый интерфейс клеммы реле. Когда реле закрыто, оно короткое подключение к COM, и оно приостанавливается, когда оно не закрыто;

COM: релейный общий терминальный интерфейс

NC: нормально замкнутый интерфейс реле. Когда реле не закрыто, оно коротко подключается к COM, а когда оно закрыто, оно приостанавливается;

Советы:

1. Пожалуйста, выберите требуемую версию номера V (в соответствии с вышеуказанной разницей идентификации реле, реле имеет мгновенную версию 5 В), чтобы избежать неправильной покупки.

2. Релейный выход представляет собой пассивный контакт без выходного тока, который управляет функцией включения-выключения линии.

3. Пожалуйста, введите триггерное напряжение строго в соответствии с выбранной версией

Инструкции по использованию:

Режим работы (32 типа):

P-11: режим пробежки, подтяжка сигналом, отключение без сигнала.

P-12: режим самоблокировки, состояние реле переворачивается один раз после каждого триггера.

P-13: после срабатывания реле втягивается и отключается после задержки времени а; Срабатывание недействительно во время задержки.

P-14: после срабатывания реле втягивается и выключается после задержки времени; Срабатывает и повторно запускается во время задержки.

P-15: после срабатывания реле втягивается и выключается через задержку времени а; Накопительное время срабатывает во время задержки.

P-16: после срабатывания реле втягивается и отключается после задержки времени; Триггеры сбрасываются во время задержки (реле отключается).

P-17: после срабатывания реле закрывается во время длительности сигнала, входной сигнал исчезает, и он отключается после задержки времени; В период задержки, реле срабатывает снова и продолжает ковырять, и время останавливается до тех пор, пока последний сигнал не исчезнет, И время задержки после отключения.

P-18: после включения питания реле немедленно закроется и выключится через несколько секунд; До следующего включения питания.

P-21: подайте сигнал, и реле будет закрыто после задержки времени А.

P-22: подаёт непрерывный сигнал. По истечении времени А реле закрывается; Сигнал исчезает, а реле отключается.

P-23: Когда сигнал пропадает на протяжении более чем времени а, реле закрывается; При появлении сигнала реле отключается.

P-24: подаёт непрерывный сигнал. По истечении времени А реле будет закрыто; Если сигнал исчезает больше времени а, реле будет отключено.

P-25: подаёт непрерывный сигнал, по истечении времени A реле будет закрыто; Снова подаёт непрерывный сигнал, через раз A реле будет отключено

P-26: подайте сигнал, и реле будет отключено после его закрытия в течение некоторого времени; После того, как сигнал исчезнет, реле снова будет закрыто на секунду, а затем остановится

P-27: с импульсным сигналом (поднимающийся или падающий край) реле отключается, при этом нет импульсного сигнала. Реле включится через задержку (Непрерывный высокий или непрерывный низкий уровень считается без импульса).

P-28: после включения реле будет закрыто по истечении времени задержки А до выключения питания.

P-31: после включения питания реле подключится на некоторое время, отключится на время B, бесконечный цикл; Отключение останавливается.

P-32: есть непрерывный сигнал, реле замкнуто на время, отключено на время B, бесконечный цикл; Когда сигнал исчезает, цикл завершается.

P-33: подаст сигнал, реле потянет на время и отключится на время B, бесконечный цикл; Подаст другой сигнал для завершения цикла.

P-34: после включения питания, после задержки времени а, реле будет закрыто и будет отключено после закрытия времени B.

P-35: подайте сигнал, после задержки времени а реле будет закрыто и будет отключено после закрытия времени B.

P-36: подаёт непрерывный сигнал. По истечении времени А превышает время, реле закрывается, а реле закрывается по истечении времени в; Сигнал исчезает, таймер очищается, реле отключается.

P-37: при появлении сигнала реле автоматически отключается после закрытия времени a, а затем время B будет засчитано после отключения. Триггер сигнала недействителен в течение времени A + B.

P-38: при появлении сигнала реле автоматически отключается после закрытия времени а, а после отключения считается время B, он будет автоматически отключен после того, как время будет снова закрыто.

P-41: Нет действий при появлении сигнала; Срабатывает, когда сигнал пропадает; Реле втягивается и отключается после времени задержки А.

P-42: сигнал пропадает, реле будет закрыто по истечении времени задержки A; По истечении времени задержки B реле будет отключено.

P-43: сигнал пропадает, и реле закрывается после Превышения времени исчезновения A; Реле отключается после задержки времени B.

P-44: после включения реле подключится в течение некоторого времени и отключается в течение B времени; После цикла с реле отключится и остановится.

P-45: после включения питания никаких действий; После подачи сигнала реле подключается на время и отключается на время B; После цикла C раза, реле отключается и останавливается; При подаче сигнала происходит повторное выполнение.

P-46: после подачи сигнала более одного раза реле будет закрыто; Держать в закрытом состоянии; Выключение и остановка питания.

P-47: после подачи сигнала более одного раза реле будет закрыто; После того, как время B будет закрыто, оно будет отключено.

P-48: в режиме C, после непрерывного подачи сигнала более одного раза, реле будет замкнуто и отключено через время B.

Положение десятичной точки и ее таблицы описания единиц времени:

Десятичная точка x.xx находится в сотнях, а временной диапазон составляет 0,01 ~ 9,99 секунд

Xx. x Десятичная точка находится на десяти местах, а диапазон времени составляет 0,1 ~ 99,9 секунд

Xxx не имеет десятичной точки, а временной диапазон составляет 1 ~ 999 секунды

Ххх. Десятичная точка находится в месте, а временной диапазон составляет 1 ~ 999 минут

Выключите дисплей: в неустановленном состоянии нажмите K4, чтобы выключить дисплей, затем нажмите еще раз, чтобы включить его снова.

Описание рабочего параметра:

Нажмите и удерживайте кнопку K1, не отпуская, дисплей покажет P-xx через 2 секунды, нажмите K2 и K3, чтобы изменить Рабочий режим. После выбора рабочего режима Коротко нажмите кнопку K1, чтобы войти в настройки времени A, и на экране отобразится Axxx. В это время нажмите клавиши K2 и K3, чтобы изменить параметр A time. Короткое нажатие клавиш K2 и K3, чтобы добавить или вычесть 1, и долгое нажатие, чтобы быстро добавить или вычесть 10. Нажмите кнопку K4, чтобы установить положение десятичной точки. После установки времени A нажмите клавишу K1, чтобы установить время B, и на экране отобразится bxxx. В это время нажмите клавиши K2 и K3, чтобы изменить параметр времени B. Короткое нажатие клавиш K2 и K3, чтобы добавить или вычесть 1, и долгое нажатие, чтобы быстро добавить или вычесть 10. Нажмите кнопку K4, чтобы установить положение десятичной точки. После установки времени B снова нажмите клавишу K1, чтобы задать параметр C cycle number, и на экране отобразится Cxxx. В это время нажмите клавиши K2 и K3, чтобы изменить параметры номера цикла C, а клавиши K2 и K3 Коротко нажмите, чтобы добавить или вычесть 1, нажмите и удерживайте, чтобы быстро добавить или вычесть 10. После завершения настройки, Нажмите кнопку K1 в последний раз, чтобы выйти из состояния настроек и сохранить все параметры.
