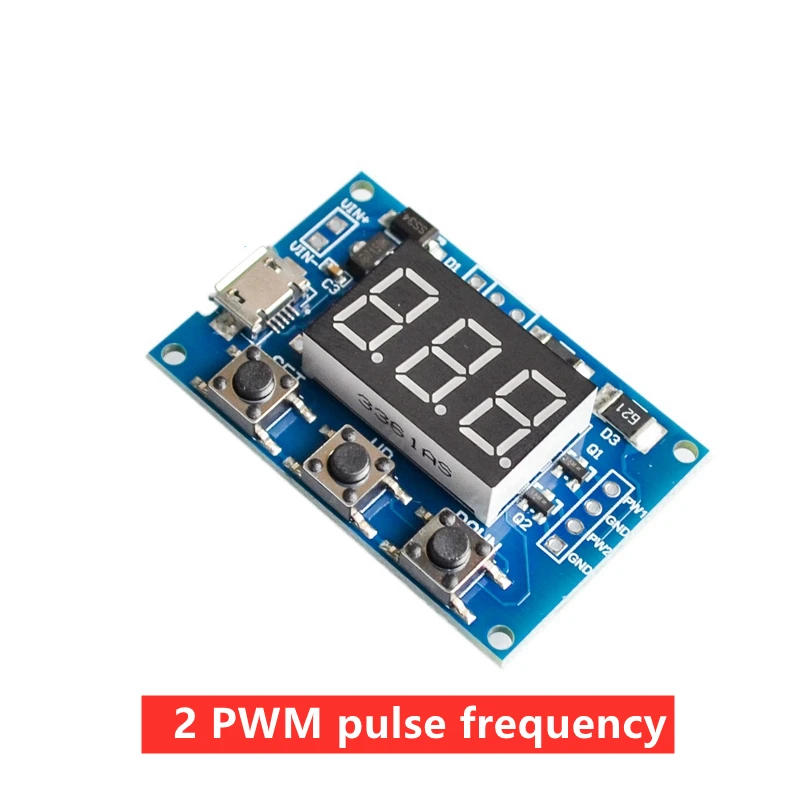

Модуль с регулировкой частоты импульсов 2 PWM, прямоугольный генератор сигналов, шаговый двигатель

Основные характеристики модуля:

1. Два независимых выхода ШИМ, частоту и рабочий цикл можно установить отдельно;

2. Широкий частотный диапазон и высокая точность;

3. Последовательная связь возможна

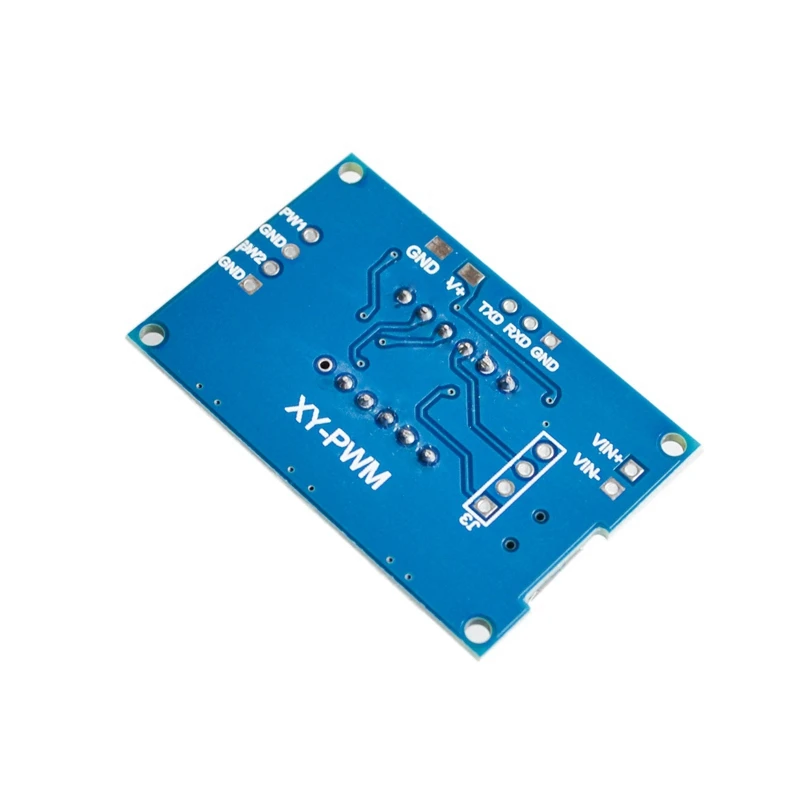

Размеры: 41*28 мм Толщина: 1,6 мм

1. Описание модуля

Два независимых выхода ШИМ, частоту и рабочий цикл можно установить отдельно;

Частота делится на три диапазона:

1. XXX (без десятичной точки): малая единица измерения составляет 1 Гц, а диапазон значений-1 Гц ~ 999 Гц;

2. X (Десятичная точка находится на десятом месте): Малая единица измерения составляет 0,1 кГц; Диапазон значений составляет 0,1 кГц ~ 99,9 кГц

3. X.x. (три цифры имеют десятичную точку): маленькая единица измерения-1 кГц; Диапазон значений-1 кГц ~ 150 кГц

Например, отображение частоты: 100 означает, что импульс ШИМ на выходе 100 Гц;

54,1 означает, что ШИМ выдает импульс 54,1 кГц;

1.2.4. Указывает на то, что импульс PWM на выходе 124 кГц

Диапазон значений рабочего цикла: 0 ~ 100;

Три диапазона частот имеют один рабочий цикл, все установленные параметры сохраняются после отключения питания
