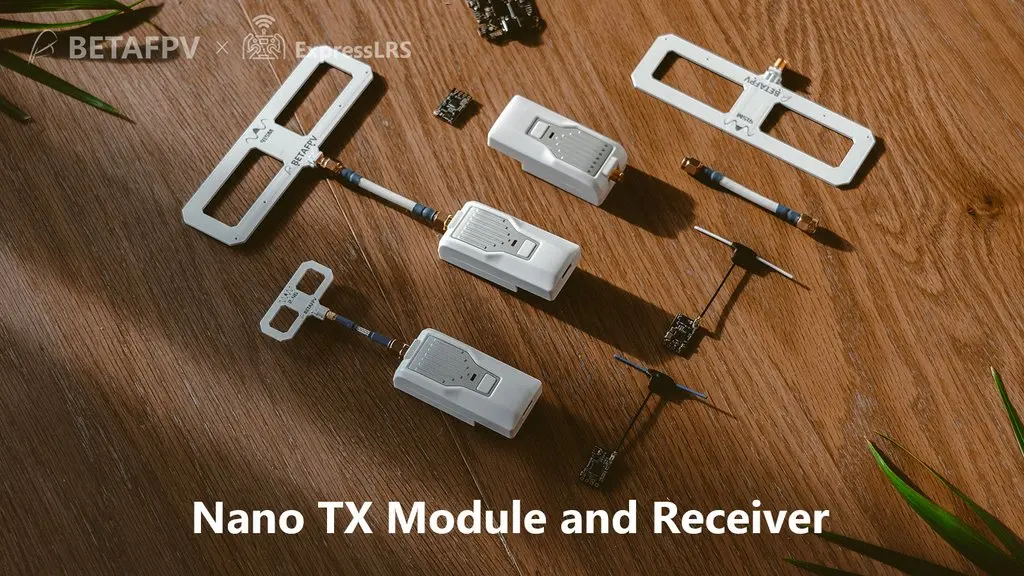

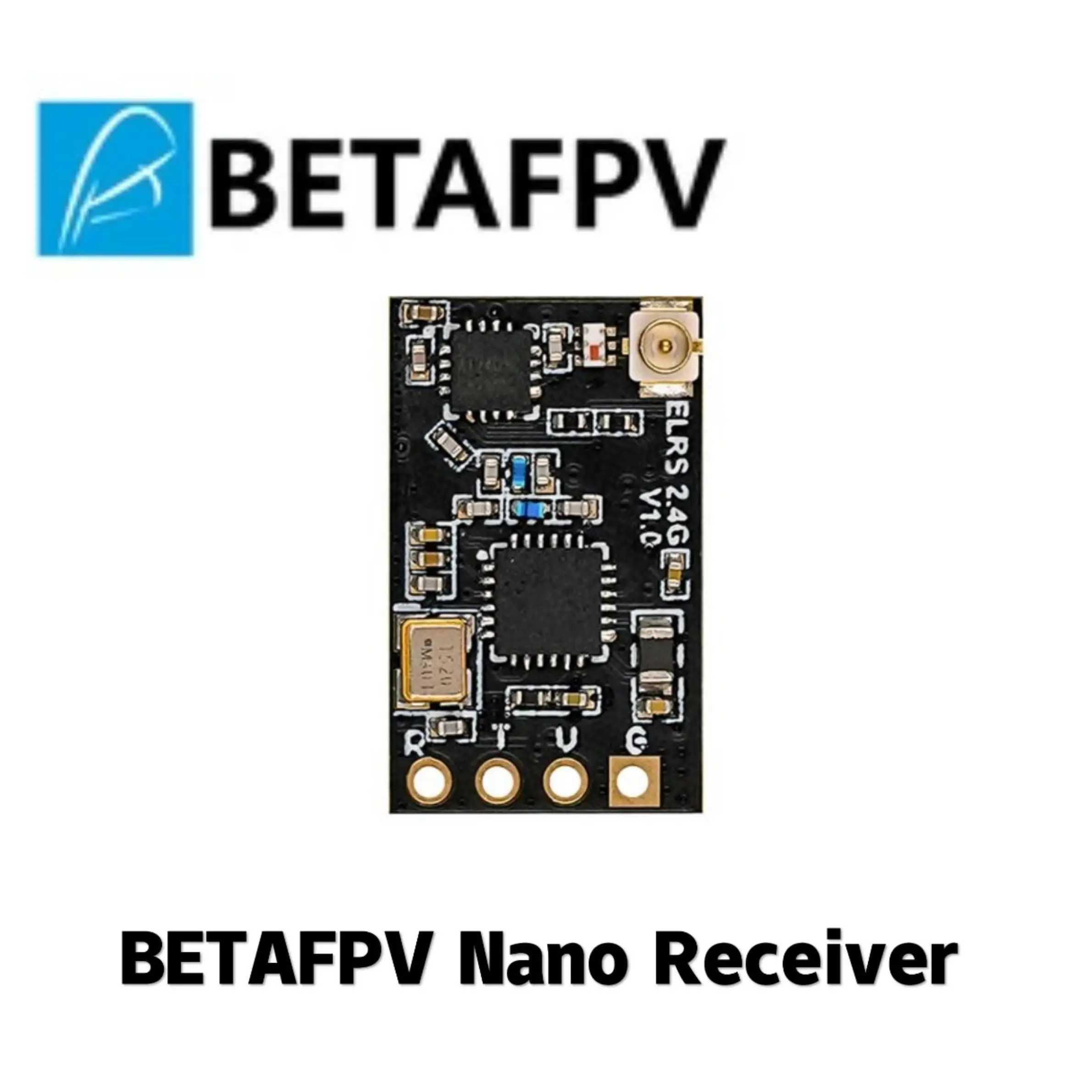

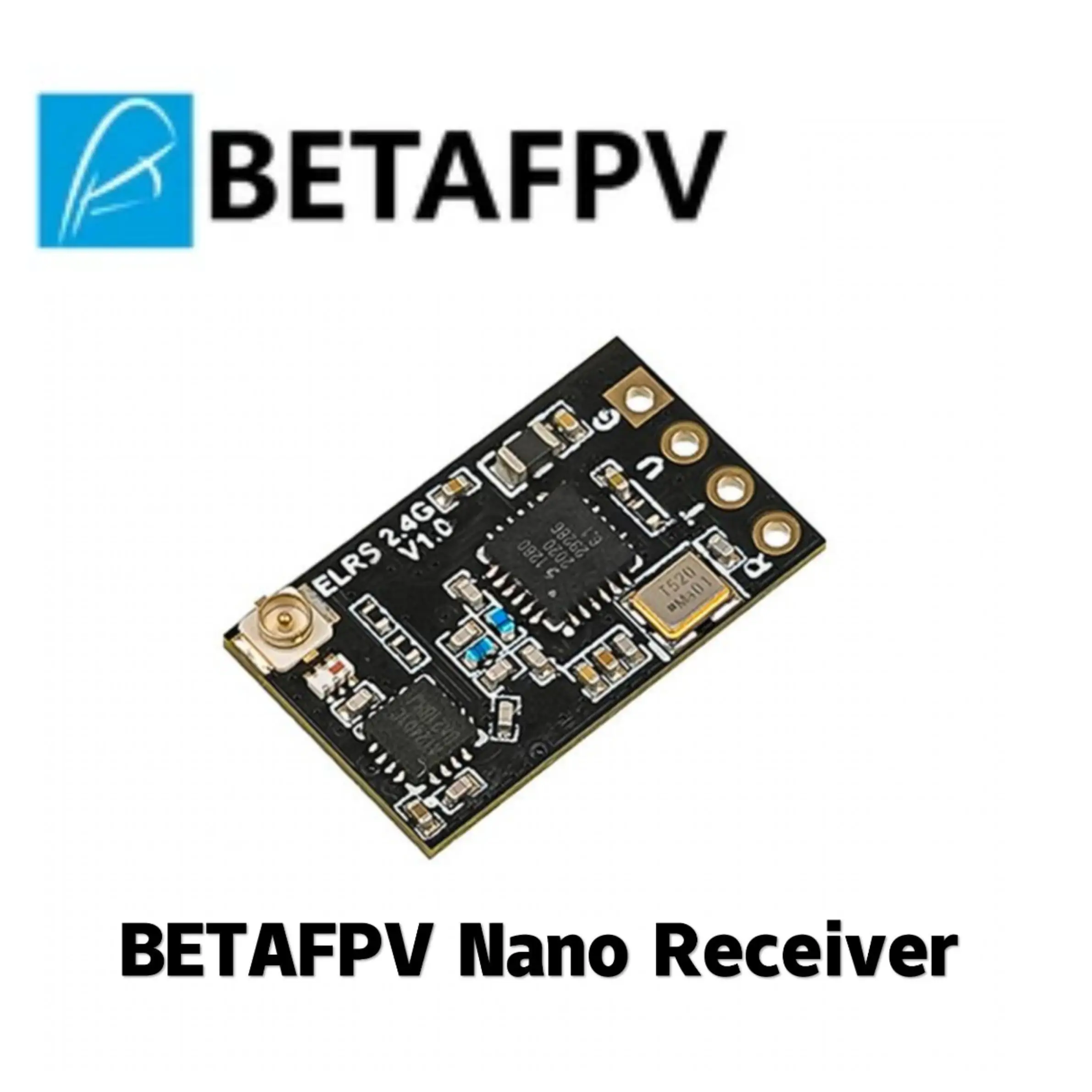

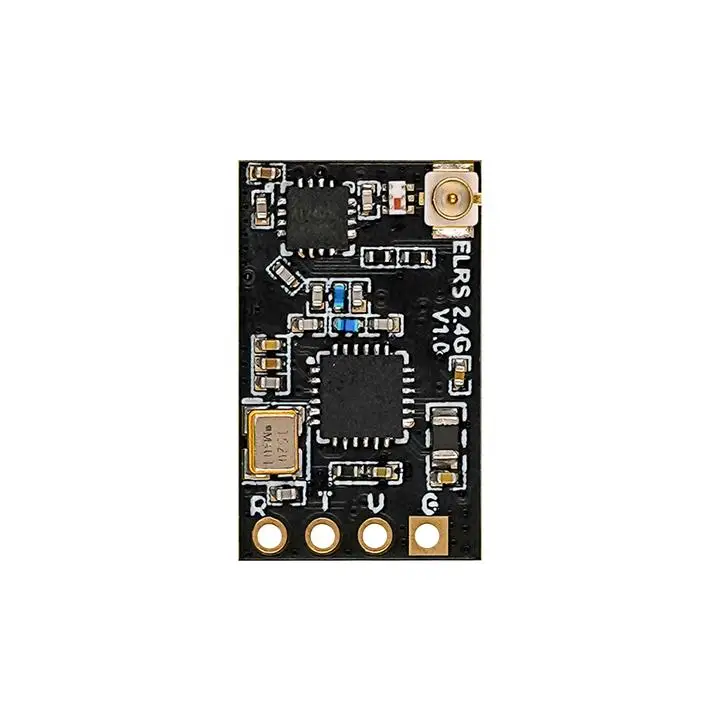

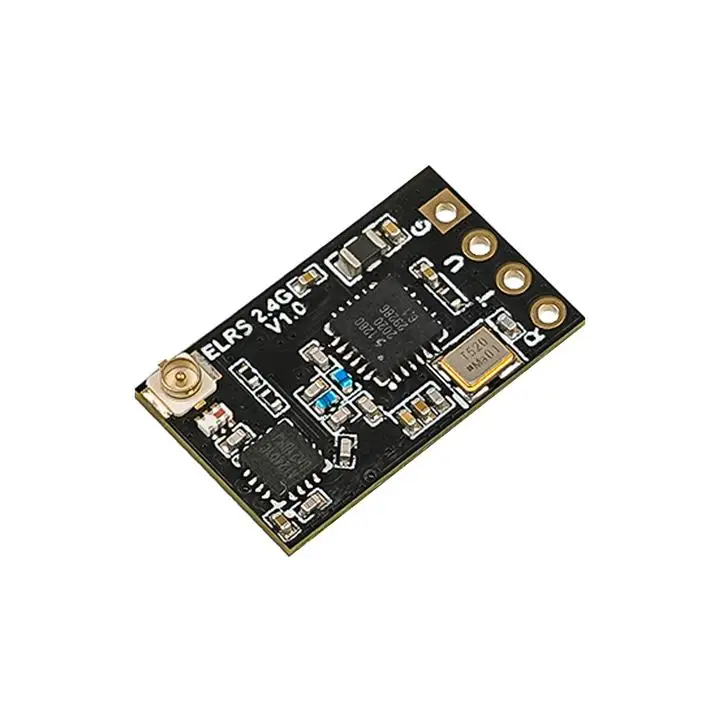

Нано-приемник ELRS, 2,4G915 МГц868 МГц, для скоростных дронов

Нано-приемник BETAFPV основан на проекте ExpressLRS, открытом исходном коде RC link для радиоуправляемых приложений. Устройство ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, так и с задержкой. Это делает ExpressLRS одним из самых быстрых радиоуправляемых ссылок, обеспечивая при этом высокую производительность.

Параметры

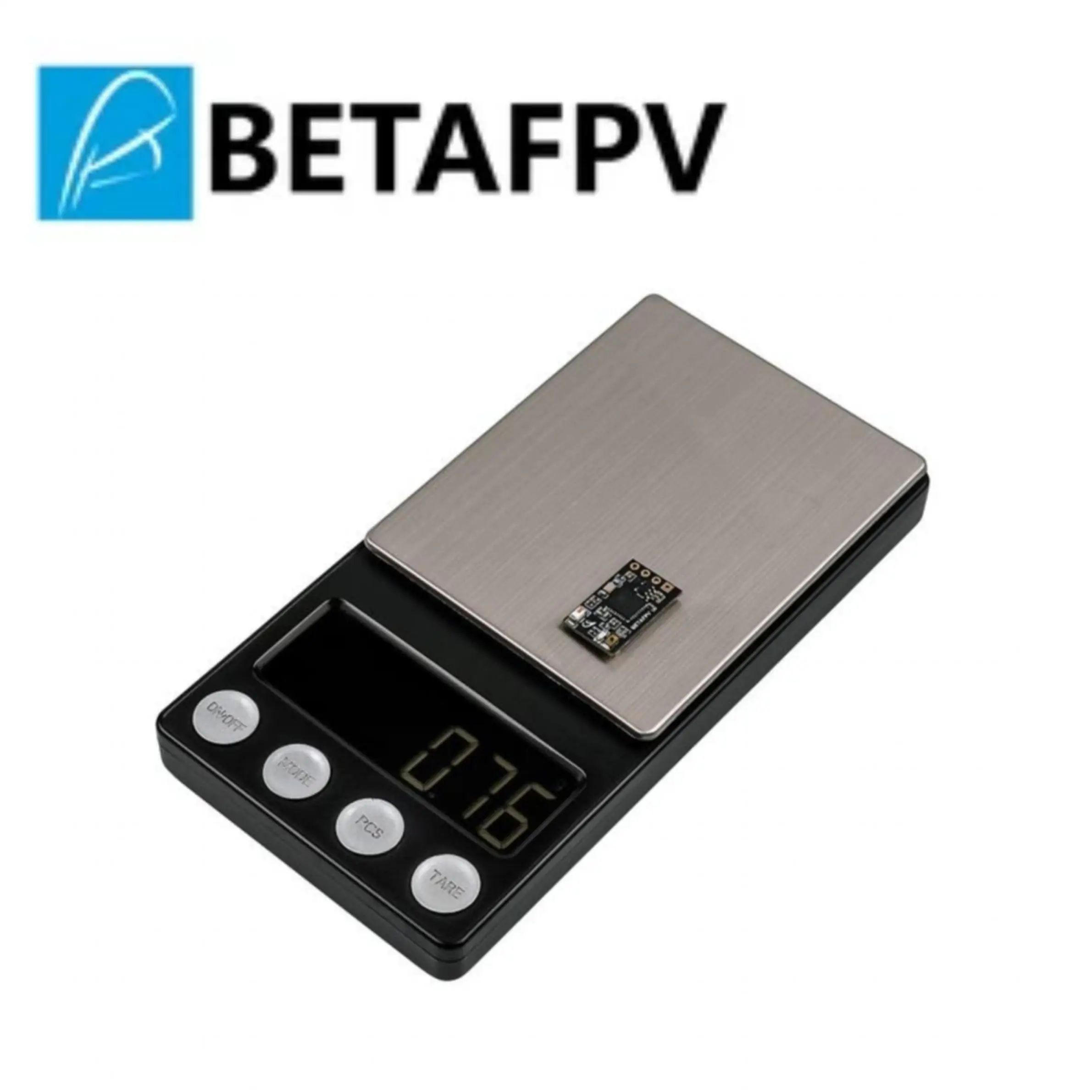

Вес: 0,7 г (только приемник)

Размер: 12 мм * 19 мм

Мощность телеметрии: 20 дБм

Частотные диапазоны (версия нано-приемника 2,4G): 2,4 ГГц ISM

Частотные диапазоны (нано-приемник 915 МГц/868 МГц версия): 915 МГц FCC/868 МГц ЕС

Входное напряжение: 5 В

Разъем антенны: IPEX MHF

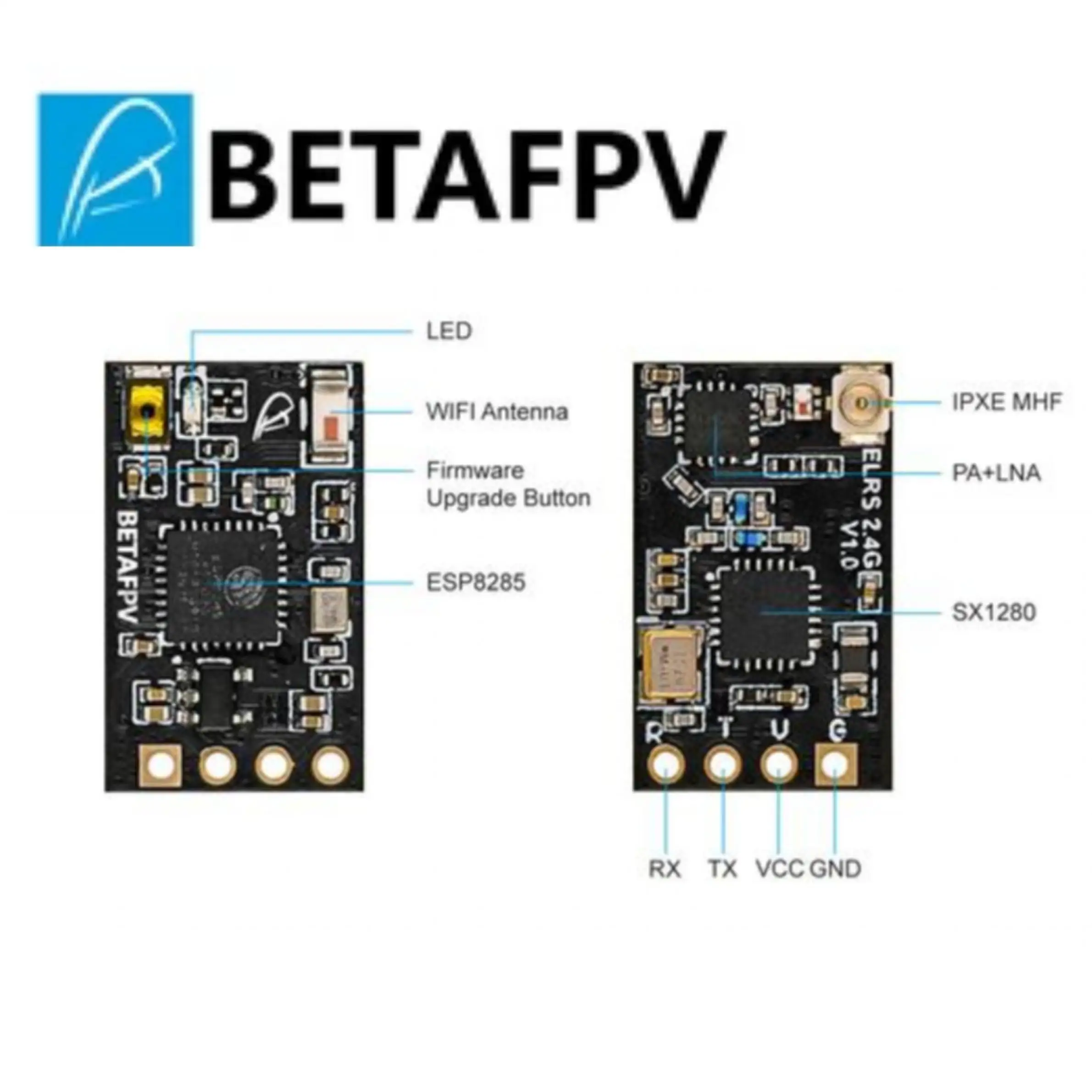

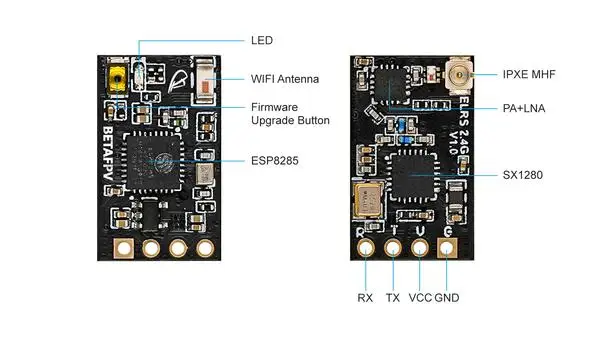

Диаграмма версии нано-приемника 2,4G, как показано ниже.

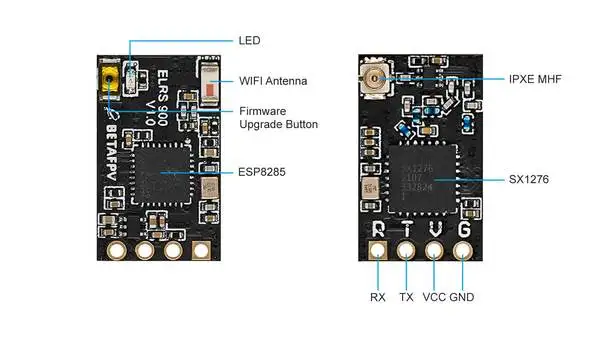

Диаграмма версии нано-приемника 868 МГц/915 МГц, как показано ниже.

ExpressLRS-это радиоуправляемая ссылка с открытым исходным кодом для радиоуправляемых приложений. Каждый может найти этот проект наГитхубИлиПрисоединяйтесь к обсуждению вFacebook Group.

Экспрессаторы основаны наSemtech LoraSX127x или SX1280 аппаратные средства для RX и TX соответственно. Он стремится достичь наилучшей производительности связи как со скоростью, так и с задержкой и диапазоном. При 900 МГц поддерживается Максимальная частота пакетов 200 Гц. На частоте 2,4 ГГц волдыри 500 Гц в настоящее время поддерживается пользовательской сборкой OpenTX. Это делает ExpressLRS одним из самых быстрых радиоуправляемых ссылок, обеспечивая при этом высокую производительность.

Все больше поставщиков начинают поддерживать радиопротокол ExpressLRS в разных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или нано-Бей. Команда BETAFPV принимает участие в этом проекте и предоставляет серию компонентов ExpressLRS.

Конфигурация и привязка

Устройство ExpressLRS использует последовательный протокол Crossfire (также известный как протокол CRSF) для связи между приемником и платой контроллера полета. Поэтому убедитесь, что ваша плата полетного контроллера поддерживает последовательный протокол CRSF. Далее мы используем Контроллер полета с прошивкой Betaflight, чтобы показать, как настроить Протокол CRSF.

Соединение между приемником ELRS Nano и плата FC показано ниже.

Включите соответствующий UART (например, UART3 ниже) в качестве последовательного Rx на вкладке «порты» конфигуратора Betaflight.

На вкладке "конфигурация" выберите "последовательный приемник" на панели "приемник" и выберите "CRSF" в качестве протокола. Телеметрия здесь не является обязательной и уменьшит скорость обновления вашего стика из-за тех слотов передачи, которые используются для телеметрии.

Нано-приемник может войти в состояние привязки, включив/выключив питание три раза.

Трижды подключайте и отключайте нано-приемник;

Убедитесь светодиодный быстро мигает дважды, указывая на то, что приемник находится в режиме привязки;

Убедитесь, что радиочастотный TX-модуль или радиопередатчик входят в состояние привязки, которая отправляет импульс привязки;

Если приемник имеет сплошной свет, он привязан.

Примечание: один раз привязка, и получатель сохранит информацию о привязке. Повторное питание и успешное автоматическое подключение.

BETAFPV ELRS Nano-приемник, руководство пользователя, скачать.

1 * Нано-приемник BETAFPV ELRS

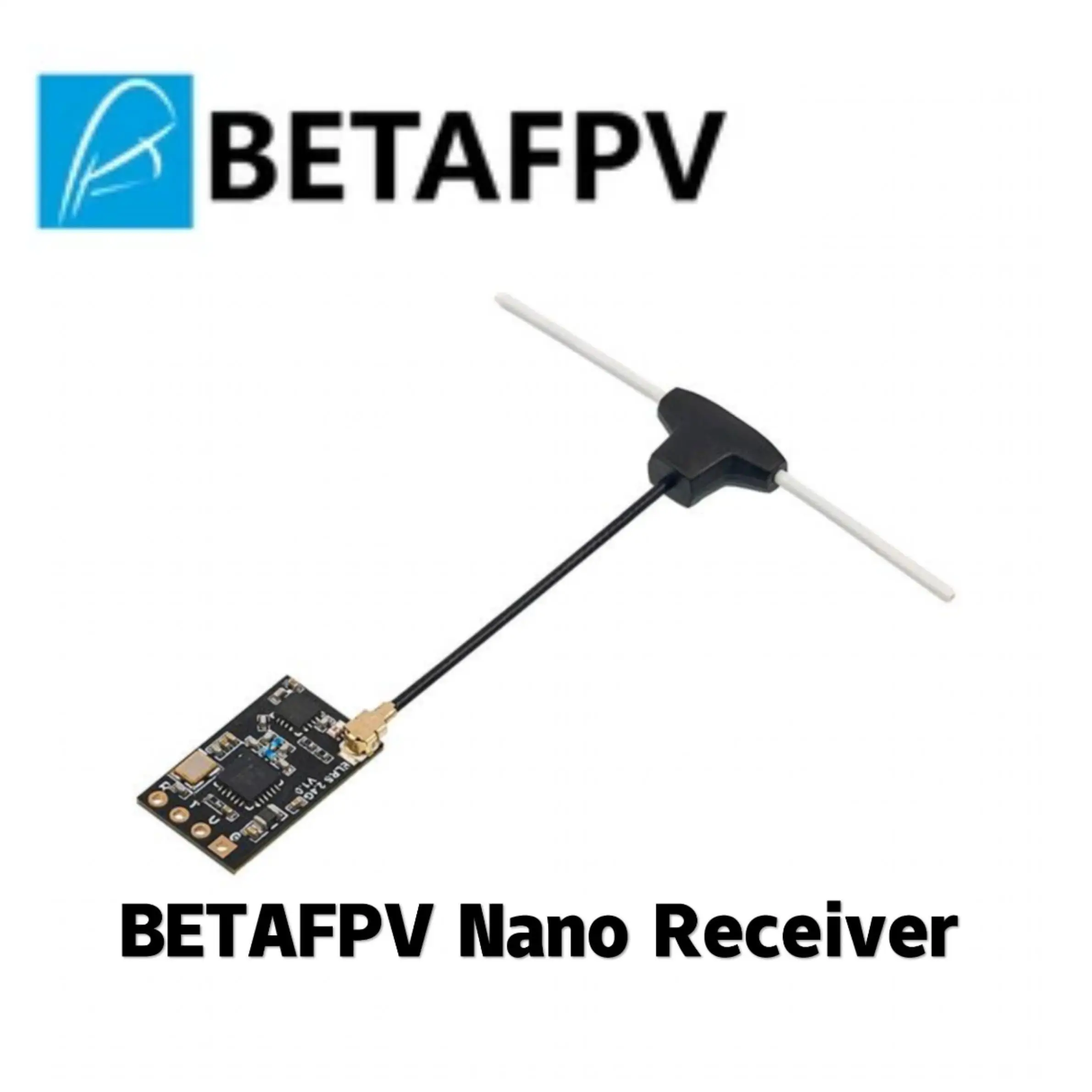

1 антенна BETAFPV T

2 * запасная термоусадочная трубка

4 * 30awg силиконовые соединительные провода (1 черный, 1 красный, 1 белый, 1 желтый)

1 * контактный разъем 1x4

1 * Руководство пользователя нано-приемника
