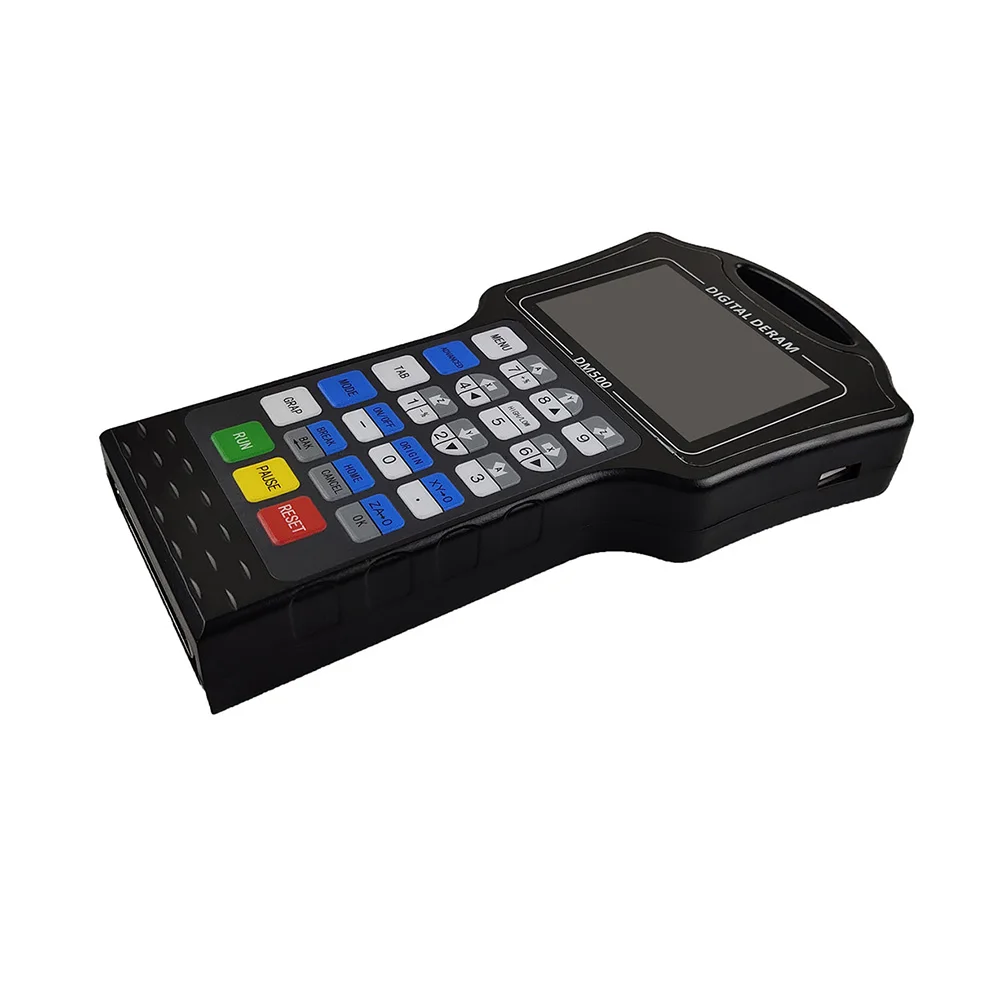

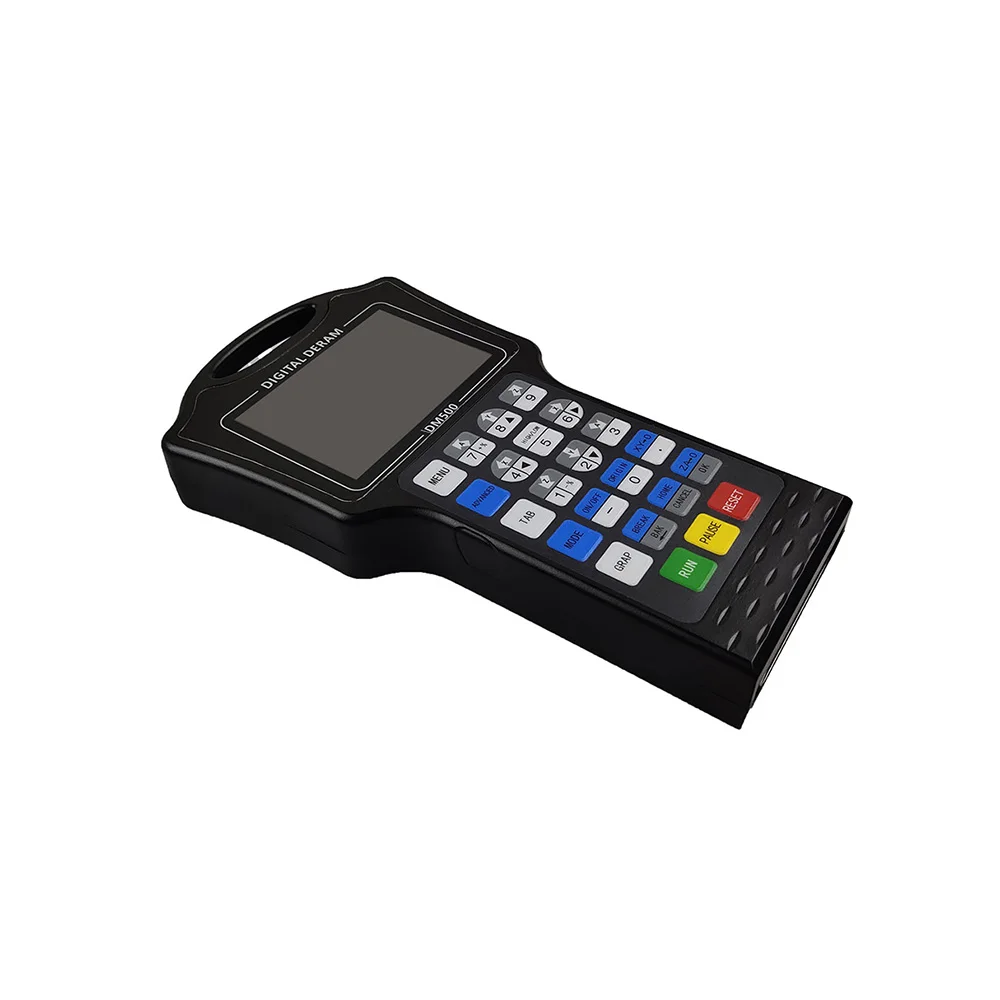

Ручная система движения с ЧПУ DM500 34 осей с диагональю 500 кГц, с G-кодом CADCAM, поддерживает USB-флеш-накопитель

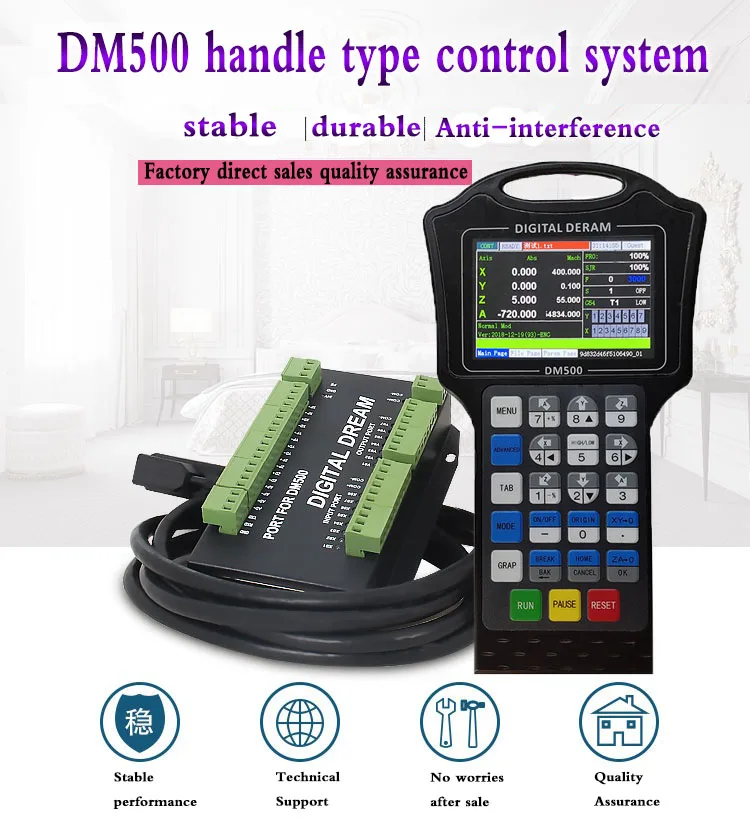

Посылка продукта

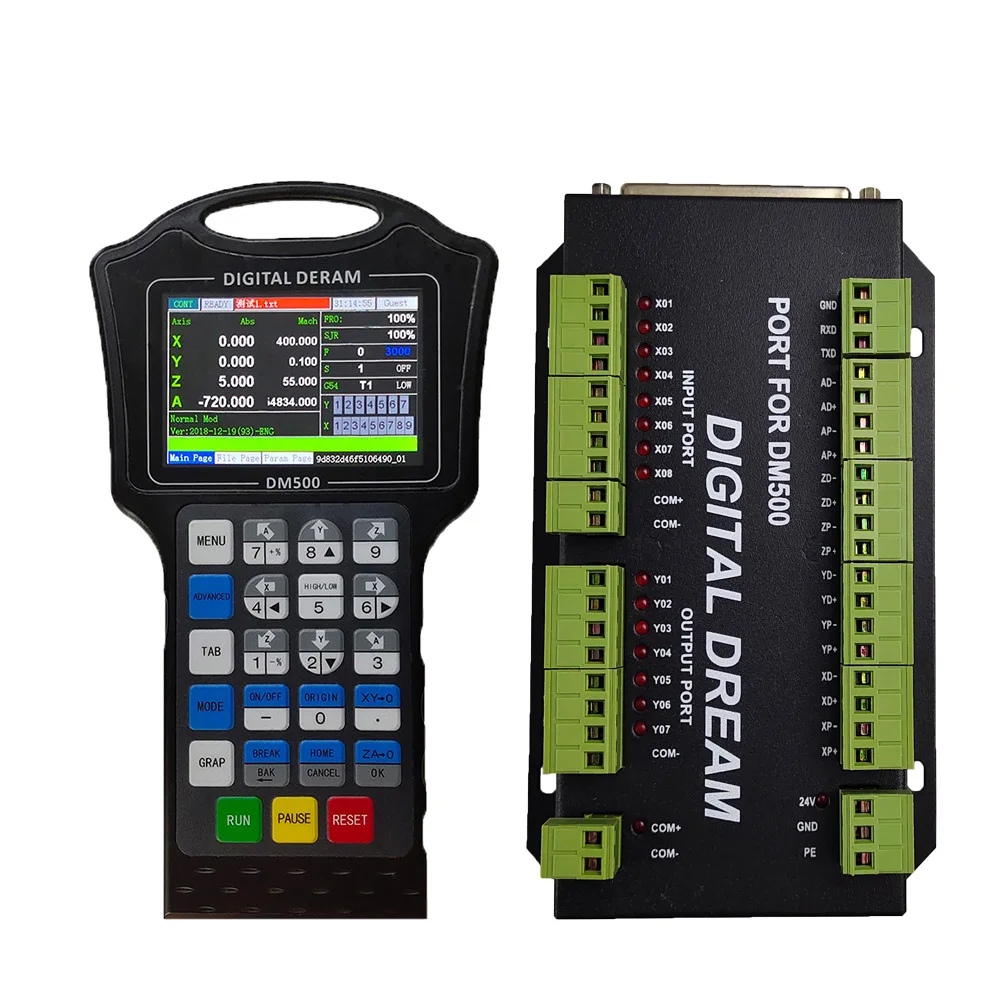

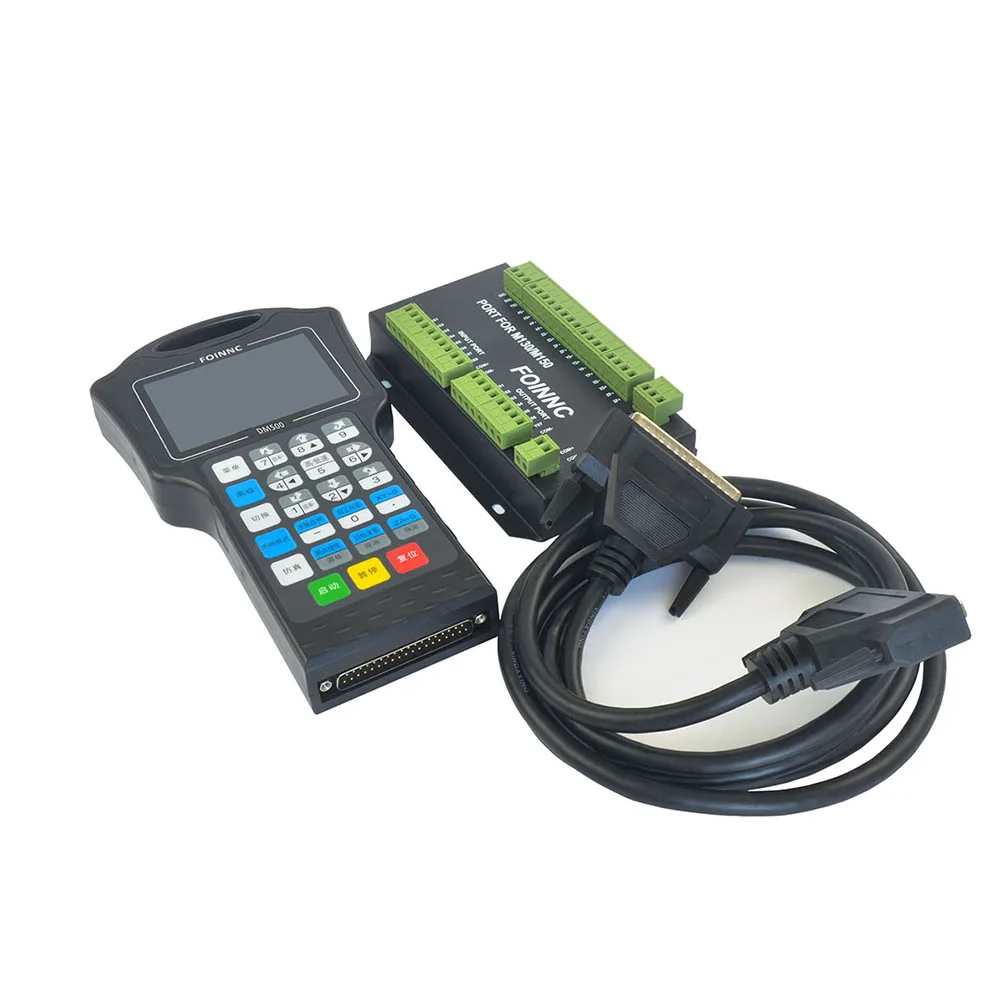

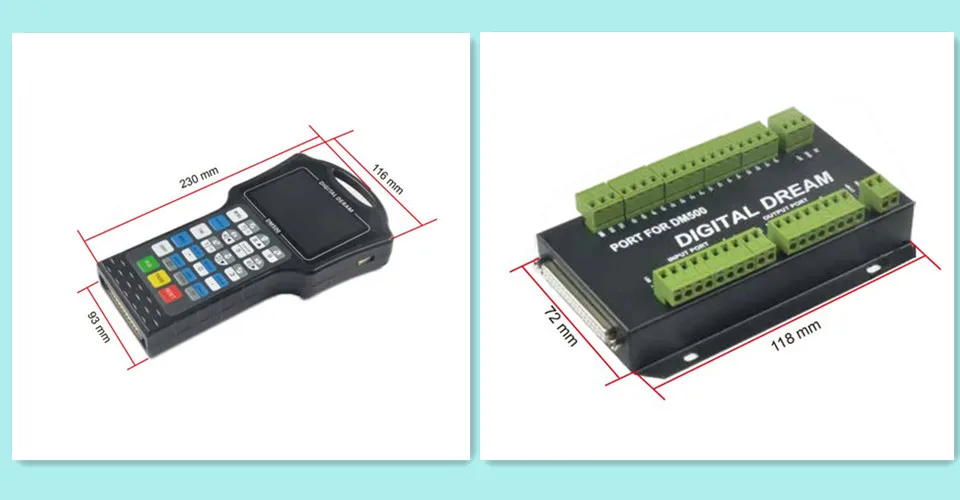

Плата управления DM500-1 шт. панель управления DM500-1 шт. флэш-диск USB-1 шт.

Параметры производительности DM500

1) Макс. 4 оси; 2-4 оси линейной интерполяции, любой 2 оси круговой интерполяции;2) 7 изолированных цифровых выходов opto, 8 изолированных цифровых входов opto;3) Поддержка каждого определения входного и выходного порта пользователями.4) контроллеру требуется 2 источника питания, один источник питания для системы питания, один для ввода и выводаПитание портов. Обе входные мощности-24 В, 2 А.5) выход открытого коллектора, Макс. Выходной ток составляет 500 мА, может заряжать реле напрямую;6) Дифференциальный импульсный и направленный выходной сигнал, Макс. 500 кГц на ось;7) Управление шпинделем: 3 порта ввода/вывода управляют 8 различными скоростями (3 линии 8 скоростей),1 I/O управляют запуском/остановкой;8) Система поддерживает стандартный g-код. Также поддерживает популярное программное обеспечение CAD/CAM, такое как ArtCam,-MasterCam,ProE и так далее.9) Поддержка USB флэш-диска для ввода кода G;10) Система управления может просмотреть технологический путь перед обработкой, и это делает систему болееУстойчивый, рабочий, гладкий и точный;11) режим ускорения/замедления: кривая S;12) поддерживает файл неограниченного размера для обработки;13) ручная/автоматическая обработка;14) Поддержка операции для запуска кода G из определенной линии;15) Поддержка восстановления «Power Cut». Данные автоматически сохраняются;16) Поддержка функции блокировки времени;17) Поддержка 4 видов прав на операции: посетитель, оператор, admin,super admin;

Объяснение аббревиатуры

При работе контроллера DM500 пользователи получат некоторые английские аббревиатуры. Вот списокС объяснениямиFRO: контроль скорости подачиSRO: контроль скорости вращения шпинделяSRJ: настройка скорости бегаF: скорость подачи, единица измерения мм/минS: Скорость вращения шпинделя, единица оборотов/мин.X: код координат оси X.Y: код координат оси Y.Z: код координат оси Z.О: код координат оси аЗанят: система занята. Вы все еще можете настроить FRO и SROГотов: готовый режим, любая операция может быть выполненаСброс: режим сброса, контроллер находится в режиме «выключения», операция не может быть выполненаCONT: непрерывный режим, Каждая ось может быть вручную подключена с помощью клавиш со стрелкамиШаг: ручной пошаговый режим, Каждая ось может быть подключена в определенные шагиMPG: режим MPG. Управляйте машиной с помощью MPG (ручной импульсный генератор)Авто: запуск G кода. Авто показывает, когда файл обрабатывается

Примечания и предупреждения

Держите подальше от воздействия влаги или воды. Этот продукт содержит сложную электроникуИ не промокает.Предупреждение о проводке: Входной разъем ввода этого контроллера Оборудование для поддержки с источником питания (например,Индуктивный бесконтактный переключатель). При использовании такого рода оборудования обратите внимание на полярность. Избегайте+ Терминал для подключения к GND. Эти контроллеры имеют аналоговый выход для управления шпинделем (0-10 в). Пожалуйста, избегайтеЭтот терминал когда-либо подключается к GND, так как может возникнуть повреждение контроллера.Предупреждение об эксплуатации. Пожалуйста, соблюдайте все меры безопасности при эксплуатации машины. ЭстопДолжны быть подключены и правильно маркированы. В чехол проблемы, нажмите на E-stop сразу, чтобы избежатьУщерб для людей, животных и оборудования.Опасность высокого напряжения. CR8-500 подключен to18-32V DC. Соблюдайте и Соблюдайте безопасность электричестваПравила вашей страны при подключении этого оборудования.

Примечание:1. Пользователи должны подготовить два переключателя питания для каждого контроллера. Один для контроллераСистема, одна для входов и выходных портов.2. 24V GND является источника питания для контроллера, COM + и COM-это общий терминал для ВходИ выходные порты.3. Низкое напряжение для входного сигнала является эффективным. По умолчанию это переключатель NPN.4. Импульсный и направленный сигнал дифференциальный выход.

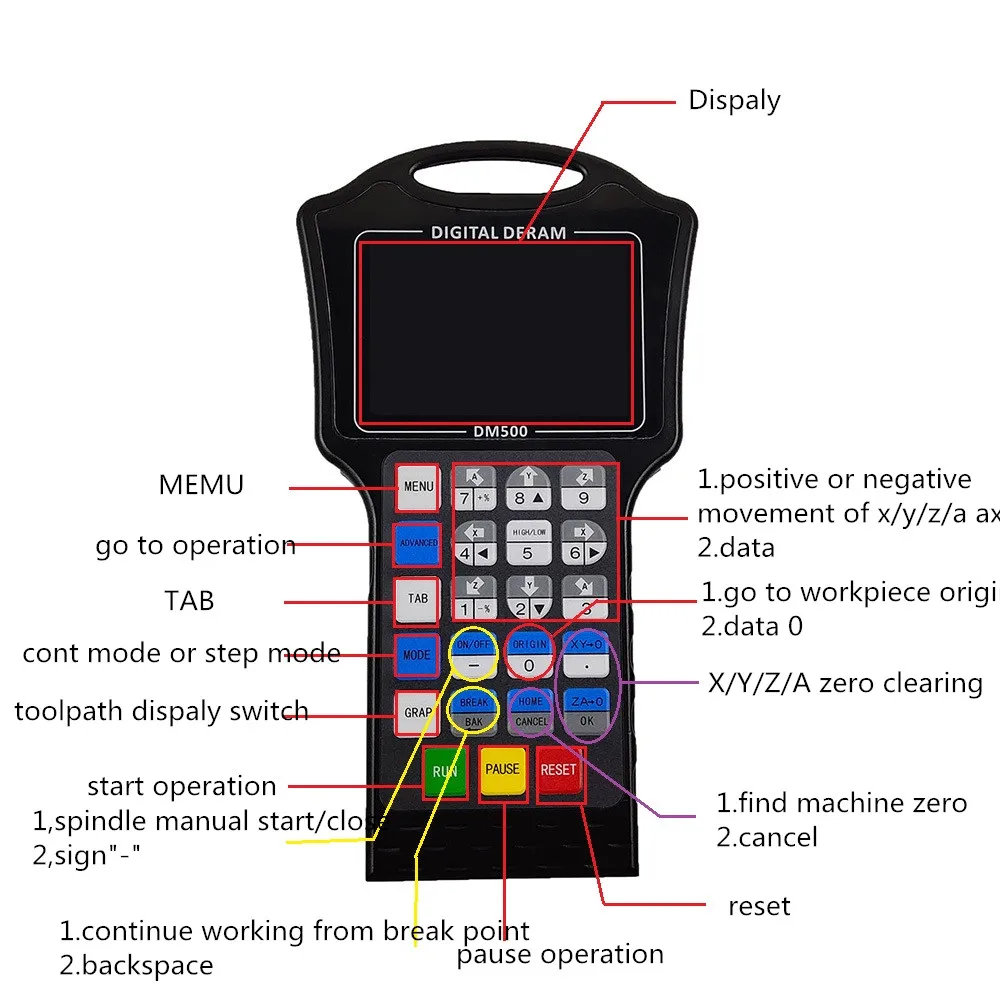

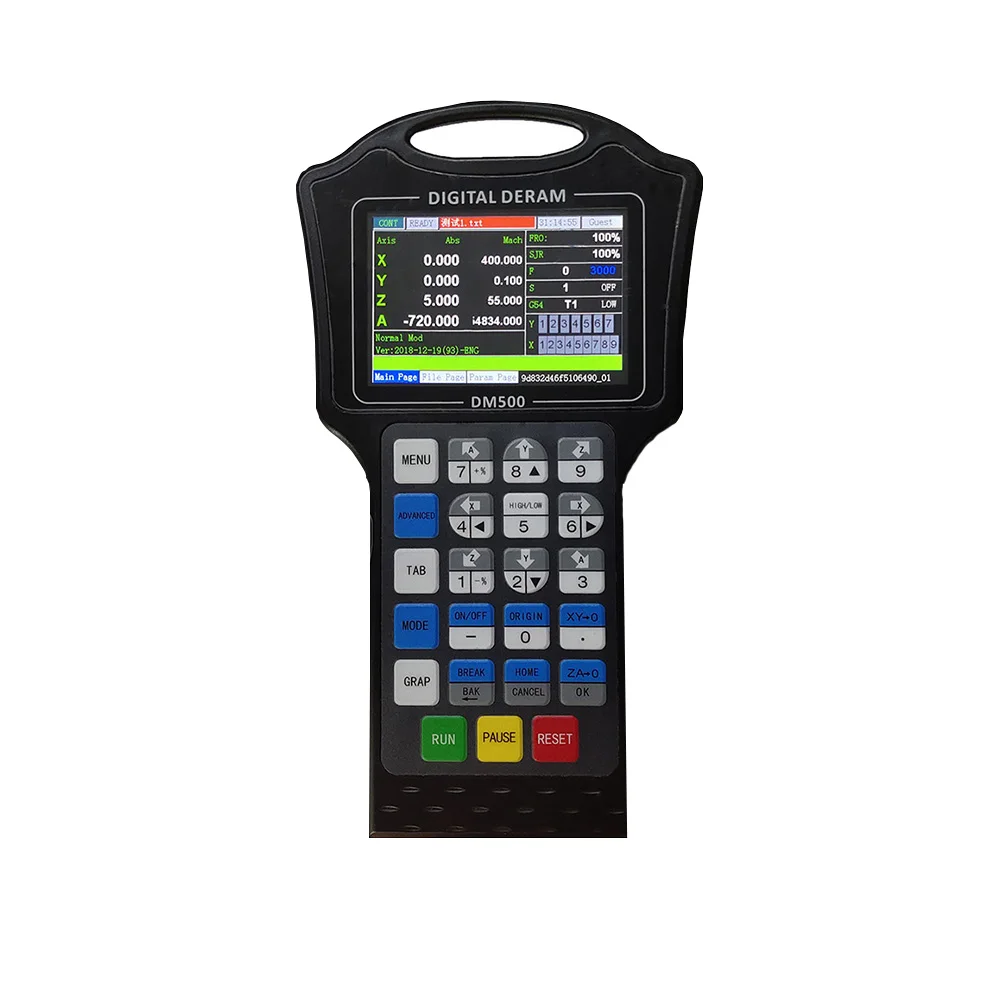

1: режим тока контроллера2: рабочий статус контроллера3: Текущий обрабатывающий файл. (Если имя файла в красном цвете фона, означает, что контроллер не может прочитатьU-диск)4: общее время работы5: текущие права на операции6: страница информации7: главная страница8: страница файла9: страница параметров

Описание страницы:1. Отображение координат: здесь вы можете увидеть абсолютную координату и механическую координату;2. FRO: FRO контролирует скорость подачи. Диапазон 0%-300%,”+ %” и “-%” Отрегулируйте скорость в 10%Увеличения;3. SJR: SJR контролирует пробежку машины;Когда в режиме Cont, ”+ %” и “-%” можно регулировать скорость с шагом 10%;В тех случаях, когда в режим шага,» + %» и «− %» может меняться от 0,01 мм до 0,1 мм до 1 мм и не более 10 мм;4. F: F-это скорость подачи. Она показывает скорость обработки тока; Она показывает фиксированную скорость подачи;5. S: S-это Скорость вращения шпинделя. Она показывает скорость вращения шпинделя; Она также отображает состояние шпинделяСтоп/старт;6. Текущая координацию заготовки: G54/G55/G56/G57/G58/G59 координацию заготовки; Mach Coordi nation;7. Ручная высокая/низкая скорость;8. Состояние выходного сигнала;9. Состояние входного сигнала;10. Информация о версии и дата программирования;11. Информация об обработке: информация о коде G при автоматической обработке; Ошибки.

Использование и установка продуктов
