Система подогрева пола HY525, 3 А, умный Wi-Fi термостат, центральный обогрев, электропроводка, концентратор, контроллер, приводы для газового котла

Описание:

HY525 Проводная основная панель управления используется для управления водяным насосом, бойлером, тепловым приводом, моторизованным клапаном и т. д. HY525-ступицы управления используются в водной системе подогрева полов. Он может контролировать запорные клапаны или термостаты котла. Как центральный блок управления, он также может контролировать бойлер и циркуляционный насос. В соответствии с установленными температурными режимами, контроллер концентратора может управлять для открытия или закрытия котла, циркуляционного насоса и электрических приводов для достижения цели экономии комфорта и энергопотребления.

Примечание: Если вам нужно руководство перед покупкой, пожалуйста, свяжитесь с нами и укажите свой адрес электронной почты, тогда мы отправим руководство на ваш почтовый ящик, спасибо!

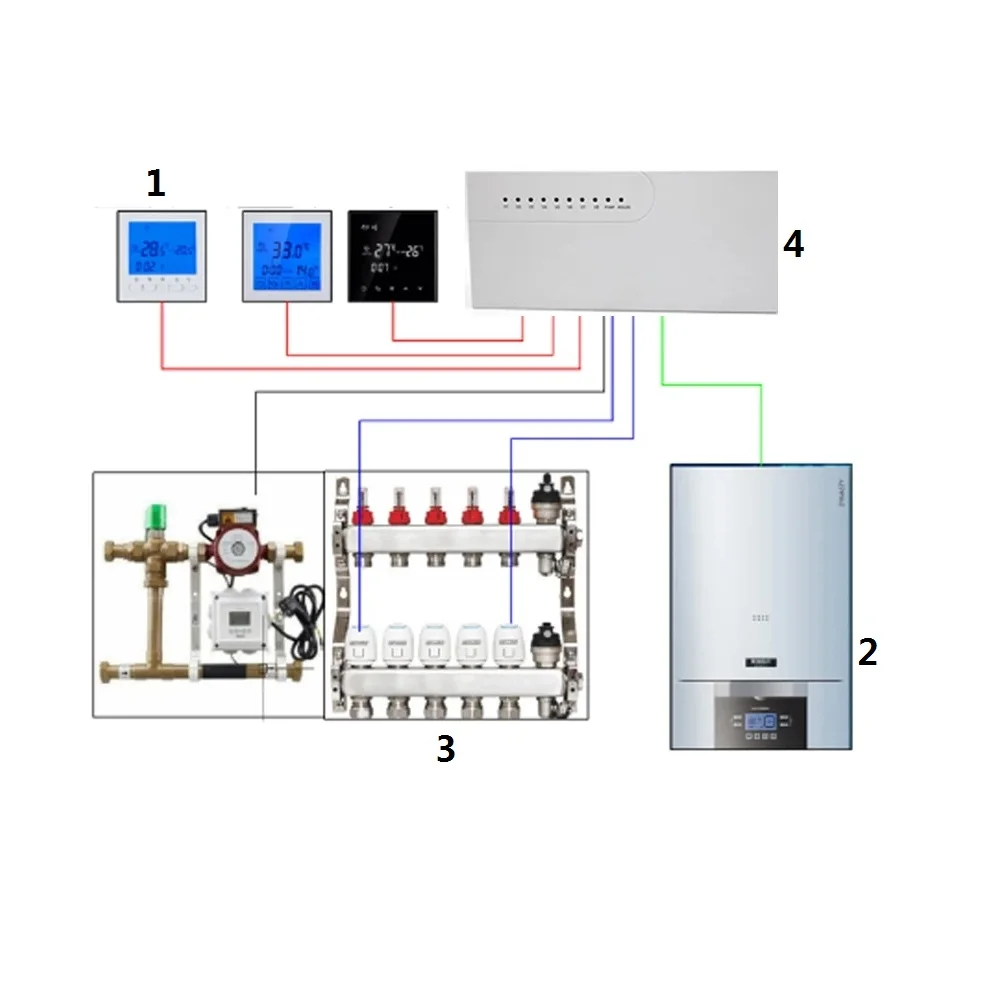

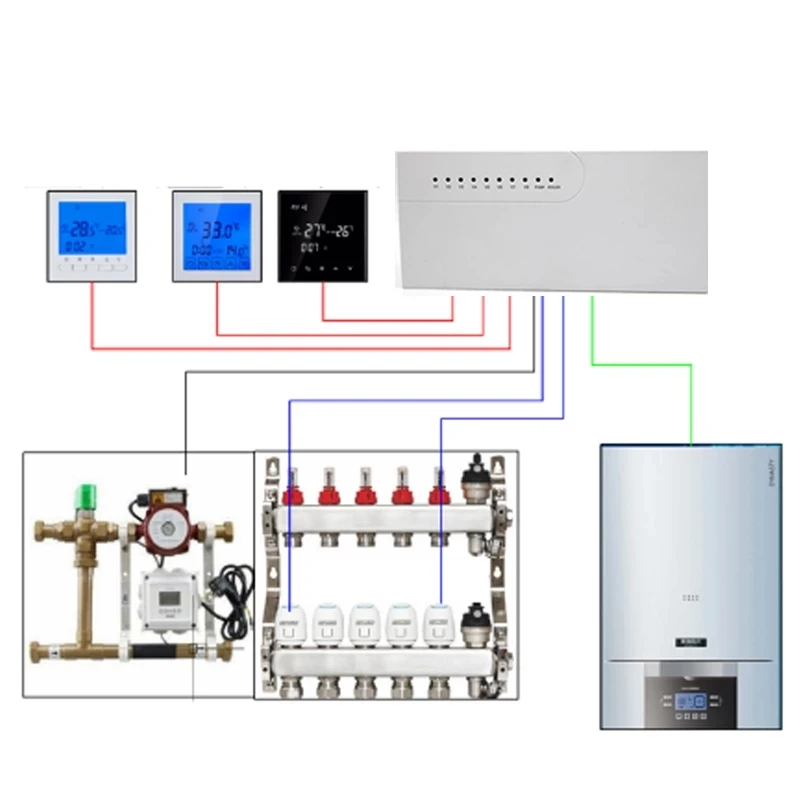

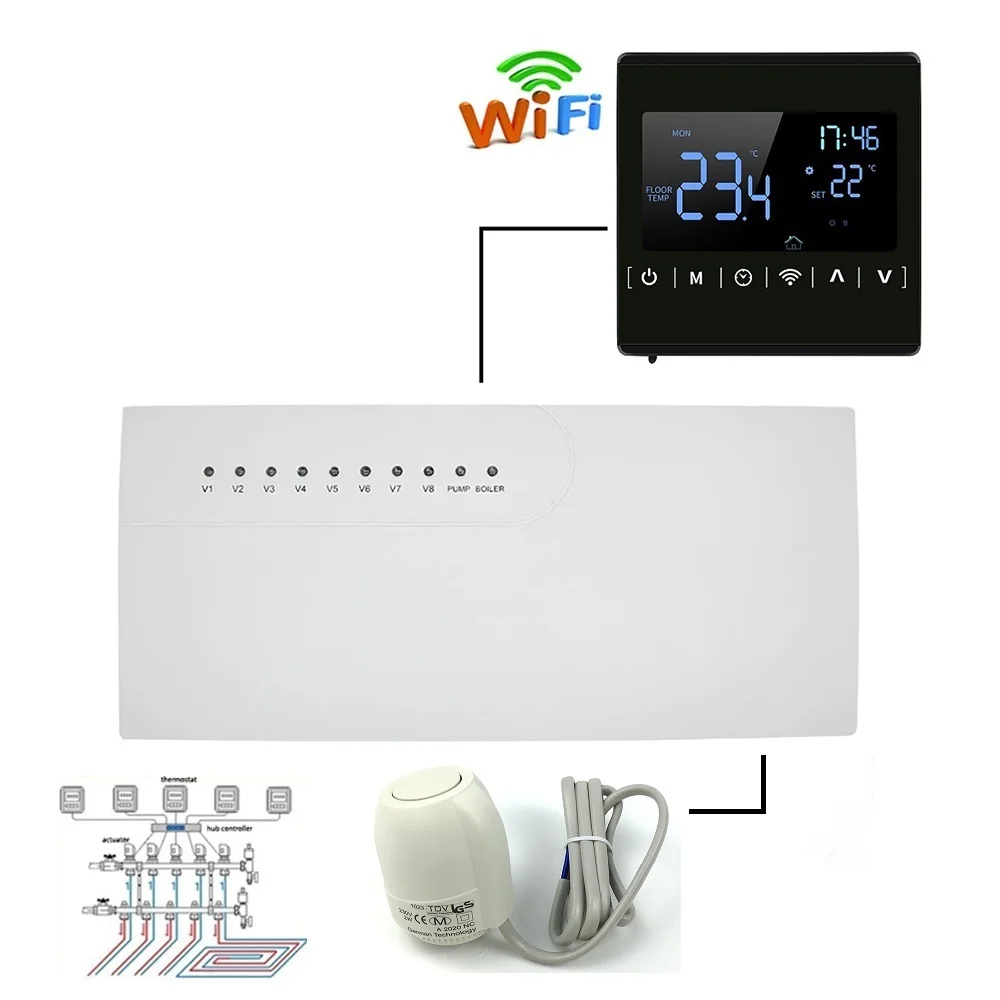

1. Термостат подконтроллера

2. Бойлер

3. Тепловой привод

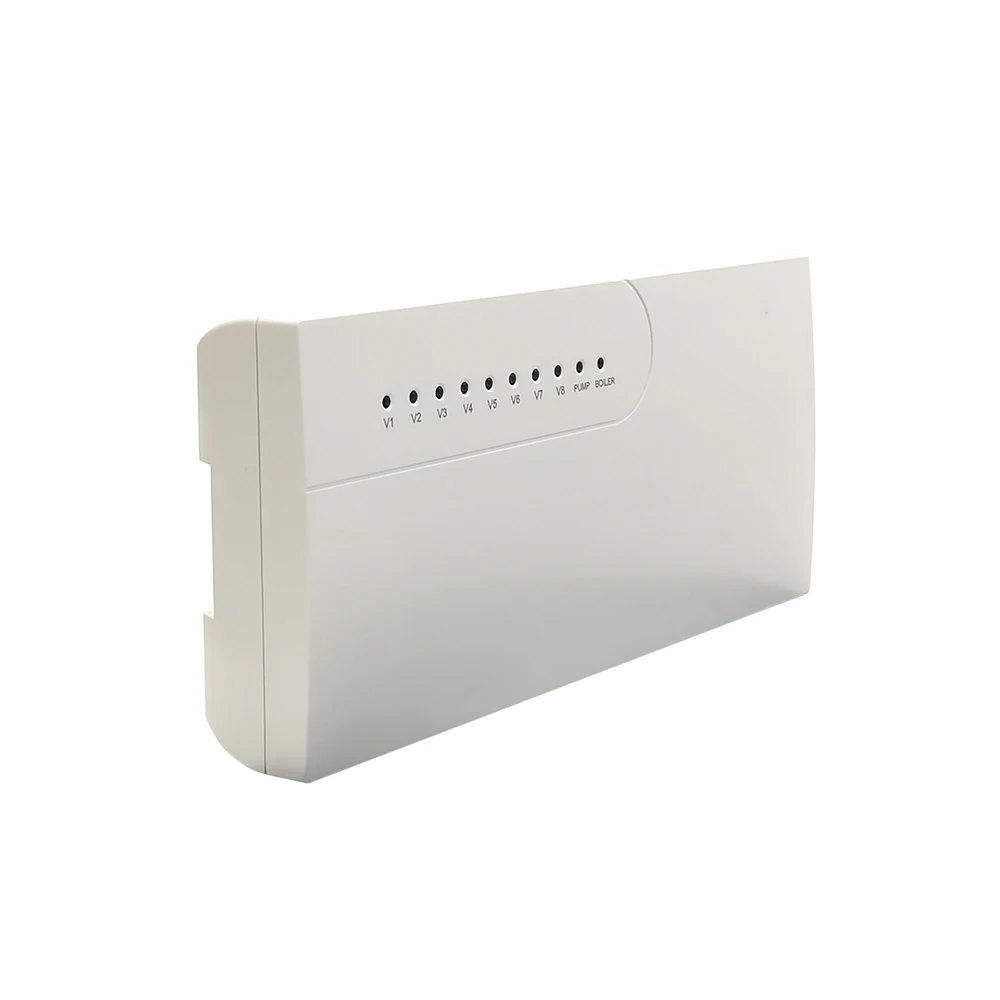

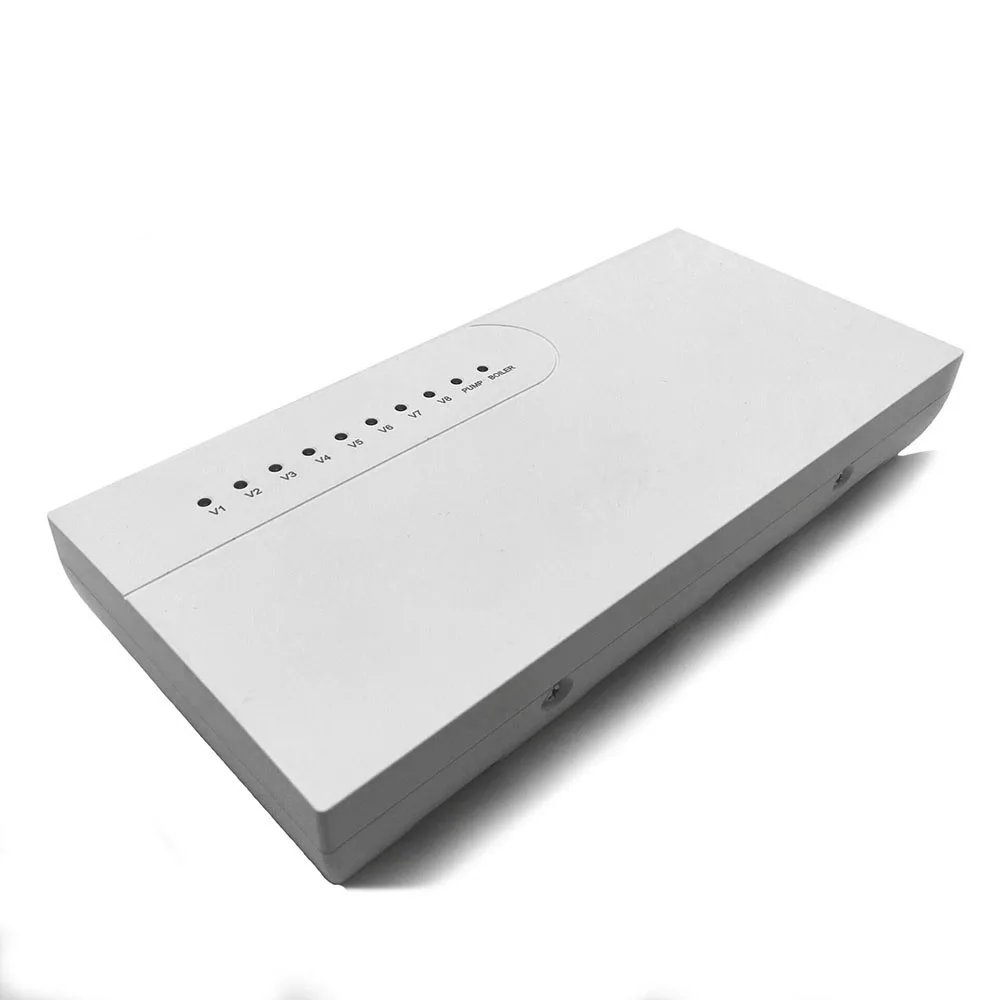

4. Контроллер HY525-Hub

Технические данные:

Цвет: белый

Мощность: 170-240VAC50/60 Гц

Выходное реле Максимальный ток: 3A

Температура окружающей среды:-20 ℃ ~ 60 ℃

Температура хранения:-20 ℃ ~ 70 ℃

Термостат:

Наш термостат является 3A типом для нагрева воды, имеет WiFi и нет WiFi типа. Они применяются для контроля температуры нагрева воды, особенно используются в водной напольной системе отопления, например, водяных клапанов и приводов.

Термостаты WIFI могут управляться через мобильный телефон.

Посылка:

HY525-Hub контроллер * 1

Руководство пользователя * 1

Примечание:

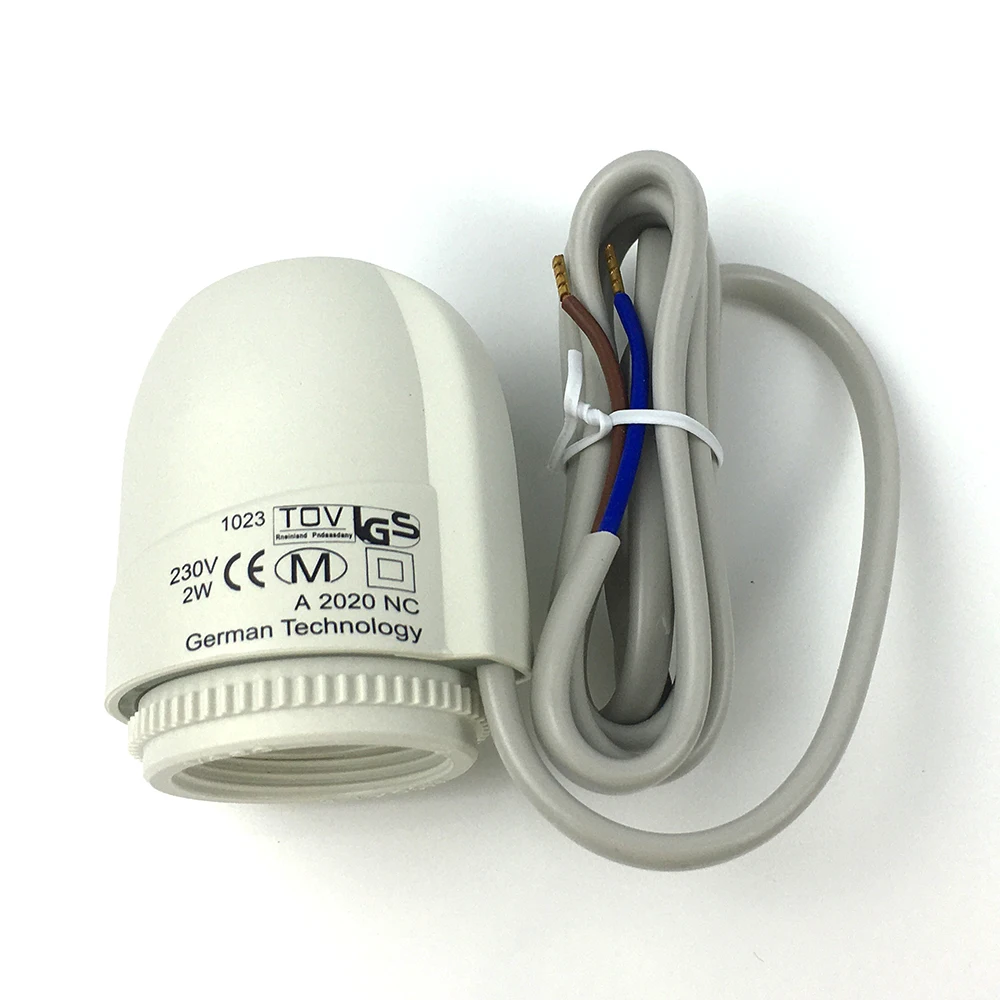

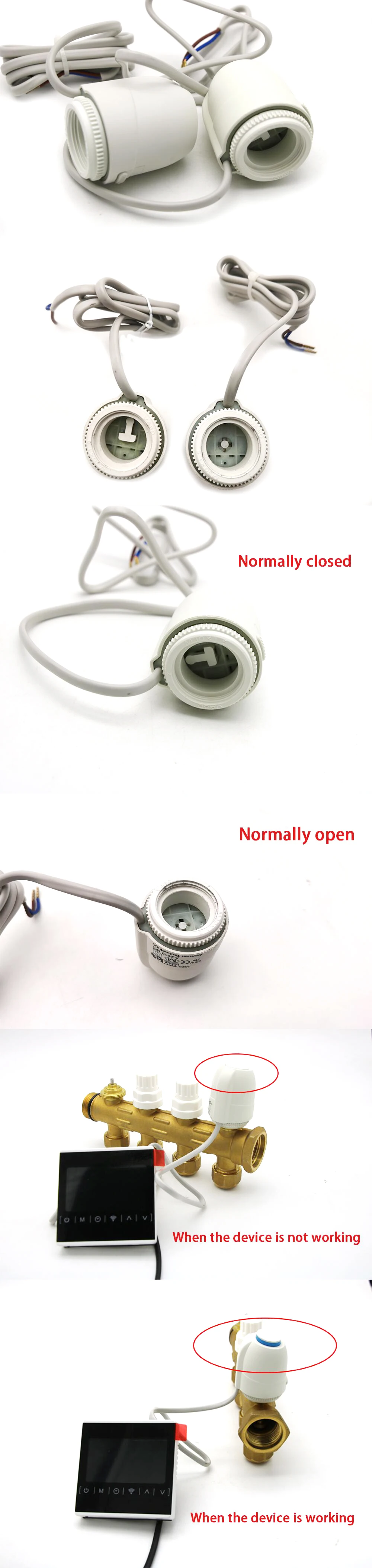

1. Из-за обновления продукта контроллер концентратора HY525 используется только для подключения нормально замкнутых (NC) электрических тепловых приводов!

2. Это проводной контроллер концентратора, концентратор и термостат и привод все проводные. WiFi означает, что термостат может управляться через мобильный телефон через приложение.

Характеристика:

1. Каждый контроллер концентратора макс. контроль 8 шт slave контроллер

2. Система отопления включает в себя тепловой привод, бойлер, водяной насос и смешанный клапан

3. Каждый выход имеет соответствующий индикатор

1. Выходные данные:

(1) светодиодный светильник постоянного тока в коробке означает, что есть выходная мощность

(2) светодиодный мигающий светильник в коробке означает, что статус указан (если ошибка, то не указано)

(3) Красный светильник индикатора указывает на 1-8 # отсек электрический клапан индикация открытия

(4) светодиодный 9, 10 красный индикатор светильник указывает на котел и водяной насос или системы общая открытия клапана индикация.

Установка:

Перед использованием:

Если вам нужно отлаживать или проверить, работает ли главный контроллер нормально, вы можете нажать и удерживать кнопку отладки перед включением, а затем включить. В это время задержка времени недействительна, вы можете быстро проверить функции, необходимые для отладки (например, функция отладки после 20 минут без операции). Недопустимо).

Время работы, необходимое для времени задержки, может быть отрегулировано переключателем циферблата и может быть скорректировано в соответствии с схемой положения индикации продукта.

Примечания:

1, пожалуйста, отключите питание перед установкой, очисткой или заменой

2, пожалуйста, внимательно прочитайте руководство перед установкой и работой

3. Предлагаем профессиональным работникам установить

Размер:

Преимущества продукта:

1. Легко подключить к сети:

Перед установкой требуется только запасная основная поставка в месте коллектора и прямое подключение одного трехпроводного кабеля к термостатам. Поэтому пользователю не нужны профессиональные рабочие проводки;

2. Легко подключить провода:

Пользователю нужно только подключить провода в соответствии с цветами проводов;

3. Простота обслуживания после установки:

Все провода очень четкие и аккуратные;

4. Для защиты котла или насоса:

Контроллер концентратора имеет функцию задержки времени, он открывает бойлер и насос только когда водяной клапан полностью открыт, и закрывает бойлер, когда температура достигает требований. Время задержки открытия котла и насоса при нагреве может реализовать цель экономии энергии;

5. Продлить срок службы котла и насоса:

Контроллер концентратора только запускает котел и насос при соответствующей температуре, таким образом, это уменьшит время работы котла и насоса, чтобы продлить срок их работы.

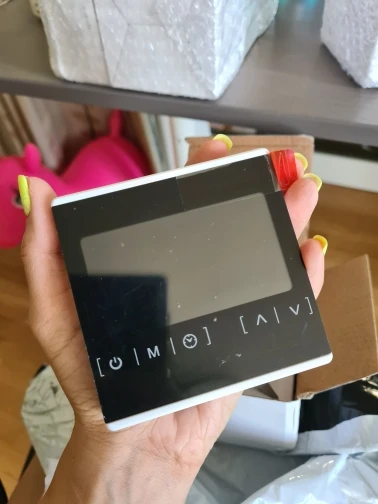

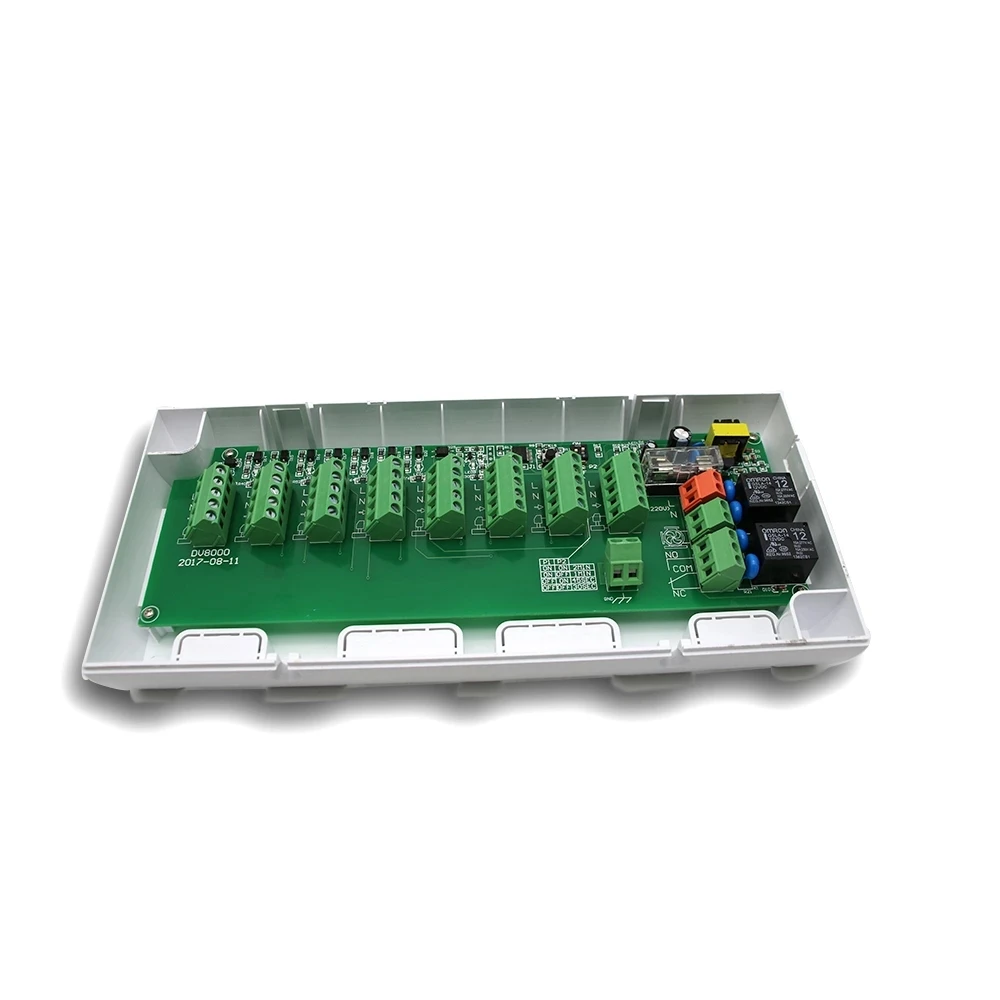

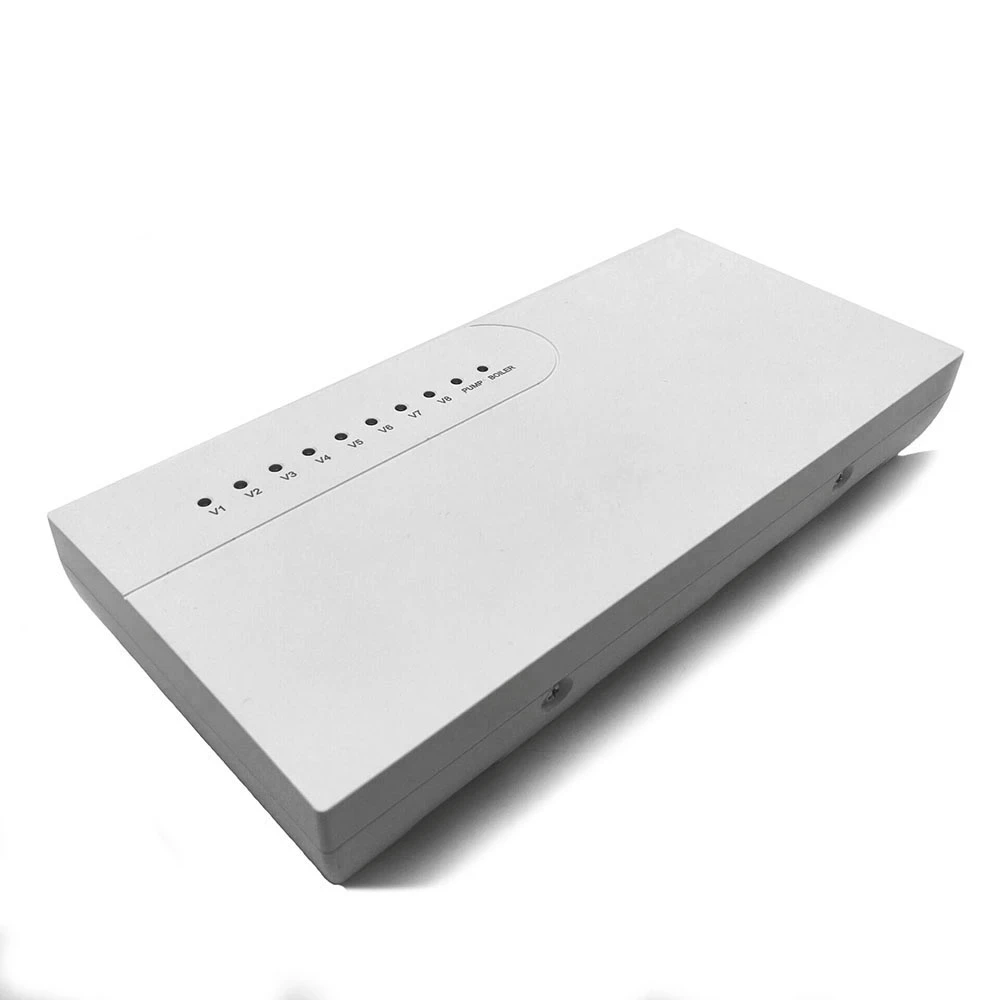

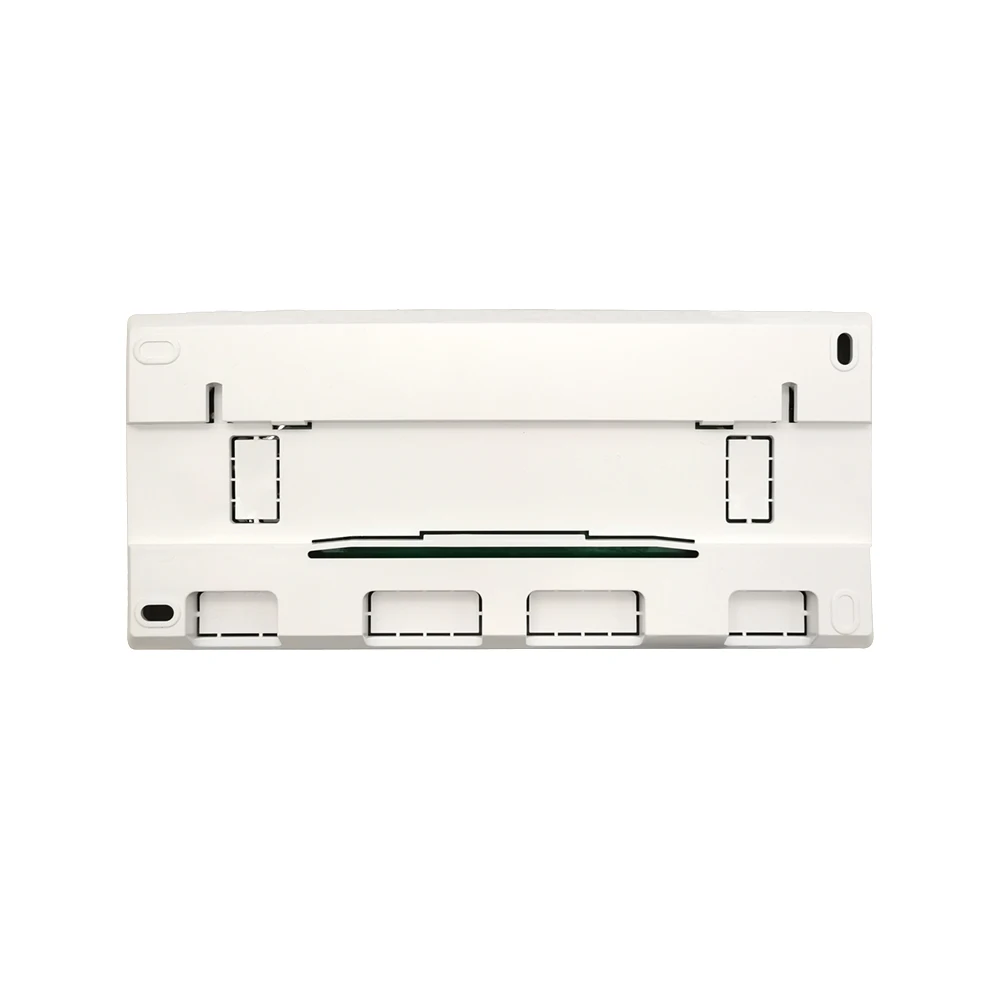

Реальные фотографии:
