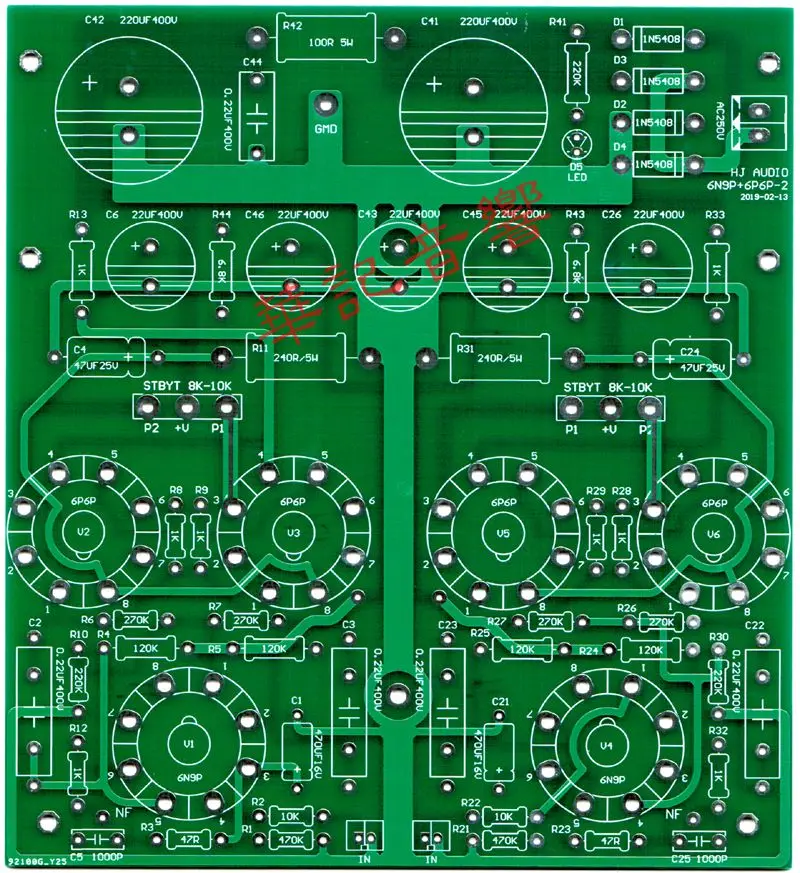

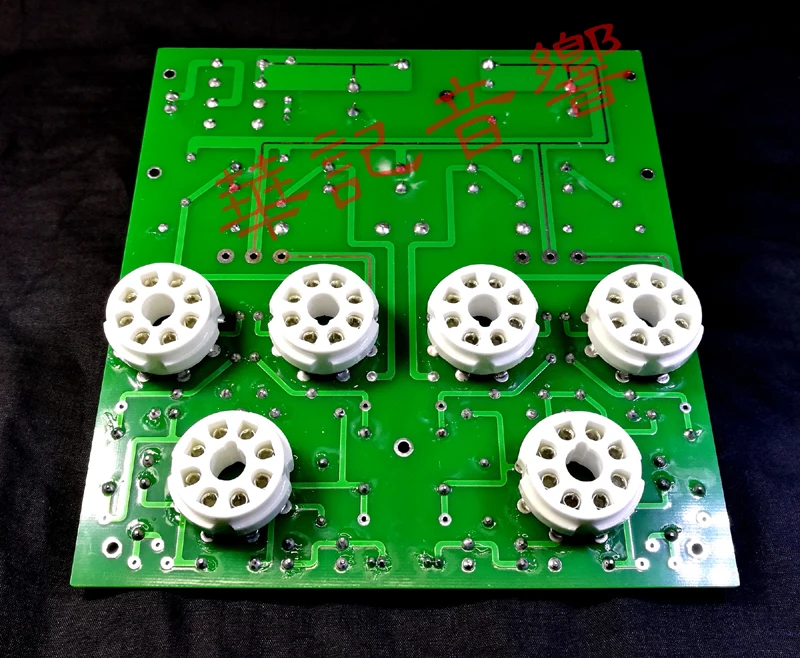

Модель: ST-6P6P push-pull ламповый усилитель печатной платы
Трубка 6P6P известна как «Горная и струящаяся вода» и широко используется основными производителями аудио в стране и за рубежом. Он имеет очень уникальную сторону с точки зрения качества звука и был оценен многими энтузиастами.
Эта схема использует DYNACO для создания очень умной классической схемы. Одна трубка 6SL7 (6N9P) имеет две роли, что является одновременно усилителем напряжения и автоматическим инвертором типа баланса. Резистор 1K является завершающим касанием. Этот резистор не только катодный резистор смещения 6SL7, но и вторичный выходной трансформатор. Он образует хвостик фазно-перевернутой стадии, и это также петля отрицательные отзывы резистора! Он экономит детали и уменьшает дополнительный шум и искажение деталей.
Уровень мощности изменен на стандартную соединительную структуру, что значительно повышает эффективность всей машины. После модификации выходная мощность может достигать 12 Вт, что более подходит для потребностей современной домашней среды.

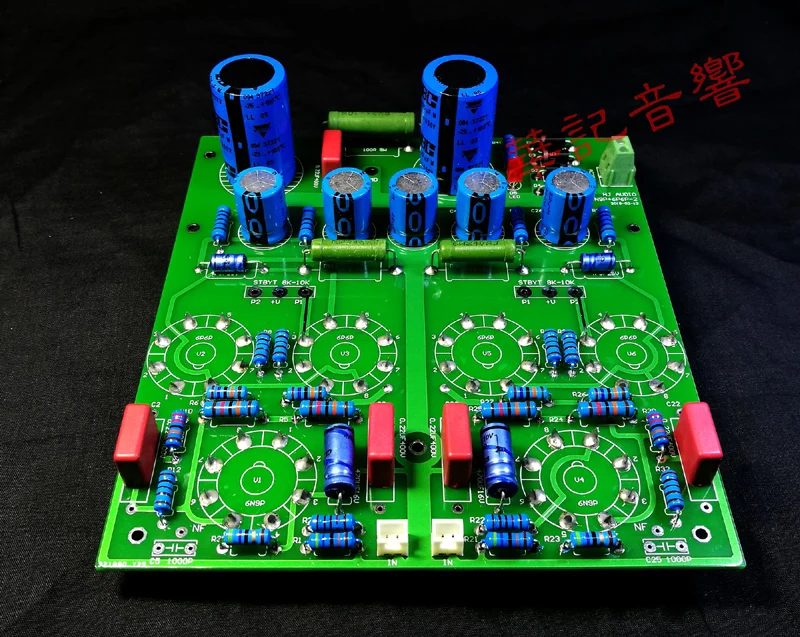

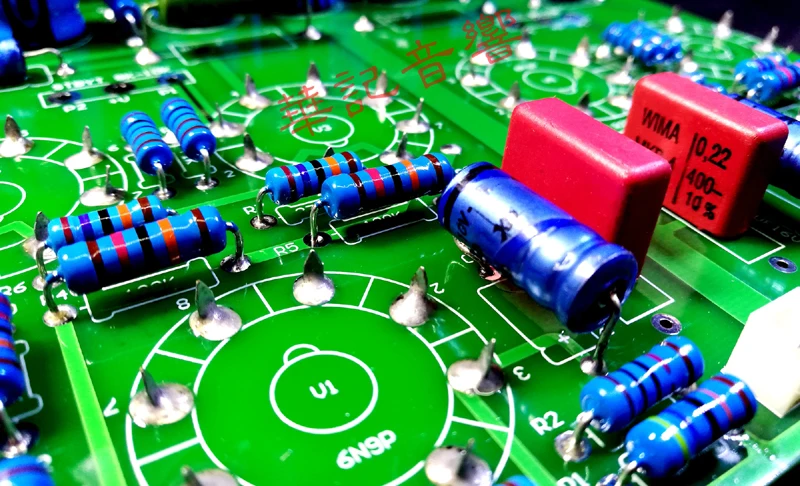

Схема эффекта компонентов, установленных на печатной плате
