Последнее обновление: 22.03.2022
Сделано в России.
Особенности:Точность хода обеспечивается высокоточным специализированным чипом часов в реальном времени (Dallas) Maxim ds3231 со встроенной технологией компенсации температуры эталонного генератора (TPC).
Исключительная точность хода +/-2 ppm, при температуре окружающей среды от 0 до + 40C, что обеспечивает точность хода около +/- 1 сек в месяц.
Сменная литиевая батарея CR2032 (3 вольт), чтобы обеспечить автономное движение часов.
При отключении источника питания индикация выключается, и часы продолжают работать от литиевой батареи.
Выразительная подсветка. Цвет: Красный, Зеленый, Синий, Сиреневый, Травяные,Бирюза, Белый.
Встроенный съемный будильник.
Полностью статическая индикация, отсутствие мерцания индикаторов разрядки газа.
Используются статические драйверы hv5222, специально разработанные для контроля индикаторов разрядки газа (GRIs) и переключения напряжения до 225 вольт.
Постоянный режим работы ламп (индикаторов) in-14. В отличие от китайских ремесел на низковольтных драйверах ULN2003A, не требуется специальный выбор ламп in-14.
Встроенная технология против разложения катодов газоразрядных ламп (катодов против отравления).
Эффективный, экономичный повышающий преобразователь напряжения с Резервом мощности и полноценным pwm-контроллером push-pull (uc3843a), правильно управляющим транзистором. С стабилизацией выходного напряжения (+ 190 вольт) и датчиком тока в цепи источника транзисторов irf840s.
Сбалансированный тепловой режим. В отличие от сомнительных схем некоторых «разработчиков» и китайских студентов, нет зон повышенной теплоотдачи.
Срок службы электролитических конденсаторов (всегда слабое звено любой цепи) продлевается из-за отсутствия перегрева окружающих компонентов. Электролитический конденсатор (низкий ESR) блокирует напряжение питания преобразователя boost-шунта керамическим конденсатором большой емкости (10,0 мкФ).
Интуитивно понятный интерфейс установки часов.
Эти часы разработаны и произведены в России.
SMD PCB монтаж производится на собственном оборудовании из качественных компонентов с обязательным входом и контролем качества на выходе.
Общие размеры печатной платы: 187*48 мм.
Расстояние между монтажными отверстиями платы (винт 4 м3): 180*41 мм.

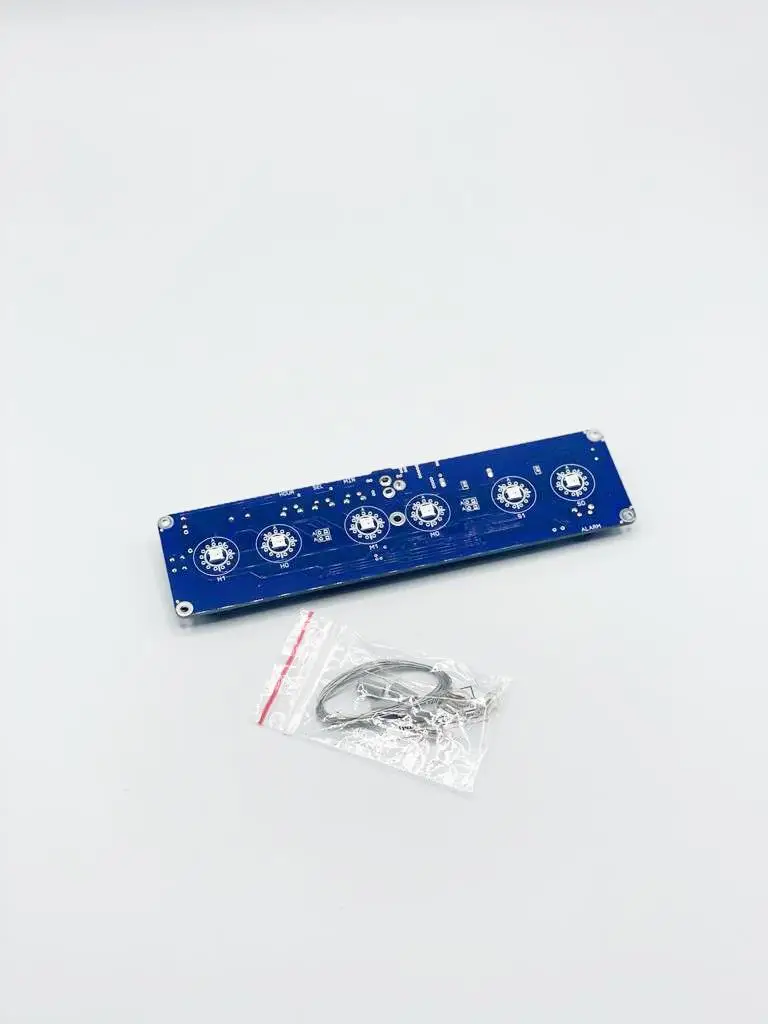

В комплект входит:& Bull; nc1406 часы PCB, полностью собранные и протестированные. (1 шт.)• Неоновая лампа ne-2h, для точки. (Диаметр 6 мм, Длина 16 мм), (4 шт.)• Без припоя с флюсом RMA для пайки неоновых индикаторов в-14 и ne2-h (1 метр).
Этот комплект не входит в комплект:
• Лампы in-14 (6 шт.).• Литиевая батарея CR2032, (как на компьютерах, 1 шт.)• Источник питания + 12 Вольт, на ток 0,5 A. (1 шт.)
В этом наборе все компоненты спаиваются и собранные доски тестируются на производстве.
Прекрасная возможность собрать часы на неоновых лампах.
Характеристики часов nc1406:Разъем питания: круглый разъем «DC Jack», внешний 5,5 мм/внутренний 2,1 мм. Центральный "+".
Параметр
Мин.
Норма
Макс.
Источник питания входного напряжения
+ V
+ V
+ 18в
Потребление тока (в зависимости от нагрузки)
0,5 А

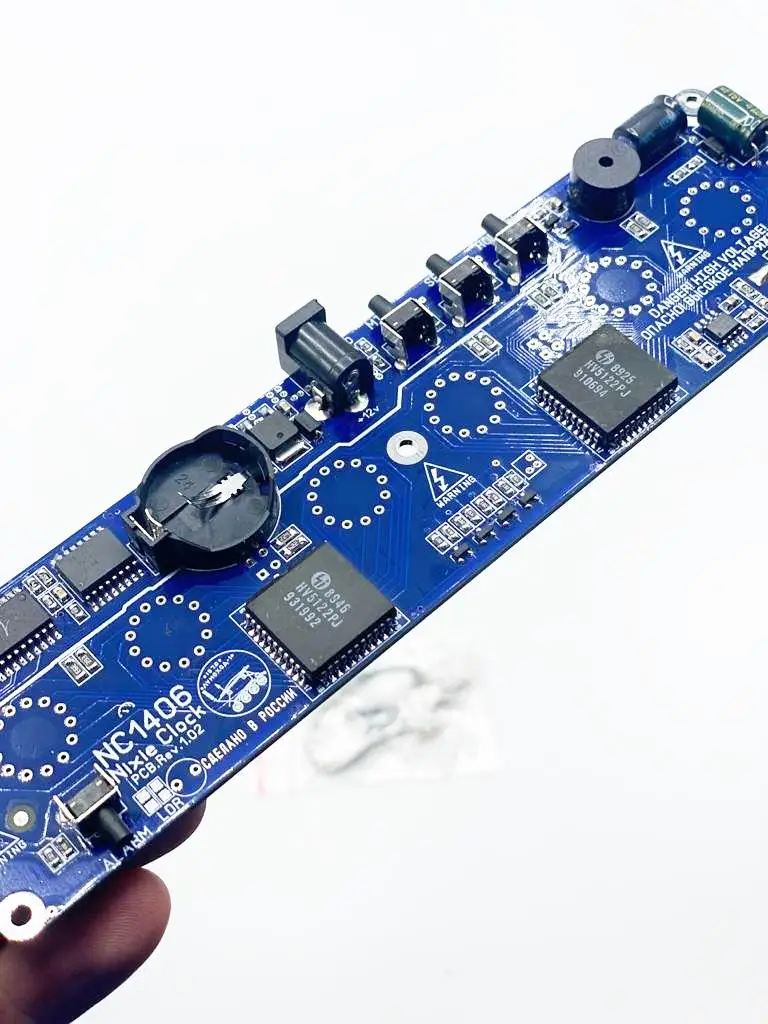

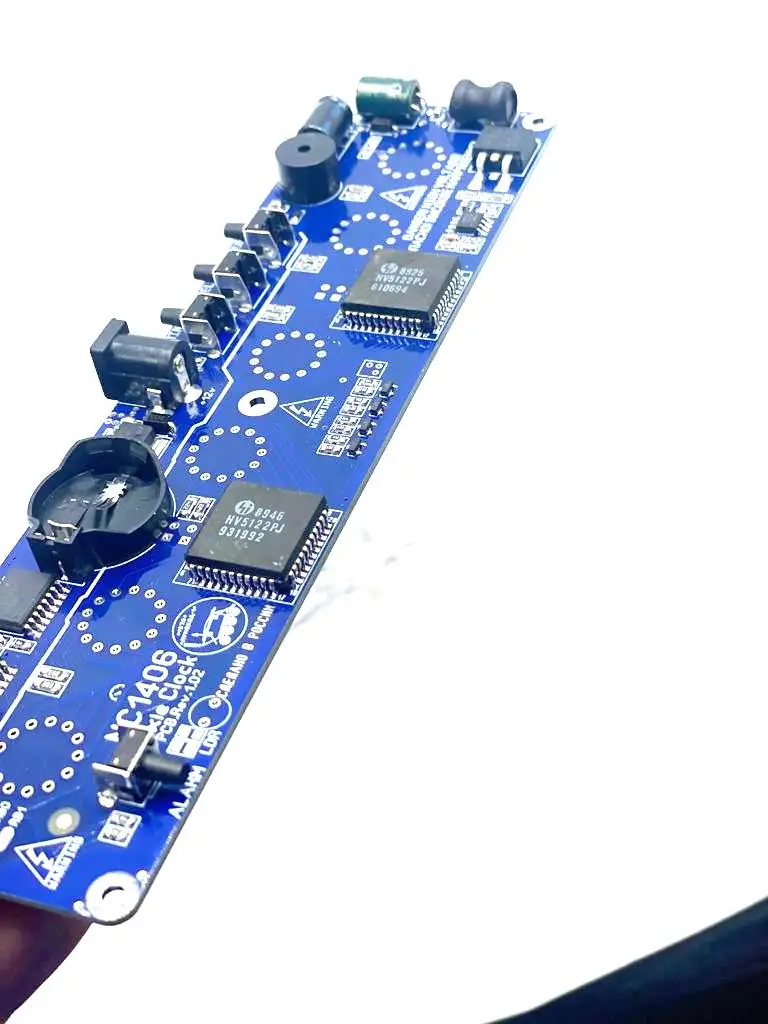

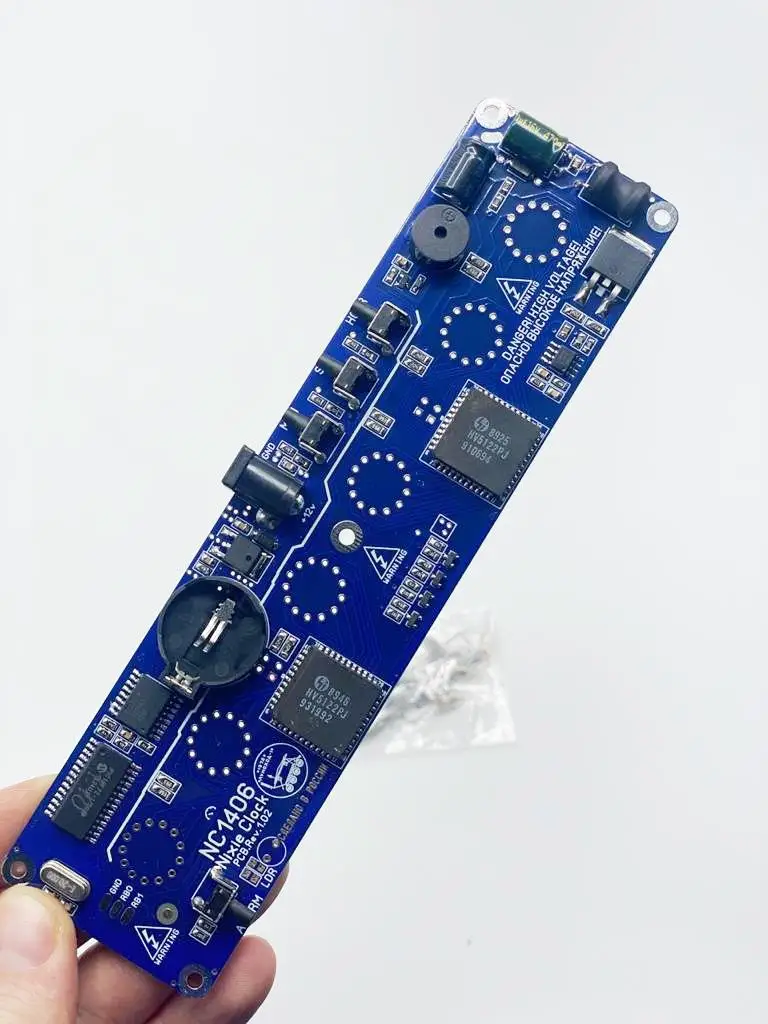

Больше фотографий:

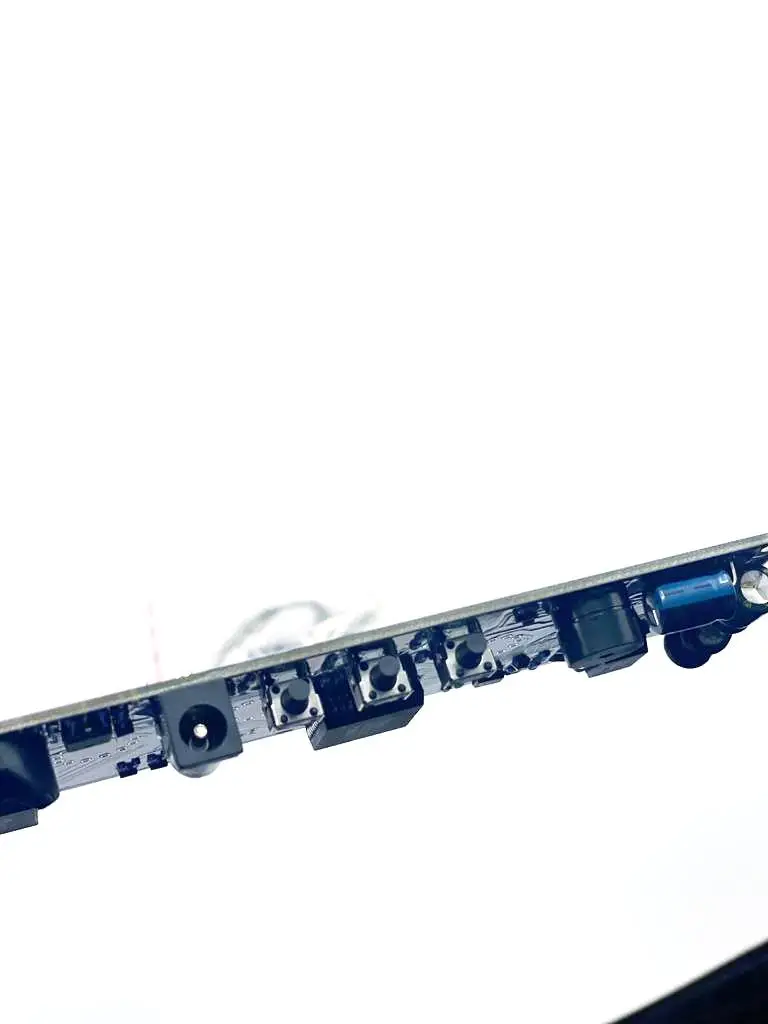

Назначение и расположение кнопок управления часами:
Настройка времени часов осуществляется тремя кнопками, которые находятся за часами:
Средняя кнопка «выбрать»-вход и выход из режима настройки часов. Нажмите и удерживайте, чтобы ввести режим настройки времени. Когда вы входите, вы услышите щелчки, после окончания светильник Зеленый Освещение ламп, которое указывает на вход в режим настройки времени.
Кнопка «минуты» находится над кольцом в течение нескольких минут.
Кнопка «часы»-это часы на кольце.
Короткое нажатие на среднюю кнопку «выбрать»-настройки записи и режим настройки времени выхода.
Будильник устанавливается тремя кнопками: 2 в задней части часов, одна в передней части часов:
Кнопка «Будильник»-это вход и выход из режима настройки будильника. Нажмите и удерживайте, чтобы ввести режим настройки времени. Когда вы входите, вы услышите щелчки, после окончания светильник Красный Освещение ламп, указывающих вход в режим будильника.
Кнопка «минуты» находится над кольцом в течение нескольких минут.
Кнопка «часы»-это часы на кольце.
Короткое нажатие кнопки «Будильник»-запись настроек и выход из режима настройки будильника.
Сразу же после выхода из режима установки включается будильник.
Включение и выключение будильника осуществляется с помощью короткого нажатия кнопки «Будильник». Когда вы включаете, звук восходящего тона, подсветка меняет цвет на красный, короткое Отображение времени настройки будильника, затем часы переходят в режим отображения времени.
Включение и выключение сигнала тревоги:
Включение и выключение будильника осуществляется с помощью короткого нажатия кнопки «Будильник». Когда вы включаете, звук восходящего тона, подсветка меняет цвет на красный, короткое Отображение времени настройки будильника, затем часы переходят в режим отображения времени.
Режим будильника отображается лампами "dots".
В тех случаях, когда будильник выключен, "в горошек" светильник лампы вспышки кратко каждую секунду.
Когда будильник включен, светильник с лампами «dots» ненадолго горит каждую секунду.
Сигнал тревоги:
Если будильник включен (Светильник лампы точек во время прошивки кратко записать каждую секунду), а затем в тех случаях, когда будильником и время совпадает, будильник, и он срабатывает. Звук будильника выбирается в подлинную эпоху СССР. Никаких музыкальных и полифонических исследований не предусмотрено. "Порванный" сигнал тревоги, повторяется каждую секунду и мигает в часы тревожной Красный Освещение ламп продлится ровно 60 секунд (минуту).
Чтобы отключить будильник, нажмите на кнопку «Будильник».
Управление RGB Подсветка лампы:
Освещение контролируется кнопкой «minutes». В то же время режимы переключаются на кольцо: Скидка, Красный, Зеленый, Синий, Сиреневый, Травяные,Бирюза, Белый.
12/24 часовой контроль дисплея:
Дисплей режима управления «12/24»-кнопка «часы». Переключение происходит на кольце. Просто выберите режим, который вам нравится.
В 12-часовой режим на дисплее "AM/PM» не предоставляется.
Чтобы избежать путаницы, при установке времени и будильника Часы автоматически переходят в формат отображения 24 часа.
