DIY 4-канальный 2,4G беспроводной передатчик и приемник модуль платы для DIY пульта дистанционного управления набор автомобилей модель корабля

1. Описание:

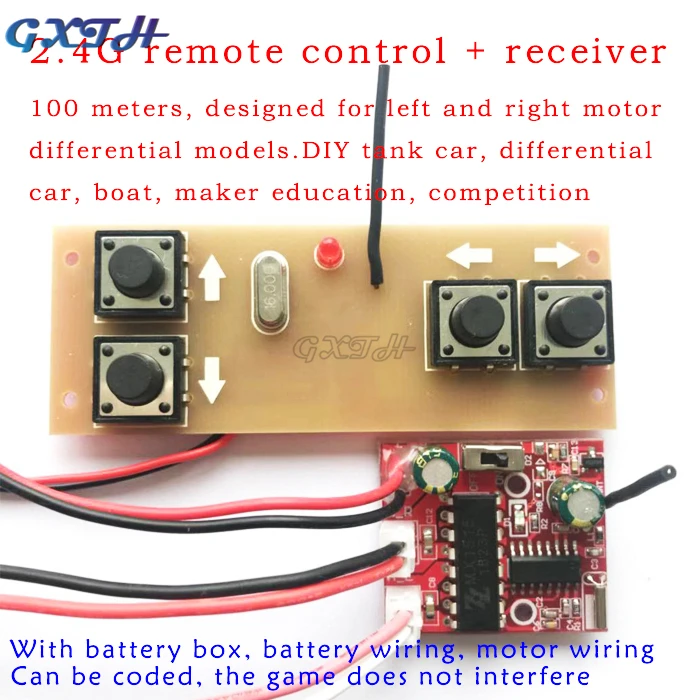

ZK-TR100 модуль использует новейшие технологии беспроводной передачи 2,4G. Стабильная и надежная производительность, дальность связи и сильная способность анти-помех. Он подходит для разработки и применения игрушек, модельных самолетов и других продуктов. Таких как дифференциальное инженерное транспортное средство, землеройное транспортное средство, танк, лодка дистанционного управления и трек-робот.

2. Особенности:

1. Интегрированный модуль трансивера

2. Дальние расстояния связи

3. Ультра-маленький размер

4. Низкое энергопотребление

5. Защита от помех

6. Удельный дифференциальный мотор скорости

3. Параметры:

1. Название продукта: ZK-TR100 DIY 2,4G 4-канальный Беспроводной модуль приемопередатчика

2. Номер товара: ZK-TR100

3. Передатчик Рабочая Напряжение AC/DC 2,2 V ~ 4,5 V

4. Приемник Рабочая Напряжение AC/DC 3,6 V ~ 9V

5. Расстояние связи: около 100 метров

6. Связь частота: 2,4 ГГц

7. Ток привода: 2А (макс.)

8. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

9. Диапазон рабочей влажности: 0%-95% относительной влажности

10. Размер передатчика: 80*30*11,3 мм

11. Приемник Размеры: 28*32*11,5 мм

12. Батарейный блок: 59*33*15 мм

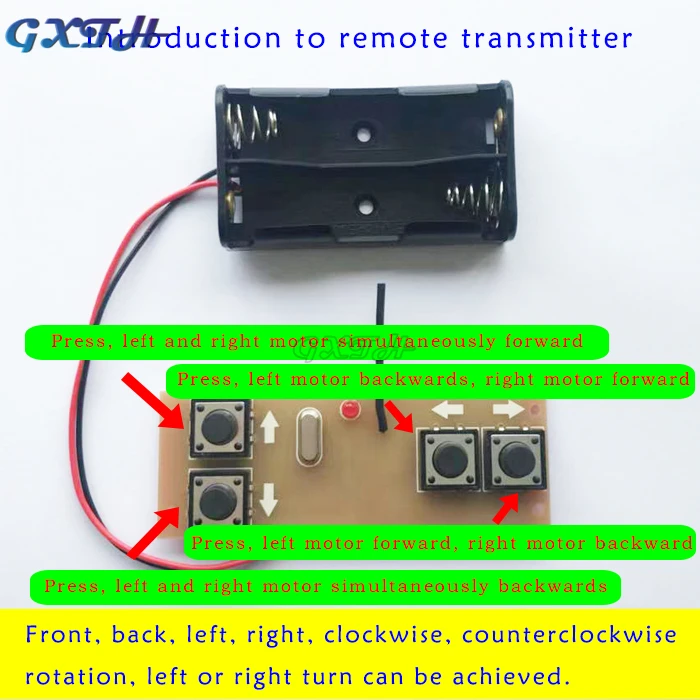

4. Описание кнопки:

1. Кнопка слева сверху на передатчике: два двигателя будут вращаться вперед при нажатии. Перевозчик вперед.

2. Кнопка слева внизу на передатчике: два двигателя повернут назад при нажатии. Несущая назад

3. Кнопка справа-слева на передатчике: один двигатель будет вращаться вперед и другой обратный поворот при нажатии (не может контролировать Серводвигатель). Несущая повернуть налево.

4. Кнопка справа-справа от передатчика: один двигатель повернет назад, а другой повернет вперед при нажатии (не может управлять сервоприводом). Несущая повернет направо.

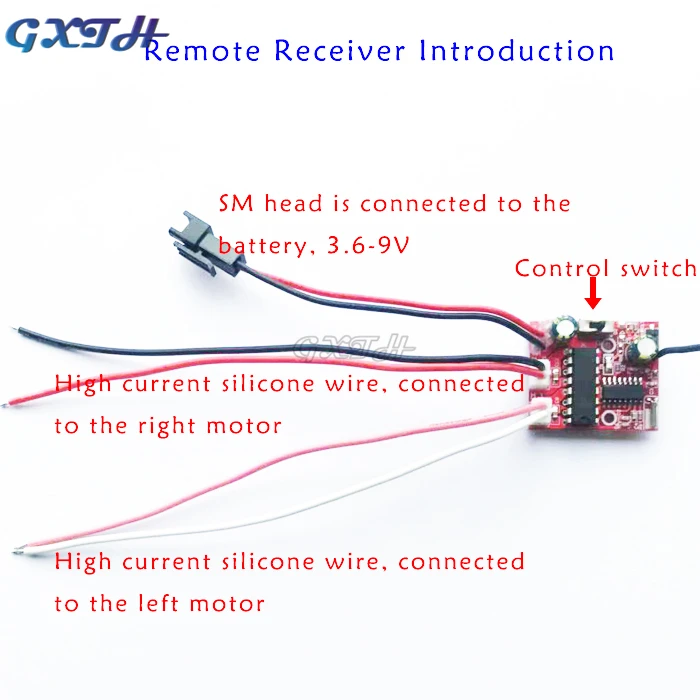

5. Переключатель на приемнике: переключатель управления электропитанием.

Примечание: Это только для двигателя, который может поддерживать дифференциальный контроль скорости, такой как двигатель 380. Он не может подключаться к серводвигателю!

5. Код пары:

1. Удерживайте нажатие кнопки влево-снизу и вправо одновременно перед включением.

2. Он переходит в режим сопряжения, когда светодиодный индикатор мигает после включения источника питания (автоматически выходит из режима сопряжения, если не работает в течение 15 секунд).

3. Включение питания для приемника.

4. Успех сопряжения, если светодиодный индикатор мигает три раза как на передатчике, так и на приемнике.

Примечание: один передатчик может соединиться с большим количеством приемников. Но он просто может соединить один в течение того же времени. Пользователю необходимо повторно включить питание для следующего сопряжения.

6. Использование шагов:

1. Выключите переключатель на приемнике.

2. Подключите два двигателя постоянного тока, таких как 380 мотор на приемнике.

3. Подключите правильное рабочее напряжение для передатчика и приемника.

4. Включите переключатель на приемнике.

5. Отрегулируйте кнопки на передатчике для управления двигателем.

7. Примечание:

1. Это только для двигателя, который может поддерживать дифференциальный контроль скорости, такой как двигатель 380. Он не может подключаться к серводвигателю!

2. Не подходит для обычных игрушечных автомобилей.

3. Источник питания положительный и отрицательный не может быть изменен. В противном случае модуль будет поврежден.

4. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.

8. Применение:

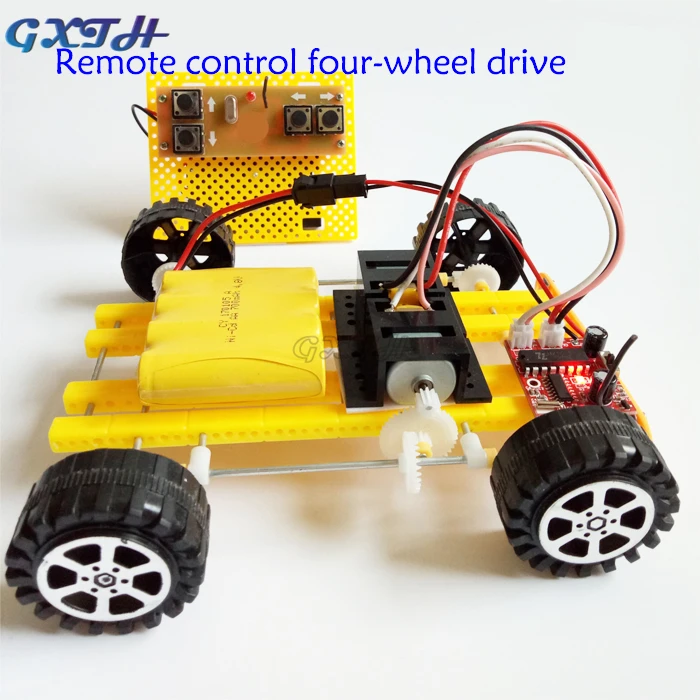

1. Дифференциальное инженерное транспортное средство

2. Игрушка экскаватора

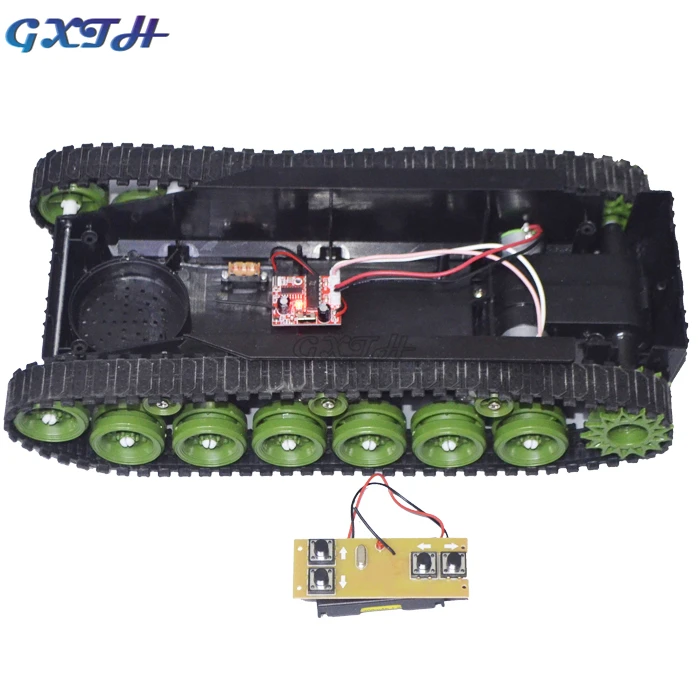

3. Танковая игрушка

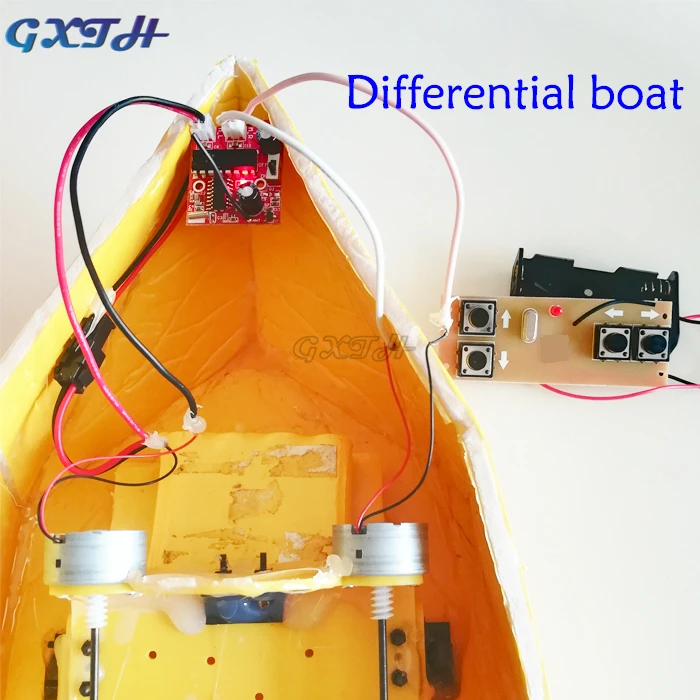

4. Игрушечная лодка с дистанционным управлением

5. Боевой корабль игрушка

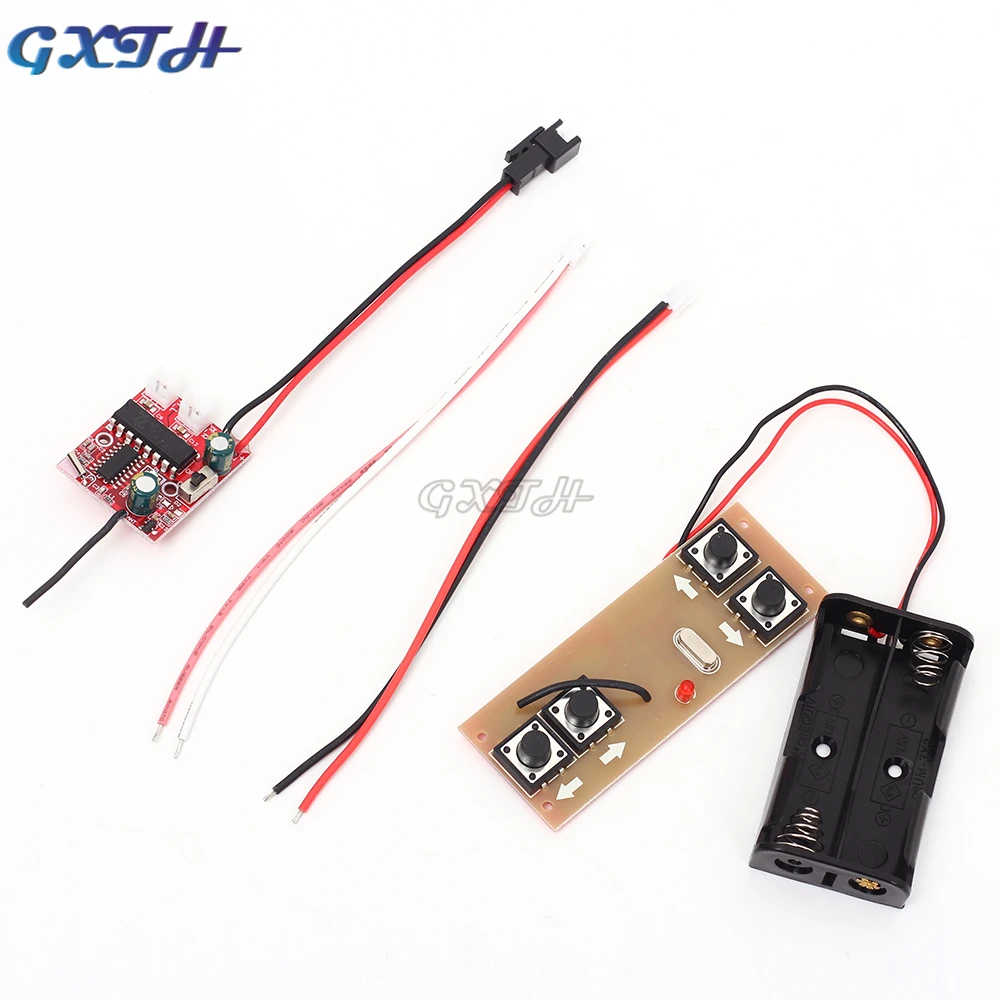

9. Посылка:

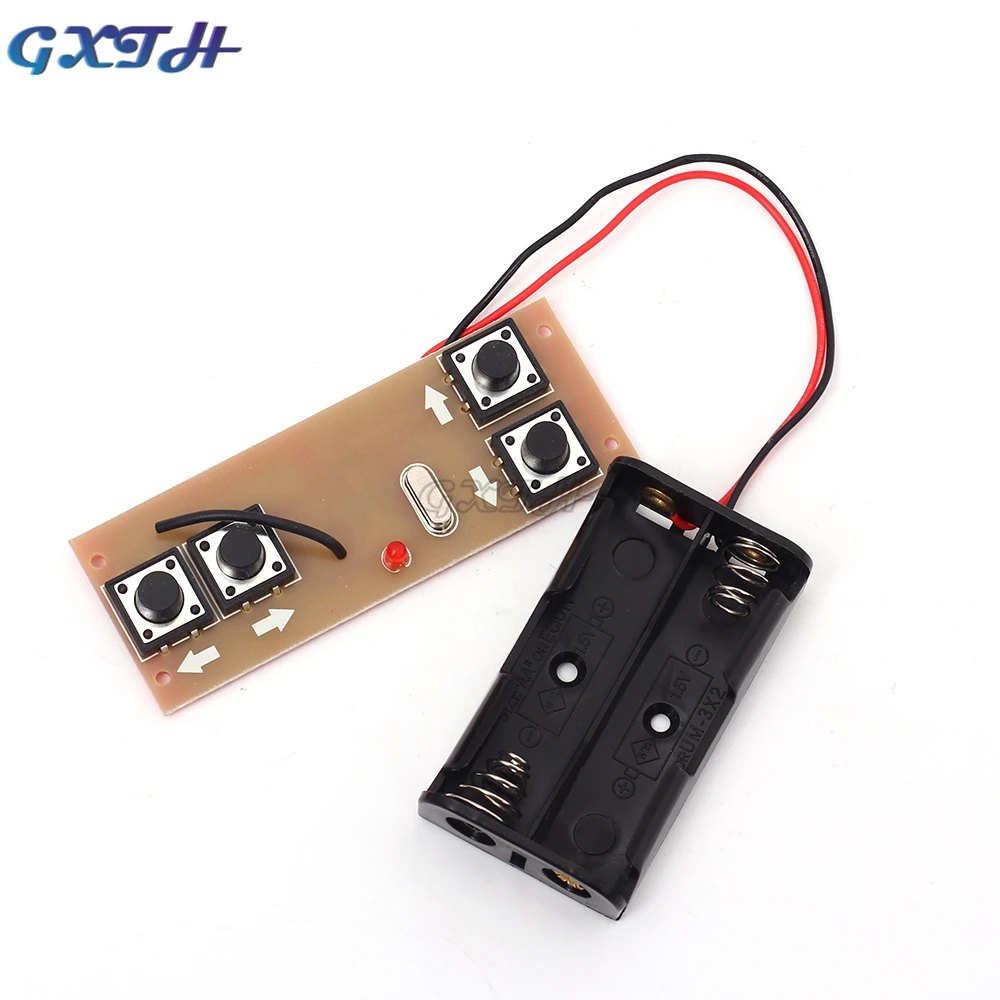

1. 1 шт. ZK-TR100 передатчик с антенной;

2. 1 шт. ZK-TR100 приемник с антенной и проводом питания;

3. 1 шт. AA * 2 батарейный блок с проводом;

4. 2 шт 2,0 мм 2P провода;
