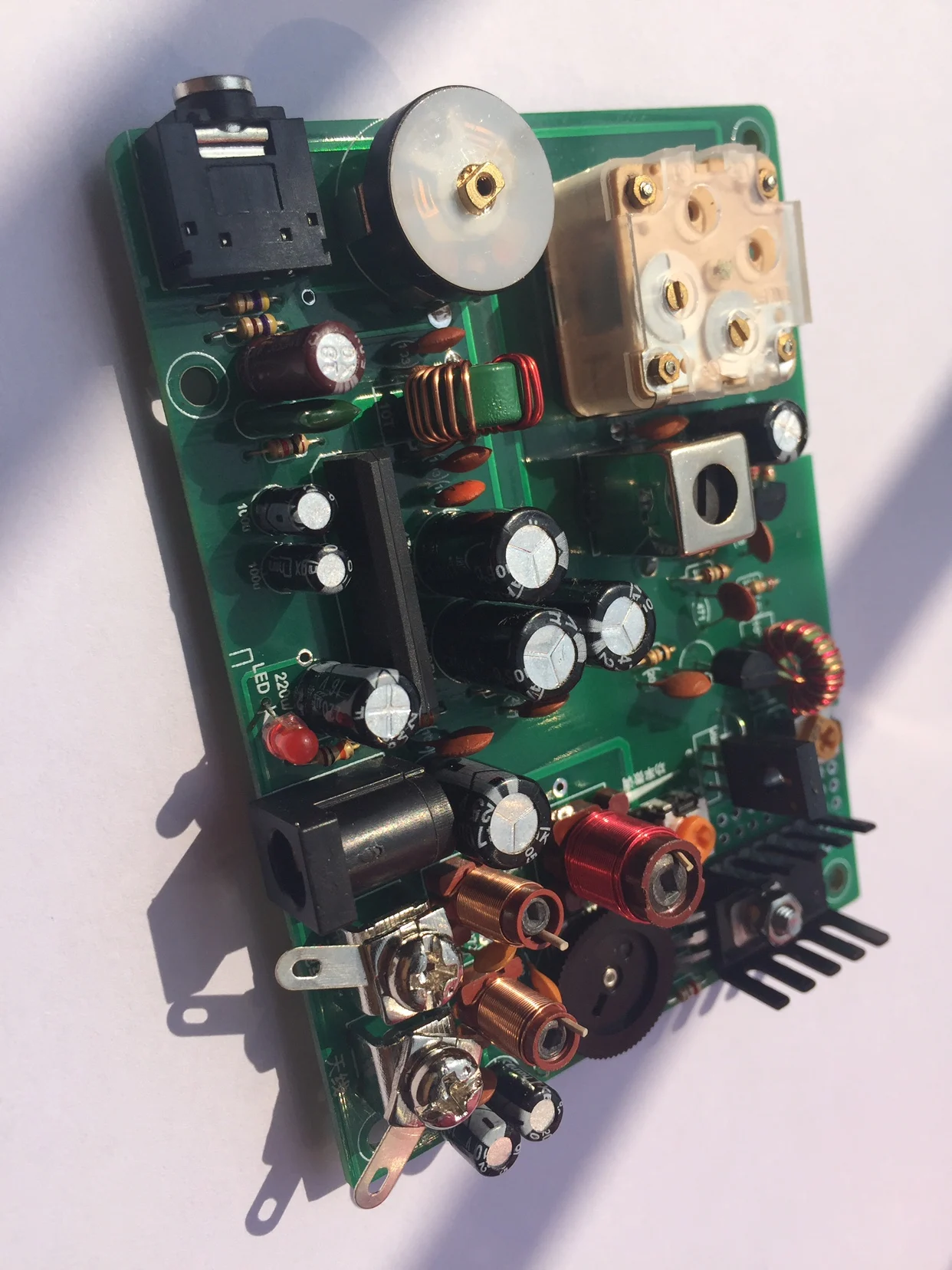

Напоминание:
1. Эта материнская плата предназначена только для беспроводных любителей средних волн и может хорошо проверить эффект рудного радио.
2. Свободные части: включая компоненты и Аудиокабели на основной плате, и точки частоты должны быть отлажены самостоятельно.
Готовая плата: доступна при включении, включая аудиокабель.
Радио звук:
Http://v.youku.com/v_show/id_XNDQxNDk1NTEzMg==.html
Электрические параметры:

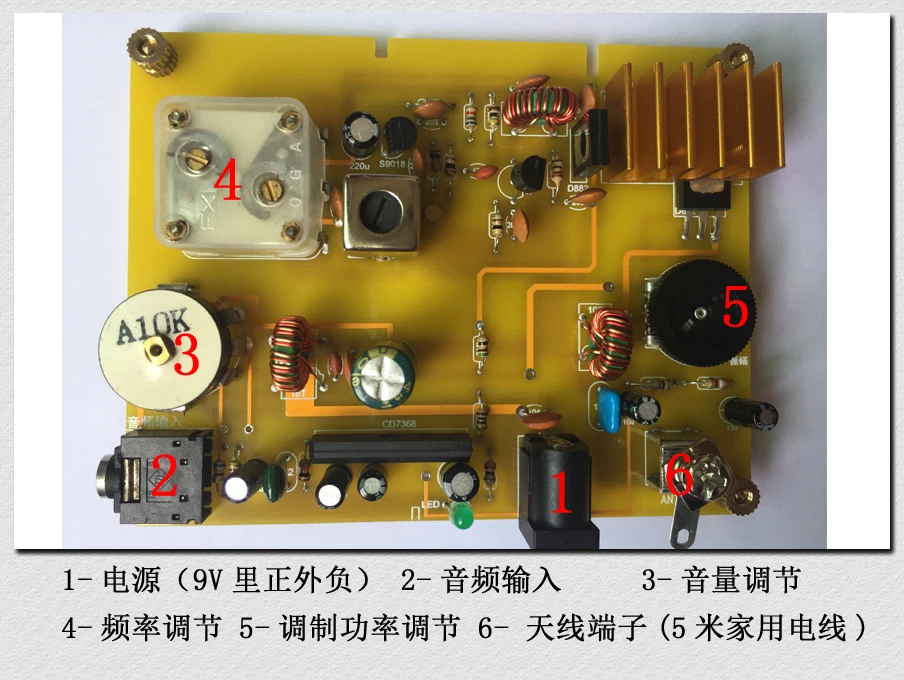

Источника питания: 9v2a (постоянный ток) 5,5 интерфейс, внутренний положительный и внешних негативных (при условии источника питания не требуется)
Частота передачи: 530 ~ 1600 кГц (средняя волна диапазона радио)
Высокочастотная Мощность передачи: регулируемая 20 мВт ~ 500 МВт, и регулируемая мощность может быть использована в пределах 5 ~ 10 метров.

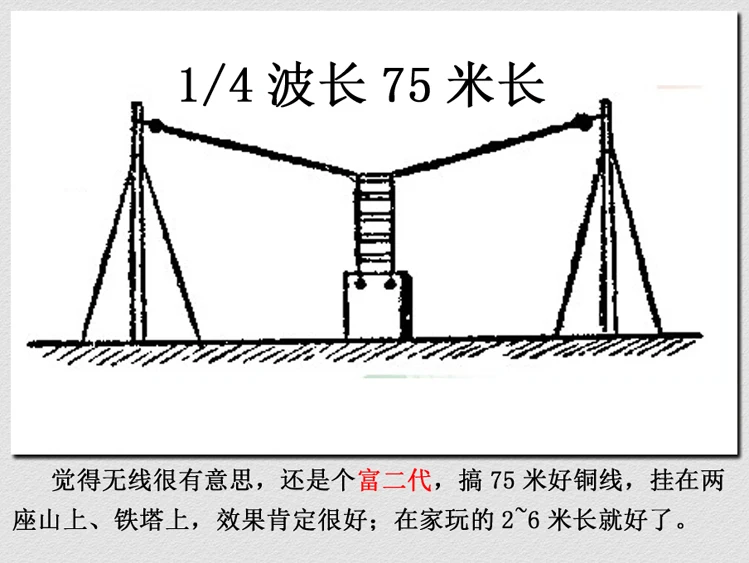

Антенна: 1,5 ~ 2,5 медный провод для 5 м дома
Аудио вход: 3,5 мм на обоих концах, с доской аксессуары
Источник звука: CD, настольный компьютер, мобильный телефон и т. Д.
Подходит для: любителей радио средней волны, для студентов для изучения принципа генерации беспроводного сигнала и аудио модуляции передатчика AM.


Схема усиления звука выводит достаточно звуковой мощности для схемы модуляции.

Эта плата принимает модуляцию коллектора, имеет характеристики низкого искажения, регулируемой амплитуды и превосходного качества звука; Подходит для радио-энтузиастов и студенческих экспериментов.

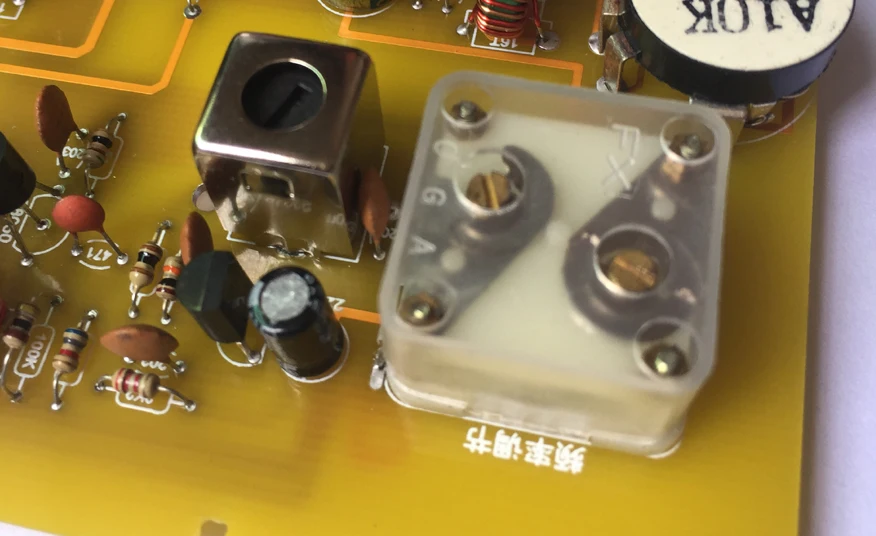

Настройте 223 тюнинговый конденсатор, частоту можно изменить между 530 ~ 1600 кГц;

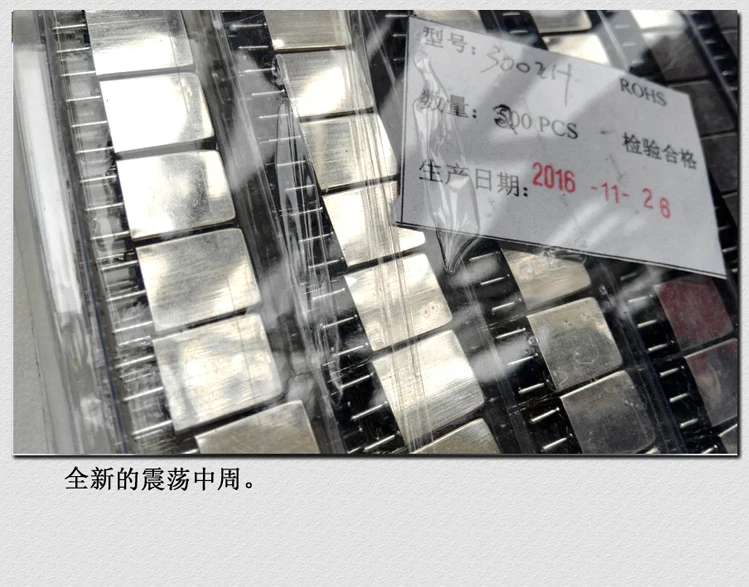

Метод отладки запасных частей: поверните ПВХ против часовой стрелки до конца, отрегулируйте ПВХ обрезки конденсатора к углу, показанному на рисунке, установите с цифровым дисплеем и радио до 530 кГц, настройте среднюю неделю до получения сигнала; Затем Настройте ПВХ по часовой стрелке до конца, Установите Устройство с цифровым дисплеем и радио на 1600 кГц, настройте Обрезной конденсатор из ПВХ на 1600 кГц и отрегулируйте его назад и вперед, чтобы настроить радио на 5300 ~ 1600 кГц. Он похож
К способу регулировки местного осциллятора всего транзистора.

Использование и эксперимент радиопередатчиков должны соответствовать местным правилам радиосвязи и регулировать регулятор амплитуды, чтобы минимизировать мощность.
