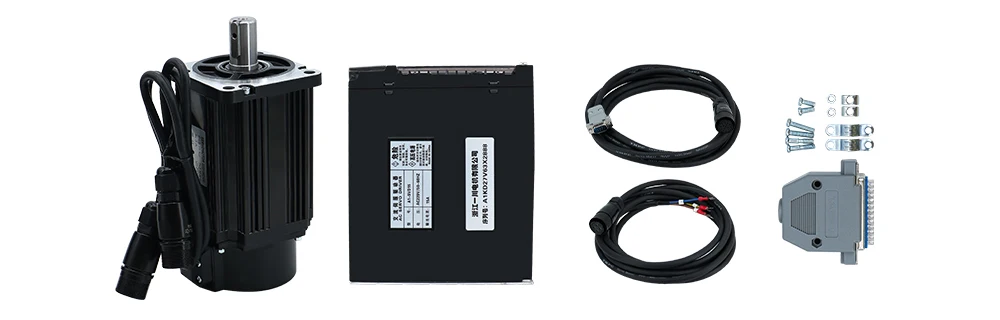

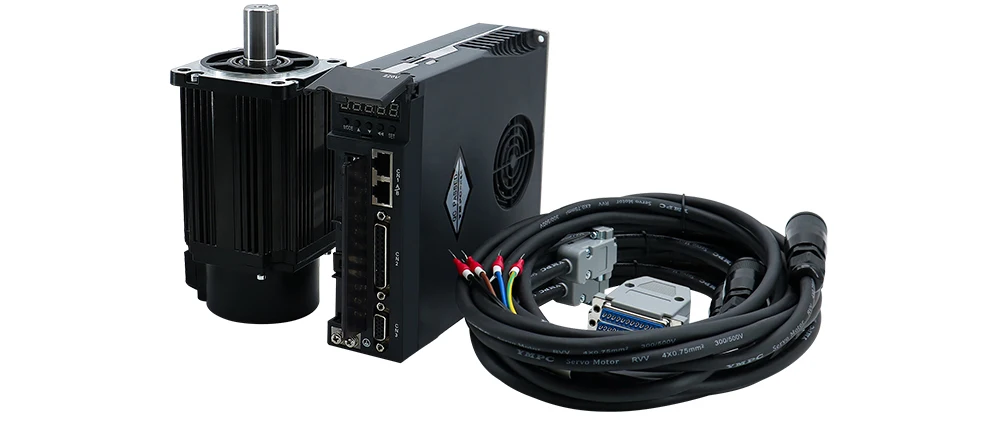

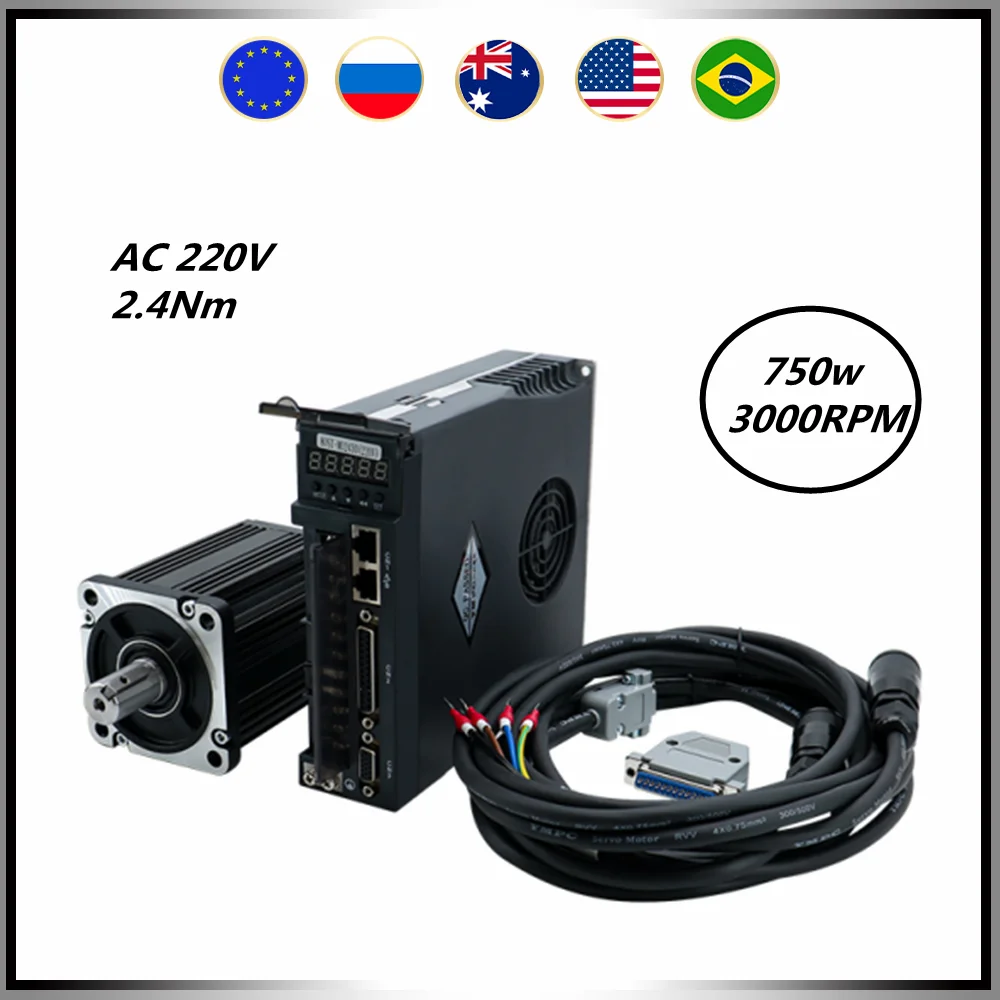

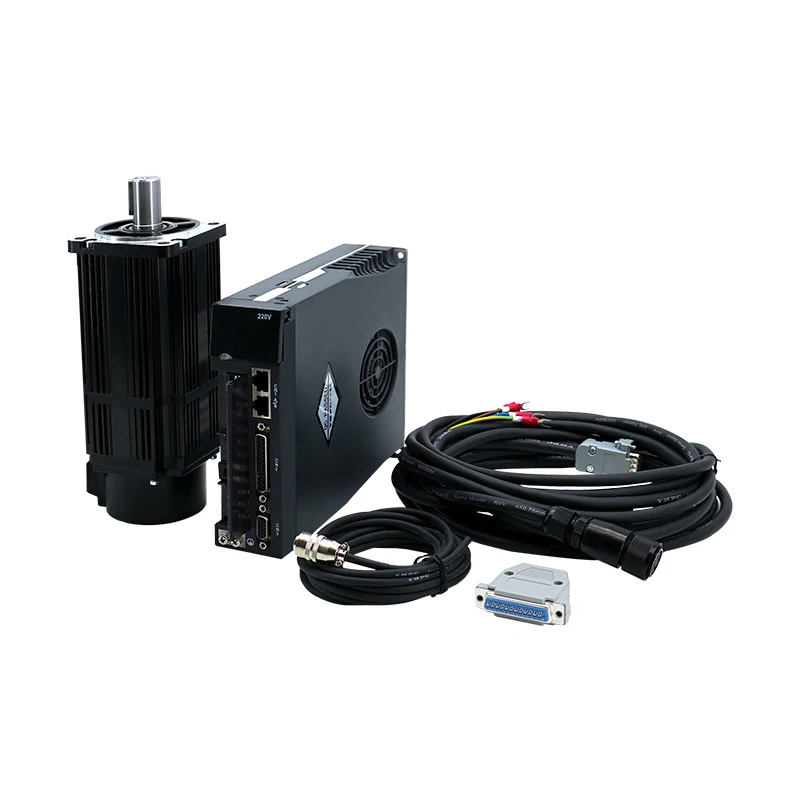

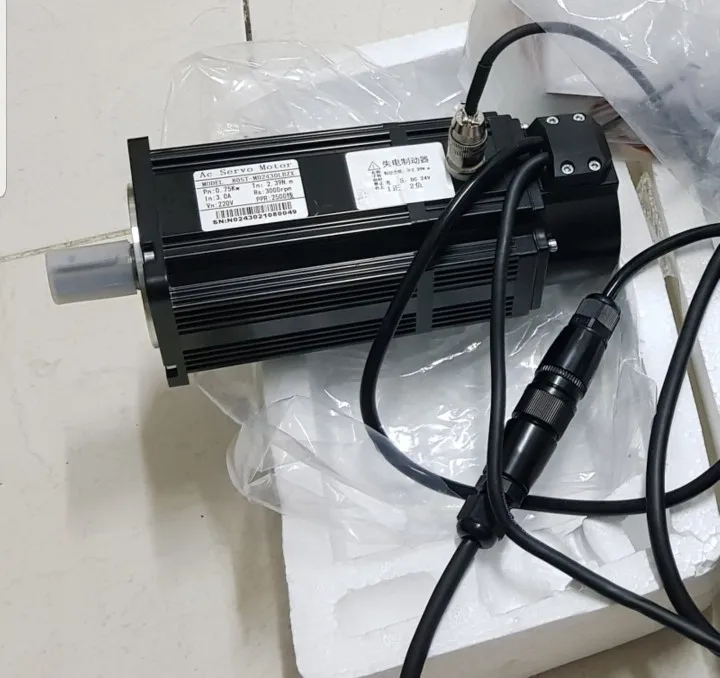

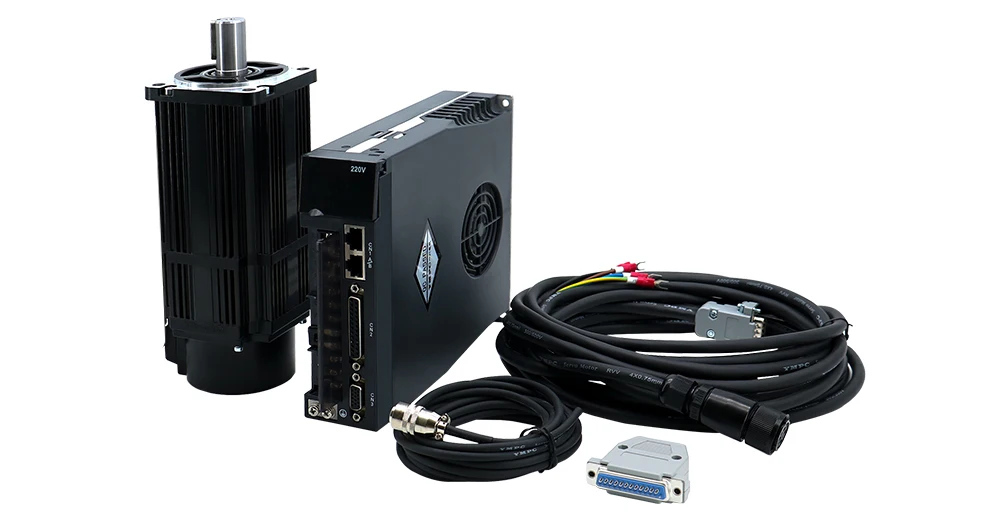

Новый серводвигатель переменного тока 750 Вт 220 В 80ST-M02430 90ST-M02430 3000 Нм обмин + Драйвер переменного тока A1-SVD15 + кабель питания 3 м5 м8 м

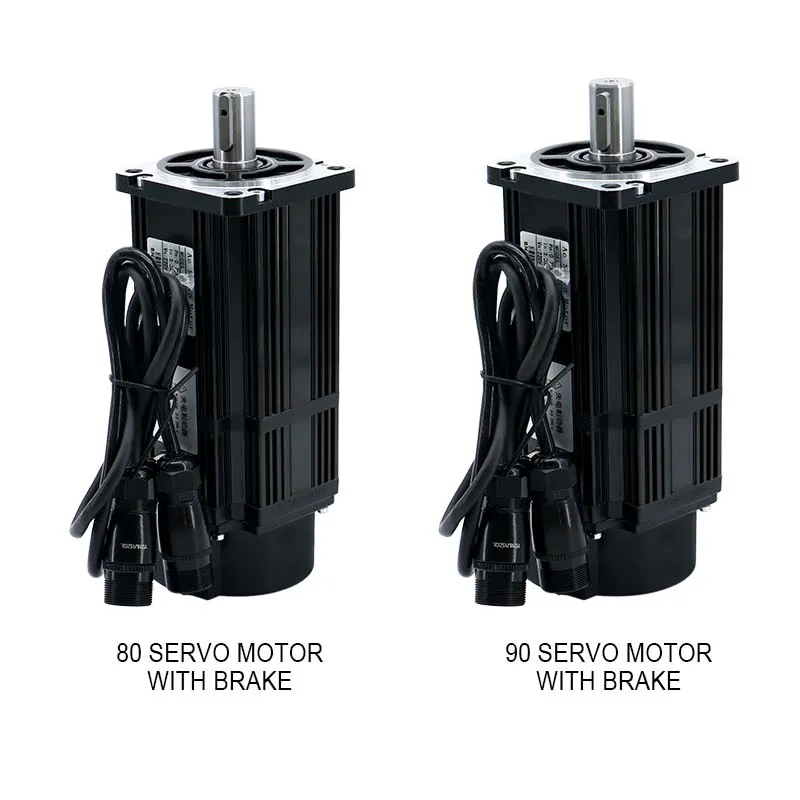

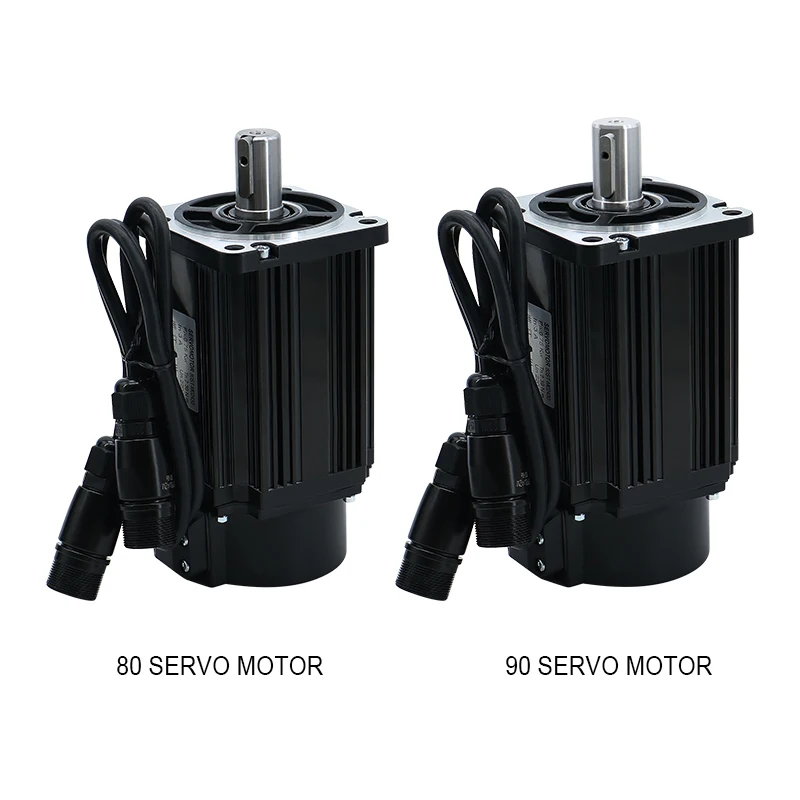

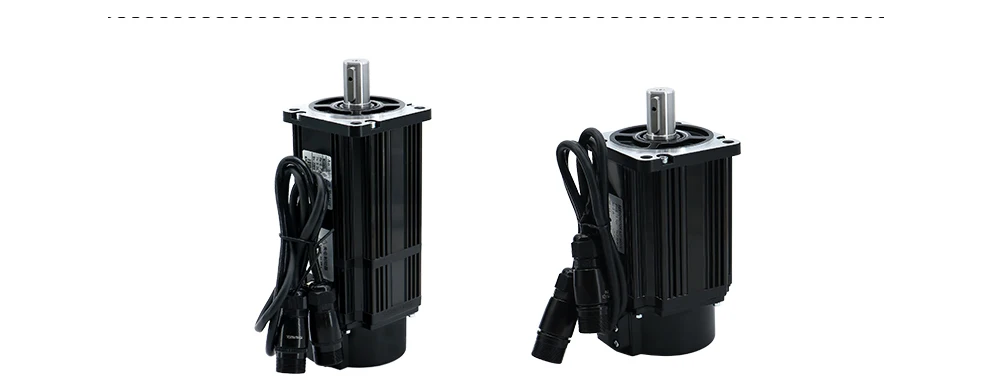

80ST серводвигатель с тормозом 80ST Серводвигатель без тормоза

Модель

80ST-M02430

Номинальная мощность (кВт)

0,75

Номинальное напряжение (В)

220

Номинальный ток (А)

3

Номинальная скорость (об/мин)

3000

Номинальный крутящий момент (N.m)

2,39

Пиковый крутящий момент (N.m)

7,1

Постоянное напряжение (В/1000/мин)

48

Коэффициент крутящего момента (N.m/A)

0,8

Инерция ротора (кг. МЗ)

1,82*0,0001

Сопротивление линии (Ω)

2,88

Линейная индуктивность (mH)

6,4

Постоянное электрическое время (мс)

2,22

Вес (кг)

2,86

Номер линии кодировщика (PPR)

2500

Класс изоляции

130 ° c

Класс безопасности

IP65

Вал двигателя

19 мм с ключом 6 мм

Nmuber выбранных линий кодировщика

2500-линейный Инкрементальный аналого-цифровой преобразователь/20-бит инкрементный датчик положения/17-бит абсолютный датчик положения

Условия эксплуатации

Температура:-20 ℃ ~ + 50 ℃ Влажность: ниже 90% RH отсутствие девинга

Мотор обмотки плуг

Проволока для намотки

PE (желто-зеленый/черный)

U (красный)

V (желтый)

W (синий)

Серийный номер штепсельной вилки

4

1

2

3

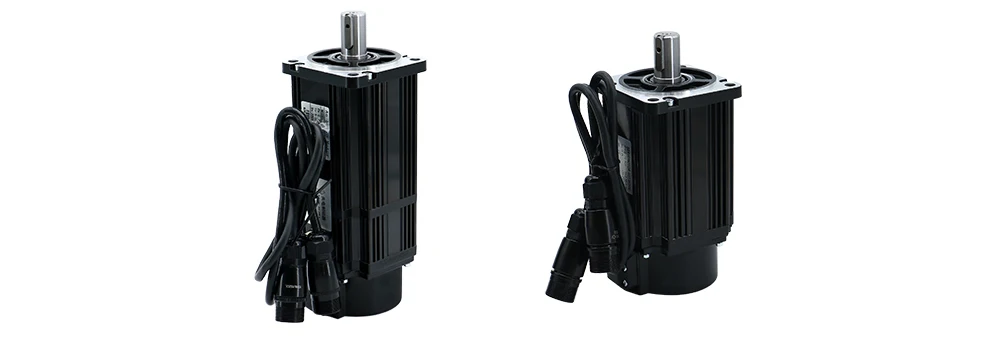

90ST серводвигатель с тормозом90ST Серводвигатель без тормоза

Nmuber выбранных линий кодировщика

2500-линейный Инкрементальный аналого-цифровой преобразователь/20-бит инкрементный датчик положения/17-бит абсолютный датчик положения

Условия эксплуатации

Температура:-20 ℃ ~ + 50 ℃ Влажность: ниже 90% RH отсутствие девинга

Мотор обмотки плуг

Проволока для намотки

PE (желто-зеленый/черный)

U (красный)

V (желтый)

W (синий)

Серийный номер штепсельной вилки

4

1

2

3

Модель

90ST-M02430

Номинальная мощность (кВт)

0,75

Номинальное напряжение (В)

220

Номинальный ток (А)

3

Номинальная скорость (об/мин)

3000

Номинальный крутящий момент (N.m)

2,39

Пиковый крутящий момент (N.m)

7,1

Постоянное напряжение (В/1000/мин)

51

Коэффициент крутящего момента (N.m/A)

0,8

Инерция ротора (кг. МЗ)

2,45*0,0001

Сопротивление линии (Ω)

3,2

Линейная индуктивность (mH)

7

Постоянное электрическое время (мс)

2,2

Вес (кг)

3,4

Номер линии кодировщика (PPR)

2500

Класс изоляции

130 ° c

Класс безопасности

IP65

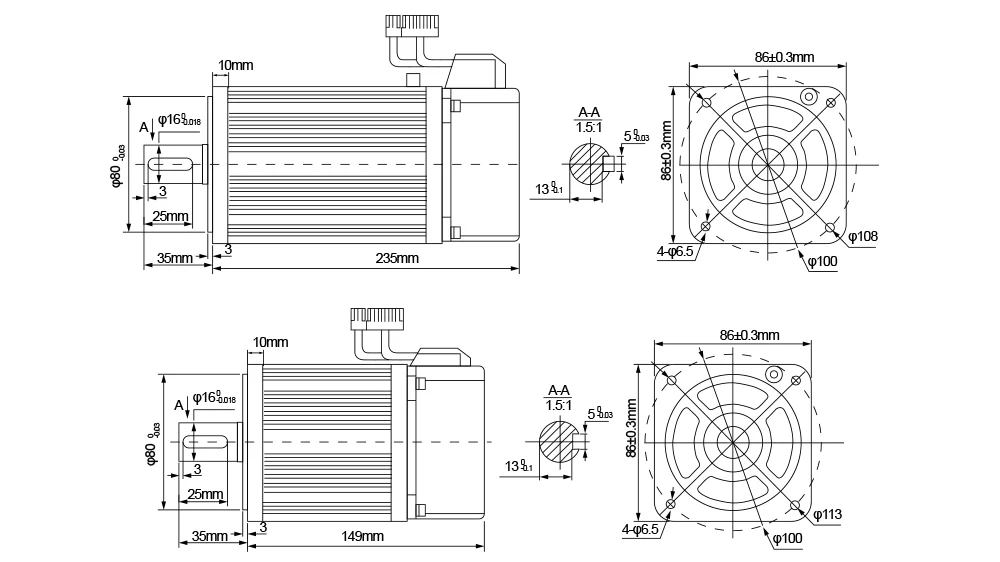

Вал двигателя

16 мм с ключом 5 мм

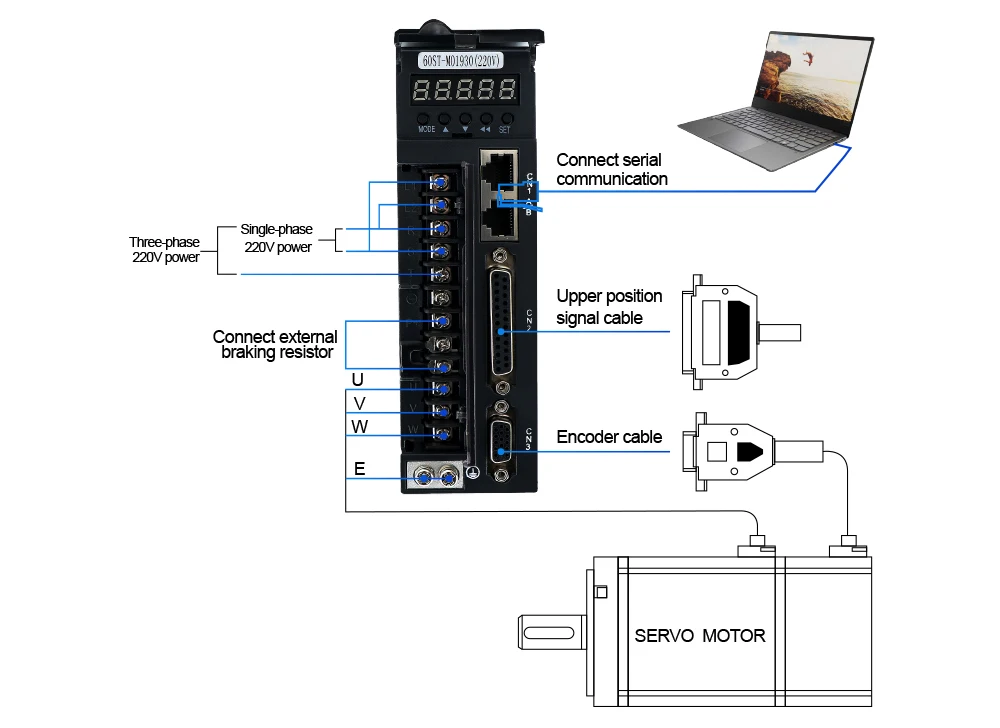

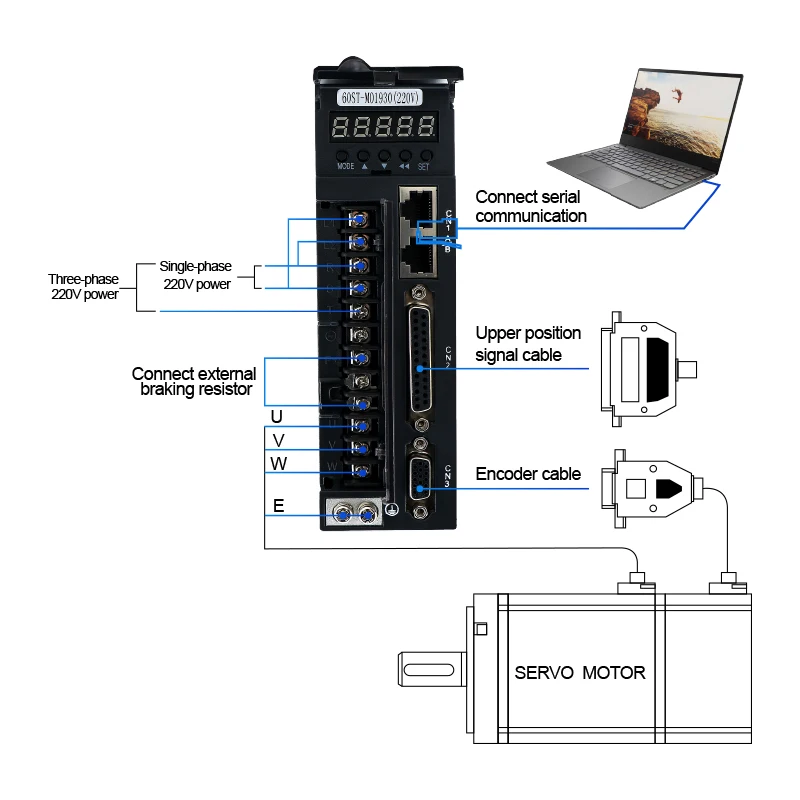

① Интерфейс связи ② вход сигнала ПК

③ Входной сигнал кодировщика ④ блок питания цепи управления

⑤ Источник питания основной цепи ⑥ внешний Тормозной резистор интерфейс

⑦ Световой индикатор мотор силовая линия ⑧ Клемма заземления

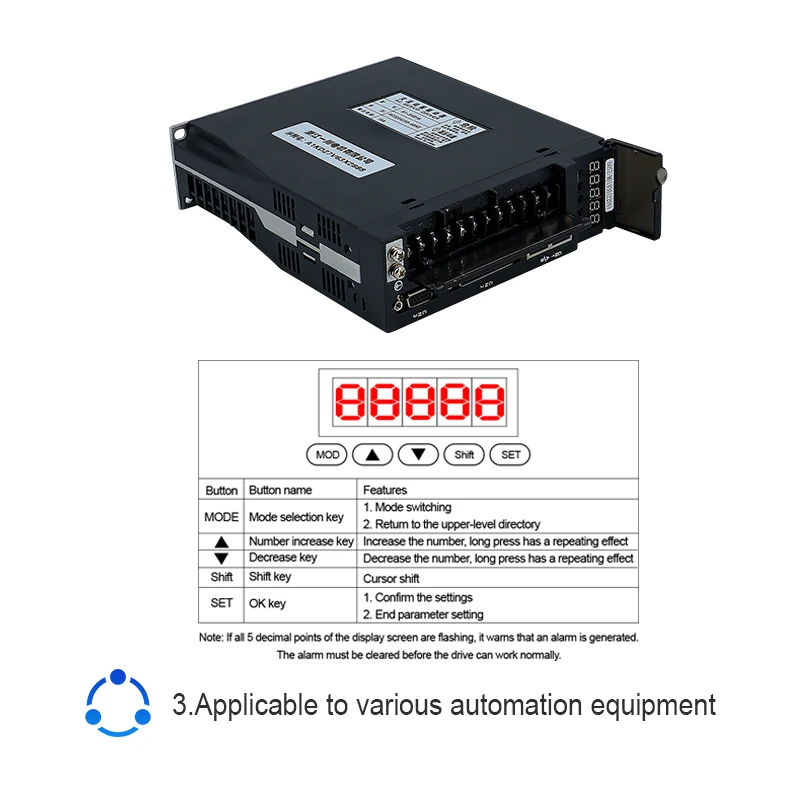

Кнопка

Название кнопки

Особенности

М

Клавиша выбора режима

1. Переключение режимов

2. Вернитесь в каталог верхнего уровня

?

Клавиша inscrease

Увеличение числа, длительное нажатие имеет повторяющийся эффект

?

Клавиша уменьшения

Уменьшение числа, длительное нажатие имеет повторяющийся эффект

Сдвиг

Клавиша переключения передач

Сдвиг курсора

Набор

Ok key

1. Подтвердите настройки

2. Имя кнопки настройки параметров

Примечание: Если все 5 десятичных точек экрана мигают, это предупреждает, что генерируется сигнал тревоги. Сигнал должен быть очищен, прежде чем диск может работать нормально. Особенности
