Radiolink мини GPS системный модуль M8N SE100 для контроллера полета Pixhawk UBX-M8030 M8 чип для радиоуправляемых гоночных Дронов и квадрокоптеров

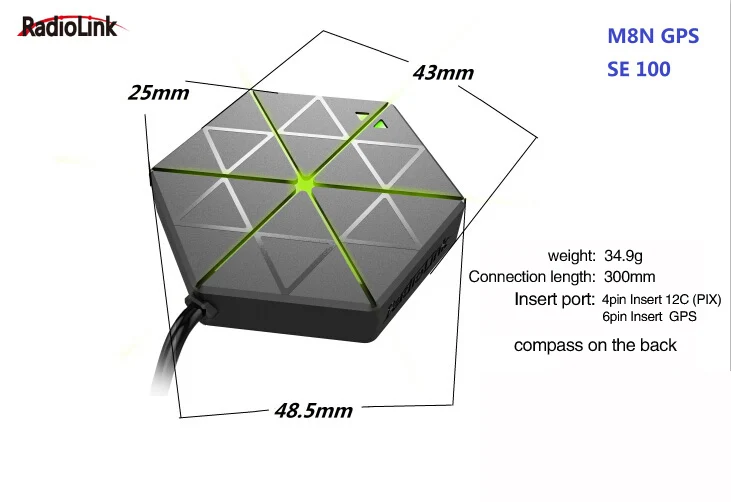

Спецификация:
Название бренда: Radiolink

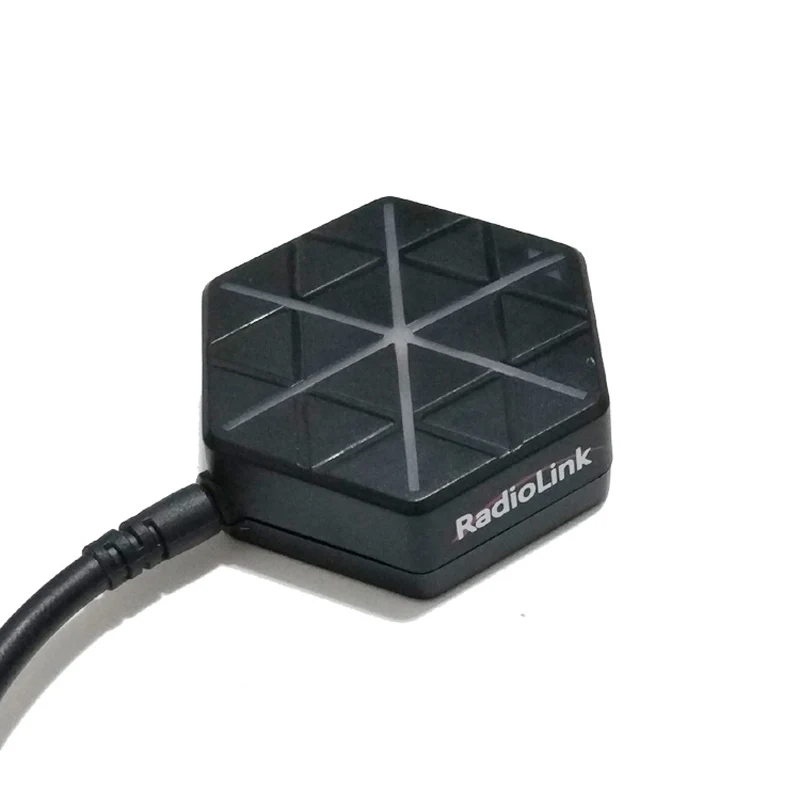

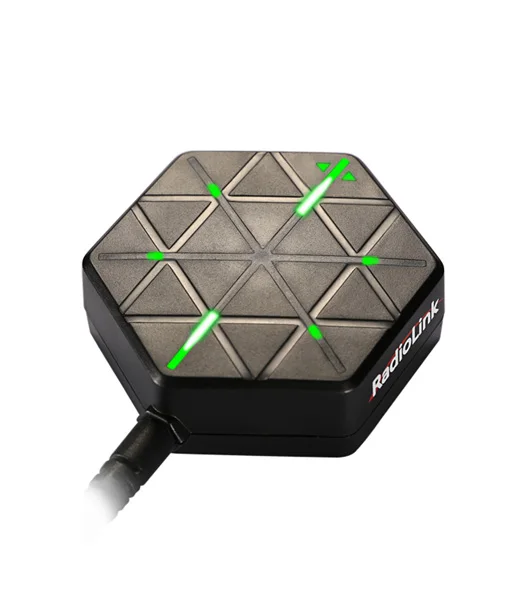

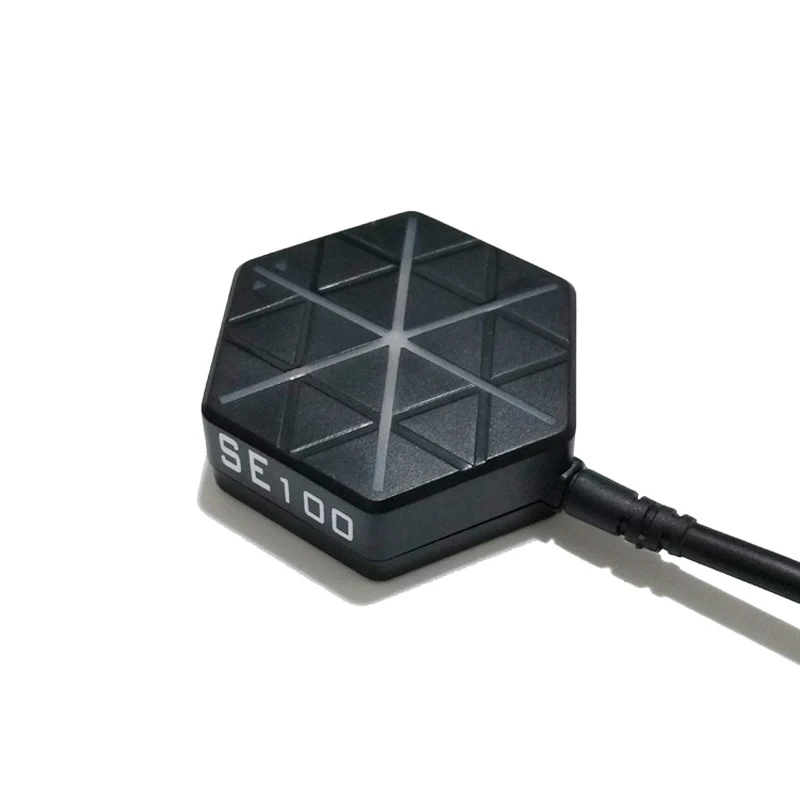

Название товара: M8N GPS модуль
Позиционная точность: 1 м точность при работе с параллельными ГНСС, 2,5 м точность при работе с одним
GNSS.
Скорость Точность: 0,1 м/с
Максимальная высота: 50000 м
Максимальная скорость: 515 м/с
Максимальное ускорение: 4G
Максимальная скорость обновления: до 18 Гц
Чувствительность
Отслеживание и Nav. : -167dBm; Повторное приобретение:-163dBm; Холодный запуск:-151dBm; Горячий запуск:-159dBm
Время для первой фиксации: Холодный старт: 26s, Горячий старт: 1s.
Источник питания: напряжение 3,3 В постоянного тока +-5%, ток 50 ~ 55 мА

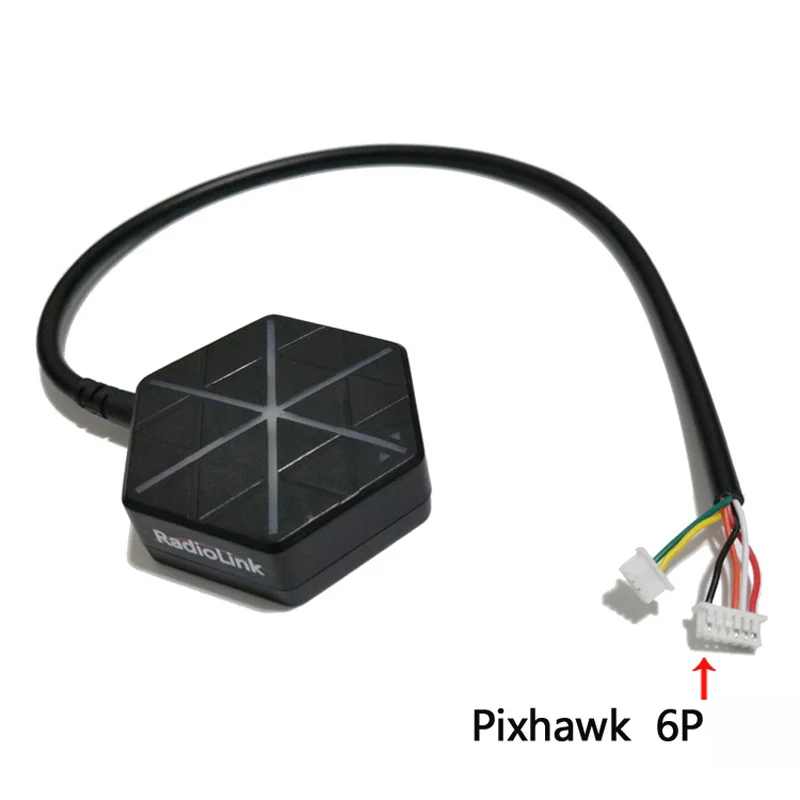

Порты:
А. Интерфейс GPS UART, скорость передачи данных: 1,2 K/4,8 K/9,6 K/19,2 K/38,4 K/57,6 K/112,5 K
B. Геомагнитный I2C интерфейс
Характеристика:
Верхняя конфигурация
-Чип декодера GPS: Radiolink M8N GPS, с u-blox UBX-M8030(M8), 72 канала, MMIC BGA715L7 от Infineon
И 13 лет RF опыта, гораздо лучше, чем один GNSS 7N.
А. Одновременный прием GPS/QZSS L1 C/A,GLONASS L10F, BeiDou B1
B.SBASL1 C/A:WAAS, EGNOS, MSAS
-Антенна: 2.5dbI с высоким коэффициентом усиления и селективностью керамическая антенна
-Усилитель мощности IC: MMIC BGA715L7 от Infineon
-Фильтр: SAWF (поверхностный акустический волновой фильтр) форма Murata
-Геомагнитный: HMC5983
Профессиональный дизайн
Radiolink M8N GPS, преимущества профессионального беспроводного опыта инженеров Radiolink, превышают ограничение
Индекс чувствительности IC от схемы до размещения печатной платы.
Точность позиционирования 1 метр, позиционирование в течение 23 секунд и способность хранения в долине делают радиолин GPS много
Лучше, чем аналогичные продукты.
Высокая производительность соотношение стоимости
Разумная цена с лучшим оборудованием, конфигурацией программного обеспечения и совершенно новым внешним дизайном.

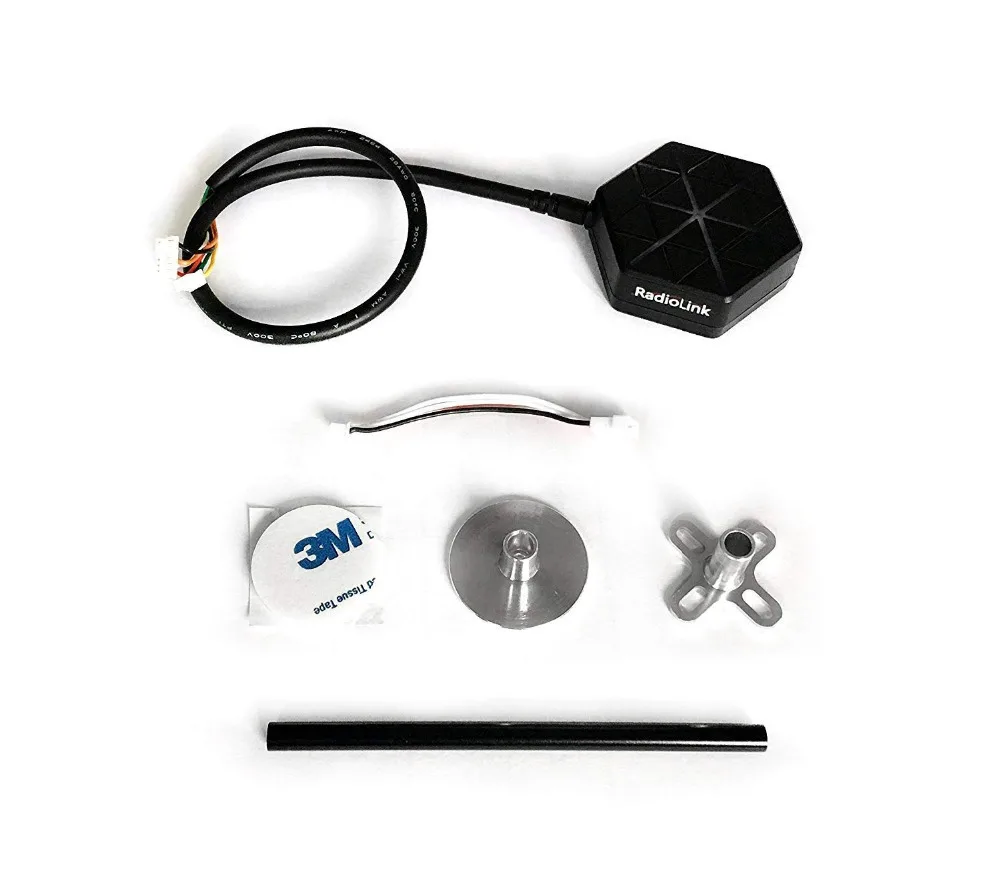

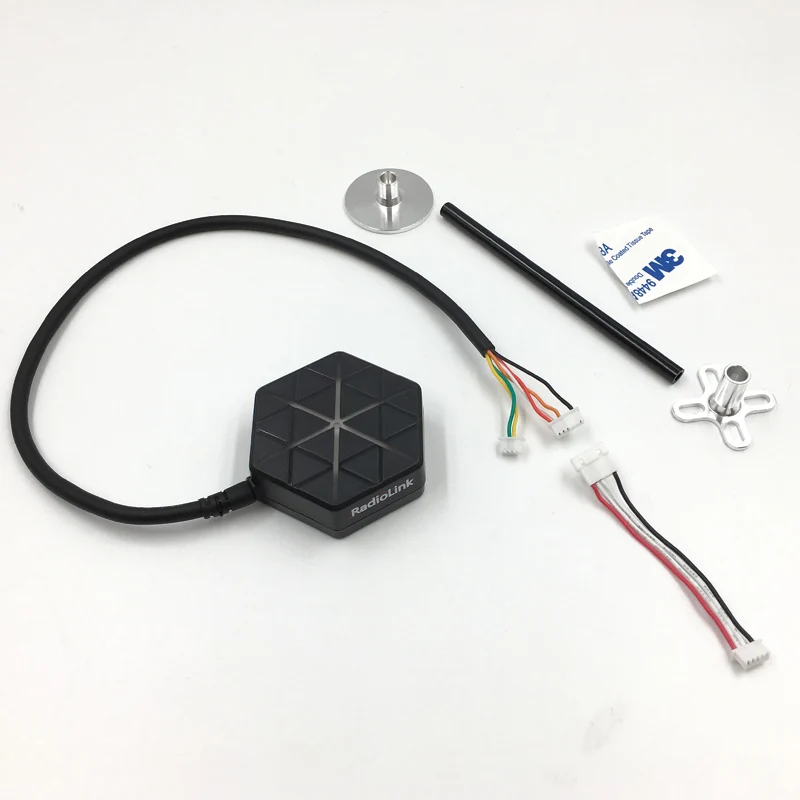

Посылка включает в себя:
1 X M8N GPS модуль
1 X Stent
1 X 6pin до 5pin линия
